ESP32：画一块Wi-Fi & 蓝牙开发板

---

前言

本文将参照官方文档，使用ESP32-WROOM-32E模组，设计一款ESP32开发板，并进行测试。ESP32是一款Wi-Fi & 蓝牙MCU，时钟频率可达160M-240MHz，Flash最大可达16MB。从价格上来看，简直是性价比之王。从开发的角度来看，选择原厂的开发板无疑是最好的，但价格略高。于是博主就自己画了一块开发板。

---

一、硬件设计

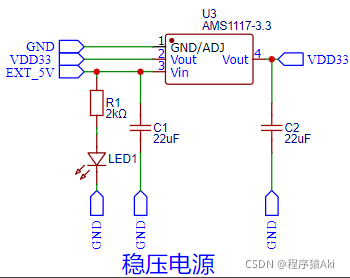

1.电源部分

电源部分采用AMS1117-3.3稳压器，将输入5V电压降为输出的3.3V电压。输入和输出都接有滤波电容。

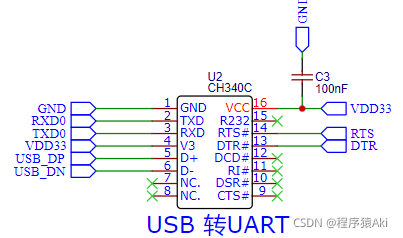

2.USB转串口

将USB输入的信号转换为输出的串口信号，其中RTS和DTR接自动下载电路。

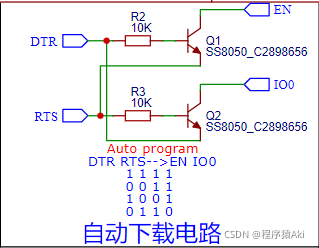

3.自动下载电路

通过改变芯片的使能和启动方式，达到自动下载的目的。

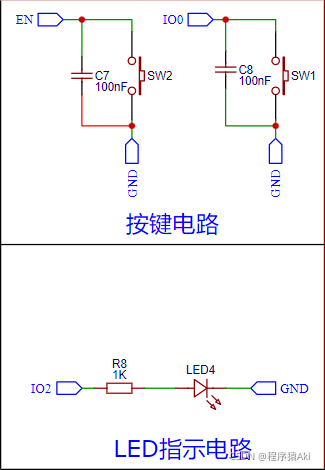

4.其它部分

包括按键和模组部分，这部分比较简单，就不再赘述。

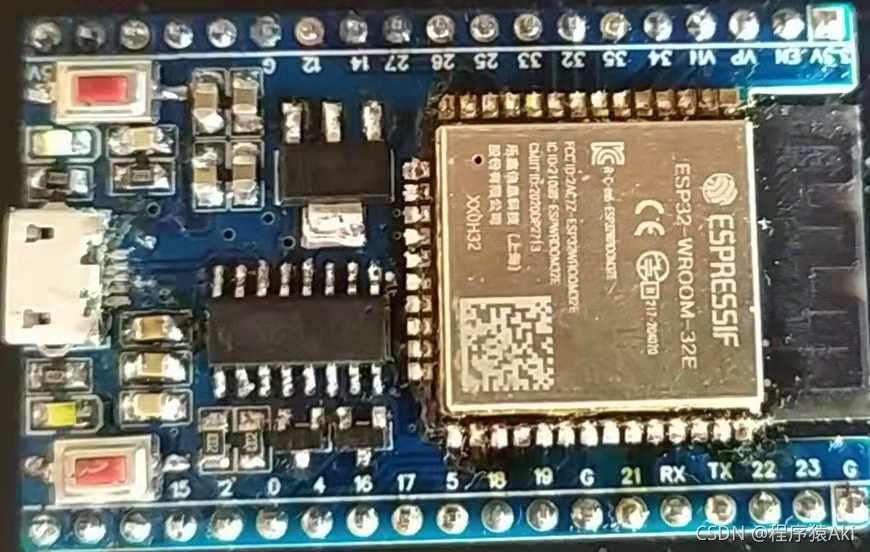

5.焊接好的开发板

二、搭建开发环境与建立工程

1.获取ESP-IDF开发工具

下载官方开发工具，点击这里。建议离线下载，一步步安装即可。

2.新建工程

打开ESP-IDF Eclipse，File->New->Espressif IDF Project，输入工程名，点击Next。

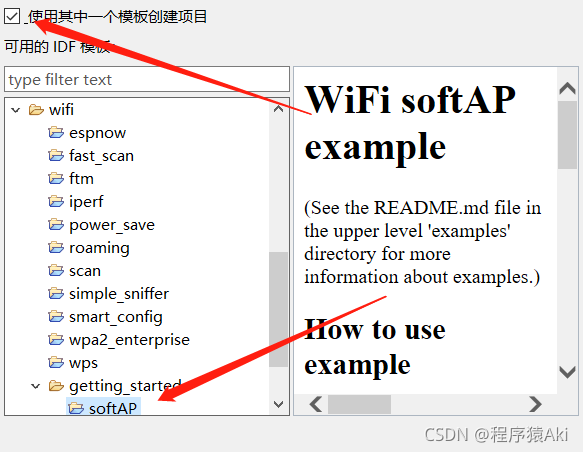

选择一个模板，这里是wifi的softAP工程样例。

3.编译、下载程序

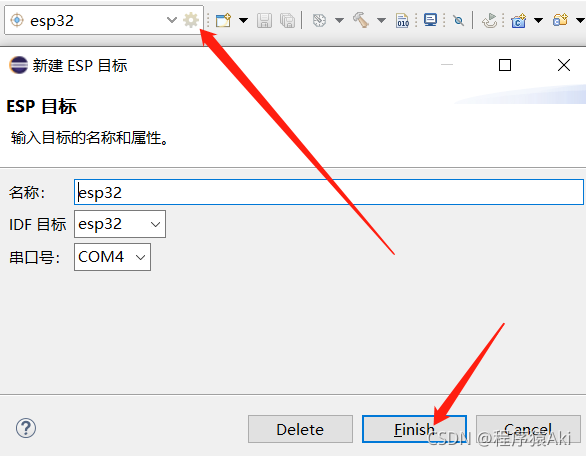

连接开发板后，点击下图位置，设置好参数。

点击下图中间按钮进行编译下载，第一次编译时间会有点久。

下载程序完成

三、开发板Wi-Fi测试

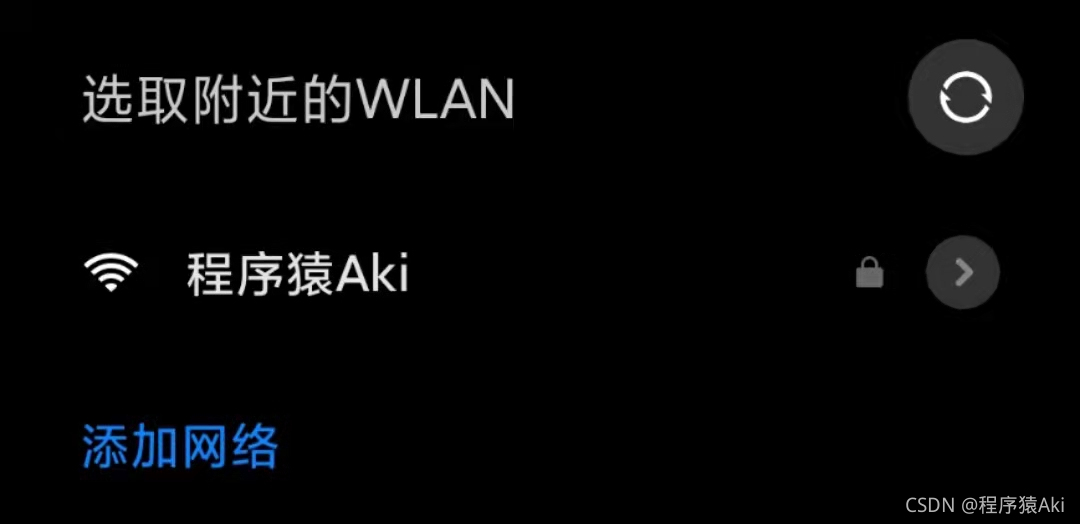

下载程序完成后，打开手机或电脑的WiFi，即可看到开发板的wifi信号。

四、资料获取
