硬件-模电-集成运算放大器(运放)总结

问题:

习题1:关于集成运放,下面正确的是()
A、放大倍数超级大
B、差模输入电阻超级大
C、输出电阻超级大
D、温漂小

习题2:集成运放由哪些构成?
习题3:集成运放有哪些工作区?特点如何?
习题4:集成运放有哪些用途?
习题5:谈谈对“虚短”与“虚断”的理解?
习题6:集成运放应用时为何需要引入负反馈?
习题7:手绘集成运算电路,要求使用LM324,输入电压0-0.5V,要求输出0-5V,第一极放大,第二极电压跟随输出。

一:技术理论

1.1 集成电路

  • 集成电路是采用专门的制造工艺,在半导体单晶硅上,把晶体管、场效应管、二极管、电阻、电容等元器件及它们之间的连线所组成的电路制作在一起,使之具有特定功能的芯片。
  • 注意区分运放“IC”和“分立元件”,比如测温度IC可以单一粒测,而分立元件分散开来。所以在产品应用中大都使用IC去使用,极少使用分立元器件使用。

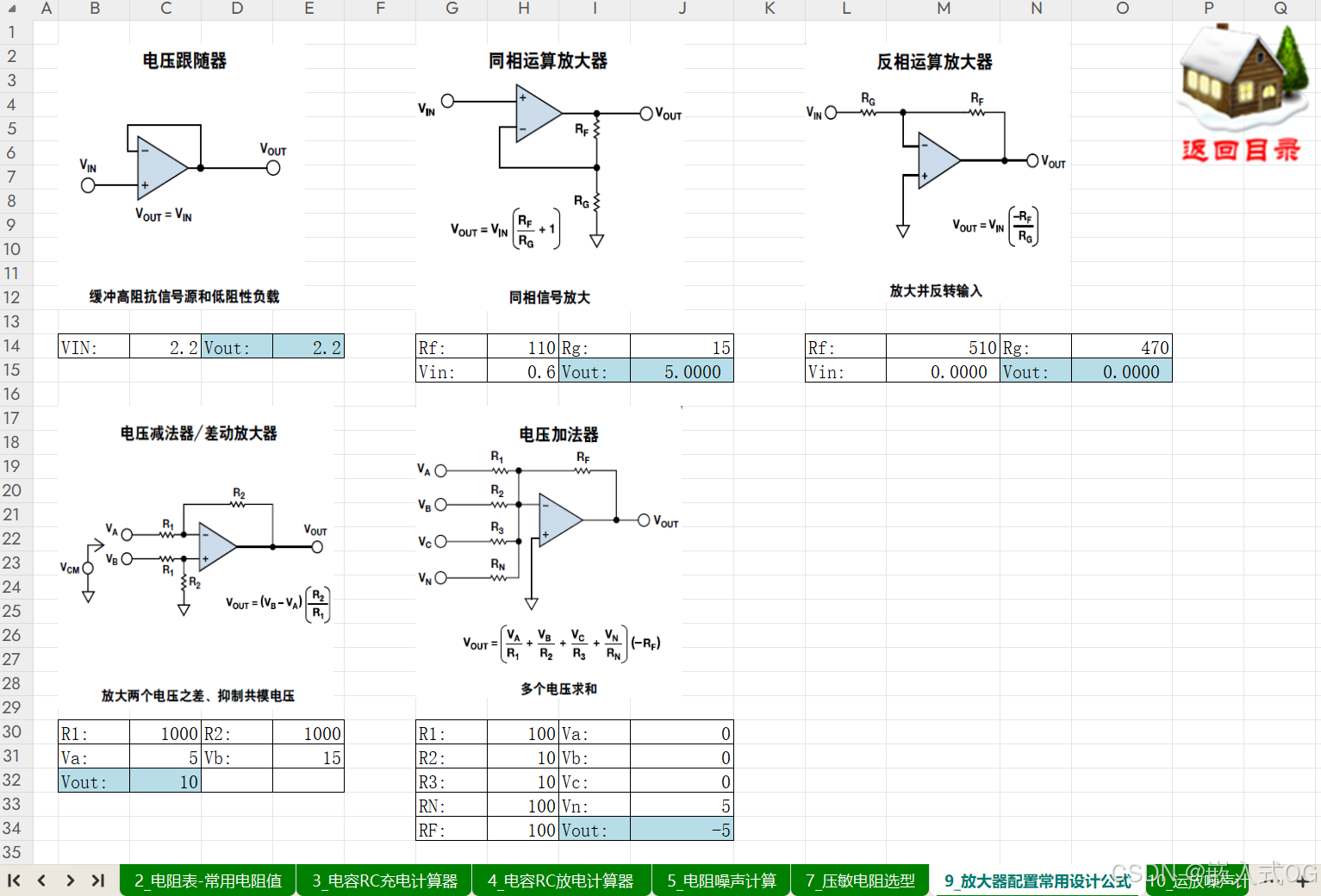

  • 在实际工作中计算时用《EE藏经阁》的运放计算公式,选好模型输入数据即可得到输出,公式理解之后直接应用这个表格,提高效率。
    在这里插入图片描述

1.2 集成运放

  • 集成运放,全称集成运算放大器,是具有超高放大倍数(可达到10的五次方甚至10的六次方)的集成电路(百万级放大)。常用于各种模拟信号的运算(如比例、求和、求差、积分、微分等)。
  • 用晶体管(三极管)搭建放大电路不可控,受温度影响大,各种参数不稳定。

1.3 集成运放构成

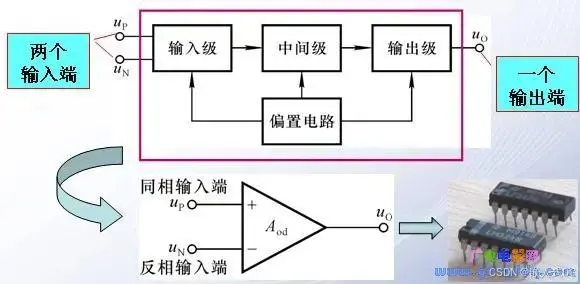

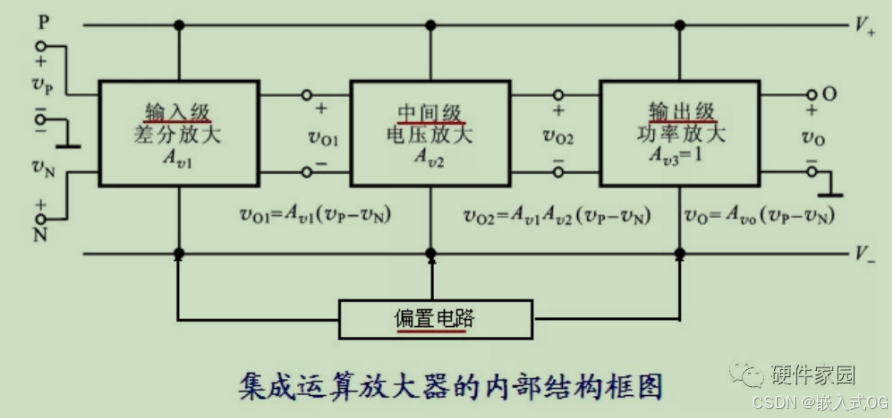

  • 如下图所示,集成运放由输入级、中间级、输出级和偏置电路等四部分构成
    在这里插入图片描述
    在这里插入图片描述
    ①输入级:输入级又称前置级,通常是一个双端输入的高性能差分放大电路。一般要求输入阻抗高,差模放大倍数大,抑制共模信号能力强,静态电流小,对整个集成运放的性能参数至关重要。
    ②中间级:中间级是集成运放的主要主放大器,其作用是使集成运放具有较强的放大能力,多采用共射(或共源)放大电路,其电压放大倍数可达几千倍。
    ③输出级:输出级具有输出电压线性范围宽、输出阻抗小(即带载能力强)、非线性失真小等特点,通常采用互补输出电路。
    ④偏置电路:用于设置集成运放各级放大电路的静态工作点。一定要提供一个比较合适的静态工作点,否则它很容易饱和失真或者截止失真,所以需要偏置电阻来调整静态工作点。

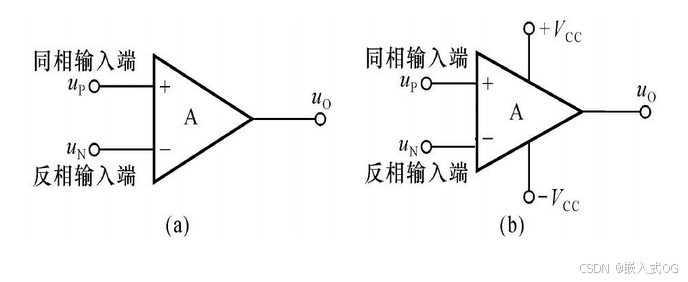

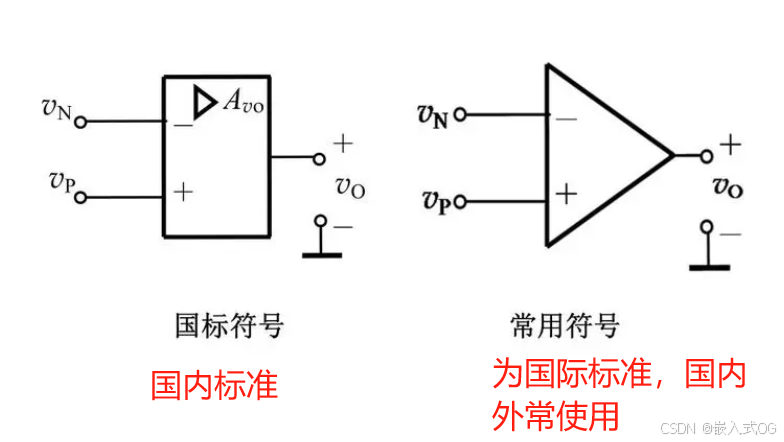

1.4 集成运放符号

在这里插入图片描述

  • +Vcc和-Vcc叫正负电源供电引脚。运放需要正负电源(如±15V),运放的输出电压范围取决于其供电电压,没有供电,输出将无法形成,因为电源是其正常工作的基础,若没有供电,运放将无法执行任何功能。
    在这里插入图片描述

1.5 集成运放特点

①开环差模放大倍数(增益)超级大
②差模输入电阻超级大
③输出电阻超级小

1.6 集成运放用途,信号处理(重点)

①加减乘除
②积分/微分
③电压跟随器(最常见)
④电压比较器
⑤同向/反向放大器
⑥差分放大器
⑦I/V转换
⑧精密电流源
⑨波形发生器

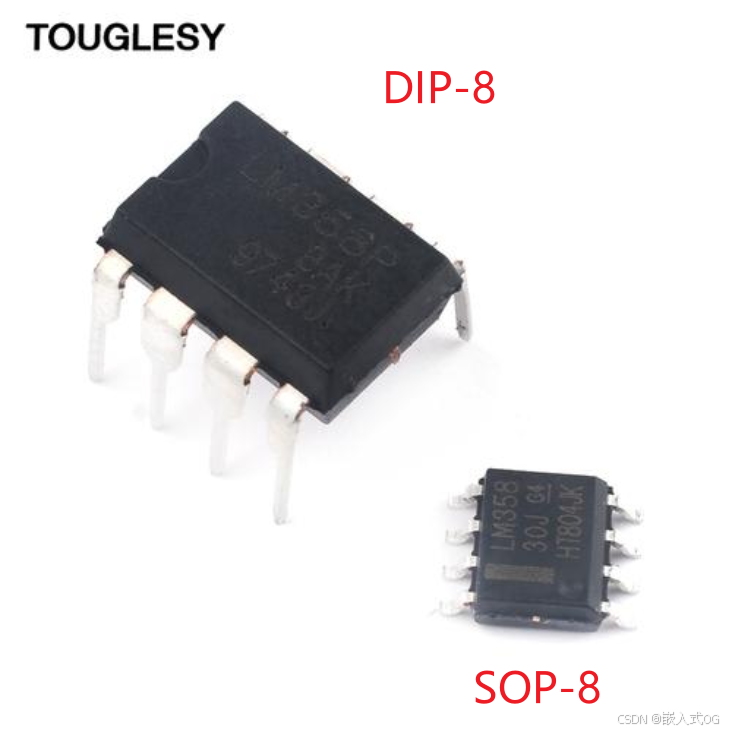

1.7 集成运放常用封装

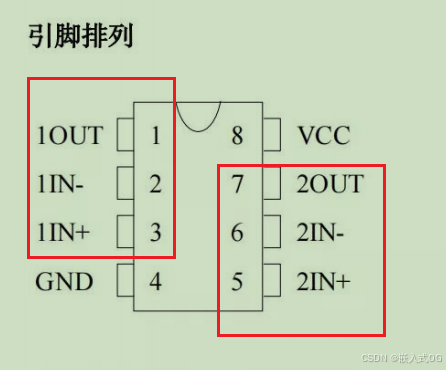

双路运放lm358

  • SOP8 (贴片)
  • DIP-8(直插)
    在这里插入图片描述
    在这里插入图片描述

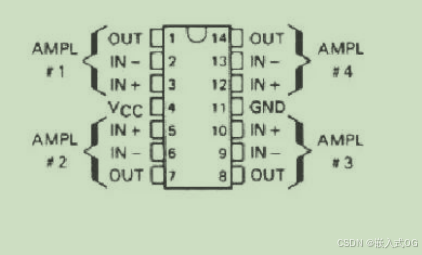

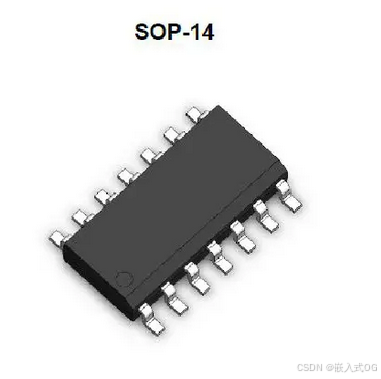

四路运放

  • SOP14
  • DIP-14
    在这里插入图片描述在这里插入图片描述

二:工作原理

2.1 电压传输特性

集成运放的输出电压Uo与输入电压之间的关系曲线称为电压传输特性,即:Uo=f(Up-Un);
f:同相输入端与反向输入端的电位差(Up-Un)

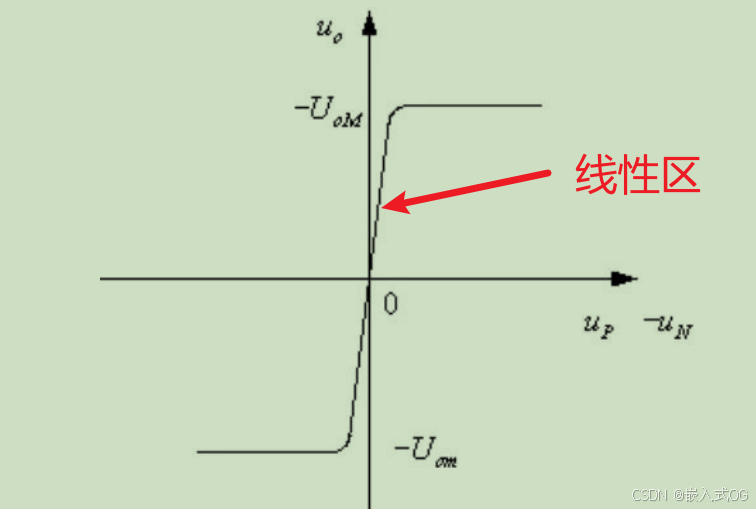

对于正、负两路供电的集成运放,曲线如下图:
在这里插入图片描述

  • 曲线分析:
  • 线性区:Uo=Aod*(Up-Un),其中Aod为差模开环放大倍数,非常高,可达几十万倍,因此,集成运放的线性区非常窄(曲线又高又陡又窄)。
  • 非线性区:输出电压要么Uom,要么-Uom,达到饱和(曲线平缓),一般用于比较器。

2.2 “虚短”与“虚断”

只推荐一个视频:《认识虚短虚断这个游戏规则

①虚短:对于理想运放,当工作在线性区时,Uo=Aod*(Up-Un),Aod无穷大,得出:Up-Un=Uo/Aod = 0,得出Up=Un即输入端“虚短”。
②虚断:对于理想运放,输入电阻Ri无穷大,Up-Un=0,得出:Ip=In=(Up-Un)/Ri=0,即输入端“虚断”。

利用“虚短”与“虚断”,可以计算出集成运算电路输出电压与输入电压的公式,如果暂时不能理解,就先记住这两个游戏规则,下列所有关于运放的电路都是基于这两个游戏规则演变而来的变形公式。

2.3 负反馈

  • 从集成运放的电压传输特性可知,开环应用时,由于放大倍数Aod超级大,导致线性区非常窄,没法应用到运算电路中,比如:Aod = 100 0000,供电电压正负10V,只有当|Up-Un|<10uV时,电路才工作在线性区,而输入电压纹波,温度影响等都会超过10uV,电路没法使用。

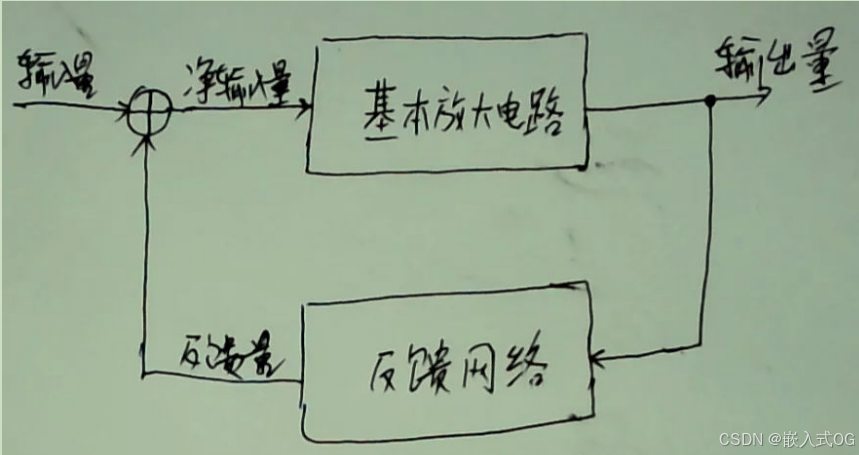

  • 为了解决这一问题,引入负反馈,将输出电路的一部分或全部通过一定的电路形式返回到输入端,达到改善电路性能,稳定放大倍数的目的。
    在这里插入图片描述

三:电压跟随器(常用)

3.1理论分析图

在这里插入图片描述在这里插入图片描述

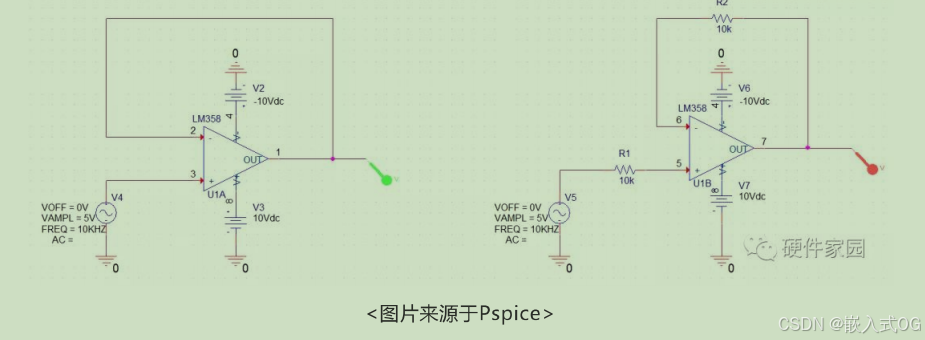

3.2 仿真图

在这里插入图片描述

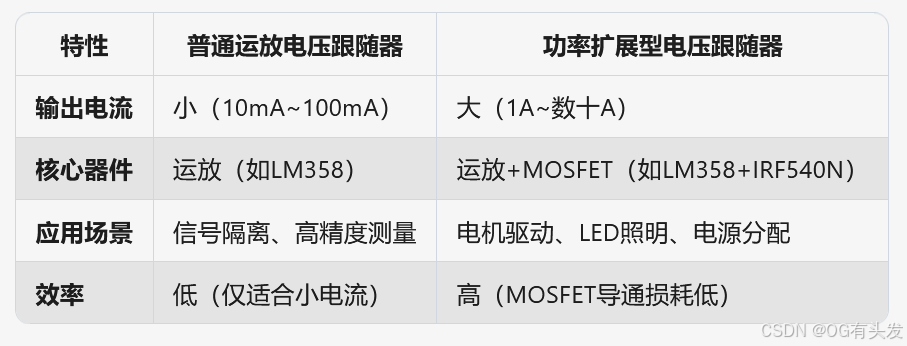

3.3 电压跟随器作用

1.阻抗匹配:它的输入阻抗很高,可以防止输入电路受到负载的影响。
2.缓冲放大:它可以对输入信号进行缓冲放大,增强驱动能力。
3.隔离和保护:它可以隔离输入和输出电路,防止互相打扰。
4.电压复制:它可以完整复制输入电压,输出电压等于输入电压。

四:同向与反向比例运算电路

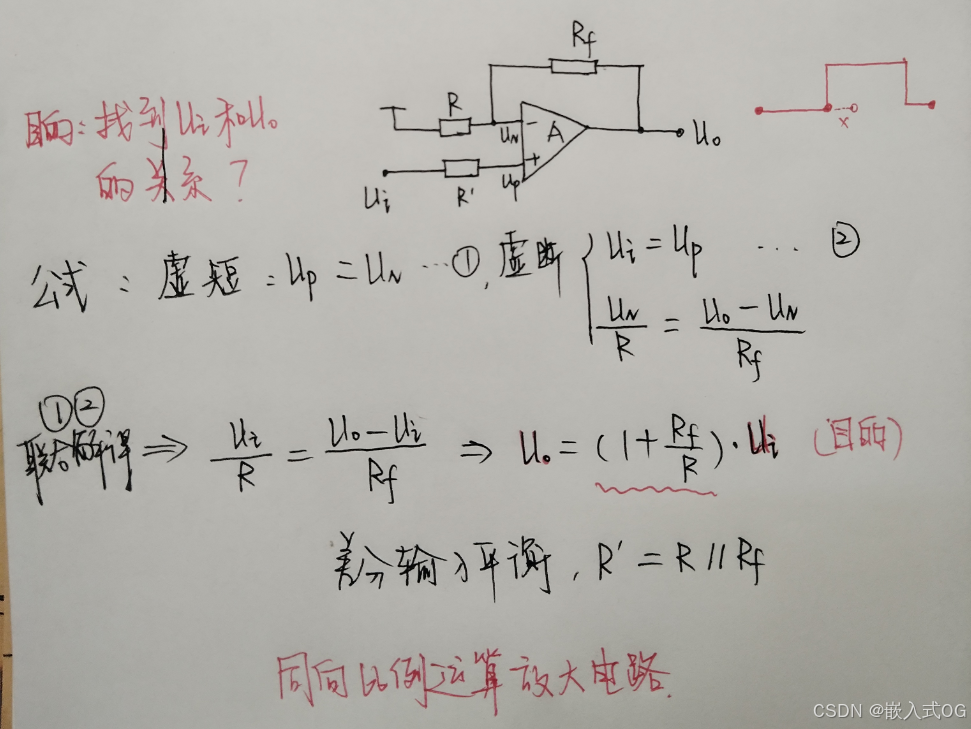

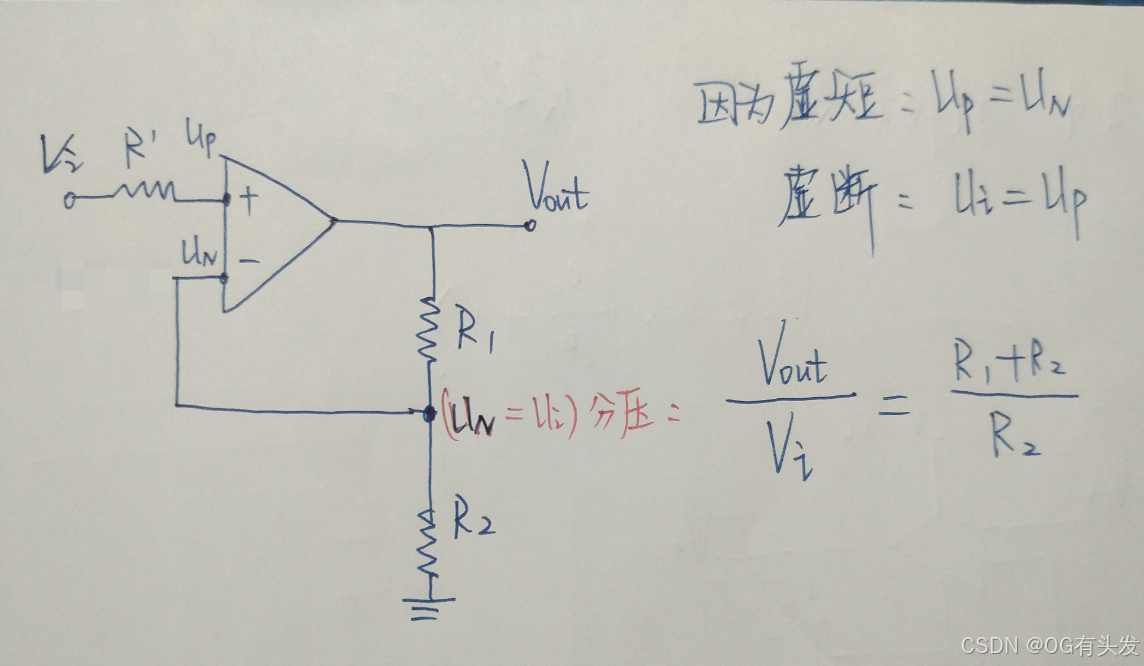

4.1 理论分析图

  • 有一个点容易忘记:虚断,Ui=Up,因为是断路,所以没有电流,也就没有产生压降。所以Ui=Up
  • 记住公式:Uo和R还有Rf有关系,R’不影响结果。

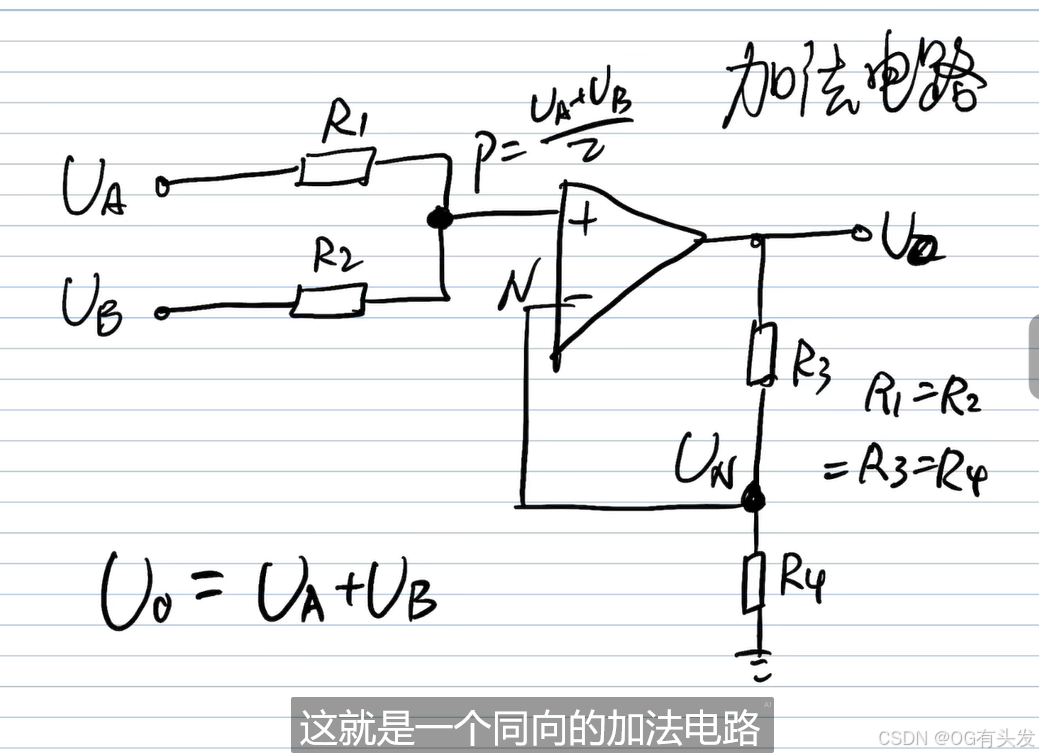

    在这里插入图片描述在这里插入图片描述下面这是同相加法电路
    在这里插入图片描述

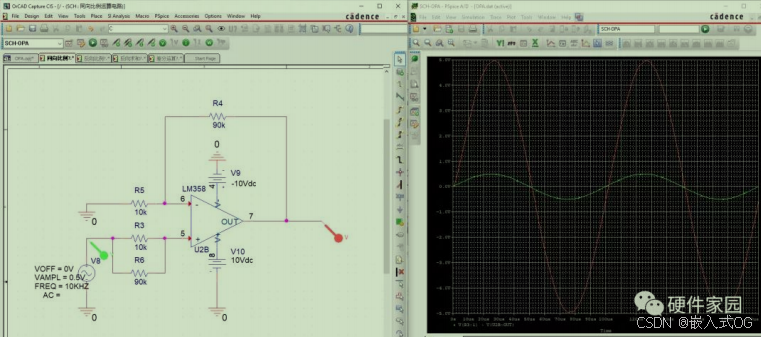

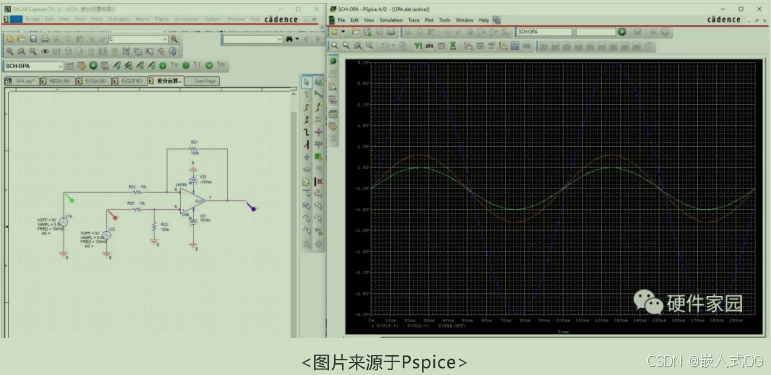

仿真图:
在这里插入图片描述

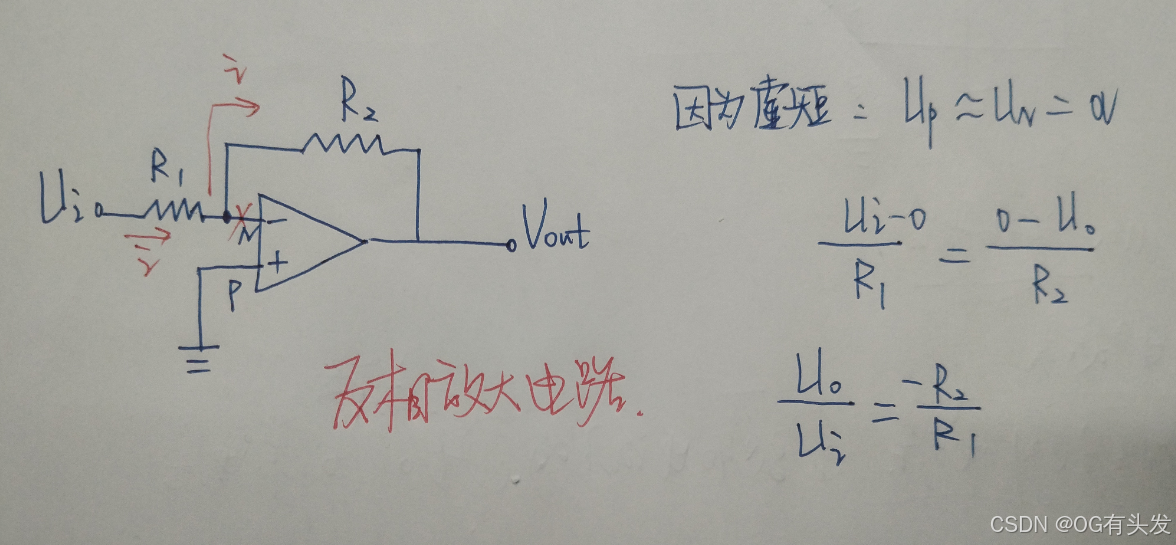

4.2反向比例运算电路

  • 和正向比例运算电路不同的是:注意Ui的输入连接+还是-
    在这里插入图片描述在这里插入图片描述

仿真图:
在这里插入图片描述

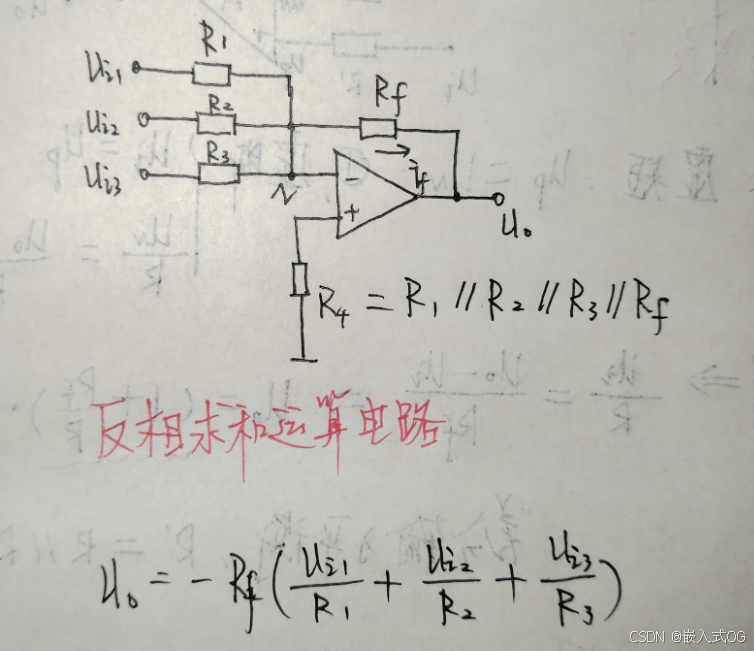

五:反向求和运算电路

5.1 理论分析图

在这里插入图片描述

仿真图:
在这里插入图片描述

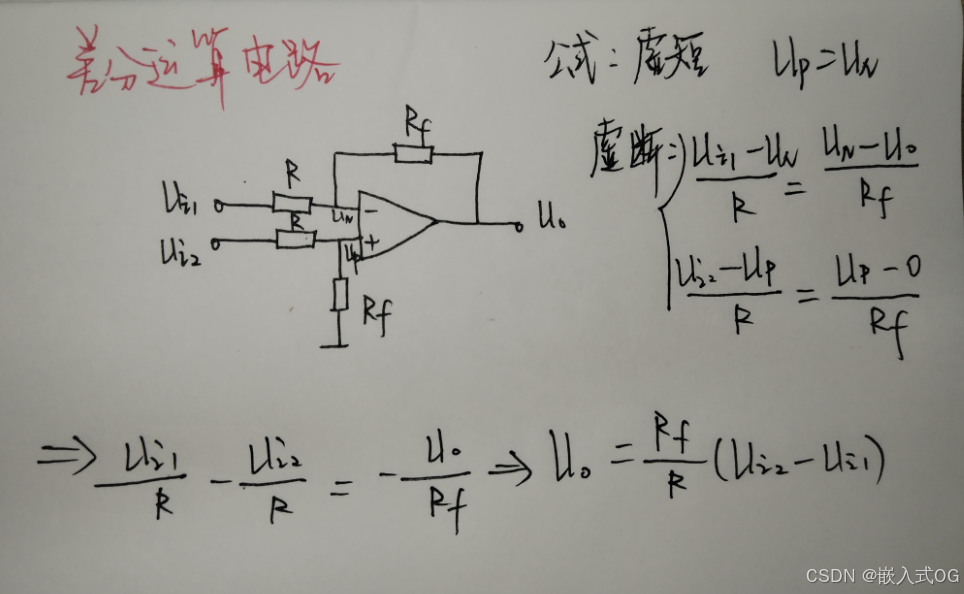

六:差分放大电路

6.1 理论分析图

在这里插入图片描述

仿真图:
在这里插入图片描述

七:积分与微分运算电路

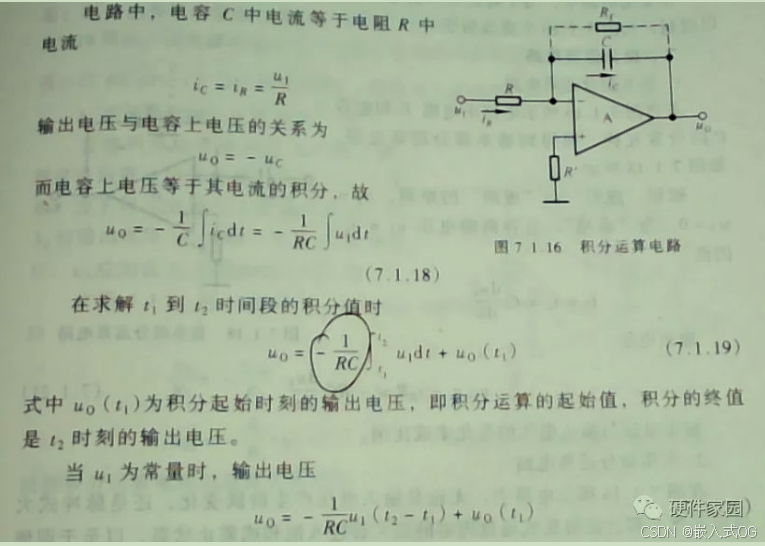

7.1 积分

在这里插入图片描述

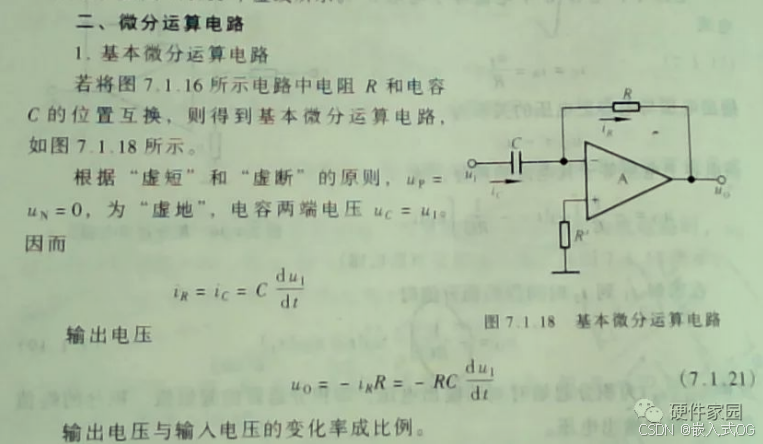

7.2 微分

在这里插入图片描述

八:I/V转换电路

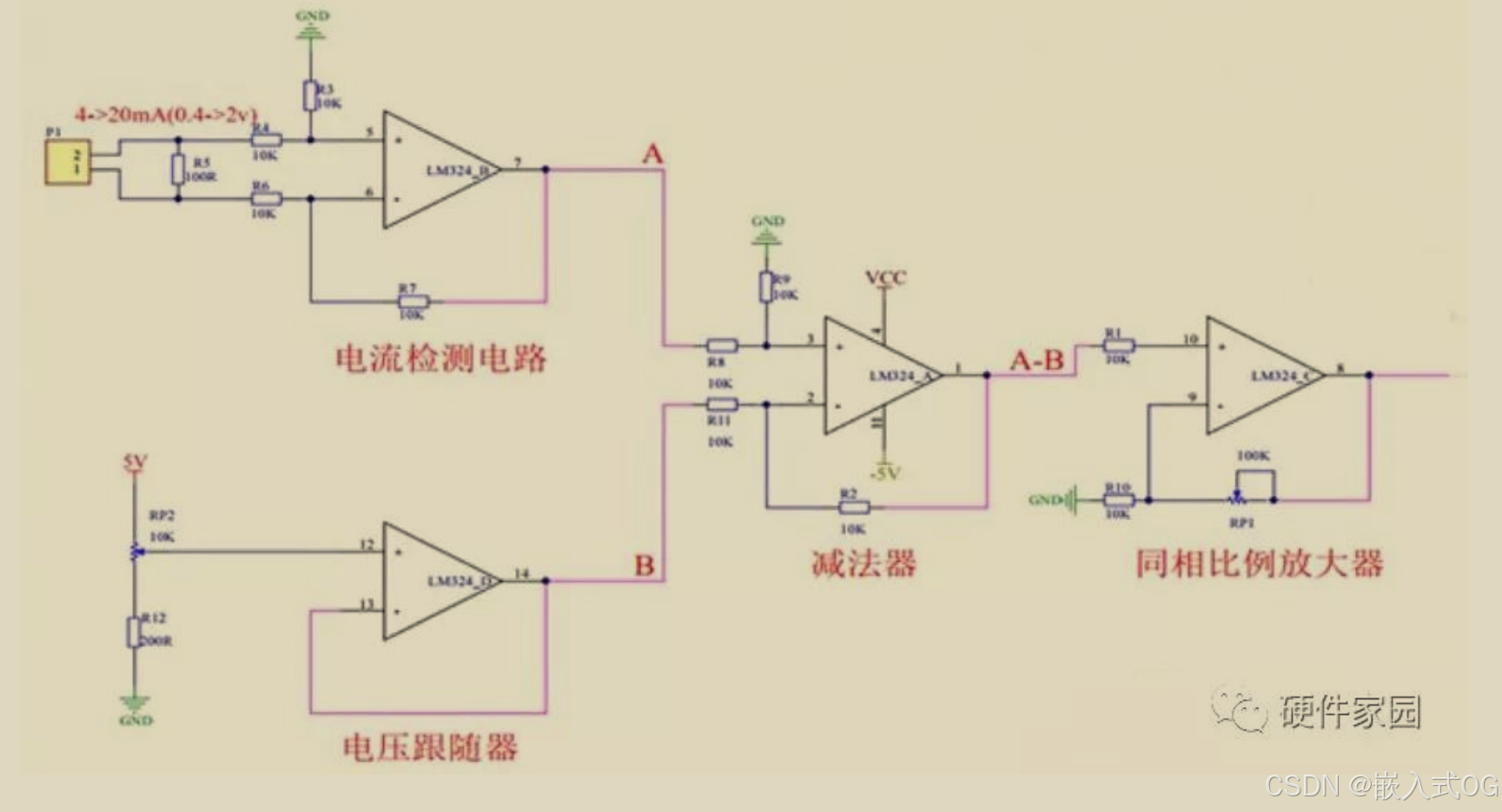

  • 该电路由电流检测电路+电压跟随器+减法器+同相比例放大器
    在这里插入图片描述
  • 目的:通过运放,把(4-20ma)的电流转化成(0-5V)的电压,这里简单提一下,可以查看B站更多视频参考。

九:产品应用

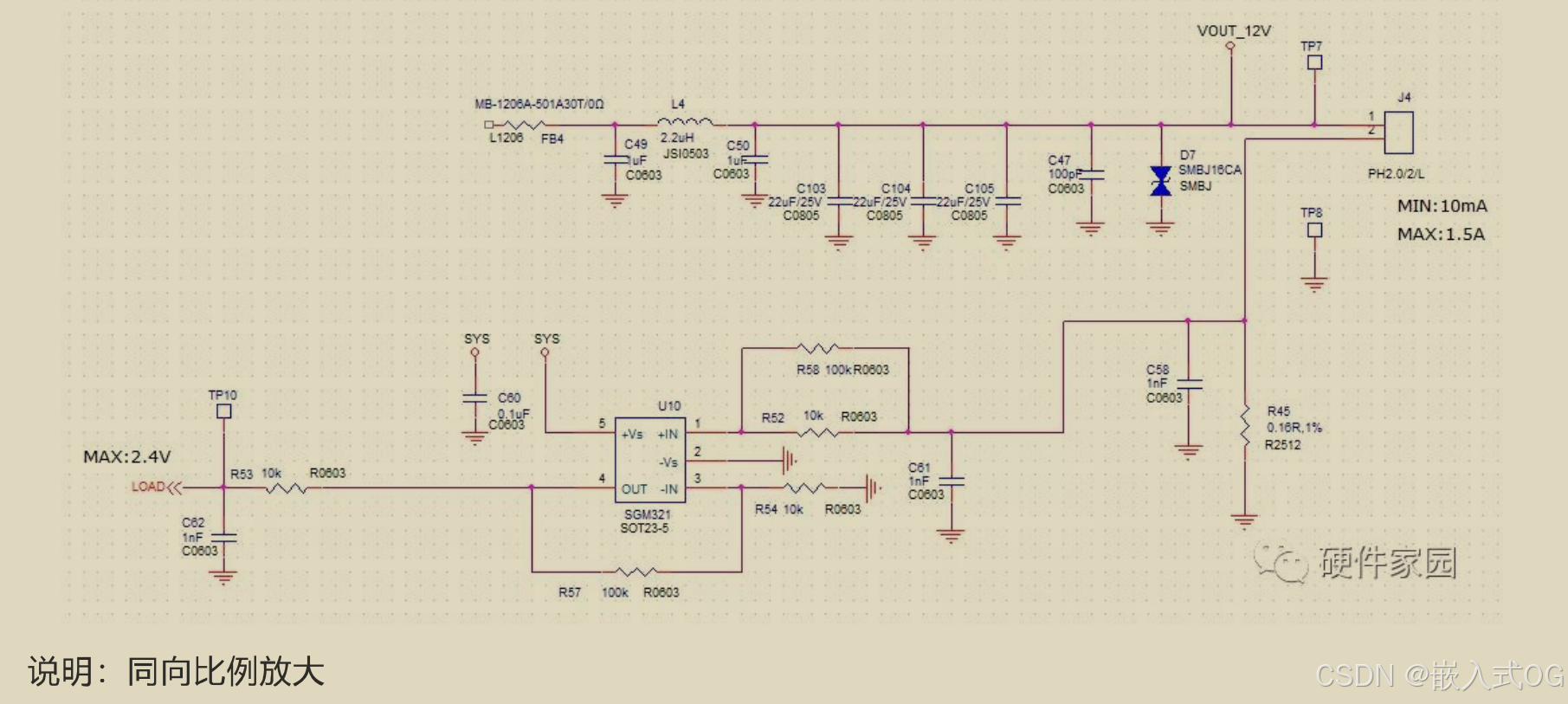

9.1 检测负载电流

在这里插入图片描述

9.2 PWM输出0-10V

在这里插入图片描述

答案

习题1:关于集成运放,下面正确的是(ABD)
A、放大倍数超级大
B、差模输入电阻超级大
C、输出电阻超级大
D、温漂小

习题2:集成运放由哪些构成?

输入级(差分)、中间级(主放大)、输出级(功率放大)、偏置电路(给各级提供合适的静态工作点)

习题3:集成运放有哪些工作区?特点如何?

线性区、非线性区。前者线性区非常窄开环放大倍数可达几十万倍,后者多用于比较器。

习题4:集成运放有哪些用途?

1.加减乘除
2.积分/微分
3.电压跟随器(常用)
4.电压比较器(常用)
5.同向/反向放大器(常用)
6.差分放大器
7.I/V转换(常用)
8.精密电流源
9.波形发生器

习题5:谈谈对“虚短”与“虚断”的理解?

对于理想运放

  • 虚短:当工作在线性区,Uo=Aod*(Up-Un),Aod无穷大,得出Up-Un=Uo/Aod=0,得出Up=Un,即输入端“虚短”。
  • 虚断:输入电阻无穷大,Up-Un=0,得出Ip=In=(Up-Un)/Ri=0,即输入端“虚断”。

习题6:集成运放应用时为何需要引入负反馈?

  • 因为从集成运放的电压输出特性可知,开环应用时,由于放大倍数Aod超级大,导致线性区非常窄,没法应用到运算电路中,只有当|Up-Un|<10uV时,电路才工作在线性区,而输入电压纹波,温度影响都会超过10uV,电路没法使用。
  • 为了解决这一问题引入了负反馈,将输出电路的一部或全部通过一定的电路形式返回到输入端,达到改善电路性能,稳定放大倍数的目的。

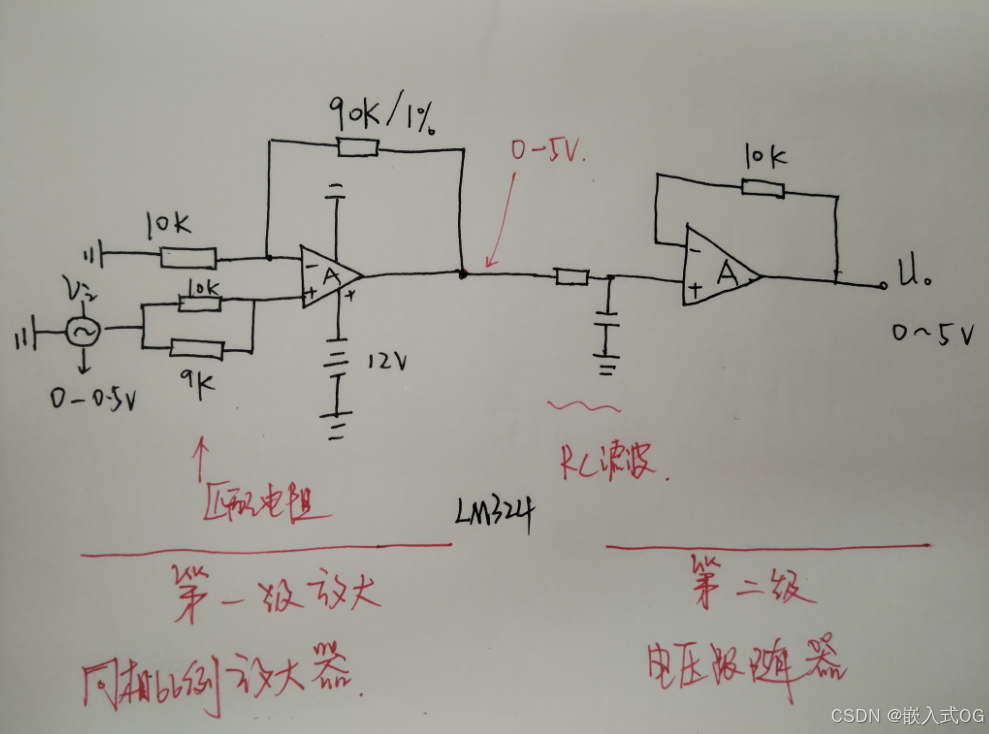

习题7:手绘集成运算电路,要求使用LM324,输入电压0-0.5V,要求输出0-5V,第一极放大,第二极电压跟随输出。

在这里插入图片描述

以上,完

道友:努力的意义,就是以后的日子里,放眼望去,全部都是自己喜欢的人和事。
