通信原理笔记—多进制数字载波调制传输系统

目录

M进制数字调制

多(M)进制调制系统的有关参数：

​编辑多进制数字调制示例：

M进制相位调制系统的星座图：

N维信号空间 ：

统计判决理论的基本概念：

统计判决的基本方法：

最大似然判决法/准则(ML)：

​编辑最大后验概率准则(MAP)：

M进制信号的最佳接收方法：

M进制振幅键控(MASK)调制解调系统：

M进制振幅键控(MASK) ：

MPSK调制解调系统:

四相移相键控(QPSK) :

---

M进制数字调制

在实际的频带传输系统中，由于信道的频率资源有限，因而要求有效地利用信道频带，希望尽量提高信道频带的利用率：在有限的信道频带内，传输高速数据。为此， 必须采用M进制数字调制方式，将高速的二进制码经过M进制(M＞2)数字调制后， 使已调信号频带达到给定的限带要求。

---

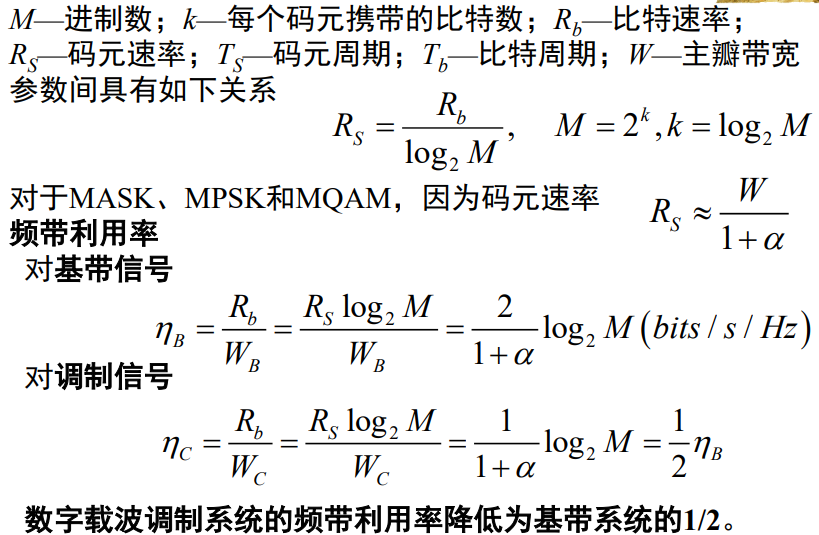

多(M)进制调制系统的有关参数：

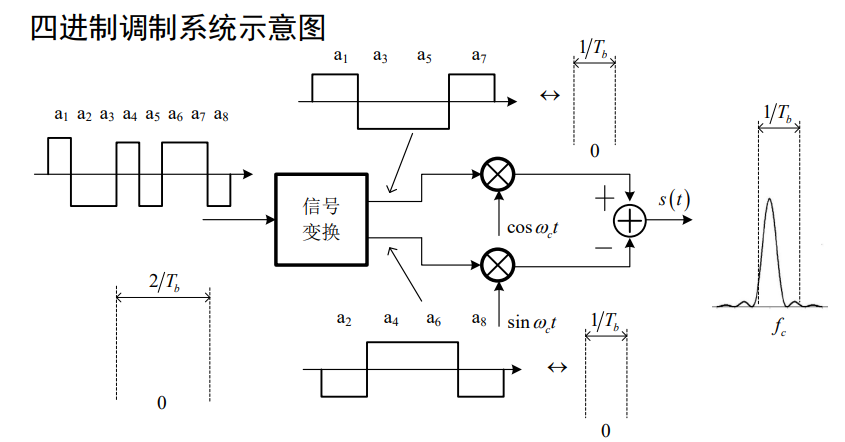

多进制数字调制示例：

 注意在信号处理过程中码元周期大小与信号频谱宽度的变化码元周期加倍，频谱宽度减半

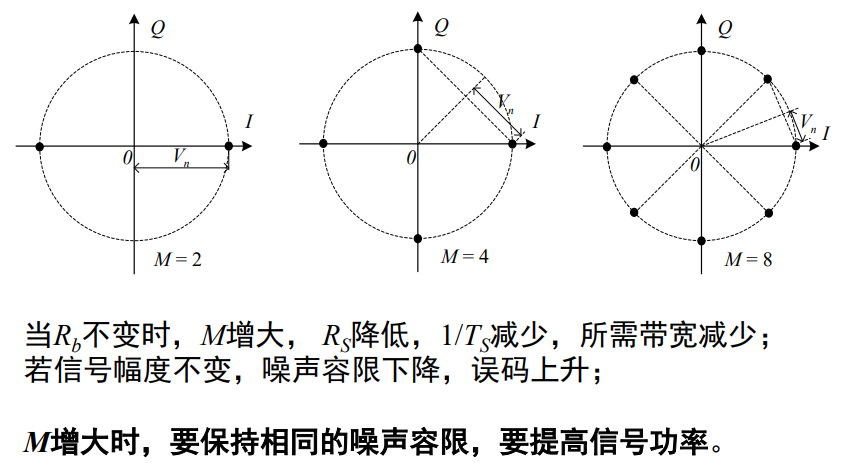

M进制相位调制系统的星座图：

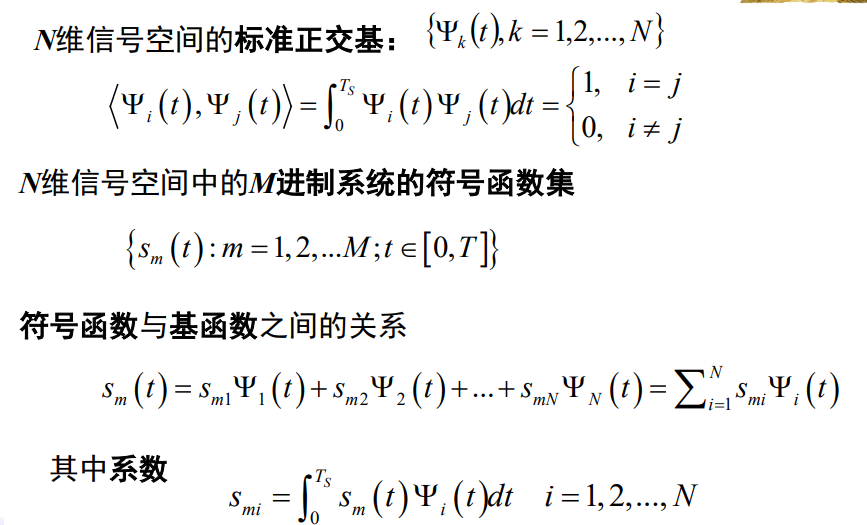

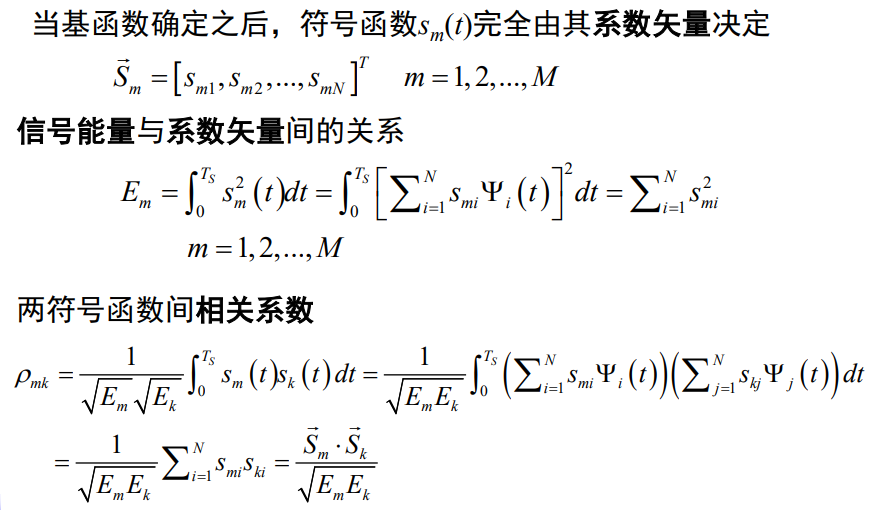

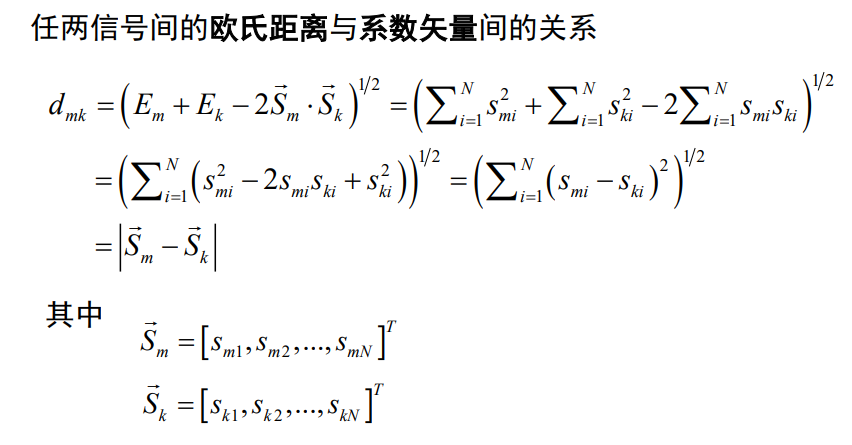

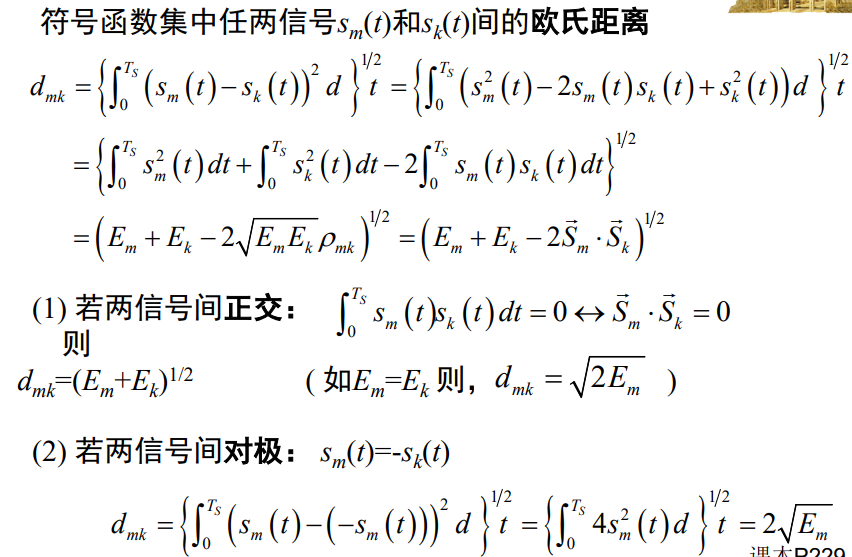

N维信号空间 ：

---

统计判决理论的基本概念：

通信系统接收的信号都是随机信号，噪声的干扰和信道对信号的劣化均是随机的，随机信号的接收与判决均基于统计判决的原理； 前面介绍的二进制的符号接收与判决方法本质上都是根据统计判决原理得到的方法； 在讨论多进制系统的调制解调技术时，将在前面讨论二进制系统符号接收的基础上，在更一般的意义上分析信号的最佳接收问题

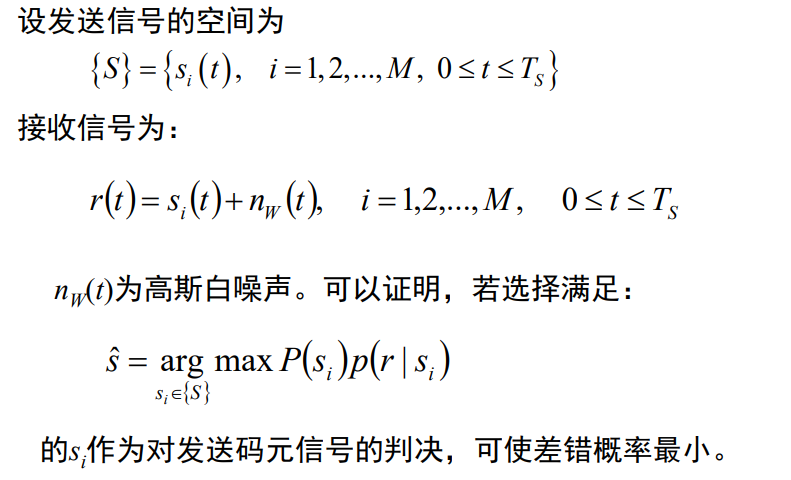

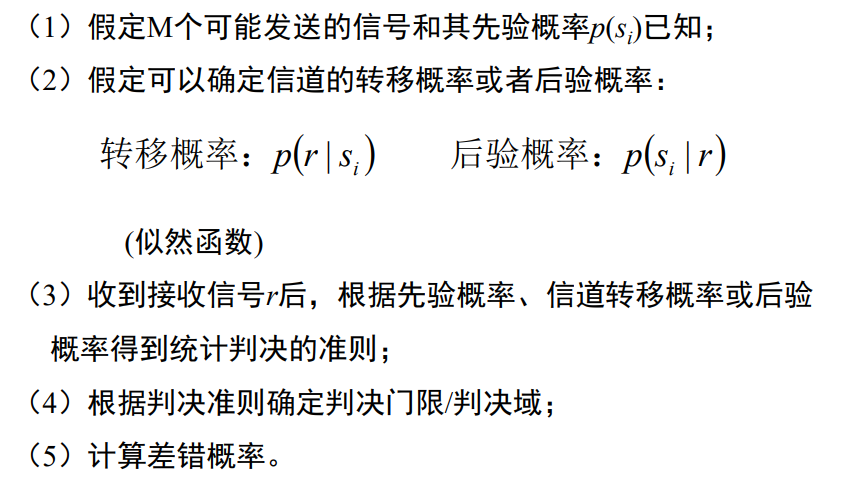

统计判决的基本方法：

---

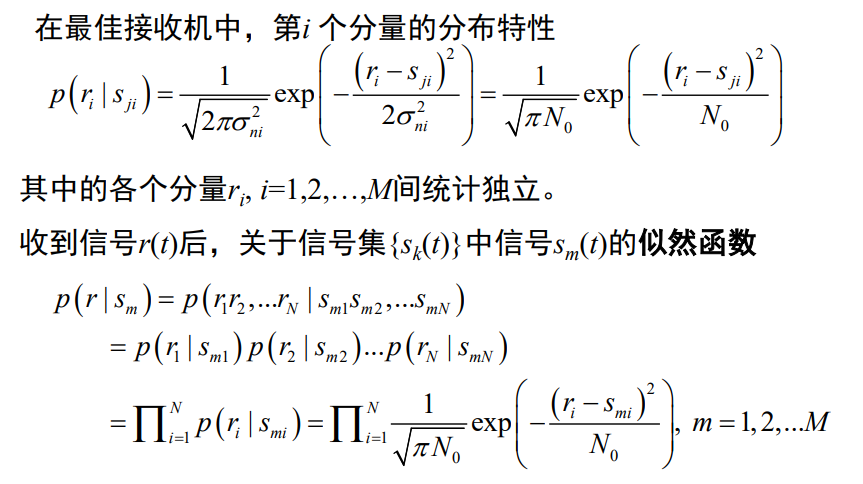

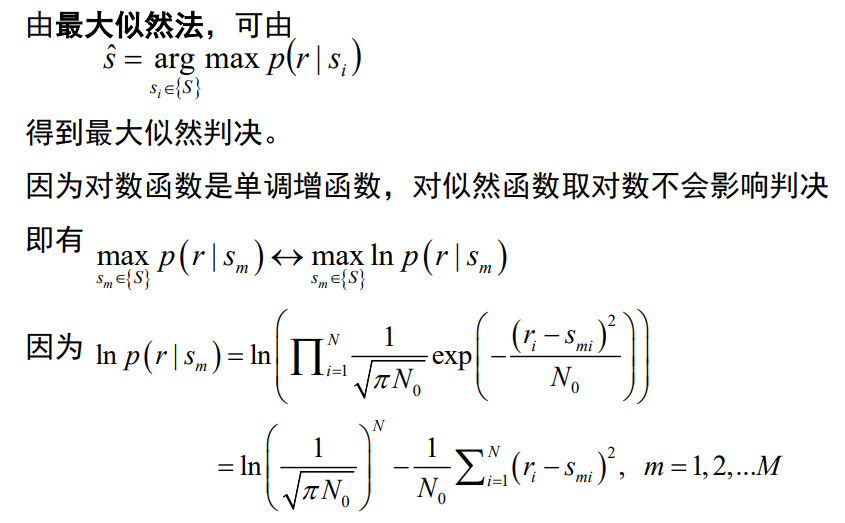

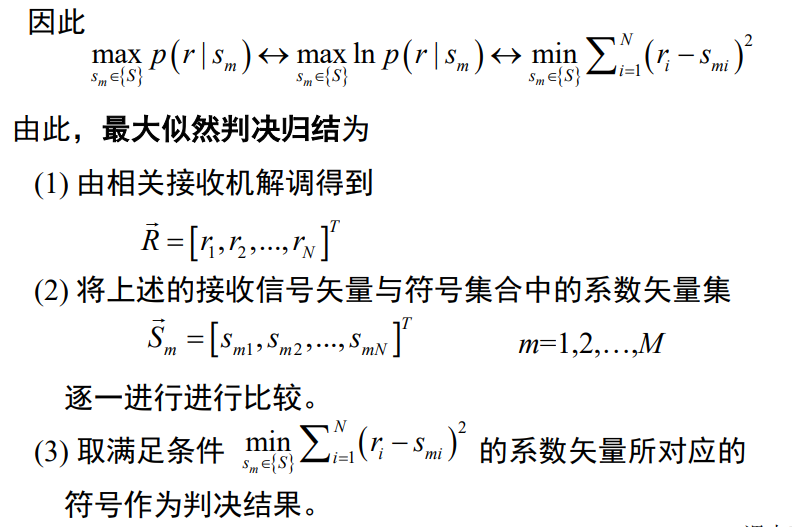

最大似然判决法/准则(ML)：

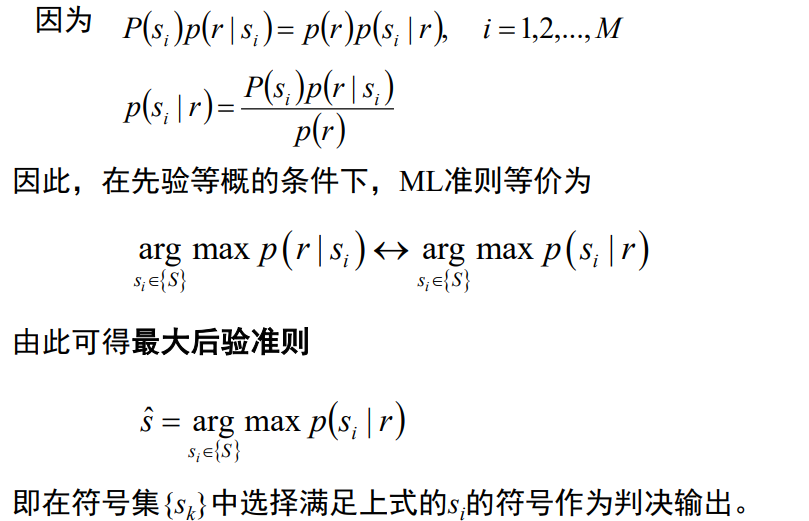

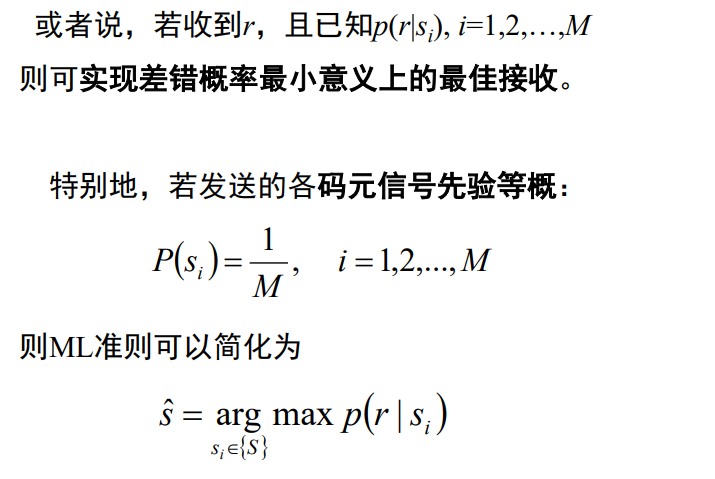

最大后验概率准则(MAP)：

---

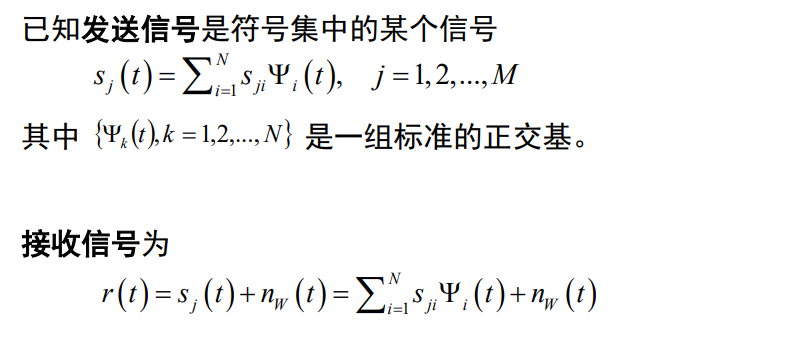

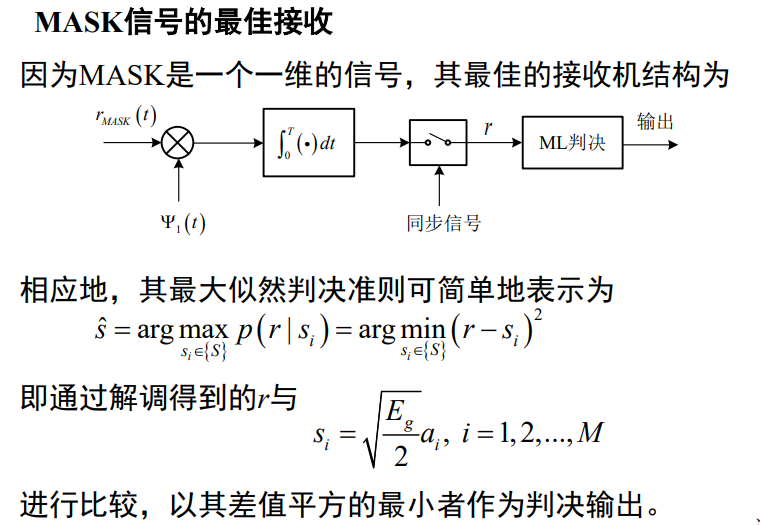

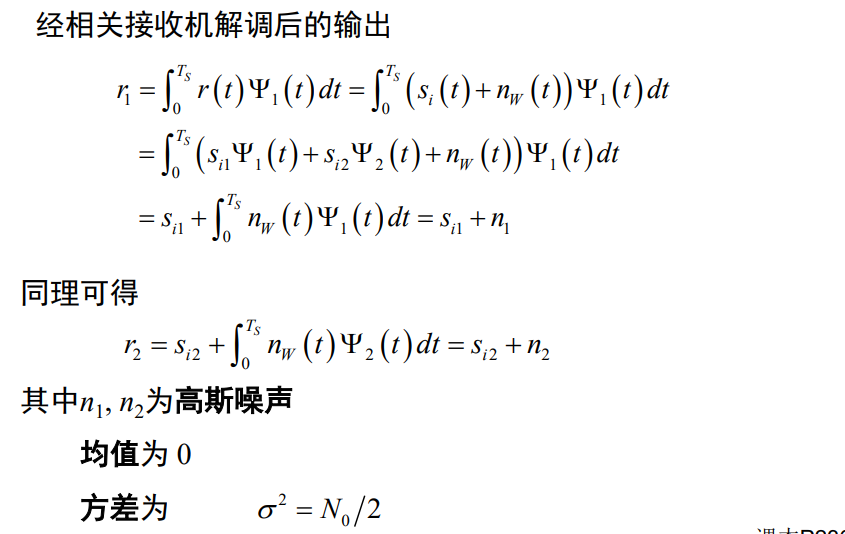

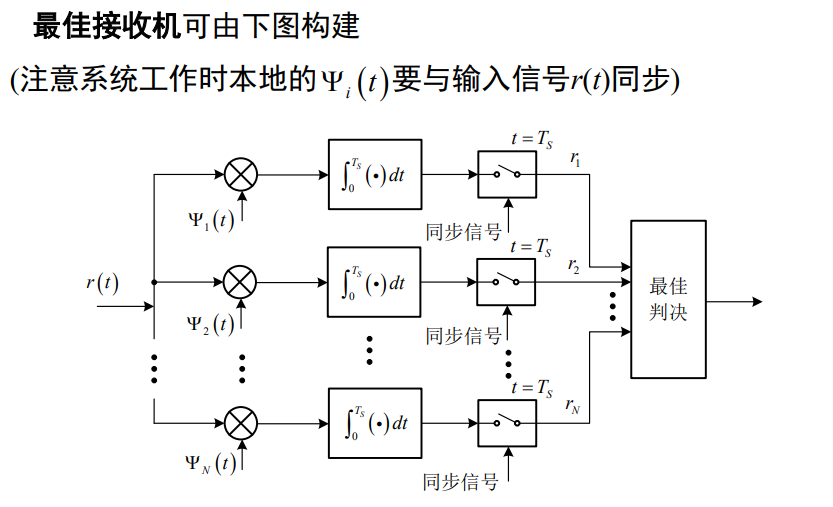

M进制信号的最佳接收方法：





---

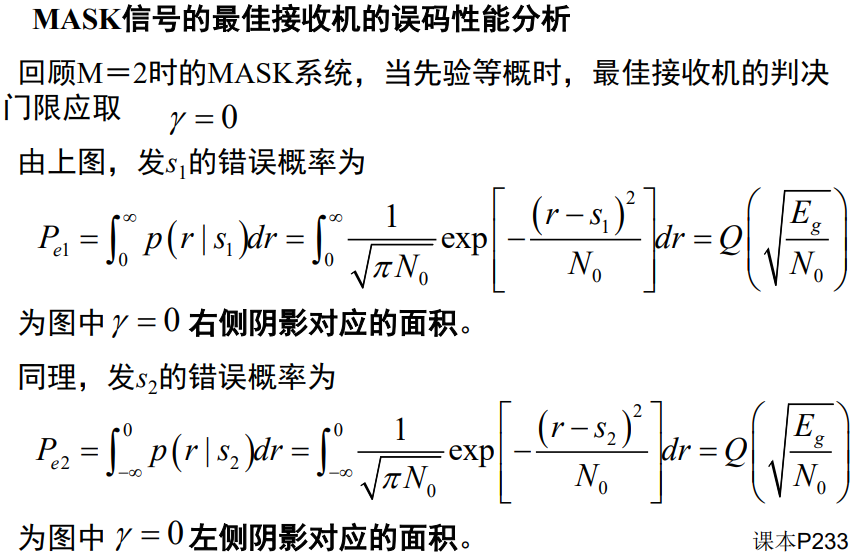

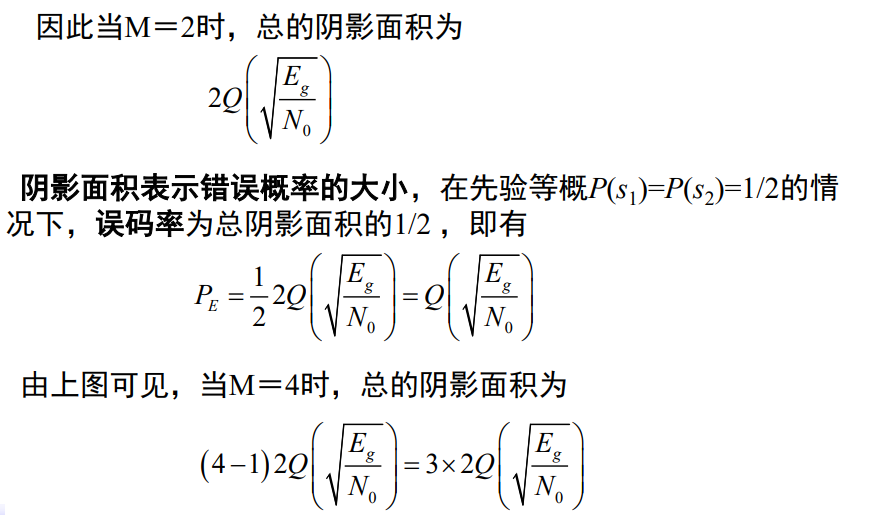

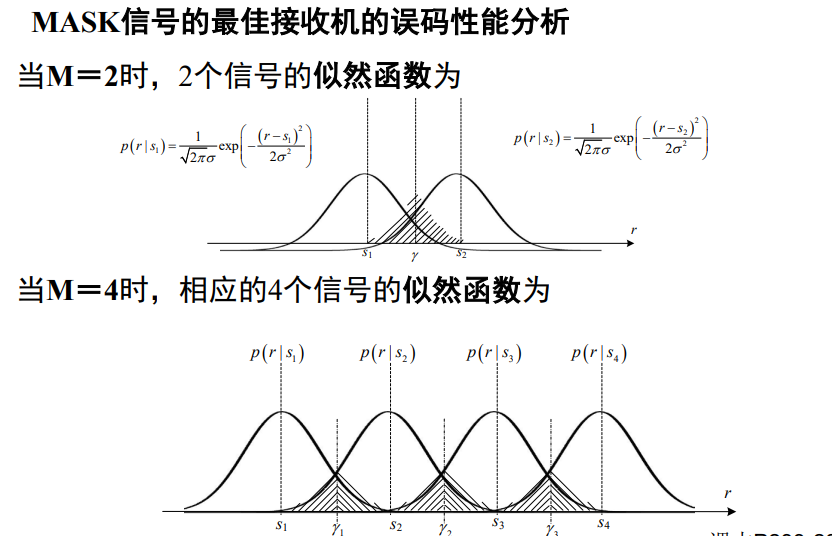

M进制振幅键控(MASK)调制解调系统：

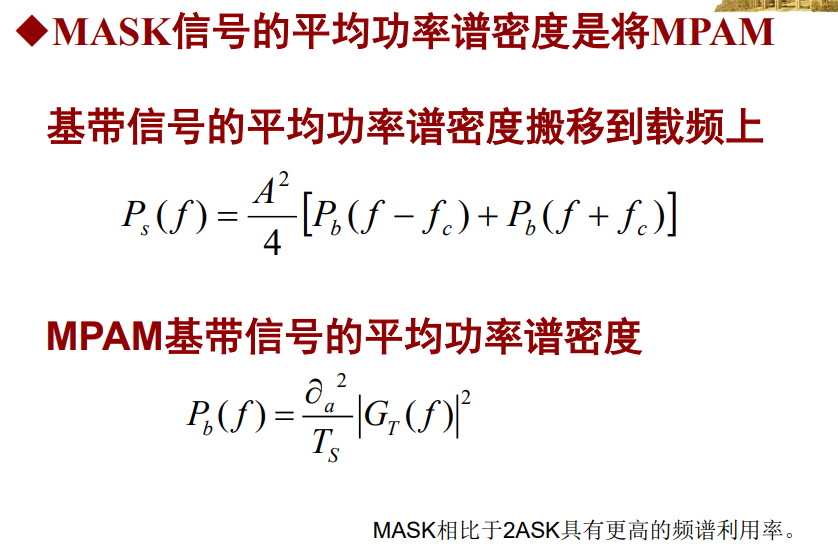

MASK信号平均功率谱密度的特点是：主瓣宽度仅与M进制符号速率Rs=1/Ts有关， 由于Rs=Rb/K,所以MASK信号的功率谱主瓣宽度为2Rs=2Rb/K。

---

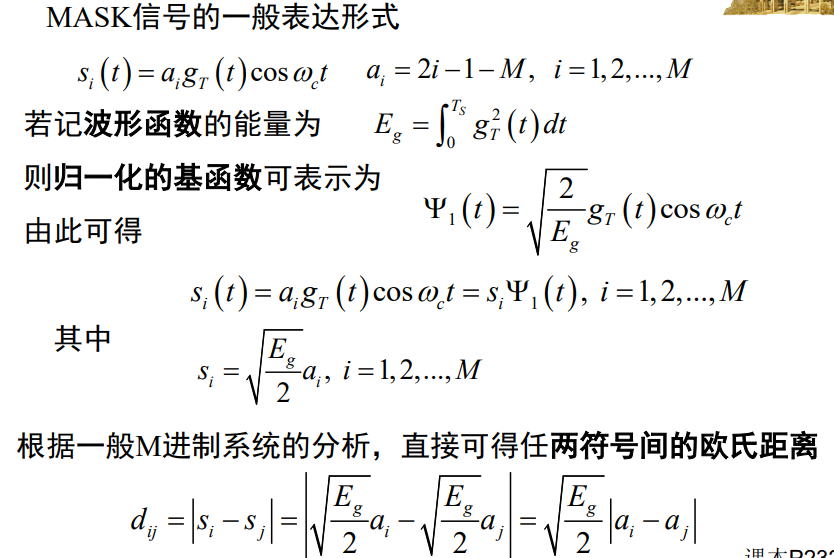

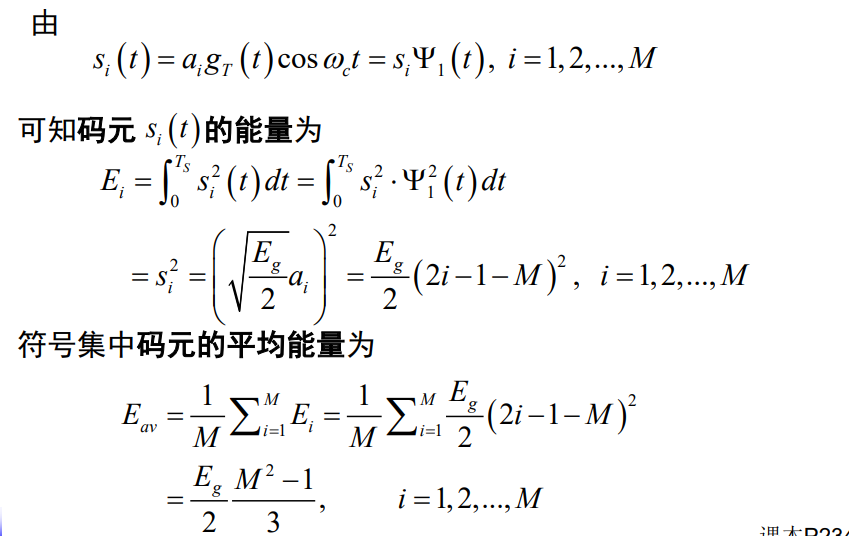

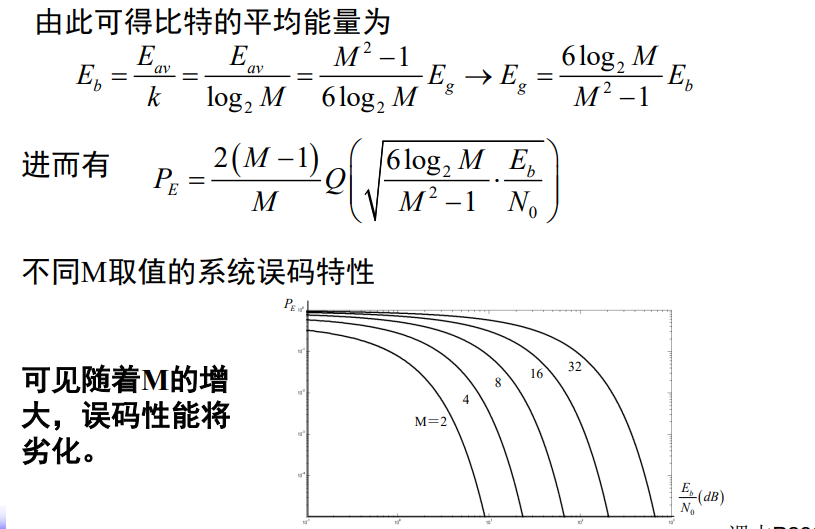

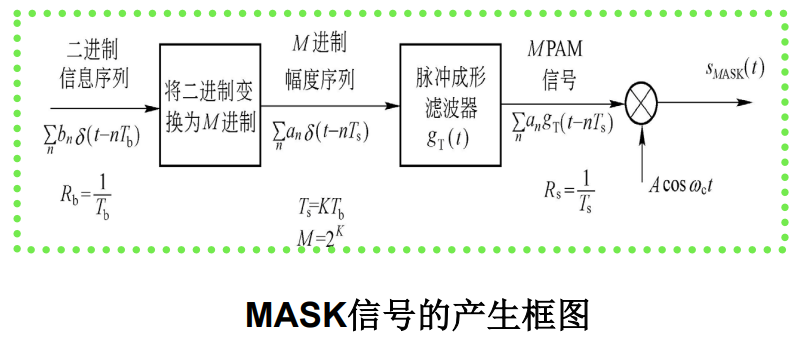

M进制振幅键控(MASK) ：





---

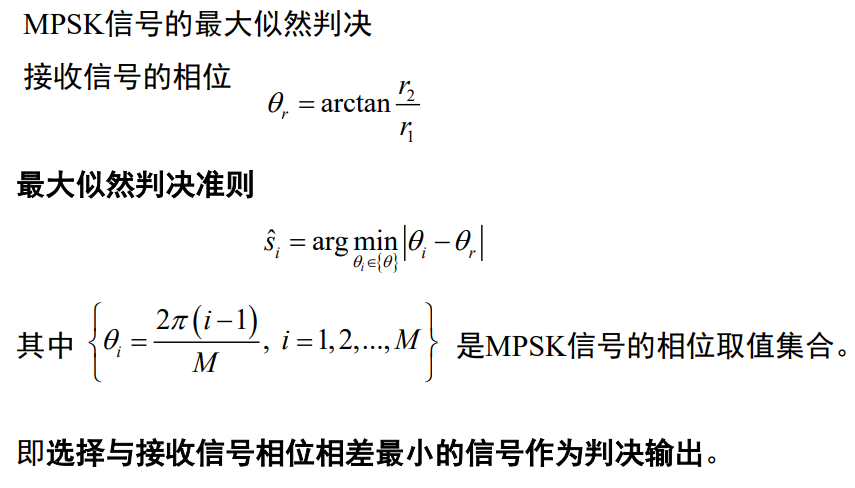

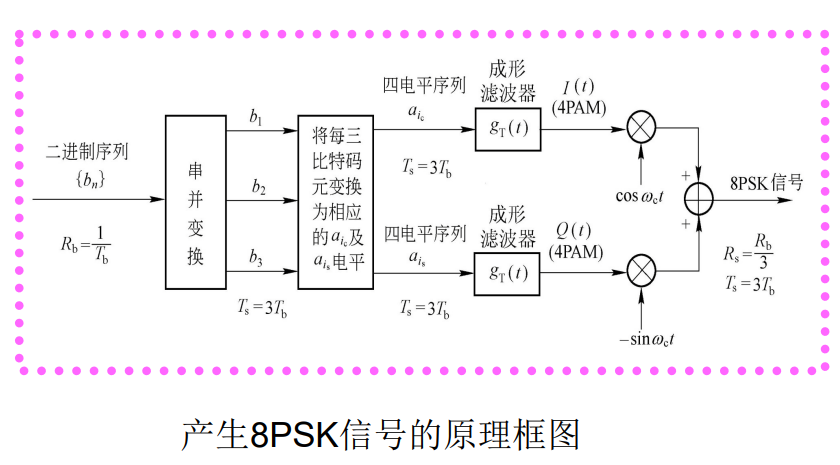

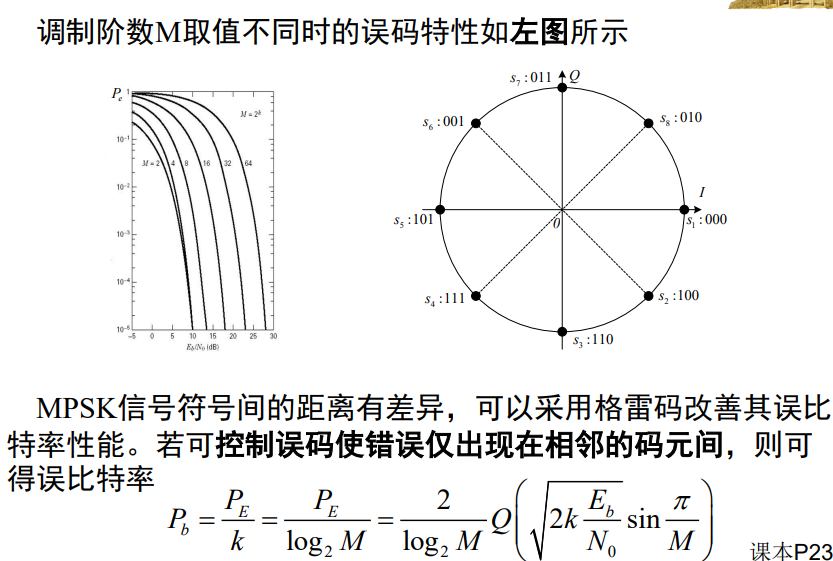

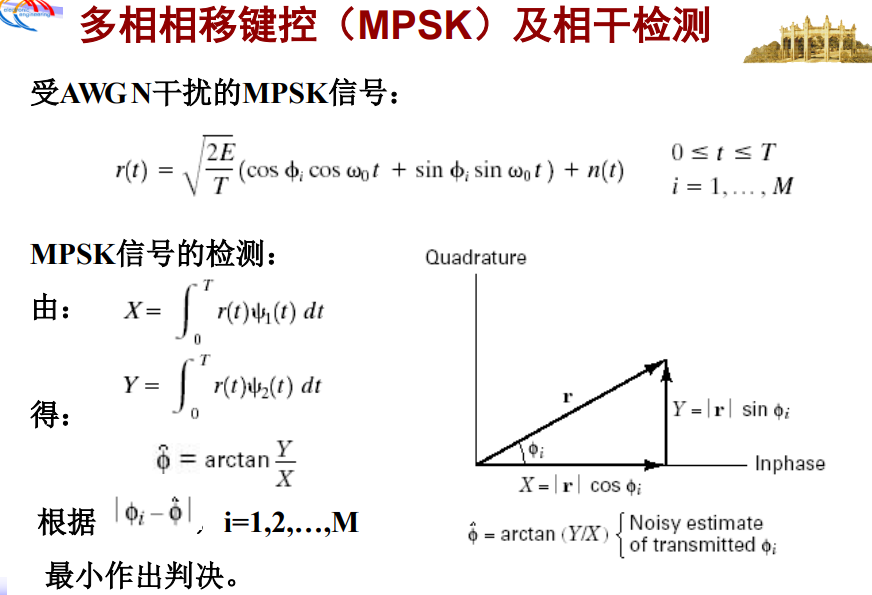

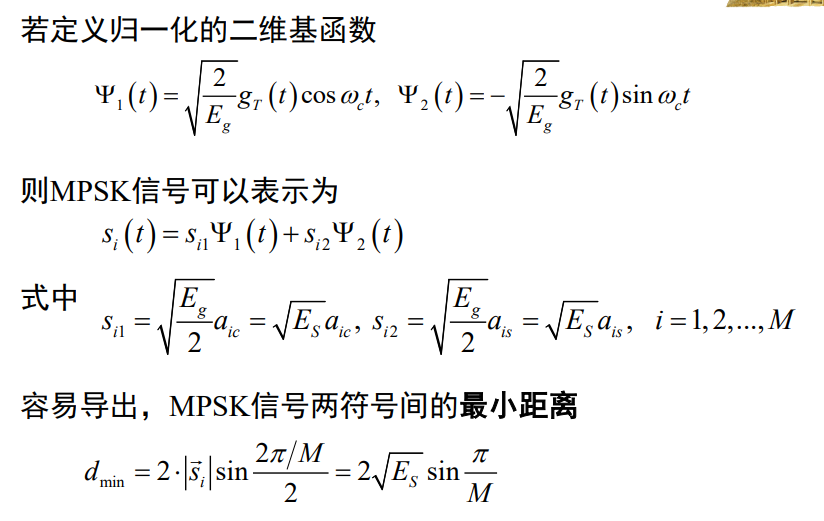

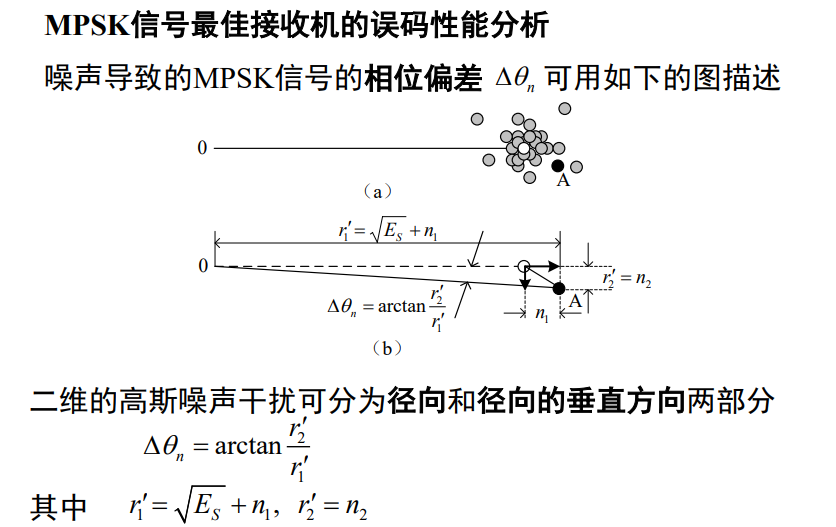

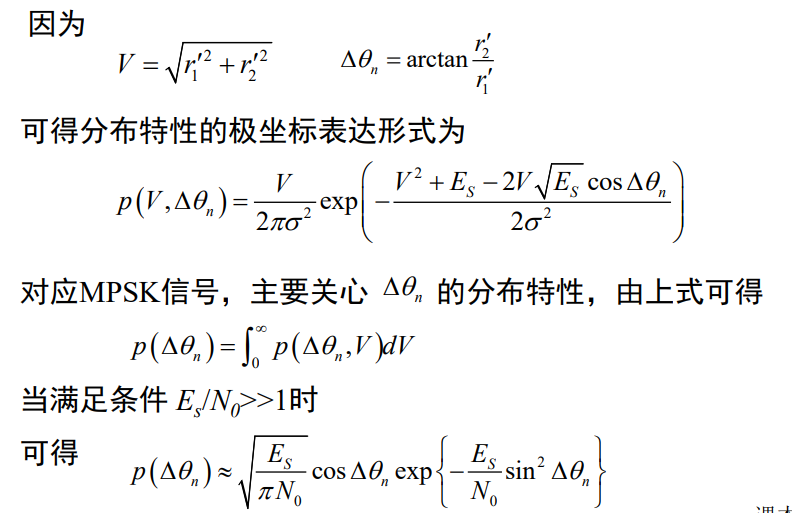

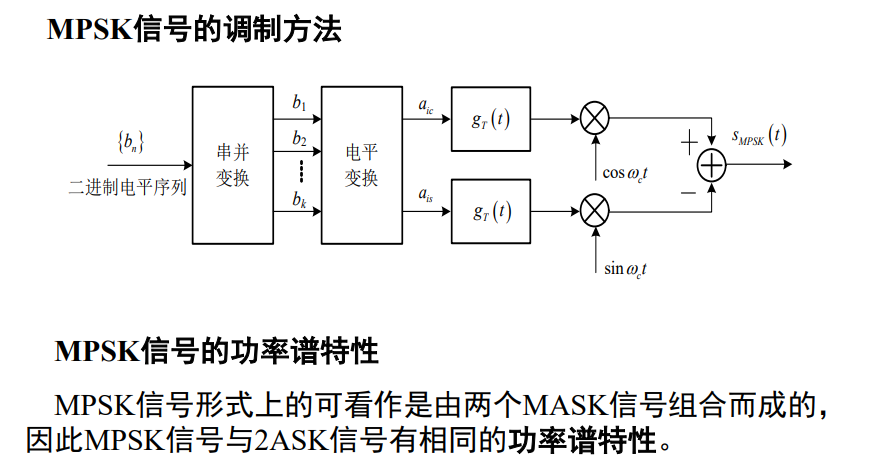

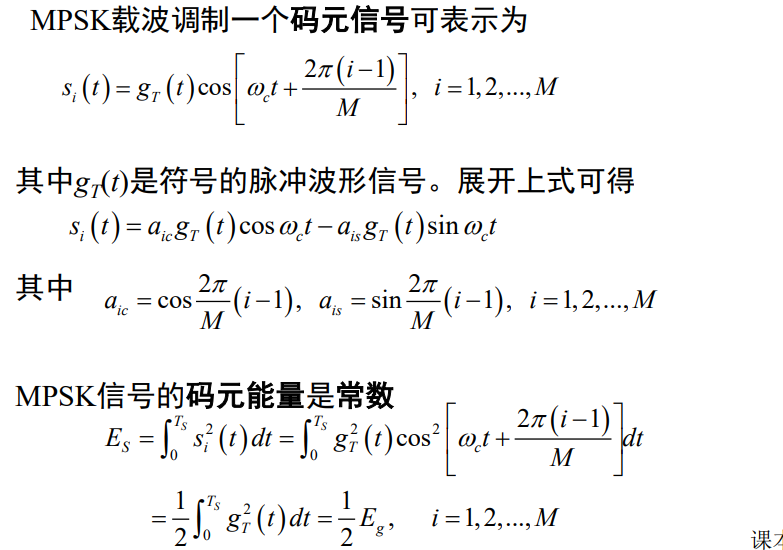

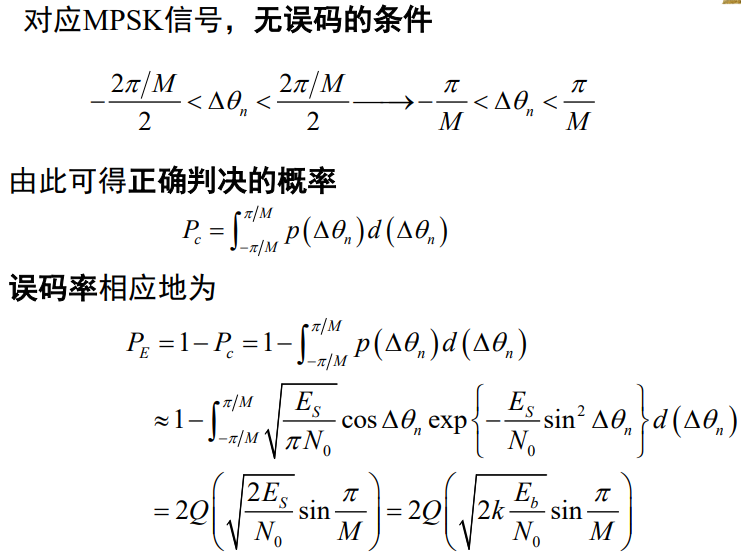

MPSK调制解调系统:

















---

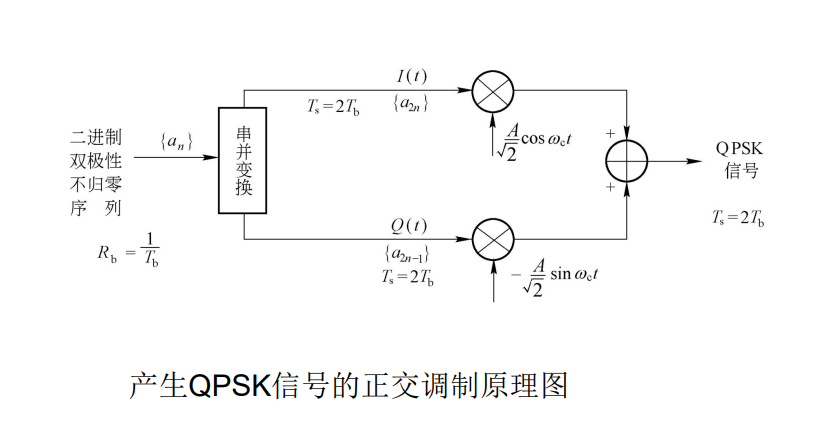

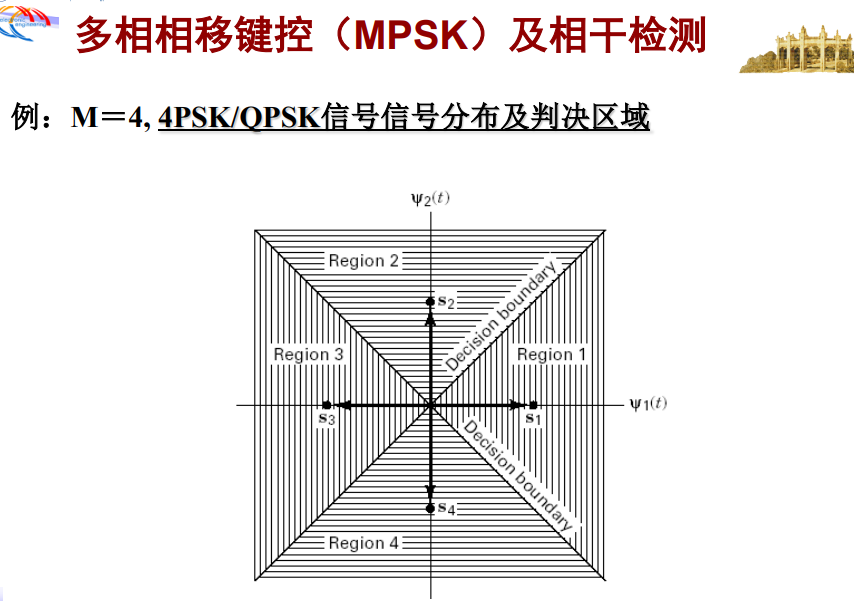

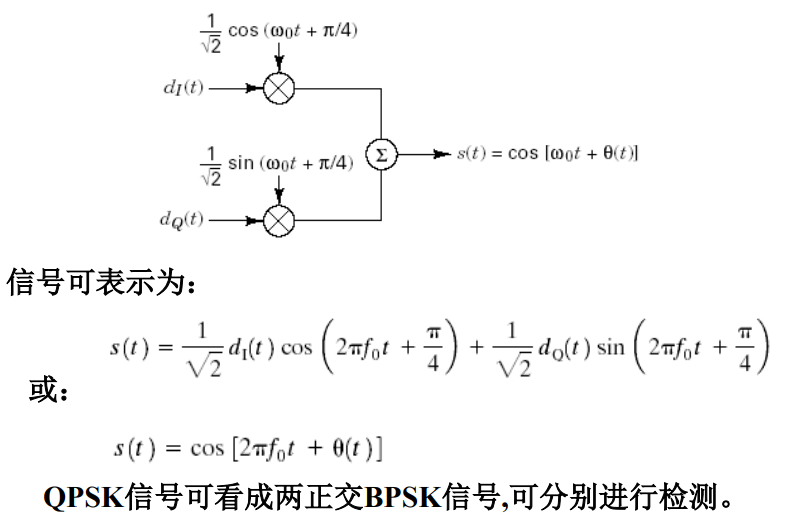

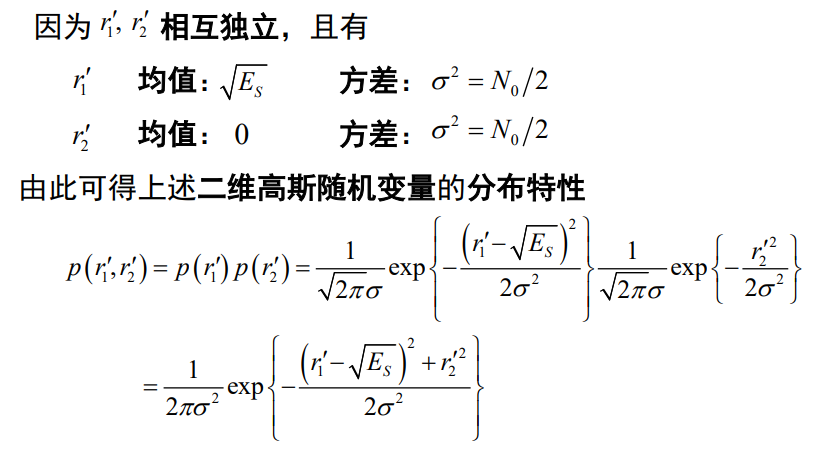

四相移相键控(QPSK) :

四相移相键控(QPSK)信号的正弦载波有4个可能的离散相位状态，每个载波相位携带2个二进制符号

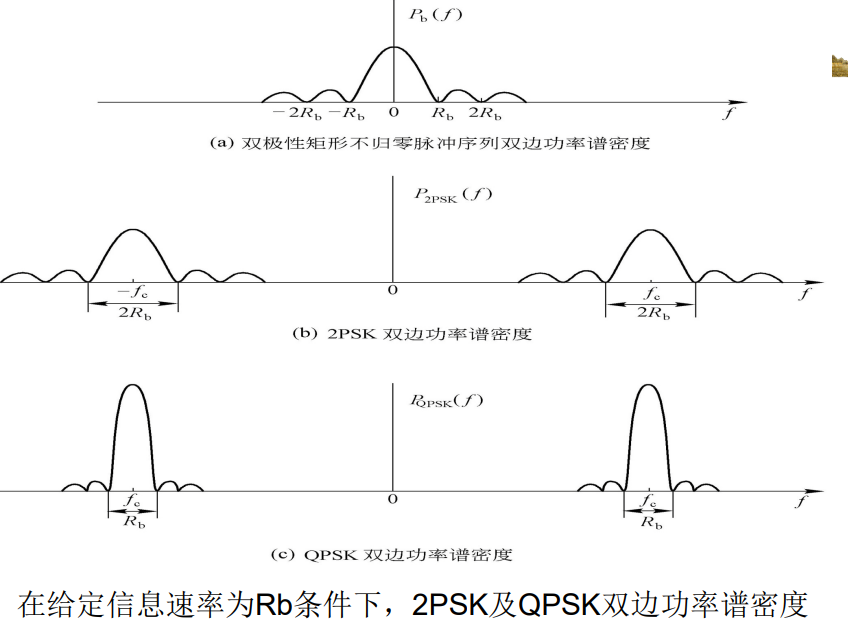

由于QPSK信号是由两正交载波的 2PSK线性叠加而成，所以QPSK信号 的平均功率谱密度是同相支路及正交 支路2PSK信号平均功率谱密度的线性叠加

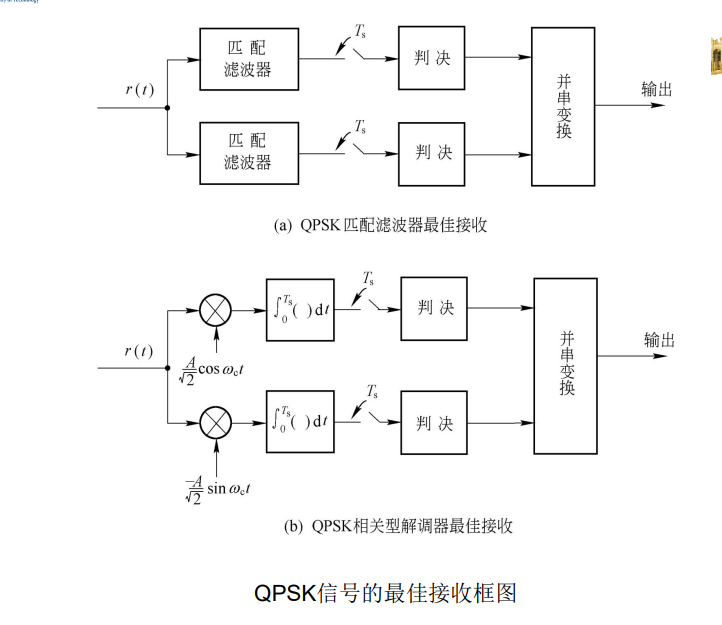

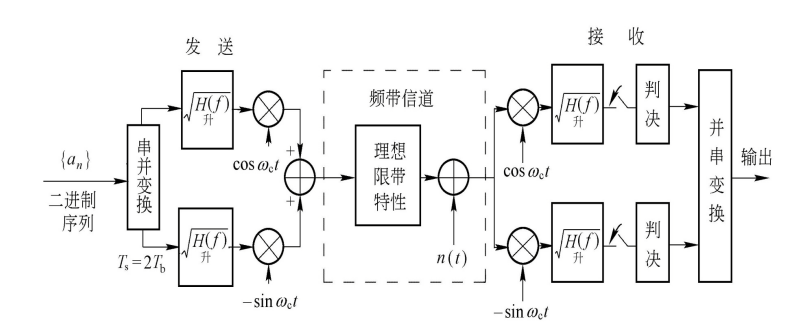

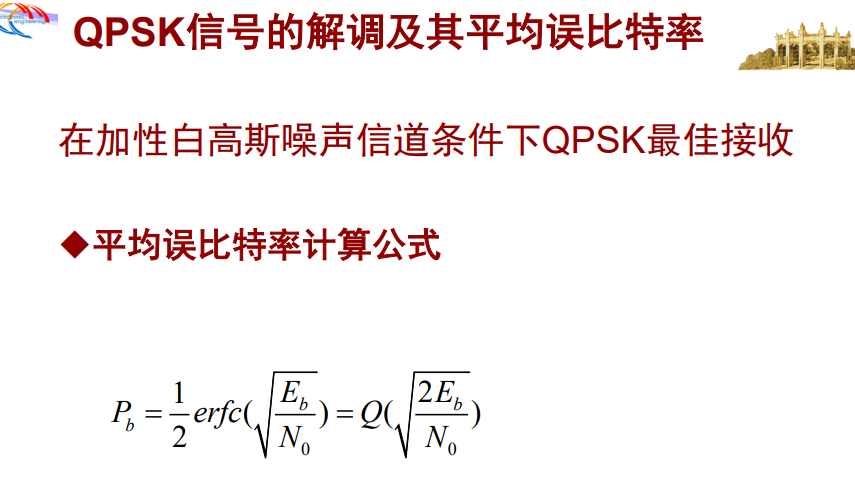

在理想限带及加性白高斯噪声干扰的信 道条件下QPSK最佳接收

因为考试重点不同的关系，就不一一CV到CSDN了后续请自行下载PDF

 数字载波调制系统PDF-算法与数据结构文档类资源-CSDN文库
