数字调制系统的理论概述

目录

1. 2ASK——二进制幅度键控

2. 2FSK——二进制频移键控

3. 2PSK——二进制相移键控

4. 2DPSK——二进制差分相移键控

5.多进制数字调制

---

       数字调制是指用数字基带信号对载波的某些参量进行控制，使载波的这些参量随基带信号的变化而变化。根据控制的载波参量的不同，数字调制有调幅、调相和调频三种基本形式，并可以派生出多种其他形式。由于传输失真、传输损耗以及保证带内特性的原因，基带信号不适合在各种信道上进行长距离传输。为了进行长途传输，必须对数字信号进行载波调制，将信号频谱搬移到高频处才能在信道中传输。因此，大部分现代通信系统都使用数字调制技术。另外，由于数字通信具有建网灵活，容易采用数字差错控制技术和数字加密，便于集成化，并能够进入综合业务数字网（ISDN 网），所以通信系统都有由模拟方式向数字方式过渡的趋势。

1. 2ASK——二进制幅度键控

       幅度键控可以通过乘法器和开关电路来实现。载波在数字信号1 或0 的控制下通或断，在信号为1 的状态载波接通，此时传输信道上有载波出现；在信号为0 的状态下，载波被关断，此时传输信道上无载波传送。那么在接收端我们就可以根据载波的有无还原出数字信号的1 和0。

      幅移键控法(ASK)的载波幅度是随着调制信号而变化的， 其最简单的形式是，载波在二进制调制信号控制下通断， 此时又可称作开关键控法(OOK)。 多电平MASK调制方式是一种比较高效的传输方式，但由于它的抗噪声能力较差，尤其是抗衰落的能力不强，因而一般只适宜在恒参信道下采用。

        ASK 信号功率谱密度的特点如下：

（1）由连续谱和离散谱两部分构成；连续谱由传号的波形g(t)经线性调制后决定，离散谱由载波分量决定；

（2）已调信号的带宽是基带脉冲波形带宽的二倍。

       设基带信号m(t) 为二进制脉冲序列，取值为 {+1,−1}{+1,−1}，载波信号 c(t)=Ac​cos(2πfc​t)，则2ASK信号s(t) 可以表示为：

2. 2FSK——二进制频移键控

       数字频率调制又称频移键控（FSK），二进制频移键控记作2FSK。数字频移键控是用载波的频率来传送数字消息，即用所传送的数字消息控制载波的频率。2FSK信号便是符号“1”对应于载频f1，而符号“0”对应于载频f2（与f1不同的另一载频）的已调波形，而且f1与f2之间的改变是瞬间完成的。

      从原理上讲，数字调频可用模拟调频法来实现，也可用键控法来实现。模拟调频法是利用一个矩形脉冲序列对一个载波进行调频，是频移键控通信方式早期采用的实现方法。2FSK键控法则是利用受矩形脉冲序列控制的开关电路对两个不同的独立频率源进行选通。键控法的特点是转换速度快、波形好、稳定度高且易于实现，故应用广泛。

      频移键控是利用两个不同频率f1 和f2 的振荡源来代表信号1 和0，用数字信号的1 和0 去控制两个独立的振荡源交替输出。对二进制的频移键控调制方式，其有效带宽为B=2xF+2Fb,xF 是二进制基带信号的带宽也是FSK 信号的最大频偏，由于数字信号的带宽即Fb 值大，所以二进制频移键控的信号带宽B 较大，频带利用率小。2-FSK 功率谱密度的特点如下：

(1) 2FSK 信号的功率谱由连续谱和离散谱两部分构成,•离散谱出现在f1 和f2 位置；

(2) 功率谱密度中的连续谱部分一般出现双峰。若两个载频之差|f1 -f2|≤fs，则出现单峰。2FSK信号的产生方法主要是两种。第一种是用二进制基带矩形脉冲信号区调制一个调频器，使其能够输出两个不同的频率的码元，如图1.1（1）；第二种方法是用以个受基带脉冲控制的开关电路去选择两个独立频率源的振荡作为输出，如图1.1（2）。两者的区别是前者的相位是连续的，后者由于两个独立的频率源产生的两个不同频率的信号，故相邻码元的相位不一定是连续的。

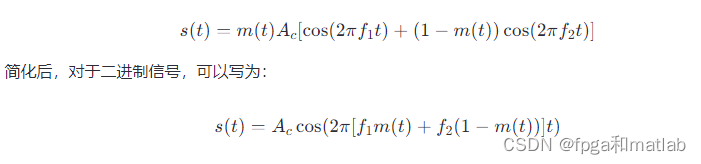

       在2FSK中，载波的频率根据数字信号的值改变，通常“1”对应较高的频率f1​，而“0”对应较低的频率 f2​。2FSK信号可以表示为两路载波的叠加，根据基带信号m(t) 的值选择对应的频率：

3. 2PSK——二进制相移键控

        在相移键控中，载波相位受数字基带信号的控制，如在二进制基带信号中为0 时，载波相位为0 或π，为1 时载波相位为π 或0。载波相位和基带信号有一一对应的关系，从而达到调制的目的。2-PSK 信号的功率密度有如下特点：

(1) 由连续谱与离散谱两部分组成；

(2) 带宽是绝对脉冲序列的二倍；

(3) 与2ASK 功率谱的区别是当P＝1/2 时，2PSK 无离散谱，而2ASK 存在离散谱。

      2PSK信号的产生方法主要也是两种。第一种是相乘法，用二进制不归零矩形脉冲信号与载波相乘，得到相位反相的两种码元，如图1.3（1）；第二种方法叫选择法，是用此基带信号控制一个开关电路，以选择输入信号，开关电路的输入信号是相位相差的同频载波。

      设基带信号m(t) 同样取值 {+1,−1}{+1,−1}，则2PSK信号s(t) 可以表示为：

4. 2DPSK——二进制差分相移键控

      二进制差分相移键控(2DPSK)二进制差分相移键控常简称为二相相对调相，记作2DPSK。它不是利用载波相位的绝对数值传送数字信息，而是用前后码元的相对载波相位值传送数字信息。所谓相对载波相位是指本码元初相与前一码元初相之差。

      与2PSK的波形不同，2DPSK波形的同一相位并不对应相同的数字信息符号，而前后码元的相对相位才唯一确定信息符号。这说明解调2DPSK信号时，并不依赖于某一固定的载波相位参考值，只要前后码元的相对相位关系不破坏，则鉴别这个相位关系就可正确恢复数字信息。这就避免了2PSK方式中的“倒π”现象发生。

      单从波形上看，2DPSK与2PSK是无法分辩的，一方面，只有已知移相键控方式是绝对的还是相对的，才能正确判定原信息；另一方面，相对移相信号可以看作是把数字信息序列（绝对码）变换成相对码，然后再根据相对码进行绝对移相而形成。这就为2DPSK信号的调制与解调指出了一种借助绝对移相途径实现的方法。

      2DPSK信号的解调有两种解调方式，一种是差分相干解调，另一种是相干解调-码变换法。后者又称为极性比较－码变换法。

       设基带信号序列m[t]，其差分信号Δm[t]=m[t]−m[t−1]，则2DPSK信号可以表示为：

5.多进制数字调制

       在实际应用中，我们常常用一种称为多进制（如4 进制，8 进制，16 进制等）的基带信号。所谓多进制数字调制，就是利用多进制数字基带信号去调制高频载波的某个参量，如幅度、频率或相位的过程。根据被调参量的不同，多进制数字调制可分为多进制幅度键控（MASK）、多进制频移键控（MFSK）以及多进制相移键控（MPSK或MDPSK）。也可以把载波的两个参量组合起来进行调制，如把幅度和相位组合起来得到多进制幅相键控（MAPK）或它的特殊形式多进制正交幅度调制（MQAM）等。

       由于多进制数字已调信号的被调参数在一个码元间隔内有多个取值，因此，与二进制数字调制相比，多进制数字调制有以下几个特点：

（1）在码元速率（传码率）相同条件下，可以提高信息速率（传信率），使系统频带利用率增大。码元速率相同时，M进制数传系统的信息速率是二进制的log2M倍。在实际应用中，通常取M=2k，k为大于1的正整数。

（2）在信息速率相同条件下，可以降低码元速率，以提高传输的可靠性。信息速率相同时，M进制的码元宽度是二进制的log2M倍，这样可以增加每个码元的能量，并能减小码间串扰影响等。

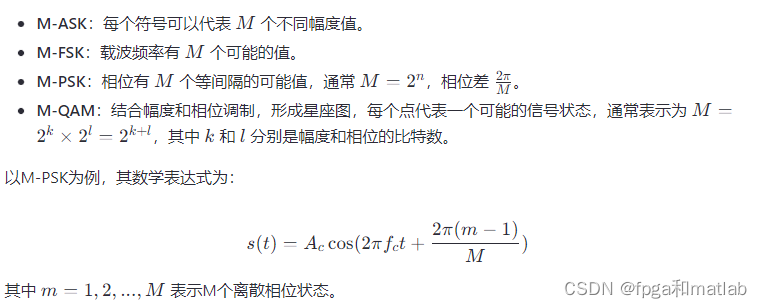

      多进制调制技术如M-ASK, M-FSK, M-PSK, M-QAM等，是在二进制的基础上扩展到多个离散状态，以提高数据传输速率。

      多进制调制技术通过增加每个符号携带的信息比特数，提高了频谱效率，但同时也增加了接收端解调的复杂度，并对信噪比提出了更高要求。
