微机——8086的系统结构

目录

8086的总体结构：

执行部件EU：

总线接口部件BIU：

8086的内部寄存器：

通用寄存器：

段寄存器：

控制寄存器：

8086/8088的存储器结构和堆栈：

存储器编址：

存储器分段和物理地址的生成：

堆栈及堆栈段的使用：

入栈指令 PUSH：

出栈指令 POP：

8086/8088CPU的引脚信号和工作模式：

8086/8088的工作模式:

8086微处理器的引脚信号功能:

---

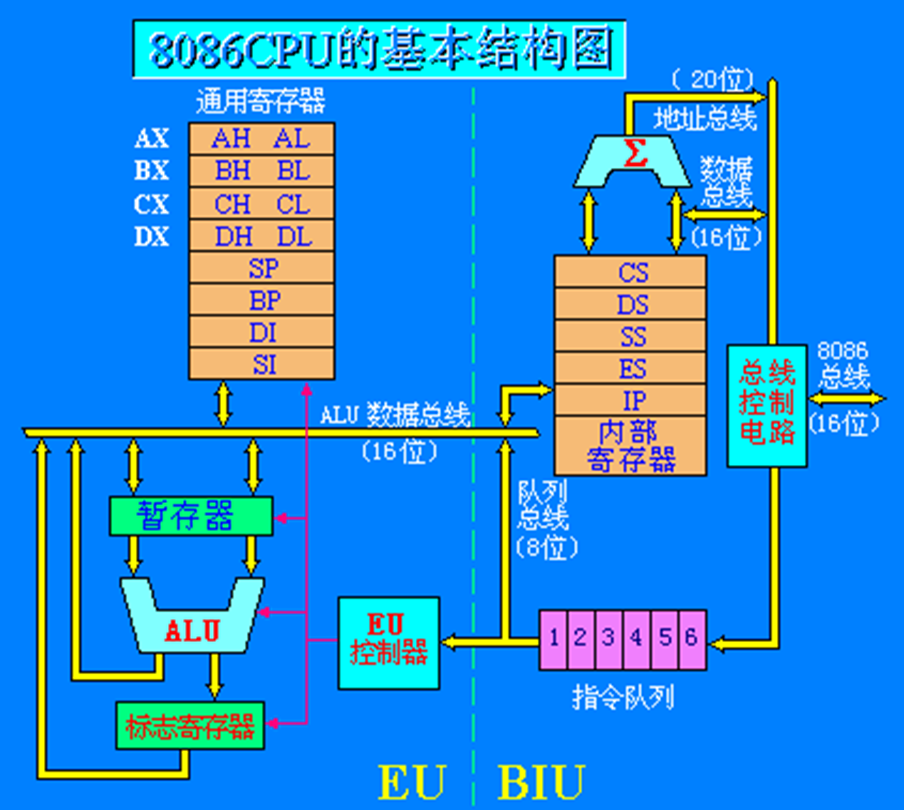

8086的总体结构：

---

执行部件EU：



---

总线接口部件BIU：

+++++++

---

8086的内部寄存器：

通用寄存器：

数据寄存器（AX，BX，CX，DX）

AX：累加器。多用于存放中间运算结果。所有  I/O指令必须都通过AX与接口传送信息；

BX：基址寄存器。在间接寻址中用于存放基地址；

CX：计数寄存器。用于在循环或串操作指令中存放循环次数或重复次数；

DX：数据寄存器。在32位乘除法运算时，存放高16位数；在间接寻址的I/O指令中存 I/O端口地址

地址指针寄存器（SP，BP）

SP：堆栈指针寄存器，其内容为栈顶的偏移地址；

BP：基址指针寄存器，常用于在访问内存时存放内存单元的偏移地址。

BS与BP的区别：

作为通用寄存器，二者均可用于存放数据；

作为基址寄存器，BX通常用于寻址数据段，与DS搭配使用

BP则通常用于寻址堆栈段，与SS搭配使用

BX一般与DS或ES搭配使用

变址寄存器（SI，DI）

SI：源变址寄存器

DI：目标变址寄存器

变址寄存器常用于指令的间接寻址或变址寻址。特别是在串操作指令中，用SI存放源操作数的偏移地址，而用DI存放目标操作数的偏移地址。

---

段寄存器：

用于存放逻辑段的段基地址

CS：代码段寄存器 代码段用于存放指令代码

DS：数据段寄存器

ES：附加段寄存器 数据段和附加段用来存放操作数

SS：堆栈段寄存器 堆栈段用于存放返回地址，保存寄存器内容，传递参数

---

控制寄存器：

IP：指令指针寄存器，其内容为下一条要执行的指令的偏移地址

FLAGS：标志寄存器

–状态标志：存放运算结果的特征

–控制标志：控制某些特殊操作

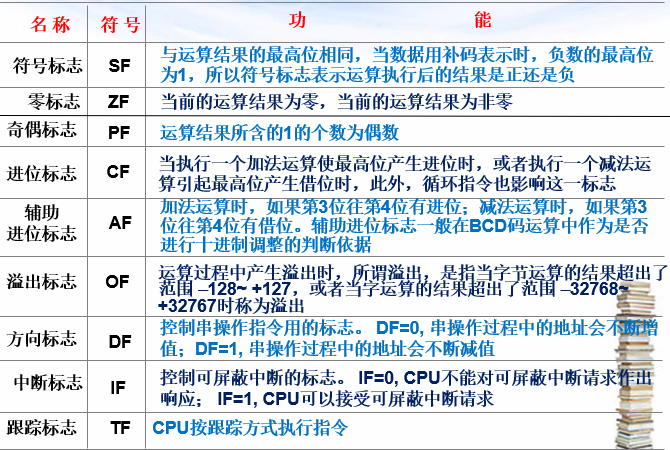

6个状态标志位(CF，SF，AF，PF，OF，ZF) 3个控制标志位(IF，TF，DF)

---

8086/8088的存储器结构和堆栈：

8086计算机主存储器是按字节进行组织的，两个相邻的字节被称为一个“字” 。

存放的信息若是以字节Byte（8位）为单位的，将在存储器中按顺序排列存放，每个地址单元存放一个字节，即每个字节占用一个地址；

若存放的数据为一个字Word（16位）时，则每一个字占用两个地址相连的存储单元，其中低字节（低8位）存放在低地址中，高字节（高8位）存放在高地址中，并以低地址作为该字的地址。

8086系统只能提供20根地址线来区分内存的不同存储单元，因此8086系统可以连接的内存最多只能包含220（1M）字节的存储单元。

---

存储器编址：

存储器以8位为一个存储单元编址，每一个存储单元用唯一的一个地址码来表示。

一个字的两个单元有各自的地址，处于低地址的字节的地址为这个字的地址

在存储器中，任何连续存放的两个字节都可以称为一个字。将偶地址的字称为规则字，奇地址的字称为非规则字。

字2301的地址为0000H，为规则字；

字8967的地址为0003H，为非规则字。

---

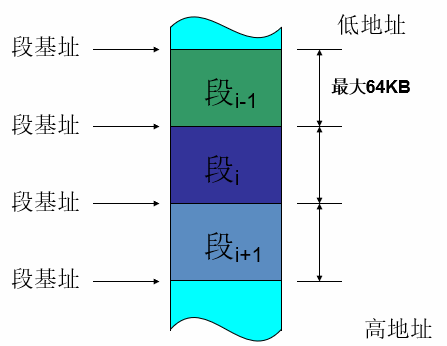

存储器分段和物理地址的生成：

BIU中的地址加法器用来实现逻辑地址到物理地址的变换

8088 可同时访问4个段，4个段寄存器指示了每个段的基地址

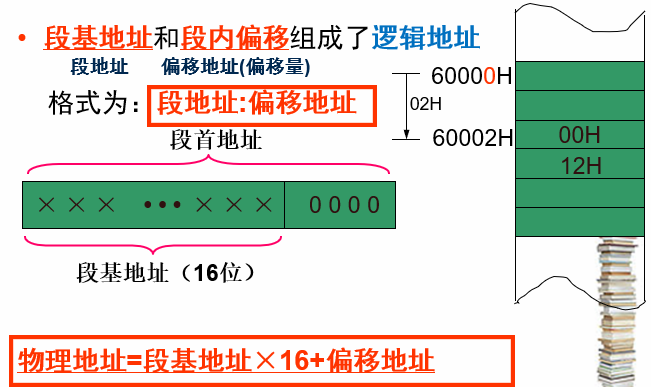

物理地址：20位绝对地址

逻辑地址：段基址:段内偏移量

物理地址 = 段基址 *16 + 偏移地址

指令地址：CS*16+IP

堆栈操作地址：SS*16+SP

操作数地址：DS(ES)*16+偏移地址

已知CS=1055H，DS=250AH，ES=2EF0H，SS=8FF0H，DS段有一操作数，其偏移地址=0204H，

1)画出各段在内存中的分布

2)指出各段首地址

3)该操作数的物理地址=？

DS与ES因为设计原因是有重合部分的，这个重合范围是不确定的

物理地址为：250AH×10H+0204H = 252A4H

---

堆栈及堆栈段的使用：

内存中一个按LIFO方式操作的特殊区域

每次压栈和退栈均以WORD为单位

SS存放堆栈段地址，SP存放段内偏移，SS:SP构成了堆栈指针

堆栈用于存放返回地址、过程参数或需要保护的数据

常用于响应中断或子程序调用

---

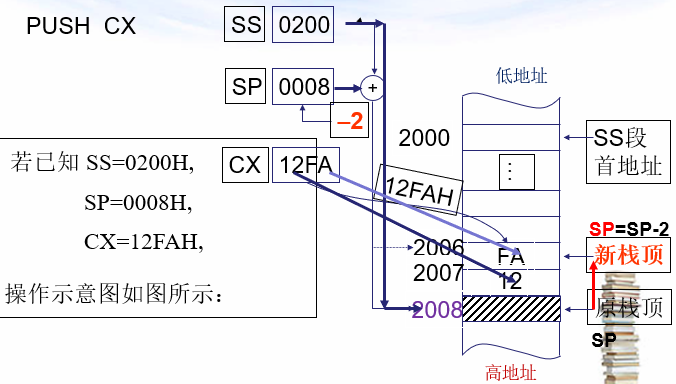

入栈指令 PUSH：

---

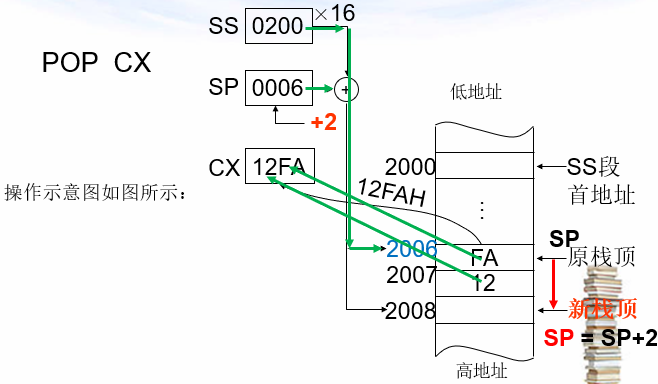

出栈指令 POP：

---

8086/8088CPU的引脚信号和工作模式：

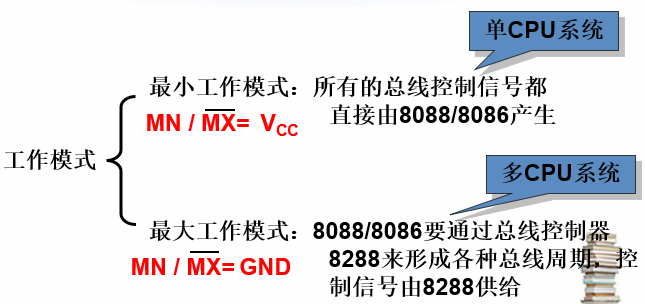

8086/8088的工作模式:

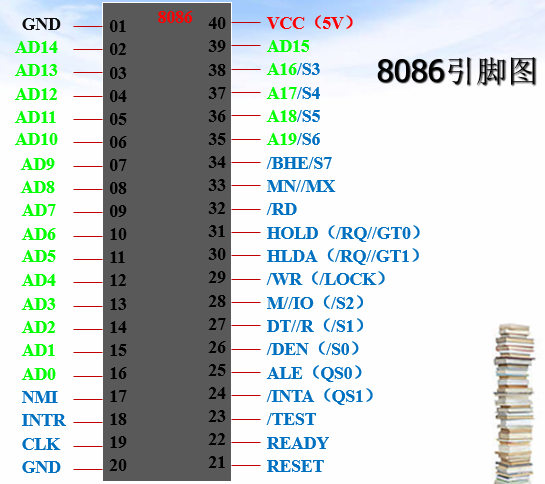

8086微处理器的引脚信号功能:

1.    AD15～AD0      地址/数据复用总线，双向，三态（ 8088中A15～A8不复用，输出，三态）

2.    A19/S6～A16/S3   地址/状态线复用，输出，三态

3.    BHE/S7（8086）高8位数据线允许/状态信息复用引脚，输出

4.    NMI，非屏蔽中断，输入

5.    INTR，可屏蔽中断请求信号，输入

6 .   RD，读信号，输出，三态，低电平有效

7.    CLK，时钟信号，输入

8.     RESET，复位信号，输入（至少保持4个时钟周期的高电平）

 9.    READY，准备好信号，输入

10.   TEST，测试信号，输入，低电平有效

11.    MN/MX，最小/最大模式控制引脚，输入

12.    GND地和VCC电源引脚

S4 S3	当前段寄存器
0  0	使用附加段寄存器
0  1	使用堆栈段寄存器
1  0	使用代码段寄存器
1  1	使用数据段寄存器

---
