TI公司非隔离内置电感的电源模块共计201颗物料
按照Vin Max分析
Vin (max) (V) | 计数项:Product or Part number |
5.5 | 39 |
36 | 38 |
17 | 24 |
4.8 | 18 |
6 | 13 |
42 | 11 |
18 | 10 |
14.5 | 7 |
16 | 7 |
60 | 6 |
65 | 6 |
15 | 4 |
28 | 4 |
14 | 3 |
29 | 3 |
40 | 2 |
50 | 2 |
6,6 | 2 |
4.35 | 1 |
20 | 1 |
总计 | 201 |
排列在前面的,5.5V的39颗Item,合理;36V的38颗Item,工业应用,针对24V输入的,也合理。
17V,6V,42V,18V的料号比较多也很合理。
5.5V与6V可以归类到一起,有一些电压波动稍大一些,就将电压升上一点到6V。
17V与18V归类到一起,几乎都是针对12V Vin的应用,有一些要求稍低,将Vin Max降低到17V。
36V与42V或许可以归类到一块,但是40V的只有2颗Item,有一些奇怪。
14.5V的电压比较奇怪,在其应用都提到了“Broadband & Communications Infrastructure”,也就是“宽带和通信基础设施”。这些应用中,对14.5V的Vin Max的需求,有这一块应用的工程可以留言沟通。
16V的输出电流都比较大,在应用中要么提到“数据中心”,要么提到“电信和无线基础设施”。这一块熟悉的工程也请留言沟通。
4.8V的有18颗Item,也比较奇怪。
经查证,4.8V输入的只有两个系列,一个是TPS8269X,4.8V/0.8A Buck ,封装uSIP,尺寸2.9X2.3mm
一个是TPS8267X,4.8V/0.6A Buck,封装uSIP,尺寸2.9x2.3mm。

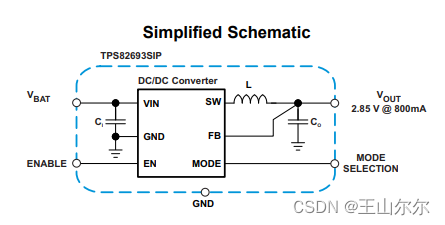

应用图如下,都是固定输出,不需要外接阻容器件的。也间接解释了为什么4.8V的 电源模块数量为什么这么多,因为严格来说,4.8V输入的只有两颗物料。
其应用如下:
- 智能手机
- 摄像头模块
- 光模块
- 可穿戴电子设备
- 数字电视,WLAN,GPS和蓝牙模块
- POL
根据Iout Max分析:
Iout (max) (A) | 计数项:Product or Part number |
3 | 31 |
2 | 22 |
6 | 19 |
0.6 | 16 |
1 | 16 |
4 | 13 |
1.5 | 10 |
10 | 9 |
8 | 8 |
0.8 | 5 |
1.6 | 5 |
2.5 | 5 |
12 | 4 |
16 | 4 |
35 | 4 |
0.5 | 3 |
5 | 3 |
15 | 3 |
0.1 | 2 |
0.15 | 2 |
0.2 | 2 |
0.65 | 2 |
20 | 2 |
25 | 2 |
30 | 2 |
0.3 | 1 |
0.7 | 1 |
2.4 | 1 |
7 | 1 |
60 | 1 |
120 | 1 |
3,6 | 1 |
总计 | 201 |
电流范围在0.6~6A占大多数。
输出电流最小,100mA的Buck,其输入最大值65V,其应用集中在sensor供电,PLC,DCS,伺服传动等供电。
输出电流最大,120A的Buck,其输入最大值14V,应用集中在高性能处理器,ASIC,DSP等,输出3相40A共120A以及单路40A。
根据封装分析:
Package type | 计数项:Product or Part number |
USIP | 58 |
B3QFN | 35 |
QFN-FCMOD | 23 |
TO-PMOD | 23 |
B0QFN | 14 |
DIPMODULE | 14 |
QFM | 14 |
B1QFN | 13 |
SIPMODULE | 3 |
B4QFN | 2 |
HTSSOP | 1 |
USIP,uSIP | 1 |
总计 | 201 |
USIP:
QFN

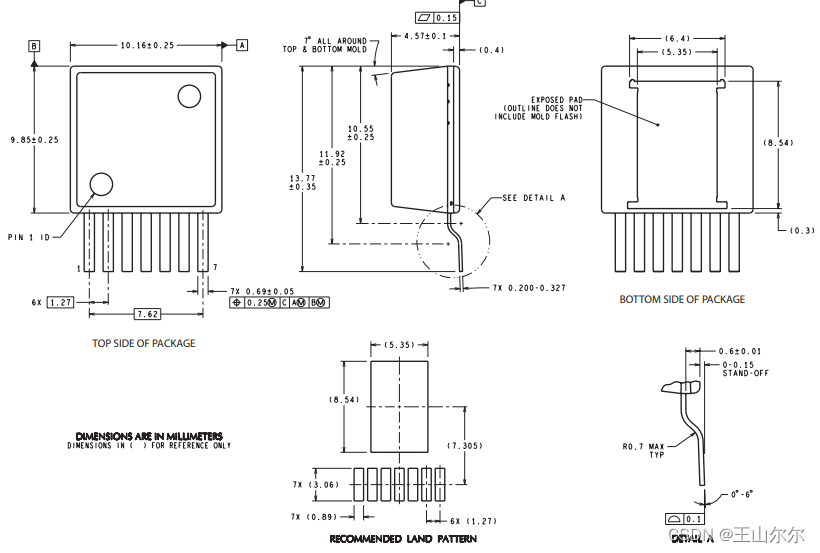

TO-PMOD
DIPMODULE
SIPMODULE
