stm32f103核心板串口通信入门

一、 基于寄存器与基于固件库编程方式的差异

使用固件库，目前比较多的例程是使用固件库编写的。固件库编写方式，特点是简单易于理解，资料多。新手适合用这种方式入门。

使用寄存器，想要深入理解CortexM3内核或是需要为了获得更好的可移植性，学习寄存器编程会比较有帮助。但是从专业的角度上看，寄存器更贴近底层，对外设的工作原理和运行机理会有更深的理解。优点：①具体参数更直观 ②程序运行占用资源少。 缺点：①开发速度慢 ②程序可读性差 ③维护复杂。开库开发方式则正好弥补了寄存器开发的缺点。

二、stm32串口通信

1. 前期准备

硬件

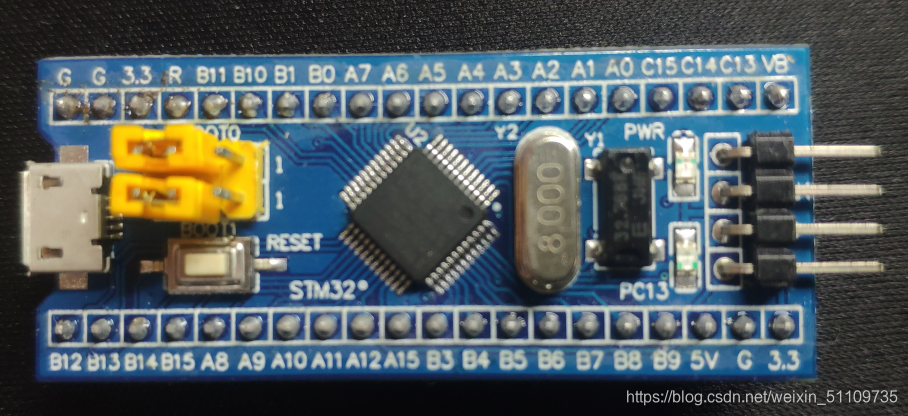

stm32f103c8t6核心板

推荐使用stm32f103ve开发板，核心板操作较为困难，容易出现线路连接不良、连接失误等各种意外。同时，开发板可以从网上找到直接可用的资料代码，大大节省时间，提高效率。

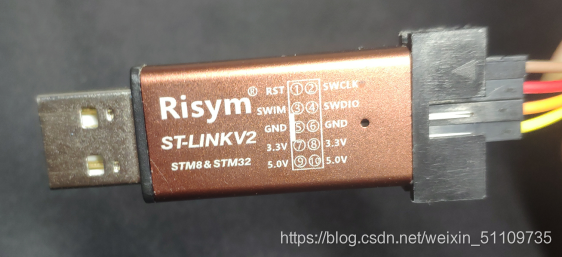

ST-link接口

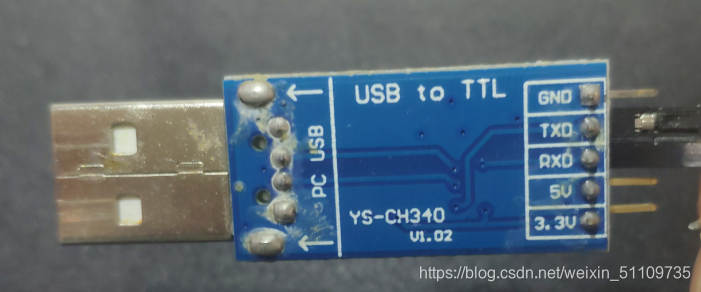

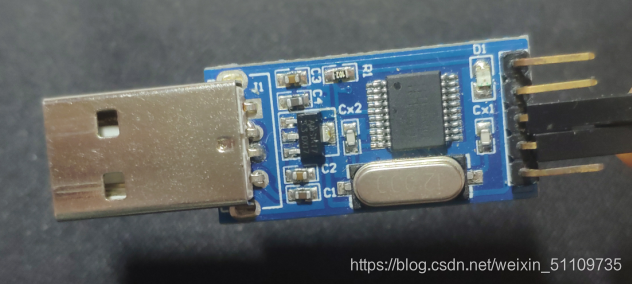

USB-TLL转换线


以及数量足够的杜邦线

软件

STlink驱动

可自行百度下载

USB转串口驱动、野火多功能调试助手

USB转串口驱动在这里 提取码：l5fi
野火多功能调试助手在这里 提取码：rysf

MDK Keil5

连接

• ST-Link 与核心板：选择st-link选择3.3v口，与核心板相对应连接
• USB-TTL与核心板：TXD接A10，RXD接A9
  （注意！这里一定是反着接，容易犯错！）
• ST-Link与USB-TTL分别接到电脑上

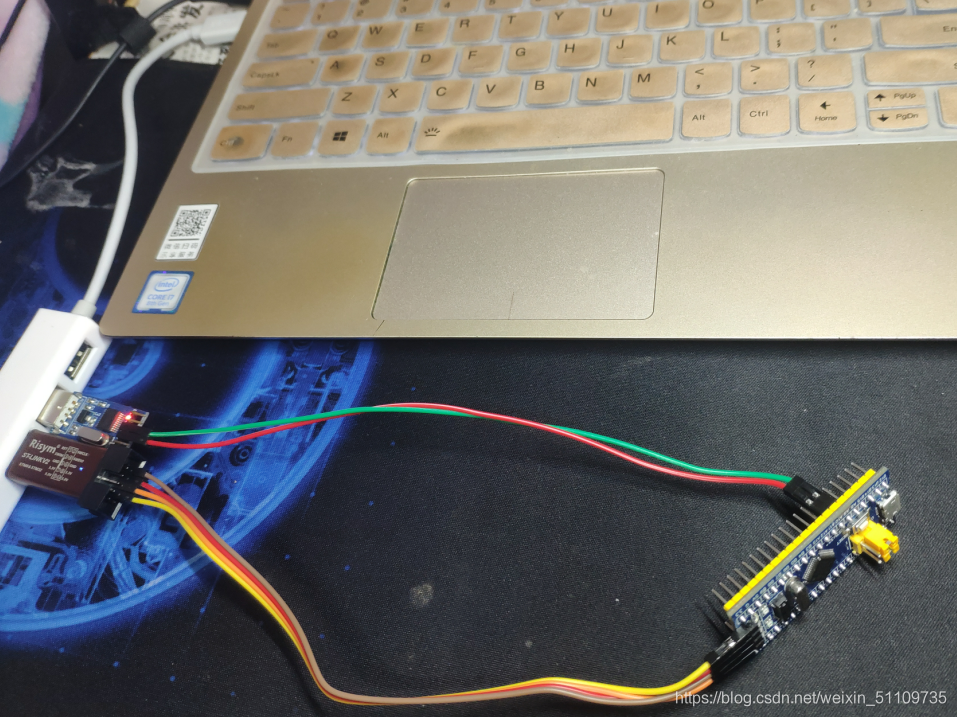

连接成功后如下图、

2.编写程序并烧录

设计程序

要求STM32系统给上位机（win10）连续发送“hello windows！”，当上位机给stm32发送“Stop，stm32”后，stm32停止发送。
代码如下：
stm32f10x_it.c

#include "stm32f10x_it.h"
#include "bsp_usart.h"
void NMI_Handler(void){
   }
void HardFault_Handler(void)
{

	while (1)
