buck电路，boost电路及buck-boost降压升压原理三合一及buck，boost输入输出公式推导一文足矣

写在之前：本栏目初心是想记录生活，工作，或者学习中所学到的专业知识，心得体会，记录下分析问题解决问题过程中的经验教训，如果各位同学，同事，同志们还能从中汲取到其他营养，加速了问题的解决，提高了办事效率，那实在是荣幸之至了。本文是博主的第一篇文章，欢迎各位批评指正。

---

前言

本文主要介绍了buck电路和boost电路演变过程及原理分析，结合公式推导，让你全方位立体细化的理解其中原理。

buck和boost电路是开关电源的最基本电路，是所有初学者要学习牢记的。本以为如此成熟的一项知识技术本应在网上找到大量知识宫殿，结果所找到的知识宫殿要么是上锁的，要么是收门票的，要么门口还站着保安，或者还有涉及层面比较深，不适合初学者学习，所以我也是查阅了更多的资料和多次询问，最后终于弄懂了这些原理，下面就将这些内容分享给大家。

提示：以下是本篇文章正文内容，下面案例可供参考

一、buck电路演进

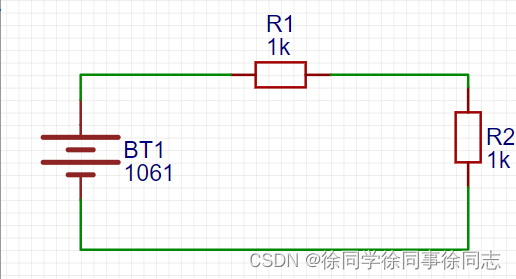

起初，人们手里没有那么多降压升压模块，不像今天集成化技术如此成熟，所以为了得到多种的电压输出，人们想到最简单的办法就是电源加上电路分析最简单的电阻分压，需要多少就按照比例进行分压即可，问题是这种情况当电流较大之时劣势体现尤为明显，大电流经过电阻会产生大量热量，发热严重导致效率极低，问题是我们想提升电源效率，那怎么办呢？

1.引入三级管

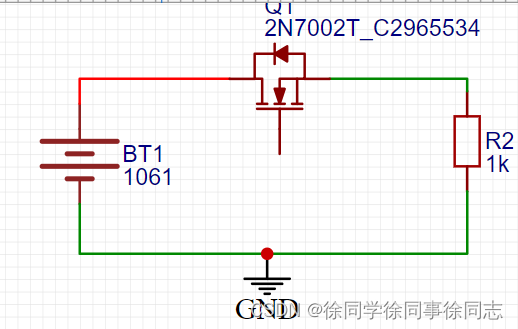

于是人们引入了集成电路最为核心的元器件之一三级管，三极管的效率远远大于电阻，而且易于集成，于是人们利用三级管代替了第一个电阻，留下了负载电阻。如图1-1，

图1-1

引入的这个三级管，被称做开关管，顾名思义就是起到开关的作用，我们暂且不考虑其中原理，就把这个三级管当作开关来看，让它等效成开关来看（后面的内容会分析到开关管的工作原理，此处等效成开关便于初学者理解）。等效成开关
