Packet Tracer - Configure Router-on-a-Stick Inter-VLAN Routing

题目

目标

第1部分:为交换机添加vlan

第2部分:配置子接口

第3部分:使用vlan间路由测试连通性

场景

在此活动中，您将配置vlan和vlan间路由。然后启用trunk接口并验证vlan之间的连通性。

第1部分:为交换机添加vlan

步骤1:在S1上创建vlan。

在S1上创建VLAN 10和VLAN 30。

打开配置窗口

步骤2:端口划分vlan。

a.配置F0/6和F0/11接口为接入端口，并分配vlan。

·将连接PC1的端口分配到VLAN 10中。

·将连接PC3的端口分配到VLAN 30中。

b.使用show vlan brief命令验证vlan配置。

显示vlan概要

VLAN名称状态端口

---

1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4

Fa0/5, Fa0/7, Fa0/8, Fa0/9

Fa0/10, Fa0/12, Fa0/13, Fa0/14

Fa0/15, Fa0/16, Fa0/17, Fa0/18

Fa0/19, Fa0/20, Fa0/21, Fa0/22

Fa0/23, Fa0/24, Gig0/1, Gig0/2

10 VLAN0010 active Fa0/11

30 VLAN0030主Fa0/6

1002年fddi-default活跃

1003年token-ring-default活跃

1004年fddinet-default活跃

1005年trnet-default活跃

关闭配置窗口

步骤3:测试PC1和PC3之间的连通性。

从PC1 ping PC3。

问题:

ping成功了吗?你为什么会得到这个结果?

第2部分:配置子接口

步骤1:在R1上配置802.1Q封装的子接口。

打开配置窗口

a.创建子接口G0/0.10。

·配置封装类型为802.1Q，子接口指定VLAN 10。

·参考地址表，为子接口分配正确的IP地址。

R1 # int g0/0.10(配置)

10 . R1(config-subif)# encapsulation dot1Q

R1(config-subif)# ip address 172.17.10.1 255.255.255.0

b.重复配置G0/0.30子接口。

步骤2:验证配置。

a.使用show ip interface brief命令检查子接口配置。两个子接口都关闭。子接口是与物理接口相关联的虚拟接口。因此，为了启用子接口，必须启用与子接口相关联的物理接口。

b.使能G0/0接口。验证子接口现在是活动的。

关闭配置窗口

第3部分:使用vlan间路由测试连通性

步骤1:在PC1和PC3之间Ping。

问题:

从PC1 ping PC3。ping仍然会失败。解释一下。

步骤2:启用集群功能。

打开配置窗口

a.在S1上执行show vlan命令。

问题:

G0/1属于哪个VLAN ?

b.由于路由器配置了多个子接口，子接口属于不同的vlan，因此需要将与路由器相连的交换机端口配置为trunk。在接口G0/1上启用集群功能。

问题:

如何使用show vlan命令确定接口是trunk类型的端口?

c.使用show interface trunk命令查看接口是否已配置为trunk。

具体配置

创建vlan10 和vlan30

S1>enable
S1#configure terminal
S1(config)#vlan 10

S1>enable
S1#configure terminal
S1(config)#vlan 30

a.端口划分vlan

S1(config)#interface f0/11
S1(config-if)#switchport access vlan 10
S1(config)#interface f0/6
S1(config-if)#switchport access vlan 30
S1(config)#interface g0/1
S1(config-if)#switch mode trunk

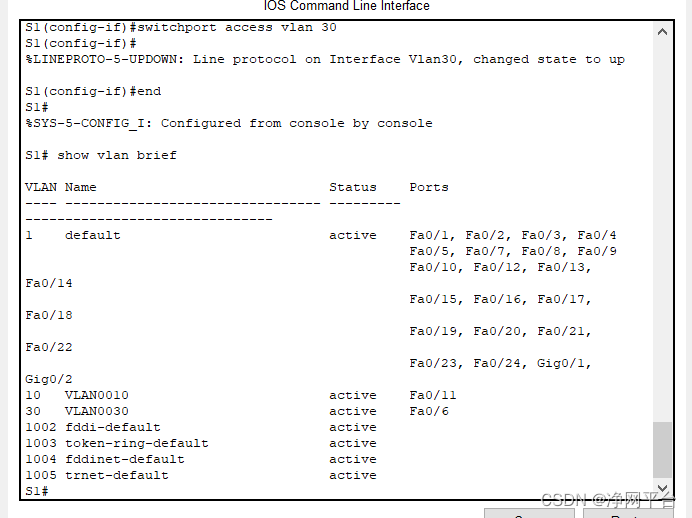

show vlan brief

在R1上配置802.1Q封装的子接口

R1>enable
R1#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int g0/0.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip address 172.17.10.1 255.255.255.0
R1(config-subif)#int g0/0.30
R1(config-subif)#encapsulation dot1Q 30
R1(config-subif)#ip address 172.17.30.1 255.255.255.0
R1(config-if)#interface g0/0
R1(config-if)#no shutdown

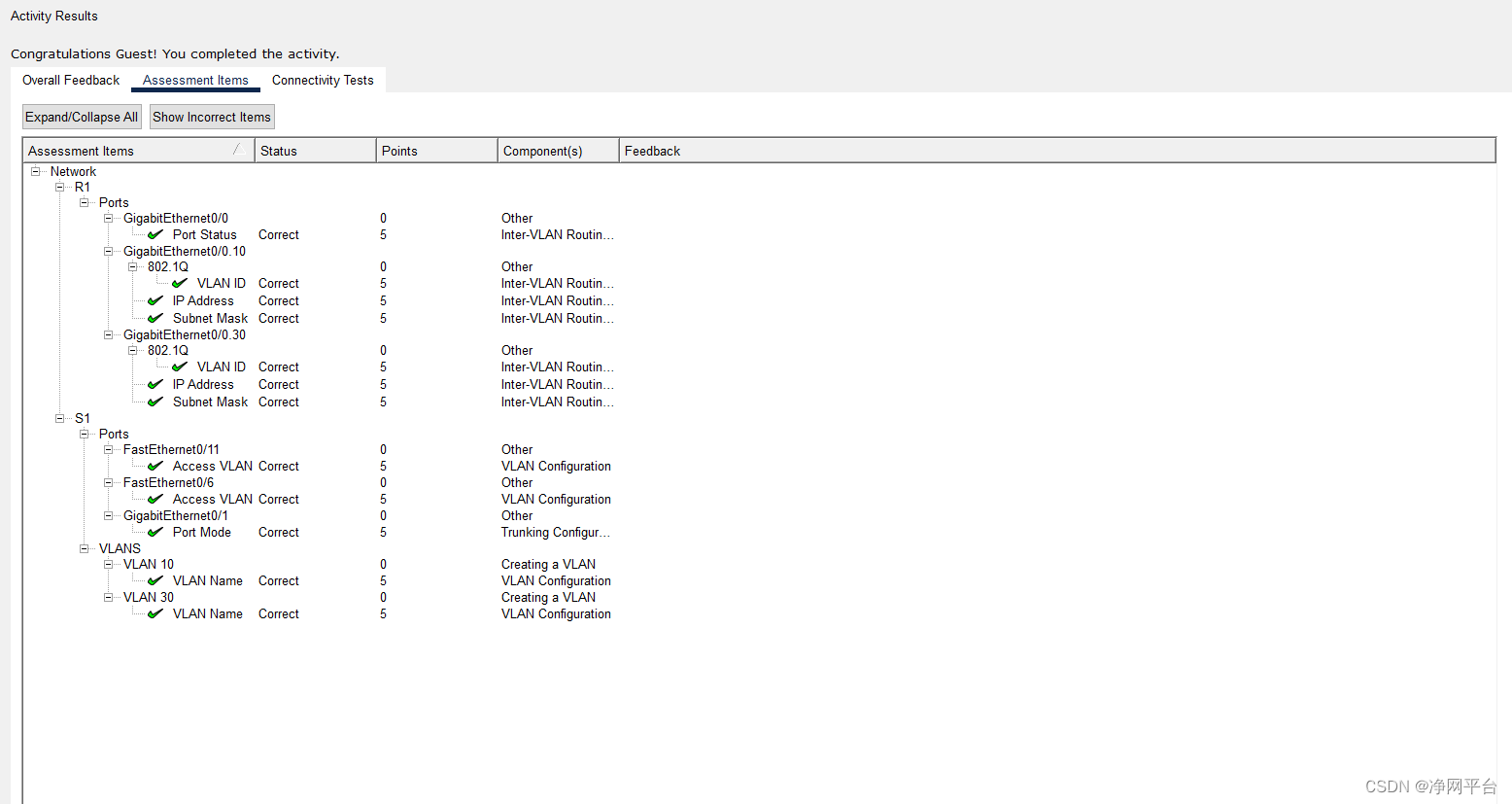

完成配置
