opencv项目实战（二）——文档扫描OCR识别

一、项目描述

• 目的
  将图片中的文档矫正，并识别文档内容

• 输入与输出


• 方法流程
  核心思想：采用tesseract-ocr进行文档识别。具体流程如下：

  1. 定位图像中文档区域
  2. 对图像中文档区域进行透视变换等操作，凸显文档内容
  3. 采用pytesseract进行文档识别

二、代码详解

2.1 预定义参数

• 导包

  import os
  import cv2
  import argparse
  import pytesseract
  import numpy as np
  from PIL import Image


• 设置参数

  def parse():
      """设置自己的参数"""
      parser = argparse.ArgumentParser(description="set your identity parameters")
      parser.add_argument("-i", "--image", default="./images/receipt.jpg", type=str,
                          help="Path to the image to be scanned")

      opt = parser.parse_args()
      # opt = vars(opt)   # 可用于返回参数的‘字典对’对象
      return opt


2.2 辅助函数

• 绘图

  def cv_show(name, img):
      """绘图，避免重复造轮子"""
      cv2.imshow(name, img)
      cv2.waitKey(0)
      cv2.destroyAllWindows()


• 缩放图像尺寸

  def resize(image, width=None, height=None, inter=cv2.INTER_AREA):
      """根据自定的宽/高进行等比例缩放图像"""
      dim = None              # 缩放后的图像尺寸
      h, w = image.shape[:2]  # 原始图像尺寸
      if width is None and height is None:
          return image
      if width is None:
          r = height / float(h)
          dim = (int(w * r), height)
      else:
          r = width / float(w)
          dim = (width, int(h * r))

      resized = cv2.resize(image, dim, interpolation=inter)
      return resized


• 对四边形四个顶点排序：左上，右上，右下，左下

  def order_points(pts):
      """对4个坐标点进行排序：左上，右上，右下，左下"""
      rect = np.zeros((4, 2), dtype="float32")

      # 计算左上，右下；左上特点：x+y最小，右下特点：x+y最大
      s = pts.sum(axis=1)             # 计算每一个点的 x+y
      rect[0] = pts[np.argmin(s)]     # 得到左上点
      rect[2] = pts[np.argmax(s)]     # 得到右下点

      # 计算右上和左下；右上特点：y-x最小，左下特点：y-x最大
      diff = np.diff(pts, axis=1)
      rect[1] = pts[np.argmin(diff)]  # 得到右上点
      rect[3] = pts[np.argmax(diff)]  # 得到左下点

      return rect


• 根据四组对应点进行透视变换

  def four_point_transform(image, pts):
      """根据4组对应点进行透视变换"""
      # 1. 获取输入坐标点
      rect = order_points(pts)    # 对坐标点进行排序
      tl, tr, br, bl = rect       # 依次对应：左上，右上，右下，左下；即A,B,C,D

      # 2. 计算输入的w和h值
      widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))   # 计算CD的长度
      widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))   # 计算AB的长度
      maxWidth = max(int(widthA), int(widthB))

      heightA = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))  # 计算BC的长度
      heightB = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))  # 计算AD的长度
      maxHeight = max(int(heightA), int(heightB))

      # 3. 定义变换后对应坐标位置
      dst = np.array([
          [0, 0],
          [maxWidth - 1, 0],
          [maxWidth - 1, maxHeight - 1],
          [0, maxHeight - 1]], dtype="float32")

      # 4. 透视变换
      M = cv2.getPerspectiveTransform(rect, dst)                      # 根据4组对应点，计算投射变换矩阵
      warped = cv2.warpPerspective(image, M, (maxWidth, maxHeight))   # 透视变换

      return warped


2.3 文档矫正

• 流程：

  1. 读取待识别图像进行预处理（缩放）

  image = cv2.imread(opt.image)       # 读取图像
  ratio = image.shape[0] / 500.0      # 高度调整到500需要的比例
  orig = image.copy()                 # 原始图像
  image = resize(orig, height=500)    # 缩放图像



  2. 转换为灰度图，进行边缘检测

  gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 转换为灰度图
  gray = cv2.GaussianBlur(gray, (5, 5), 0)        # 高斯滤波
  edged = cv2.Canny(gray, 75, 200)                # 边缘检测




  3. 进行轮廓检测，对轮廓按面积大小排序，找到最外层轮廓（包含所有文档区域

  cnts, hierarchy = cv2.findContours(edged.copy(), cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)    # 查找轮廓
  cnts = sorted(cnts, key=cv2.contourArea, reverse=True)[:5]                                  # 对轮廓按面积从大到小排序
  need = cnts[0]


  4. 将最外层轮廓近似为四边形

  peri = cv2.arcLength(need, True)                     # 获取最外层轮廓的周长
  approx = cv2.approxPolyDP(cnts[0], 0.02 * peri, True)



  5. 进行透视变换将文档矫正，二值化凸显内容

  # 3. 透视变换——关键所在
  warped = four_point_transform(orig, approx.reshape(4, 2) * ratio)

  # 4. 二值处理——凸显结果
  warped = cv2.cvtColor(warped, cv2.COLOR_BGR2GRAY)
  ref = cv2.threshold(warped, 100, 255, cv2.THRESH_BINARY)[1]
  cv2.imwrite('scan.jpg', ref)




2.4 文档识别

• 方法
  利用tesseract-ocr进行文本识别

• 安装tesseract-ocr

  1. 下载安装包 tesseract-ocr-setup-x.xx.xxdev.exe
  2. 配置环境变量

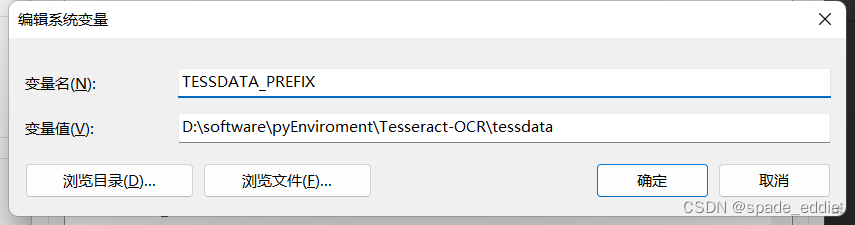

  • 系统变量

  • 路径变量：如 D:\software\pyEnviroment\Tesseract-OCR

  3. 测试

  tesseract -v
  tesseract XXX.png result


• 安装pytesseract

  pip install pytesseract


  若后续有相关报错，可尝试：

  修改安装包中的tesseract_cmd 路径：
  \Anaconda3\envs\YOUR_ENVS_NAME\Lib\site-packages\pytesseract\pytesseract.py
  原：tesseract_cmd = ‘tesseract’
  现：tesseract_cmd = ‘D:\software\pyEnviroment\Tesseract-OCR\tesseract.exe’

• 识别代码

    gray = cv2.medianBlur(ref, 3)           # 对图像进行中值滤波

    filename = "{}.png".format(os.getpid())
    cv2.imwrite(filename, gray)             # 保存滤波结果

    text = pytesseract.image_to_string(Image.open(filename))    # 文档识别
    with open("result.txt", 'w') as f:

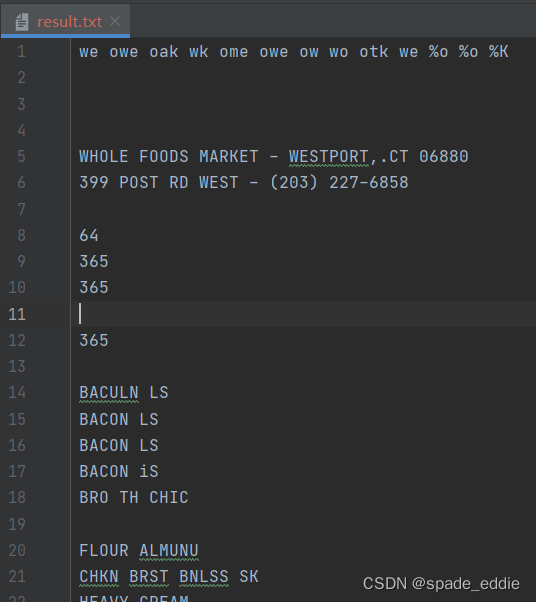

        f.write(text)                       # 将结果写入文档
    os.remove(filename)
    cv_show("output", gray)                 # 显示中值滤波后的图片

三、项目完整代码

import os
import cv2
import argparse
import pytesseract
import numpy as np
from PIL import Image


def parse():
    """设置自己的参数"""
    parser = argparse.ArgumentParser(description="set your identity parameters")
    parser.add_argument("-i", "--image", default="./images/receipt.jpg", type=str,
                        help="Path to the image to be scanned")

    opt = parser.parse_args()
    # opt = vars(opt)   # 可用于返回参数的‘字典对’对象
    return opt


def cv_show(name, img):
    """绘图，避免重复造轮子"""
    cv2.imshow(name, img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()


def order_points(pts):
    """对4个坐标点进行排序：左上，右上，右下，左下"""
    rect = np.zeros((4, 2), dtype="float32")

    # 计算左上，右下；左上特点：x+y最小，右下特点：x+y最大
    s = pts.sum(axis=1)             # 计算每一个点的 x+y
    rect[0] = pts[np.argmin(s)]     # 得到左上点
    rect[2] = pts[np.argmax(s)]     # 得到右下点

    # 计算右上和左下；右上特点：y-x最小，左下特点：y-x最大
    diff = np.diff(pts, axis=1)
    rect[1] = pts[np.argmin(diff)]  # 得到右上点
    rect[3] = pts[np.argmax(diff)]  # 得到左下点

    return rect


def four_point_transform(image, pts):
    """根据4组对应点进行透视变换"""
    # 1. 获取输入坐标点
    rect = order_points(pts)    # 对坐标点进行排序
    tl, tr, br, bl = rect       # 依次对应：左上，右上，右下，左下；即A,B,C,D

    # 2. 计算输入的w和h值
    widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))   # 计算CD的长度
    widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))   # 计算AB的长度
    maxWidth = max(int(widthA), int(widthB))

    heightA = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))  # 计算BC的长度
    heightB = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))  # 计算AD的长度
    maxHeight = max(int(heightA), int(heightB))

    # 3. 定义变换后对应坐标位置
    dst = np.array([
        [0, 0],
        [maxWidth - 1, 0],
        [maxWidth - 1, maxHeight - 1],
        [0, maxHeight - 1]], dtype="float32")

    # 4. 透视变换
    M = cv2.getPerspectiveTransform(rect, dst)                      # 根据4组对应点，计算投射变换矩阵
    warped = cv2.warpPerspective(image, M, (maxWidth, maxHeight))   # 透视变换

    return warped


def resize(image, width=None, height=None, inter=cv2.INTER_AREA):
    """根据自定的宽/高进行等比例缩放图像"""
    dim = None              # 缩放后的图像尺寸
    h, w = image.shape[:2]  # 原始图像尺寸
    if width is None and height is None:
        return image
    if width is None:
        r = height / float(h)
        dim = (int(w * r), height)
    else:
        r = width / float(w)
        dim = (width, int(h * r))

    resized = cv2.resize(image, dim, interpolation=inter)
    return resized


if __name__ == '__main__':
    # =================== 参数预处理 ===================
    opt = parse()
    # ================== 图像文档矫正 ===================
    # 0. 图像预处理
    image = cv2.imread(opt.image)       # 读取图像
    ratio = image.shape[0] / 500.0      # 高度调整到500需要的比例
    orig = image.copy()                 # 原始图像
    image = resize(orig, height=500)    # 缩放图像

    # 1. Canny边缘检测
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 转换为灰度图
    gray = cv2.GaussianBlur(gray, (5, 5), 0)        # 高斯滤波
    edged = cv2.Canny(gray, 75, 200)                # 边缘检测

    # 展示预处理结果

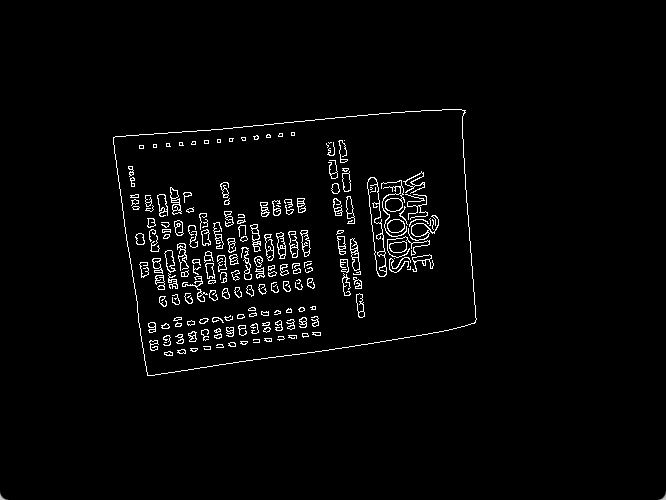

    print("STEP 1: 边缘检测")
    cv2.imshow("Image", image)
    cv_show("Edged", edged)

    # 2. 轮廓检测 —— 需要的是最外侧轮廓，其特点：周长/面积最大
    cnts, hierarchy = cv2.findContours(edged.copy(), cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)    # 查找轮廓
    cnts = sorted(cnts, key=cv2.contourArea, reverse=True)[:5]                                  # 对轮廓按面积从大到小排序
    need = cnts[0]                                                                              # 最外层轮廓

    peri = cv2.arcLength(need, True)                     # 获取最外层轮廓的周长
    # ----------------------------------------------------------
    # cv2.approxPolyDP(): 主要功能是把一个连续光滑曲线折线化，对图像轮廓点进行多边形拟合。
    # 参数：
    #   curve：表示输入的点集
    #   epsilon：表示从原始轮廓到近似轮廓的最大距离，它是一个准确度参数
    #   closed：表示是否封闭，True表示封闭的
    # ----------------------------------------------------------
    approx = cv2.approxPolyDP(cnts[0], 0.02 * peri, True)   # 轮廓拟合成四边形

    # 展示轮廓检测结果
    print("STEP 2: 获取轮廓")
    print("轮廓的角点个数：", len(approx))

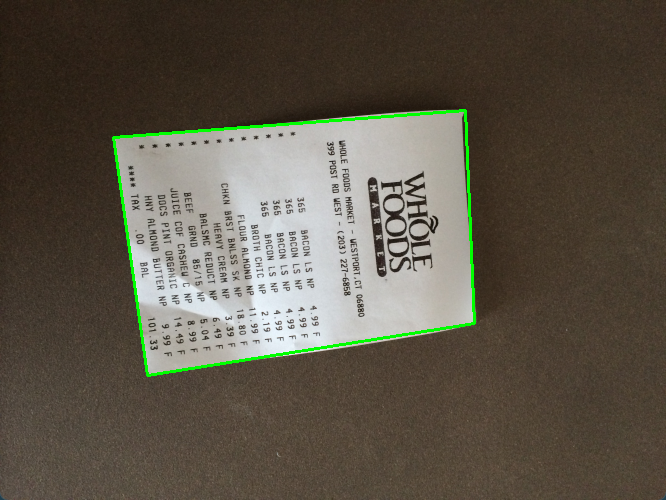

    cv2.drawContours(image, [approx], -1, (0, 255, 0), 2)
    cv_show("Outline", image)

    # 3. 透视变换——关键所在
    warped = four_point_transform(orig, approx.reshape(4, 2) * ratio)

    # 4. 二值处理——凸显结果
    warped = cv2.cvtColor(warped, cv2.COLOR_BGR2GRAY)
    ref = cv2.threshold(warped, 100, 255, cv2.THRESH_BINARY)[1]
    cv2.imwrite('scan.jpg', ref)

    # 展示结果
    print("STEP 3: 变换")
    cv2.imshow("Original", resize(orig, height=650))

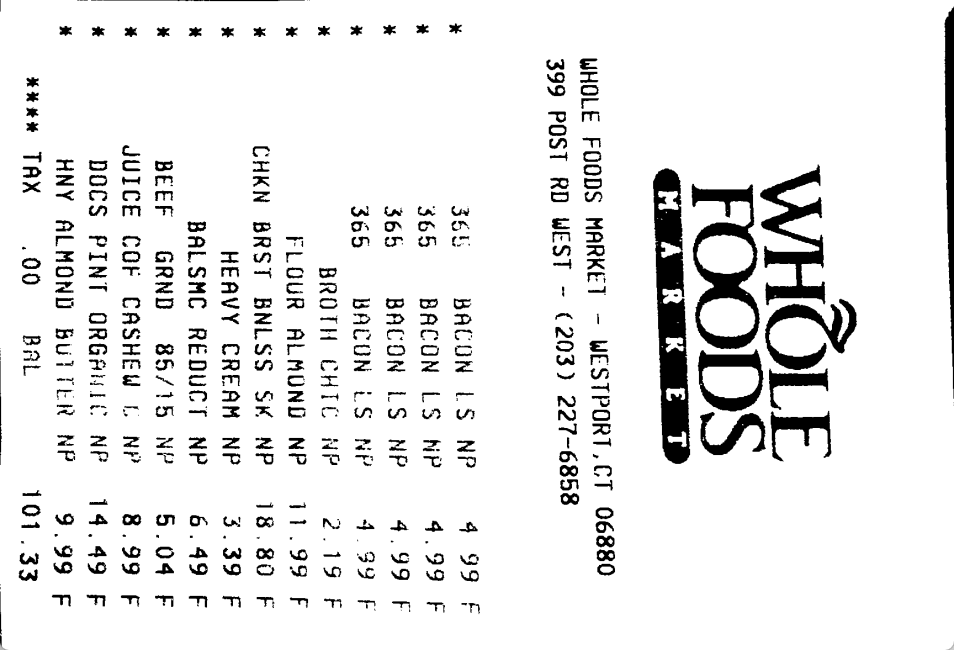

    cv_show("Scanned", resize(ref, height=650))

    # 5. 文档识别
    gray = cv2.medianBlur(ref, 3)           # 对图像进行中值滤波

    filename = "{}.png".format(os.getpid())
    cv2.imwrite(filename, gray)             # 保存滤波结果

    text = pytesseract.image_to_string(Image.open(filename))    # 文档识别
    with open("result.txt", 'w') as f:
        f.write(text)                       # 将结果写入文档
    os.remove(filename)
    cv_show("output", gray)                 # 显示中值滤波后的图片
