大家对于计算机网络的认知可能是——细、碎、杂，所以做起题来常常感觉力不从心。计网在408中只会考到一道大题，所以我们通过历年真题可以发现，其实它很有套路，是围绕物理层、数据链路层、网络层、传输层、应用层这几个层次当中的设备与协议展开命题的。因此，我总结了一张包含各个层次典型设备的图，我们从图入手，分析如何运用各种协议传送数据，一层层剖析命题思路~

一、思路总结

（一）计算机网络层次结构

1.基本内容

首先要明白，计算机网络是分为很多层次的，在OSI模型中分为物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。在传输过程中，设备属于哪个层次，就将数据解析到哪一层次，并如实修改相应的地址（目的MAC地址、源MAC地址等），要记住传输层是从下至上第一个端到端的协议。

2.PDU与SDU

PDU是协议数据单元，是工作中相同协议层的实体之间交换数据的基本单元。
SDU是服务数据单元，下层协议为上层协议提供服务，上层协议数据单元PDU将会成为下层的服务数据单元SDU。

各层传输的信息内容与PDU如下：

各层之间PDU与SDU的关系如下：

3.各层协议之间的联系

从下至上各层协议之间是有联系的，比如TCP基于IP、BGP基于TCP，也就是说在TCP协议外面要再“套”一层IP首部，各层协议之间的关系如下图：

各个协议的中文名与简要解释如下：

4.几个重要协议

其中最为重要、最常考大题分析的有四个协议，它们的传输单位如下：

(1)MAC协议

关于MAC地址，长度为6B，每个设备出厂即拥有全球唯一的MAC地址，采用十六进制格式，例如“0F-11-21-24-56-A6”。

(2)IP协议

关于IP地址，长度为4B，采用点分10进制表示格式，例如“192.168.0.1”，在表示网络时，使用子网掩码或者CIDR表示，例如“192.168.128.0/25”，或者，子网掩码为“255.255.255.128”的网络地址“192.168.128.0”。

同一链路相连的在一个子网。

分类的IP地址：

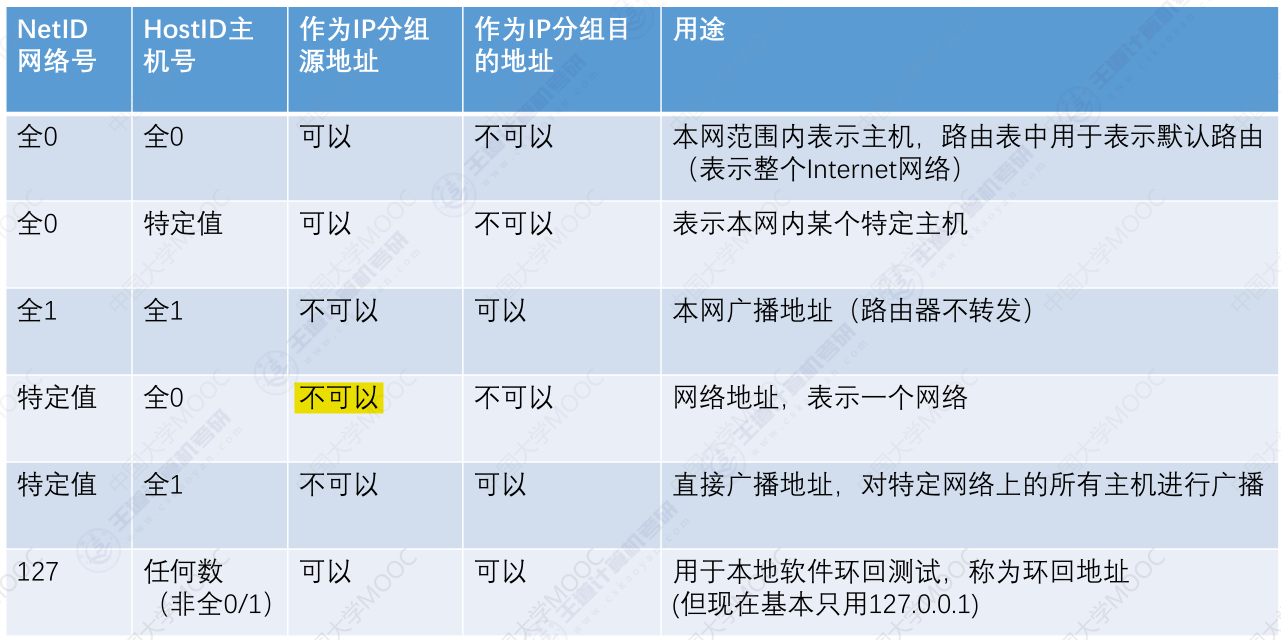

特殊的IP地址：

全0在网络号上代表本网、在主机号上代表空，
全1在网络号上代表本网、在主机号上代表广播，
特定值在网络号上代表特定网络、在主机号上代表特定主机。

私有IP地址：

10.0.0.0～10.255.255.255

172.16.0.0～172.31.255.255

192.168.0.0～192.168.255.255

(3)TCP协议

(4)UDP协议

(5)重点内容

（二）例子：如何联系互联网中的另一台主机

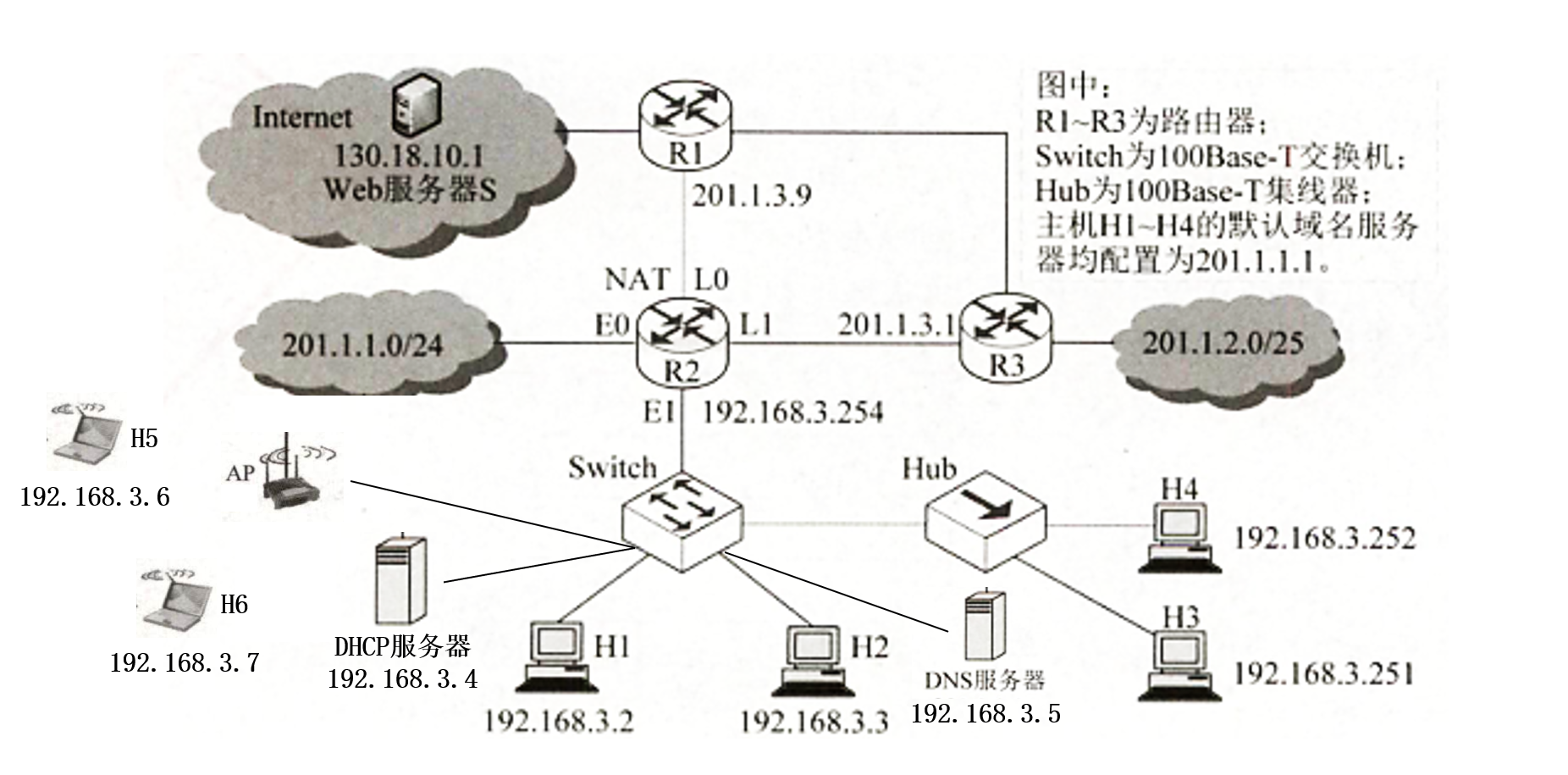

先看一张包含计算机网络涉及到的主要设备的一张图，几乎所有计网大题都是从此图衍生出来的：

解读：由层次结构从下至上的重要设备是——集线器（不划分冲突域、广播域）、交换机（划分冲突域、不划分广播域）、路由器（划分冲突域、划分广播域），这三个设备是解题的重要抓手，因为同属一个广播域就是属于一个网段，所以集线器、交换机各端口连接的设备都属于同一网段，各端口没有自己的IP地址，而路由器各个端口有各自的IP地址，而且各端口连接的设备属于不同网段。

现在有一个问题：如何与互联网中另一台主机取得联系？（比如本图中的H3主机要向Web服务器S发出请求）

我对此步骤进行了总结，下面的内容包含各种协议的使用规则，相当于借这个例子对各种协议的要点做了个大杂烩，一起来看看吧 ~

具体步骤：

1.DHCP得到私有IP地址

H3刚刚加入这个网段，还没有自己的“名字”——私有IP地址，所以它得先向DHCP服务器要个IP地址。

步骤如下：

1. DHCP发现报文（主机广播询问：“有没有DHCP服务器呀？”）：源IP地址为0.0.0.0，目的IP地址为255.255.255.255。
2. DHCP提供报文（DHCP服务器回答：“有！”）：源IP地址为DHCP服务器地址，目的IP地址为255.255.255.255。
3. DHCP请求报文（主机询问DHCP服务器：“那我用你给我的IP地址啦？”）：源IP地址为0.0.0.0，目的IP地址为255.255.255.255。
4. DHCP确认报文（DHCP服务器回答：“用吧！”）：源IP地址为DHCP服务器地址，目的IP地址为255.255.255.255。

2.DNS将域名映射为IP地址

现在用户在H3上访问了一个域名，但只有域名而没有对方的IP地址，就好像只知道要找“王先生”但不知道他具体叫什么名字，这让H3很苦恼，要想找到对应域名的IP地址，就要求助于DNS服务器了。

有两种查询方式：递归查询（一层一层问）与迭代查询（一个一个问）

3.ARP将IP地址转换为MAC地址

虽然知道了“王先生”（域名）的真实名字是“王二麻子”（IP地址），但是这天下叫这名字的多了去了，如何知道“王先生家的门牌号”（MAC地址）呢？这个要问ARP。

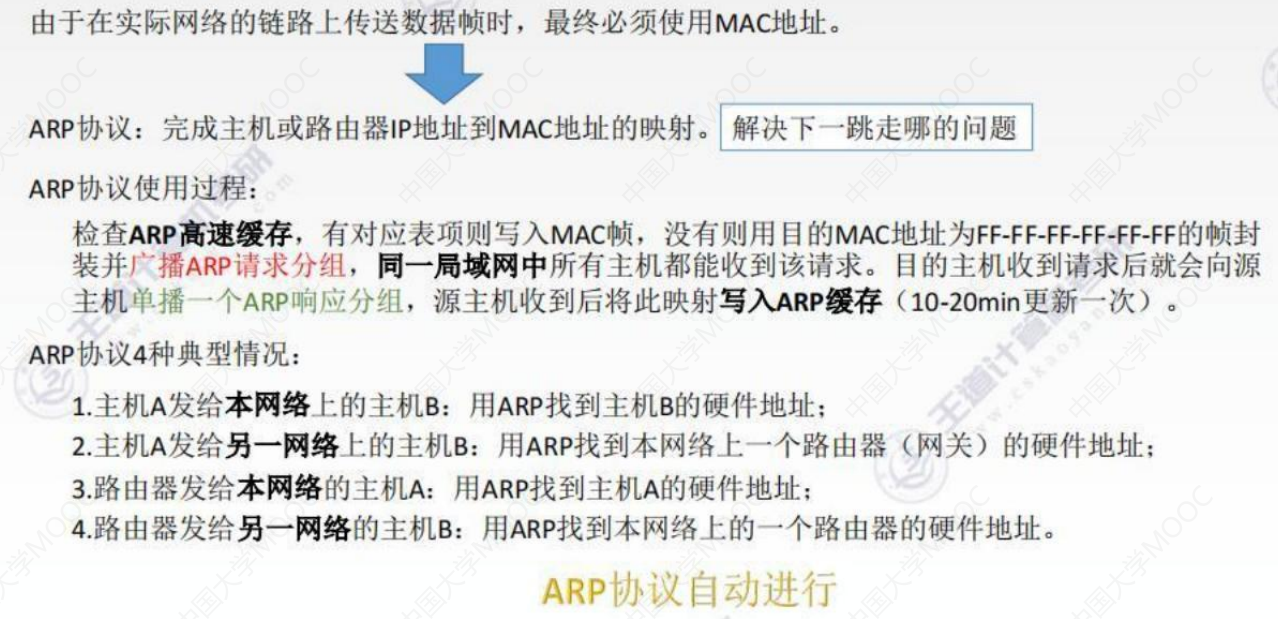

过程如下图：

重要表1：ARP表

建立过程：检查ARP高速缓存，有对应表项则写入MAC帧，没有则用目的MAC地址为FF-FF-FF-FF-FF-FF的帧封装并广播ARP请求分组同一局域网中所有主机都能收到该请求。目的主机收到请求后就会向源主机单播一个ARP响应分组，源主机收到后将此映射写入ARP缓存(10-20min更新一次)。

4.NAT转换私有IP为公有IP

知道了“门牌号”（MAC地址），H3给请求宝宝设置好源、目的地址，一层层穿好“衣服”（封装），目送请求宝宝出发了！但是走到了NAT路由器，却不让数据通过？原因是要“出国”（从专用到因特网）必须得有“护照”（公有IP地址），仅有“身份证”（私有IP地址）是不行的，NAT路由器人帅心善，直接将私有IP地址转换为公有IP！

直接根据NAT表进行转换：

5.RIP、OSPF、BGP路由转发

到了国外，人生地不熟，怎么找呢？这时就要用到RIP和OSPF提供的“州内地图”（内部网关）和BGP提供的“州际地图”（外部网关）。

1. OSPF工作原理：向自治系统内所有路由器广播完整的网络拓扑和链路费用信息；
2. RIP工作原理：自治系统内每个路由器只和相邻路由器传播其本身的链路费用信息，特点是：邻居交换路由，最远可传十六，好消息穿的快，坏消息传的慢；
3. BGP工作原理：与其他自治系统的BGP发言人交换链路可达信息。

重要表2：路由表（路由器）

建立过程：可通过RIP、OSPF等建立

要点：
（1）转发时遵循“最长前缀匹配原则”，即对于能匹配多个表项的情况，选择匹配前缀最长的；
（2）默认路由的目的IP地址为0.0.0.0/0，只有当前面的所有目的网络都不能和分组的目的P地址匹配时才使用；
（3）可对相同前缀的子网进行路由表项聚合；

重要表3：转发表（交换机）

交换机有自学习功能

6.TCP、UDP与对方建立连接

终于到了王先生的家，和他取得了联系，下面就要和他进行连接，方便后续更多数据的传送，这里要用到可靠传输TCP或者不可靠传输UDP。

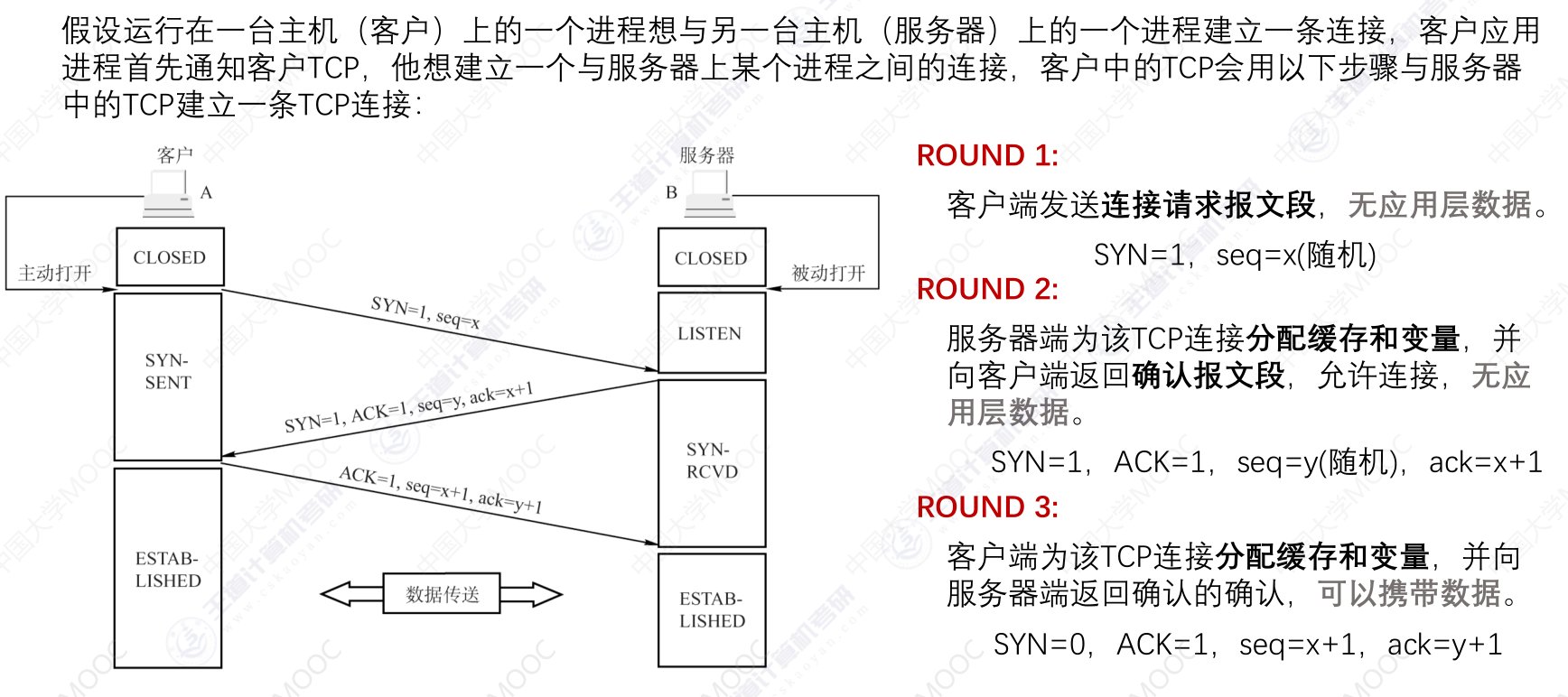

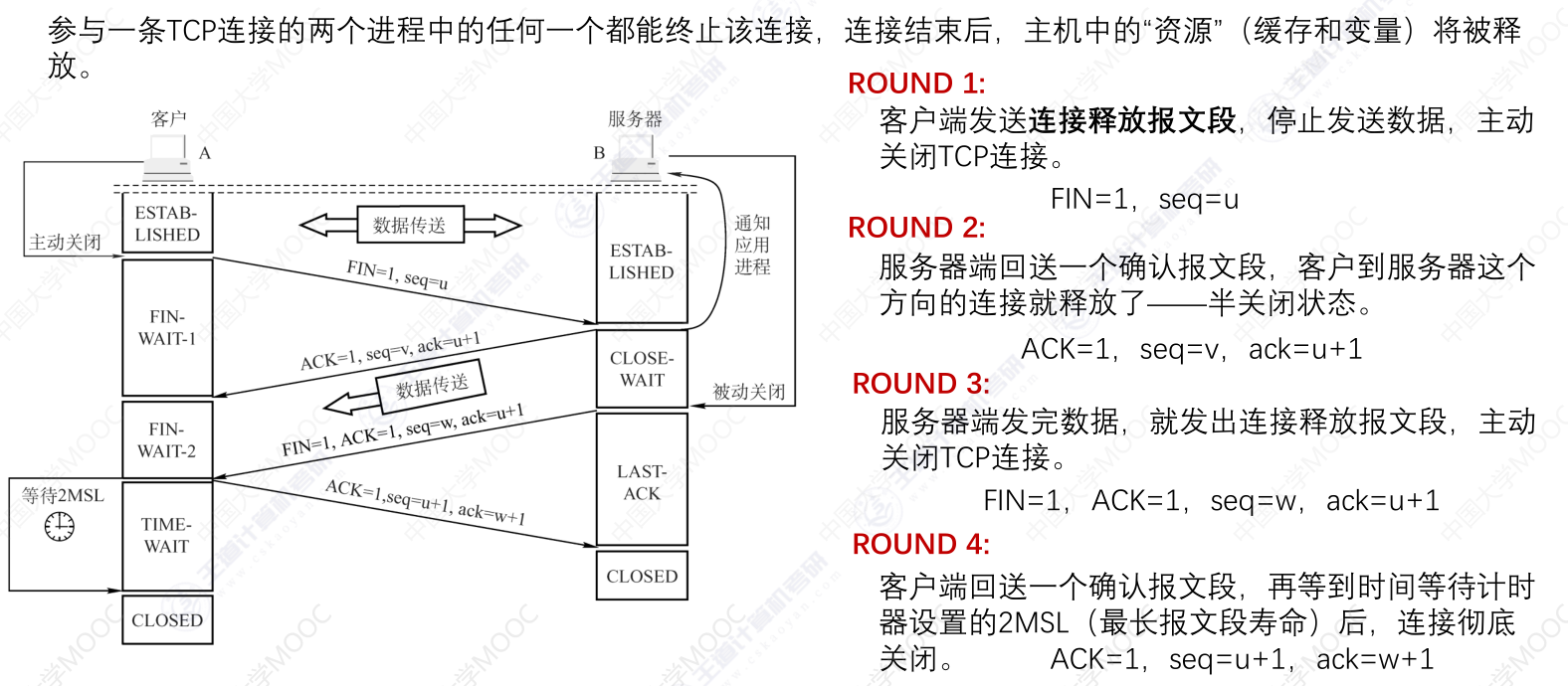

关于TCP的三次握手和四次握手，总结如下：

7.应用层协议，启动！

不同应用层协议的工作过程不同，详见我的另一篇文章：【408精华知识】速看！应用层协议考点大总结！！，其中DNS协议在前面已有说明。

二、真题解答

1.2009

解题思路
拿到题，先看三大设备——集线器、交换机、路由器，本题仅有路由器。

（1）看第一问，要对网段202.118.1.0/24进行划分，由于网络号占了24位，主机号还剩8位，最多可表示254（256-全1代表广播-全0代表本机）个主机，故平分给两个子网，拿出主机号第一位纳入网络号，那么子网1和子网2的IP地址如下：

子网1	子网2
202.118.1.128/25	202.118.1.0/25

子网1和2的IP地址可以互换，其中子网1可以分配的IP地址有126（128-全1-全0）个，子网2可以分配的IP地址有126（128-全1-全0）个，大于120个，分配达到要求。

（2）路由表要求包含目的IP、子网掩码、下一跳、接口，根据（1），R1路由表如下：

目的IP地址	子网掩码	下一跳	接口
202.118.1.128	255.255.255.128	直接到达	E1
202.118.1.0	255.255.255.128	直接到达	E2
202.118.3.2	255.255.255.255	202.118.2.2	L0
0.0.0.0	0.0.0.0	202.118.2.2	L0

其中互联网是千万个网络的聚合，因此不能在路由表上展现出来，采用默认路由IP地址为0/0。

（3）路由聚合是倒着的子网划分，寻找两个子网网络号重合的部分。

目的IP地址	子网掩码	下一跳	接口
202.118.1.0	255.255.255.0	202.118.2.1	L0

2.2010

解题思路
（1）主机甲和主机乙之间单向传播延迟时间：10μs。
两台主机均检测到冲突时，最短所需时间和最长所需时间对应下面两种极端情况。
①主机甲和主机乙同时各发送一个数据帧，信号在信道中发生冲突后，冲突信号继续向两个方向传播。因此，甲乙两台主机均检测到冲突时，最短需经过10μs。
②主机甲（或主机乙）先发送一个数据帧，当该数据帧即将到达主机乙（或主机甲）时，主机乙（或主机甲）也开始发送一个数据帧。这时，主机乙（或主机甲）将立即检测到冲突；而主机甲（或主机乙）要检测到冲突，冲突信号还需要从主机乙（或主机甲）传播到主机甲（或主机乙），因此，甲乙两台主机均检测到冲突时，最长需经过20μs。

（2）信道利用率计算公式如下：

故有效传输速率=

3.2011

解题思路
（1）Web服务器的IP地址是Web请求IP数据报的目的IP地址，由于IP数据报前加了MAC首部，其长度为6+6+2=14B，故需将数据帧前14B除去后才是IP首部，而目的IP地址在IP首部中处于第17B-20B，即40 aa 62 20，转换为点分十进制后是64.170.98.32，这就是服务器的IP地址。

由于主机与路由器R直接相连，故R是它的下一跳也是默认网关，其MAC地址就是数据帧MAC首部中的目的MAC地址，即00-21-27-21-51-ee。

（2）采用ARP协议确定目的MAC地址，封装ARP请求时，还不知道目的MAC地址，所以设置为FF-FF-FF-FF-FF-FF。

（3）HTTP/1.1协议以持续的非流水线方式工作时，服务器响应后仍然在一段时间内保持这个连接，客户机收到前一个请求的响应后才能发出下一个请求。第一个RTT用于请求Web页面，客户机收到第一个请求的响应后（之后还有五个请求），每访问一次对象就用一个RTT，每个RTT传输一个对象，共需要传输6个对象(1个html页面和5个JPEG小图像)，所以共需要6个RTT。

（4）私有地址和Internet上的主机通信时，必须由NAT路由器进行网络地址转换，把IP数据报的源P地址（本题为私有地址10.2.128.100）转换为NAT路由器的一个全球IP地址（本题为101.12.123.15)。IP数据报每经过一个路由器，生存时间TTL值就减1，并重新计算首部校验和。若P分组的长度超过输出链路的MTU，则总长度字段、标志字段、片偏移字段也要发生变化。

4.2012

解题思路

5.2013

解题思路
（1）路由表结构如下：

目的网络	下一跳	接口
194.17.20.128/25	直接到达	E0
153.14.5.0/24	R1	S0
194.17.20.0/23	R3	S1

由于要求路由表项尽可能少，进行路由聚合，写入表中。
（2）通过E0接口转发。
（3）BGP协议，TCP协议

6.2014

解题思路
（1）路由表结构如下：

目的网络	下一跳	接口
192.1.1.0/24	直接到达	E0
192.1.5.0/24	R3	L1
192.1.6.0/23	R2	L0

由于要求路由表项尽可能少，将192.1.6.0/24和192.1.7.0/24进行路由聚合，得到192.1.6.0/23，写入表中。

（2）根据路由表，应从L0接口转发该分组，由于经过两跳到达目的IP地址，所以TTL-2=62。

（3）需要增加一条默认路由（假设新增接口L2）：

目的网络	下一跳	接口
0.0.0.0	直接到达	L2

7.2015

解题思路
（1）IP地址的前24位为网络号，8位可表示主机号，除去静态分配的IP地址以及全0、全1不可用，故主机2到主机N动态分配IP的最大范围为111.123.15.5/24~111.123.15.255/24。

由于还未分配到IP地址，且不知道DHCP在哪，只能本网广播，故源IP地址为0.0.0.0，目的IP地址为255.255.255.255。

（2）首先要通过ARP将IP转化为MAC，而ARP为空，故将目的MAC地址设置为ff-ff-ff-ff-ff-ff，广播寻找默认网关的MAC地址。

下一跳是网关，目的地址为00-a1-a1-a1-a1-a1

（3）可以访问到WWW服务器，因为它们同属一个网段，但是不能访问Internet，因为DHCP服务器作为默认网关不能与Internet相连。

8.2016（？）

解题思路
（1）第二次握手的SYN、ACK均为1，第一次握手发送1个段，故确认号ack=101。

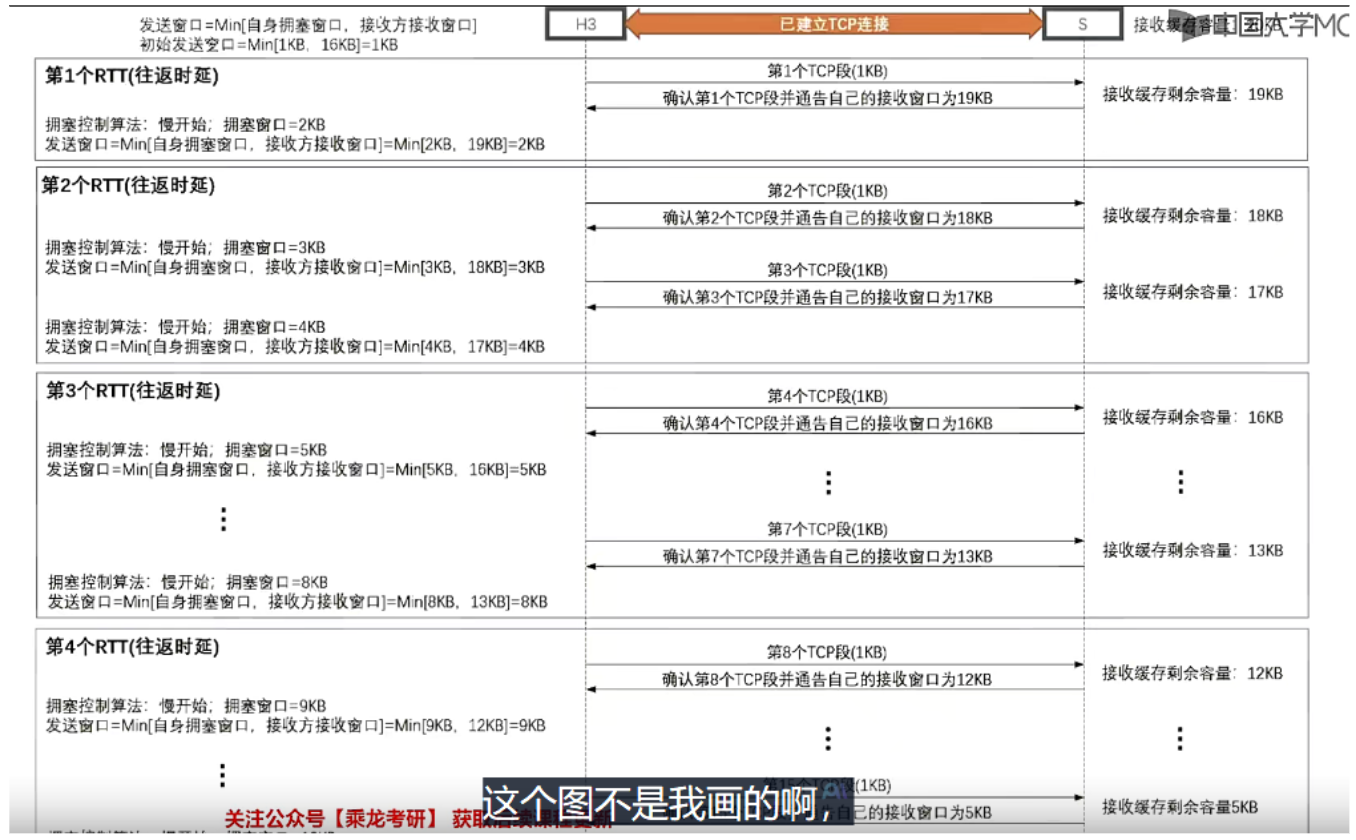

（2）接收缓存为20KB，根据快重传原则，在发送第8个确认段时，H3已发送了8个MSS大小的数据，故接收窗口变为（20KB-8KB=12KB）。

H3的拥塞窗口变化为9B。

发送窗口变为9B。（发送窗口=min（拥塞窗口，接收窗口））

（3）当H3的发送窗口等于0时，下一个待发送段的序号是20K+101=20×1024+101=20581。

H3从发送第1个段到发送窗口等于0时刻为止，平均数据传输速率是20KB÷(5×200ms)=20KB/s=20.48kbps。

（4）从t时刻起，S释放该连接的最短时间是：1.5×200ms=300ms。

10.2018

解题思路
（1）由于是将192.168.1.0/24均分给两个子网，所以两个子网的IP地址空间分别为192.168.1.0/25、192.168.1.128/25，故销售部子网的广播地址为192.168.1.127，技术部子网的子网地址为192.168.1.128/25。由于技术部已分配192.168.1.129-192.168.1.208，所以可分配的还剩192.168.1.209-192.168.1.253，共45台主机。

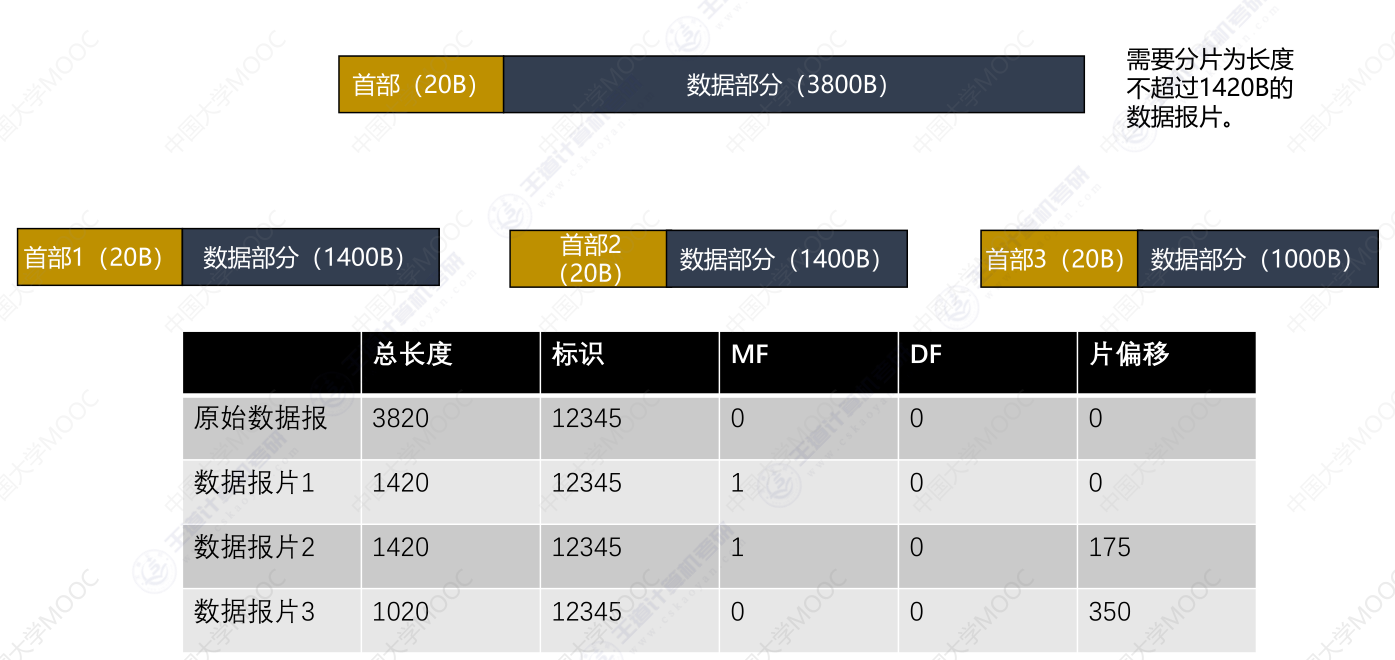

（2）一般来说，MTU指的是链路层MTU，也就是IP数据报的最大长度，故如果总长度为1500B，除去头部20B，数据占1480B，而技术部的数据链路层MTU为800B，也就是说除去头部20B后数据最多780B，但是由于片偏移量必须是8B的整数倍，所以对1480B的数据进行分片，可以分为两片，第一片数据长度776B，第二片数据长度为704B。故一个最大IP分片封装数据的字节数是776B，至少分为两个分片，第一个分片的偏移量为0，第二个分片的偏移量是97。

11.2019

解题思路
（1）由于H1和H2处于同一网段，H2和H4处于同一网段，所以可知设备一可以隔离广播域（网段），设备二和设备三不可以隔离广播域，故设备一为路由器，设备二和设备三为以太网交换机。

（2）设备一的接口需要配置IP地址，IF2的IP地址为192.168.1.1，IF3的IP地址为192.168.1.65.

（3）为保证拥有私有IP地址的四个主机能够访问互联网，R需要提供NAT服务。

（4）该数据报是对本网所有主机进行广播的数据报，所以H4可以收到该数据报。

12.2020

解题思路
先找到集线器、交换机、路由器的位置，确定整个网络的骨架。

（1）需要进行NAT配置，将私有ip地址转化为公有ip地址。

（2）这里主要涉及的知识点是经过NAT路由器后源、目的IP地址的转变。

初始时源IP地址为192.168.1.2，目的IP地址为203.10.2.2。

经过R3转发后源IP地址为203.10.2.6，目的IP地址为203.10.2.2。

经过R2转发后源IP地址为203.10.2.6，目的IP地址为192.168.1.2。

13.2021（非常经典）

解题思路(这个题的过程要仔细看，是一个完整的访问非本网主机的过程)
先找到集线器、交换机、路由器的位置，确定整个网络的骨架。t₀时刻，H1的ARP表和S的交换表为空。

H1利用浏览器通过域名请求访问Web服务器。由于要先解析域名，查询该域名对应的P地址，所以要先向本地域名服务器发送DNS查询报文。

ARP表为空，因此需要先发送ARP请求分组，查询本地域名服务器对应的MAC地址，这个帧的目的MAC地址是FF-FF-FF-FF-FF-FF。

S接收到这个帧，在交换表中记录MAC地址为00-11-22-33-44-cC,位于端口4，然后广播该帧。当本地域名服务器收到ARP请求后，向H1发送ARP响应分组。

S接收到这个帧，在交换表中记录MAC地址为00-11-22-33-44-bb,位于端口1，然后将该帧从端口4发送出去。得到了域名对应的IP地址，发现不在本局域网中，需要通过路由表转发。

H1的ARP表中没有路由器对应的MAC地址，因此需要先发送ARP请求分组，查询路由器对应的MAC地址，这个帧的目的MAC地址是FF-FF-FF-FF-FF-FF。

S接收到这个帧，广播该帧。当路由器收到ARP请求后，向H1发送ARP响应分组。S接收到这个帧，在交换表中记录MAC地址为00-11-22-33-44-aa,位于端口2，然后将该帧从端口4发送出去。现在，H1就能发送HTTP请求了。

在整个过程中，并没有涉及H2,H2没有主动发送数据，因此S不会记录H2的MAC地址和端口。

（1）根据上面我们总结的“如何联系互联网中的另一台主机”，可知过程是先通过DHCP得到私有IP地址，这里已有IP地址所以不需要用到这个协议，然后再通过DNS将域名转化为IP，通过ARP将IP化为MAC，故还用到的应用层协议是DNS协议。

通过UDP、IP、CSMA/CD协议逐层封装的。

（2）
00-11-22-33-44-cc，4
00-11-22-33-44-bb，1
00-11-22-33-44-aa，2

（3）2个，封装ARP查询报文的以太网帧，MAC地址未确定，所以是FF-FF-FF-FF-FF-FF。

14.2022

解题思路
（1）由于H2、H3同属一个冲突域，而H1和H2同属于一个广播域但是不属于一个冲突域，所以设备1是交换机，设备2是集线器。

（2）根据最小帧长计算公式，最远距离s=210m。

（3）M是DHCP发现报文。

由于是广播的，所以能接收到。

由于此时还不知道DHCP服务器的MAC地址，所以设置为FF-FF-FF-FF-FF-FF。
（3）根据802.11局域网/无线局域网的帧头格式，属于From AP型，可知地址1、地址2、地址3分别为：00-11-11-11-11-E1、00-11-11-11-11-C1、00-11-11-11-11-D1。

写在后面

这个专栏主要是我在学习408真题的过程中总结的一些笔记，因为我学的也很一般，如果有错误和不足之处，还望大家在评论区指出。希望能给大家的学习带来一点帮助，共同进步！！!
