文章目录

虚函数指针与虚函数表
this 指针
动态绑定

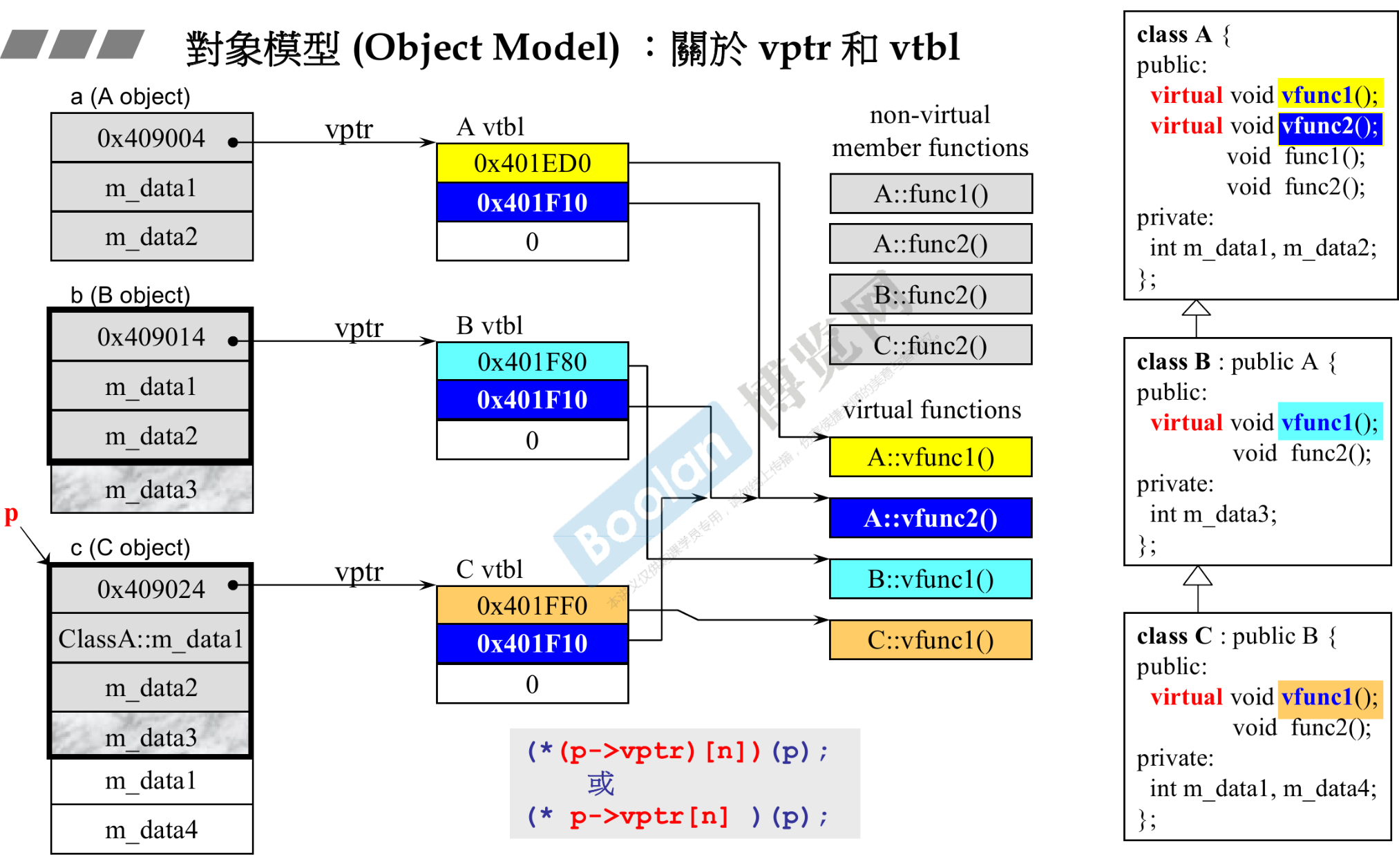

虚函数指针与虚函数表

虚函数指针 vptr 是每个含有虚函数的对象的隐式成员，它指向存储虚函数地址的 vtbl。
虚函数表 vtbl 是一个类级别的表格，记录了所有虚函数的地址，实现了多态和动态绑定。
继承关系中，子类会继承父类的虚函数调用权，并可以通过重写虚函数更新 vtbl 中的条目。
无论类中虚函数数量多少，每个对象只增加一个 vptr 指针，节省了内存开销，同时支持高效的运行时动态函数调用。

这种机制使得 C++ 能够在运行时根据对象的实际类型调用合适的函数实现，是面向对象编程中实现多态的重要手段。
在这里插入图片描述

1. 虚函数的引入与目的

虚函数：C++ 允许在基类中声明虚函数，以实现多态（polymorphism）。多态的核心在于运行时能够根据实际对象类型调用正确的函数实现，而非仅根据静态类型决定。
动态绑定：虚函数机制实现了函数调用的动态绑定（runtime binding），即在运行时决定调用哪个函数，而不是在编译时静态绑定。

2. vptr（虚函数指针）

概念：
当一个类中存在至少一个虚函数时，编译器会在该类的对象中隐式地加入一个指针成员，这个指针称为 vptr。
作用：
- vptr 指向当前对象对应的虚函数表（vtbl）。
- 每个对象都有自己的 vptr，但所有同一类型的对象通常共享同一个 vtbl。
内存占用：
- 无论该类中定义了多少个虚函数，对象中只会增加一个 vptr（在 32 位系统上一般为 4 字节，在 64 位系统上则可能为 8 字节）。

3. vtbl（虚函数表）

概念：
vtbl 是一个存储虚函数地址的数组（或表格），它记录了类中所有虚函数的入口地址。
作用：
- 当程序调用虚函数时，通过对象的 vptr 定位到对应的 vtbl，再从表中取出相应的函数地址，从而实现动态调用。
- 例如，调用过程可以描述为：
```
(* (p->vptr)[n])(p)
```
  其中，p 是指向对象的指针，p->vptr 是虚函数指针，vtbl 中的第 n 个元素即为需要调用的虚函数地址。

4. 虚函数机制与继承

继承与重写：
- 当子类继承父类时，子类对象包含了父类的部分。如果父类含有虚函数，子类会继承这些虚函数的调用权。
- 子类可以选择重写（override）父类的虚函数，此时其 vtbl 中相应的虚函数地址会指向子类的实现。
共享与独立：
- 同一类型的所有对象共享同一个 vtbl。
- 当存在继承关系时，如果子类没有重写父类的虚函数，则子类对象的 vptr 会指向父类的 vtbl；如果子类重写了某些虚函数，则编译器会为子类生成一个新的 vtbl，这个表中部分条目会替换为子类的实现地址。

5. 虚函数调用过程

对象创建：
当创建一个包含虚函数的对象时，编译器自动将 vptr 设置为指向该类对应的 vtbl。
调用虚函数：
当调用虚函数时，程序首先通过对象的 vptr 定位到虚函数表 vtble，然后根据虚函数在表中的位置（索引）取出实际函数地址，再通过这个地址进行函数调用。
- 这种机制称为“动态绑定”或“晚绑定”，因为实际调用哪个函数要等到运行时才能确定。

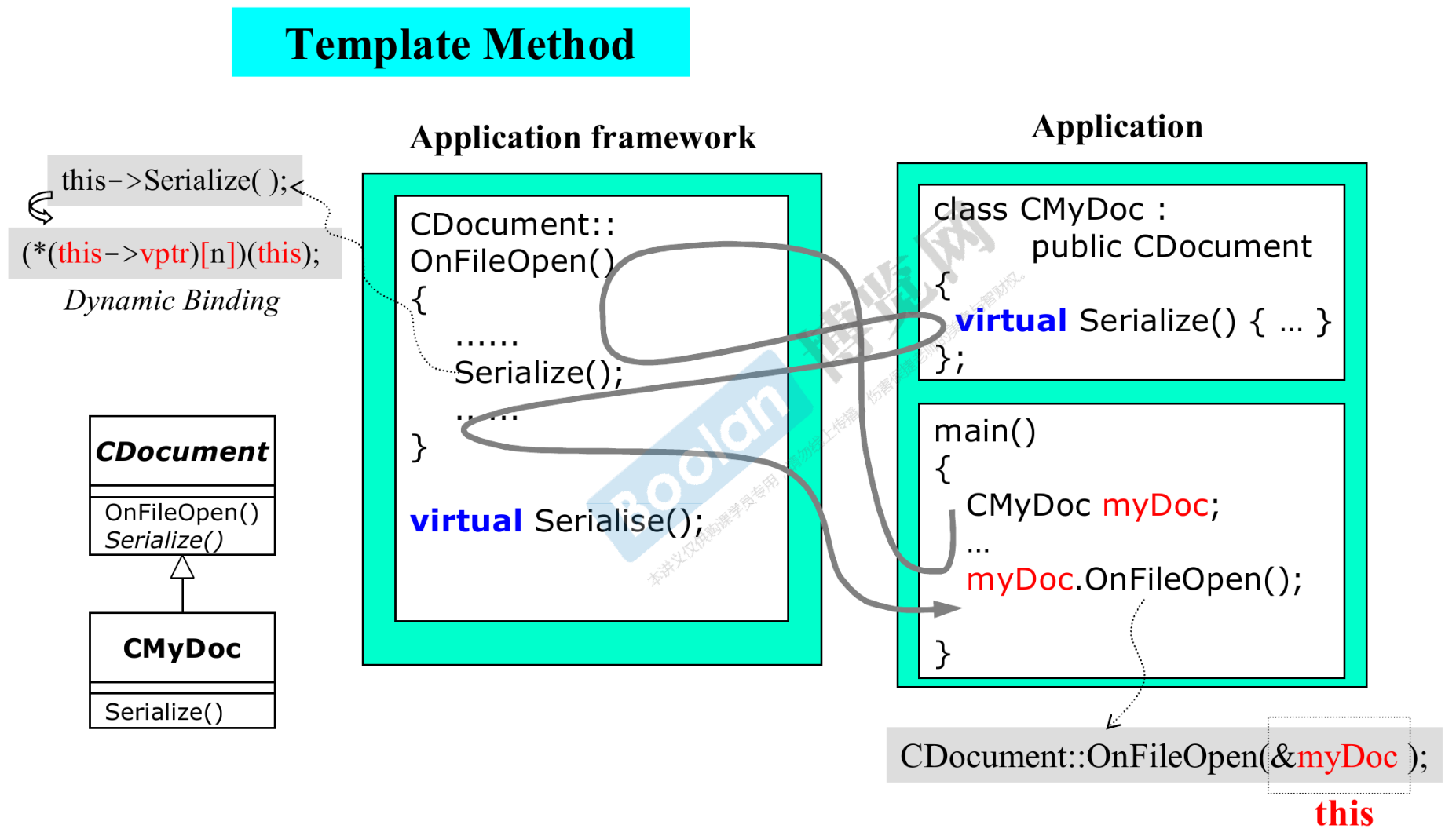

this 指针

在这里插入图片描述

1. 基类 `CDocument`

class CDocument {
public:
    virtual void Serialize() = 0; // 纯虚函数，由派生类实现
    void OnFileOpen() {
        // OnFileOpen的通用逻辑部分
        // 调用Serialize方法，动态绑定到派生类的实现
        Serialize();
    }
};

父类中其他可以通用，读文件这个函数Serialize设置为虚函数，需要override。

2. 派生类 `CMyDoc`

class CMyDoc : public CDocument {
public:
    virtual void Serialize() {
        // CMyDoc中具体的Serialize逻辑实现
        // 例如保存数据到文件等操作
        // ...
    }
};

我们定义一个读文档的类，那么serialize函数就要override成读文档的函数。

3. 主函数 `main`

int main() {
    CMyDoc myDoc; // 创建CMyDoc对象
    myDoc.OnFileOpen(); // 调用OnFileOpen方法，触发动态绑定的Serialize
    return 0;
}

调用serialize时，通过隐藏的this pointer来调用，因为myDoc.OnFileOpen，因此this就是myDoc（这里就是上面说的动态绑定，this指向的serialize，是重载过的虚函数），因此调用的是我们override之后的serialize函数。
这就是设计模式，模板方法

4. 代码说明

模板方法模式：
- 基类 CDocument 定义了一个算法骨架 OnFileOpen，其中包含了对纯虚函数 Serialize 的调用。
- Serialize 是一个虚函数，由派生类 CMyDoc 实现具体逻辑。
动态绑定：
- 在 main 函数中，调用 myDoc.OnFileOpen() 时，OnFileOpen 内部的 Serialize 会根据实际对象类型动态绑定到 CMyDoc::Serialize。
代码结构：
- 基类提供通用逻辑，派生类实现具体行为，体现了模板方法模式的核心思想。

动态绑定

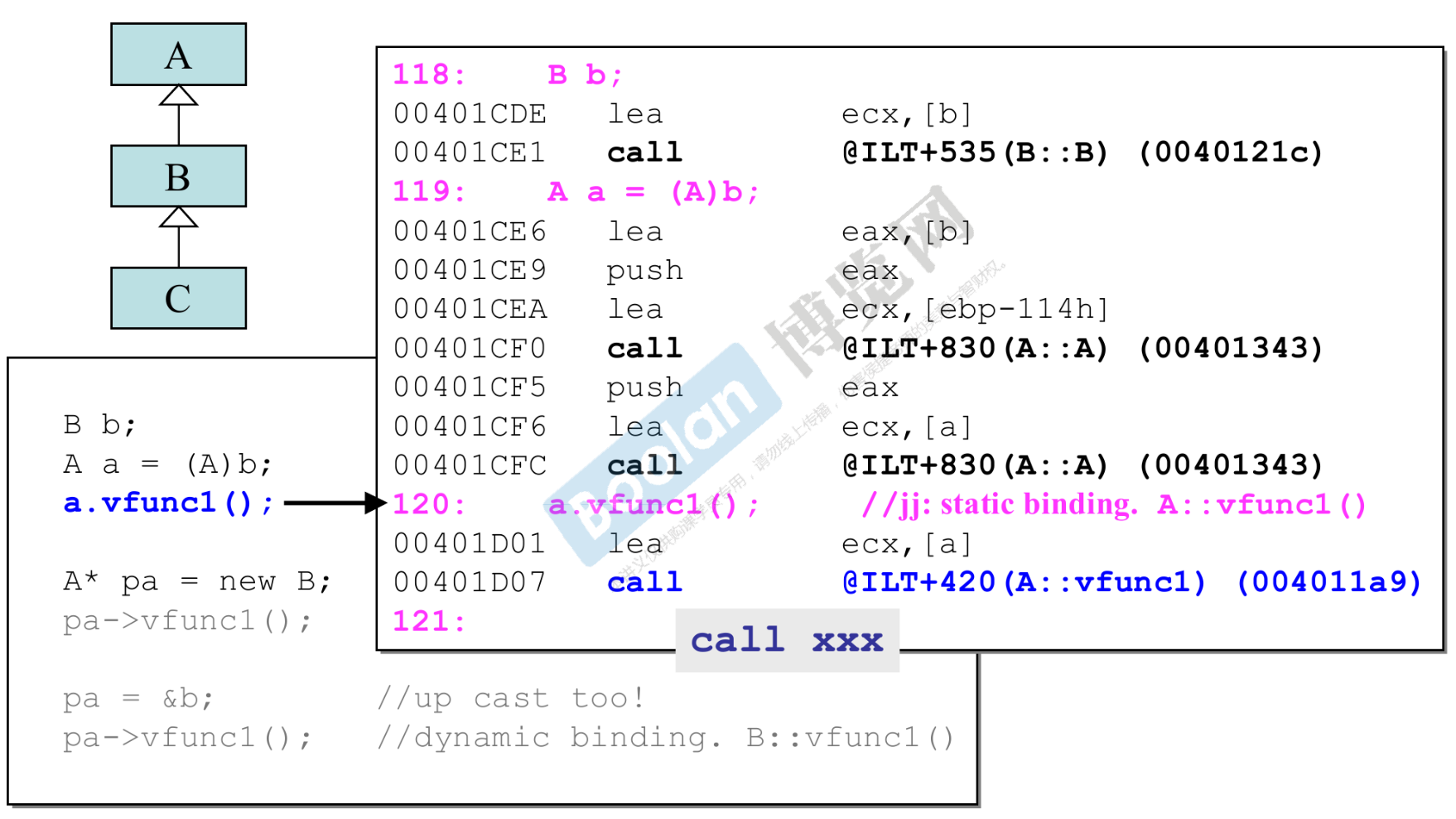

1. 静态绑定分析（对象调用）

在这里插入图片描述
代码场景

B b;
A a = (A)b;    // 将b强制向上转型为A类型对象
a.vfunc1();    // 通过对象直接调用虚函数

a.vfunc1()这是通过对象来调用（将B转成A类对象），是静态的调用。可以看到右边的汇编代码，调用call来执行（固定地址）。

关键机制

对象切片：A a = (A)b 会触发对象切片，仅保留基类A的成员数据，丢失B的派生类信息。
静态绑定特征：
- 汇编指令表现为 call @ILT+420(A::vfunc1) (004011a9)
- call后接固定地址（如004011a9），直接定位到基类A的虚函数实现
本质原因：
- 通过对象（非指针/引用）调用虚函数时，编译器在编译期即可确定具体函数地址，无需运行时多态。

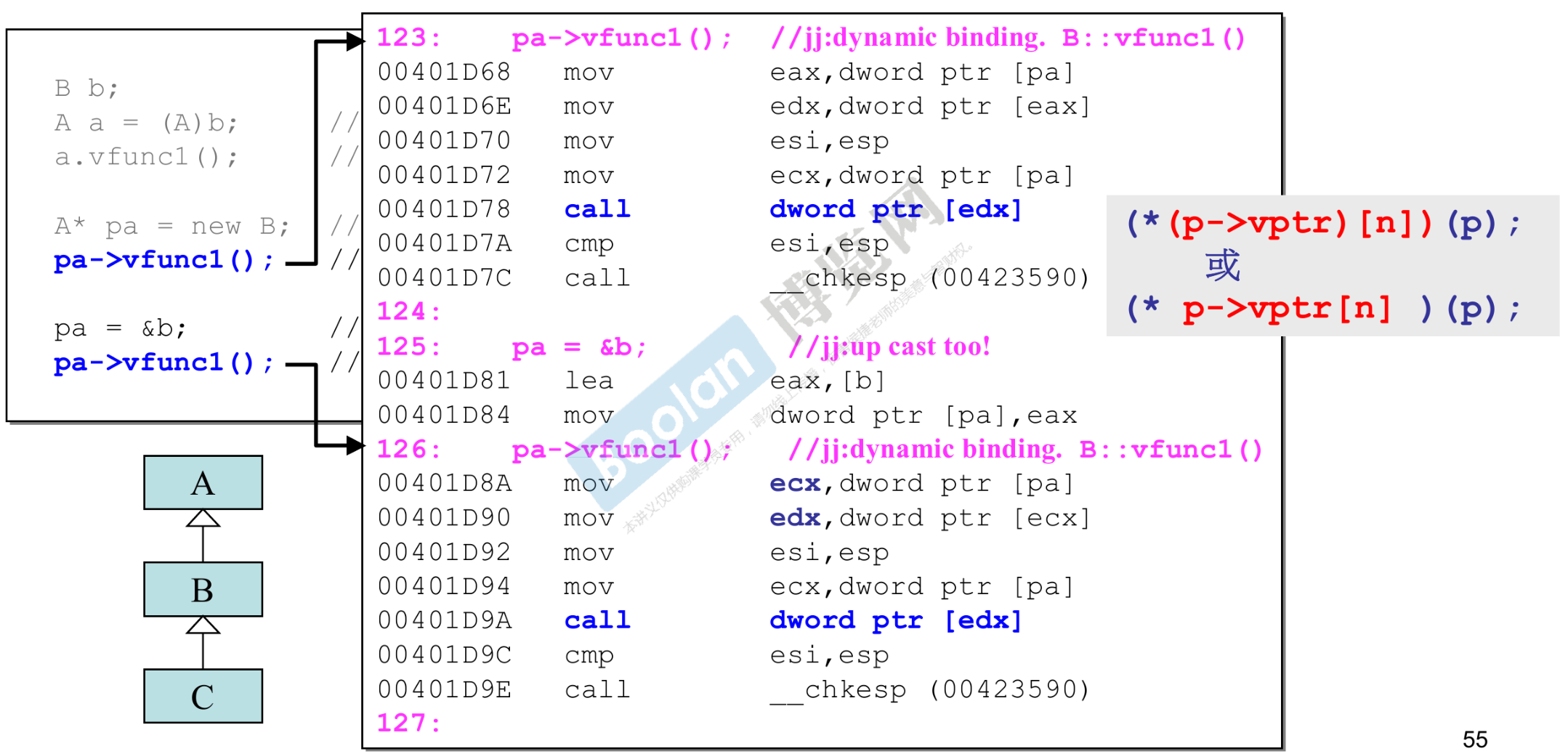

2. 动态绑定分析（指针调用）

在这里插入图片描述
代码场景

A* pa = new B;  // 向上转型，pa指向B类型对象
pa->vfunc1();    // 通过基类指针调用虚函数

这里是使用动态绑定调用。首先向上转型，new B的指针是A*，下面用指针调用函数，是动态的。从右边的汇编中可以看到，调用函数的时候，call的是dword ptr[edx]，即是vtbl中对应虚函数的位置。

动态绑定条件

通过指针或引用调用
调用的是虚函数
存在向上转型关系（基类指针指向派生类对象）

底层实现过程

虚表指针访问：

mov eax, [pa]          ; 获取对象头部的虚表指针(vptr)
mov edx, [eax]         ; 从虚表(vtable)中取第一个条目（即vfunc1地址）
call edx               ; 通过函数指针调用

虚表结构：
虚表偏移对应函数
0 B::vfunc1()
4 其他虚函数…
this指针传递：调用时隐含传递pa作为this指针，确保访问正确的对象数据。

虚表偏移	对应函数
0	B::vfunc1()
4	其他虚函数…

3. 核心对比

特性	静态绑定	动态绑定
调用方式	通过对象调用	通过指针/引用调用
绑定时机	编译期确定函数地址	运行期通过虚表查找函数地址
汇编特征	`call 固定地址`	`call 寄存器/内存地址`
对象完整性	可能发生对象切片	保持完整派生类对象信息
性能开销	无额外开销	需虚表查询，存在微小运行时开销
