10、ESP32 I2C通信

已于 2024-04-18 16:24:25 修改
阅读量1.6k 收藏 19
点赞数 6
分类专栏： ESP32基础速成 文章标签： 笔记
于 2024-04-11 20:29:55 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51358957/article/details/137651685
版权
本文介绍了I2C通信的基本概念、ESP32的I2C接口特性，包括地址扫描方法、主从设备数据交换（主发从收和主收从发）以及工作模式选择。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、I2C 电路

        I2C 的意思是 Inter Ientified Circuit，是一种同步、多主、多从通信协议。

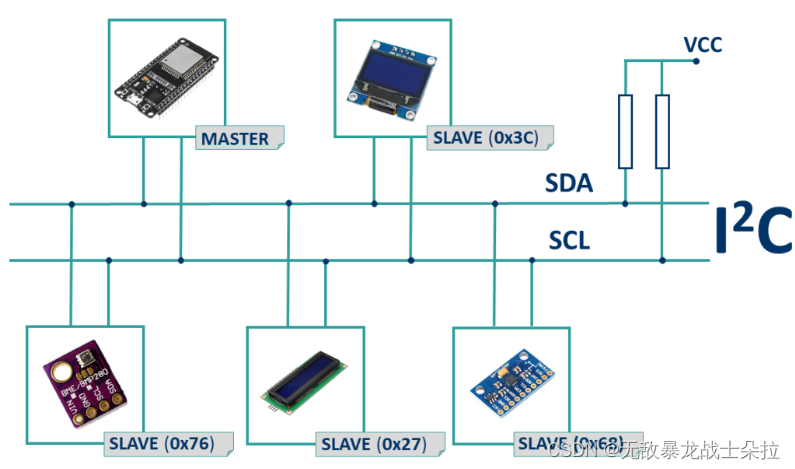

        电路 VCC、GND、SCL（时钟）、SDA（信号） 四根接线实现通信，设计时注意信号线接上拉电阻，可以设计为一个主站的多个从站 和 多个主控控制同一个从站 两种工作状态。

        ESP32 共有两个 I2C 总线接口，可用作 I2C 主站或从站，这两路 I2C 的引脚可以任意设置，默认 SDA（21）、SCL（22）。

        ESP32 的 I2C 接口支持：

  • 标准模式（100 Kbit/s）
  • 快速模式（400 Kbit/s）
  • 高达 5 MHz，但受 SDA 上拉强度限制
  • 7 位/10 位寻址模式
  • 双寻址模式。用户可以对命令寄存器进行编程以控制I²C接口，从而具有更大的灵活性

        SDA 和 SCL 线路处于低电平有效状态，所有使用时接入上拉电阻。5V 接入的典型值为 4.7k 欧，3.3V 接入的典型值为 2.4

最低0.47元/天 解锁文章
