强烈推荐：感谢b站一位上传教学视频的老师

1实验目的

学习使用Proteus仿真接口实验；
掌握CPU、接口芯片和外设的连接；
掌握汇编语言的编写和调试方法。

2实验内容

PA口接8个拨动开关K1-K8，PB口接8个LED。初始由开关K1-K8设定8位不同的值，当执行程序后LED按K1-K8初始设定的值点亮，并向右流动。8255工作在0方式。
手动产生单脉冲作为中断请求信号连接到MIRQ3上和SIRT10上。每按一次开关产生一次中断，使LED交替点亮和熄灭。
8255的PC6作为中断源连接到MIRQ3上，每向8259A发出中断请求，使LED指示等交替点亮和熄灭。中断5次后程序退出。

3实验过程及结果

3.1 8255实验

选择元器件
CPU：8086
接口芯片：8255A
译码电路：74LS138 用于选择接口芯片端口
由于proteus中有AD0–AD15部分总线是地址/数据分时复用的，因此需要使用74LS373地址锁存，74LS138作数据驱动，进行地址/数据线的分割。
另外还需要LED灯（LED-YELLOW）、开关（SWITCH）、电阻（RES）
连线

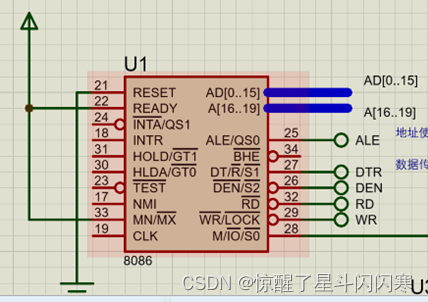

a) 8086相关连线

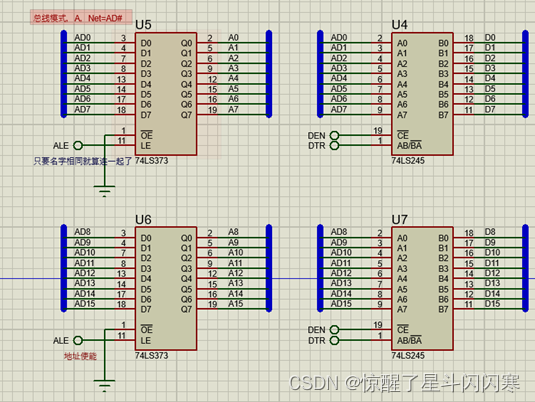

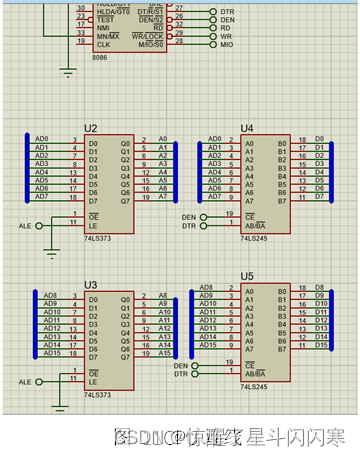

8086总线标号；将两片74LS373和两片74LS245连接到总线；转换为16位地址线和16位数据线；使能端连线.

图 1 8086连线
图 2 8086连线
b）连接片选线和8255面向8086的连线

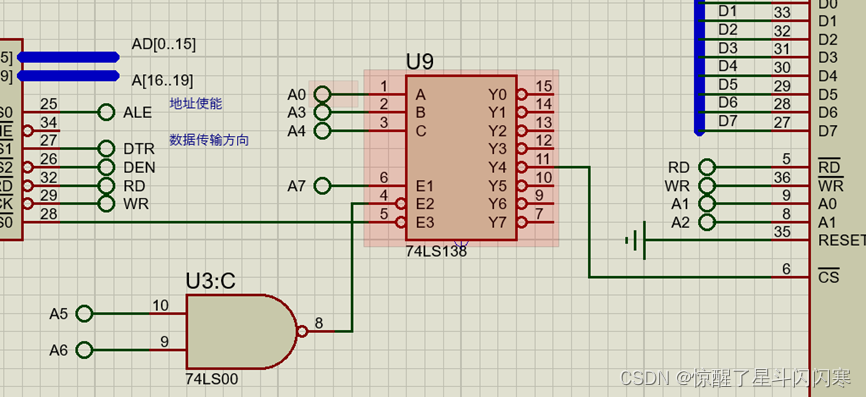

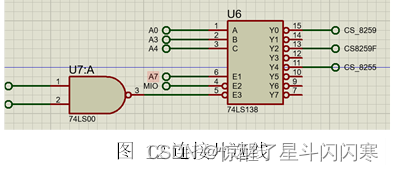

片选连线

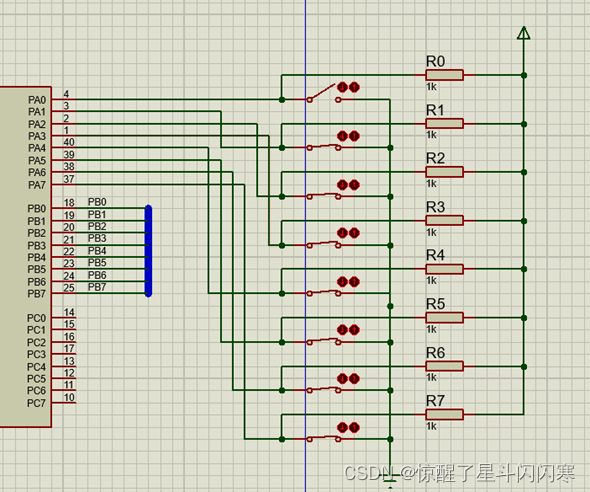

c) 连接开关
8个开关连接到A口，同时连接电阻和电源。注意接线美观。

在这里插入图片描述
d) 连接LED灯
注意接线美观；
注意电阻值不宜太大。

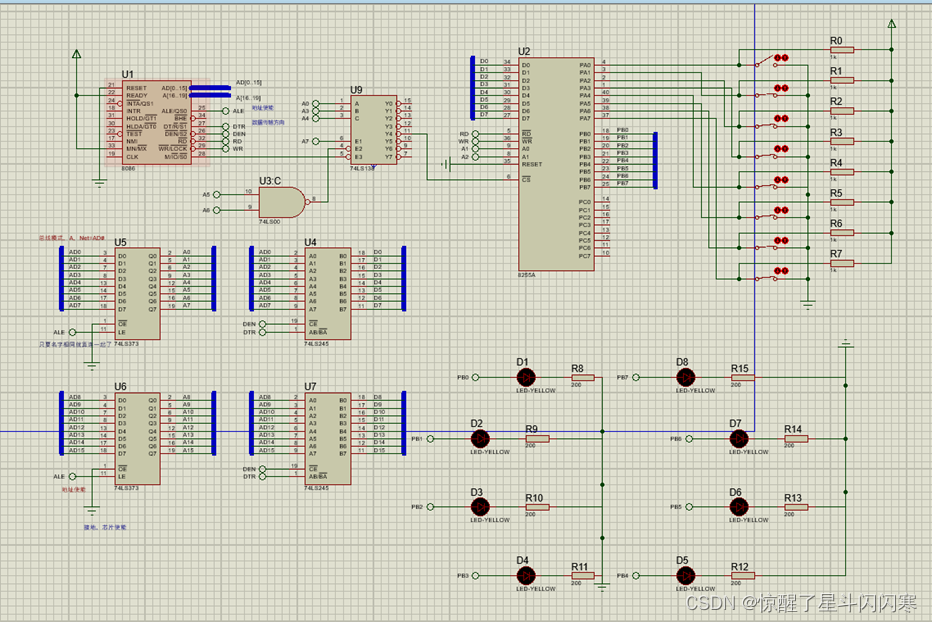

e) 完成接线；电路图见附录。

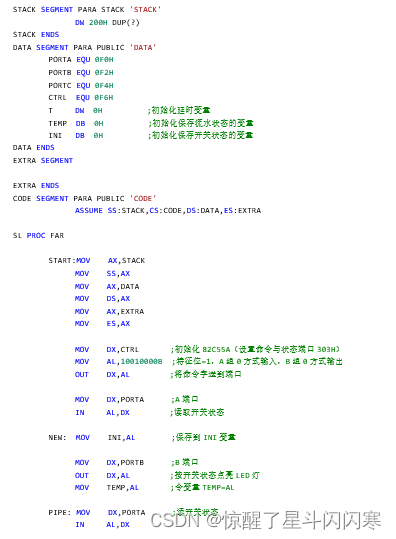

3. 写源程序

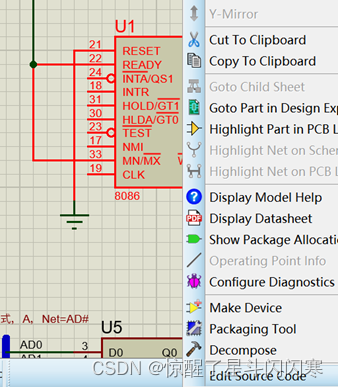

右击 8086 芯片，点击EDIT SOURSE CODE,粘贴常规实验中完成的实验源代码。

流水灯连线

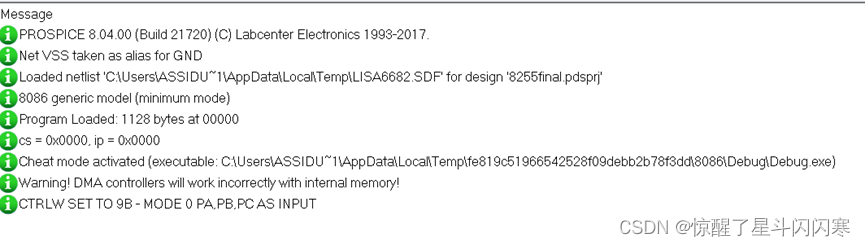

运行信息
4. 运行程序，发现达到预期效果。

3.2 8259 主片/从片控制中断

由于Proteus不具备dos中断功能，因此无法完成“在屏幕上显示字符”的任务。因此我将实验内容改为：由单脉冲控制中断，每中断一次，LED灯改变状态。

连线
a) 连接CPU。连线方式与8255相同。
b) 连接片选线，需要连接三片芯片。不能漏接。

端口地址分别为：PORTA -0F0H ；PORTB EQU 0F2H；PORTC EQU 0F4H；CTRL EQU 0F6H ；主片0E0H、0E2H；从片： 0E8H、0EAH

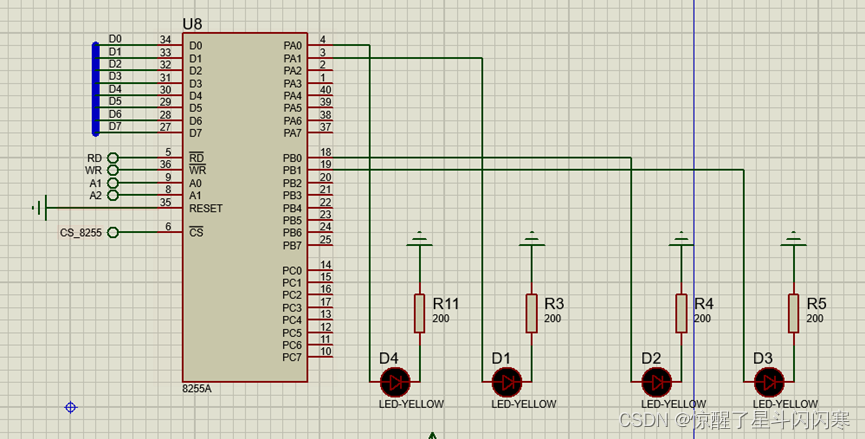

c) 连接8255，用于LED灯的显示。其中PA0,PA1由主片IRQ3控制，PB0,PB1由从片IRQ3控制
在这里插入图片描述

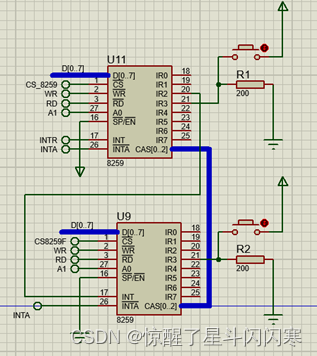

d）连接8259，分为主片和从片，主片IRQ3控制中断，IRQ2连接从片，从片的IRQ3也连接到一个脉冲信号产生装置button。

在这里插入图片描述

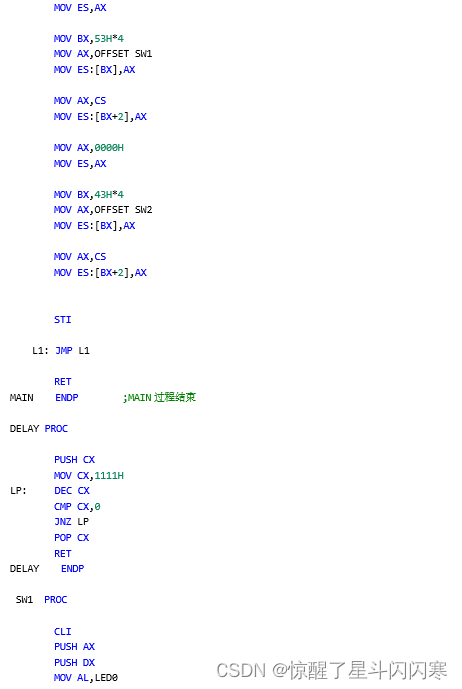

2. 编写源程序

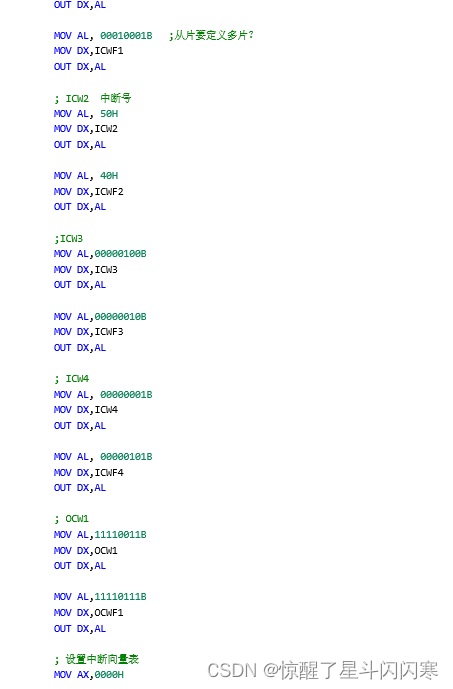

最关键的地方在于，Proteus仿真需要编写中断初始化程序：

 ; 8259 初始化
        CLI

        ; icw1      边缘,多片使用
        MOV AL, 00010001B
        MOV DX,ICW1
        OUT DX,AL

        MOV AL, 00010001B   ;从片要定义多片？
        MOV DX,ICWF1
        OUT DX,AL

        ; ICW2  中断号
        MOV AL, 50H
        MOV DX,ICW2
        OUT DX,AL

        MOV AL, 40H
        MOV DX,ICWF2
        OUT DX,AL

	    ;ICW3
	    MOV AL,00000100B
	    MOV DX,ICW3
	    OUT DX,AL

	    MOV AL,00000010B
	    MOV DX,ICWF3
	    OUT DX,AL

        ; ICW4
        MOV AL, 00000001B
        MOV DX,ICW4
        OUT DX,AL

    	MOV AL, 00000101B
        MOV DX,ICWF4
        OUT DX,AL

        ; OCW1
    	MOV AL,11110011B
        MOV DX,OCW1
        OUT DX,AL

        MOV AL,11110111B
        MOV DX,OCWF1
        OUT DX,AL

这其实是实验中最关键的部分，特别注意从片的定义方法。 在定义中断向量表时，需要注意到第三位为IRQi。在书写中断服务程序时，需要注意关闭中断的方式。

调试修改
代码通常需要经过很多次调试才能不出错。

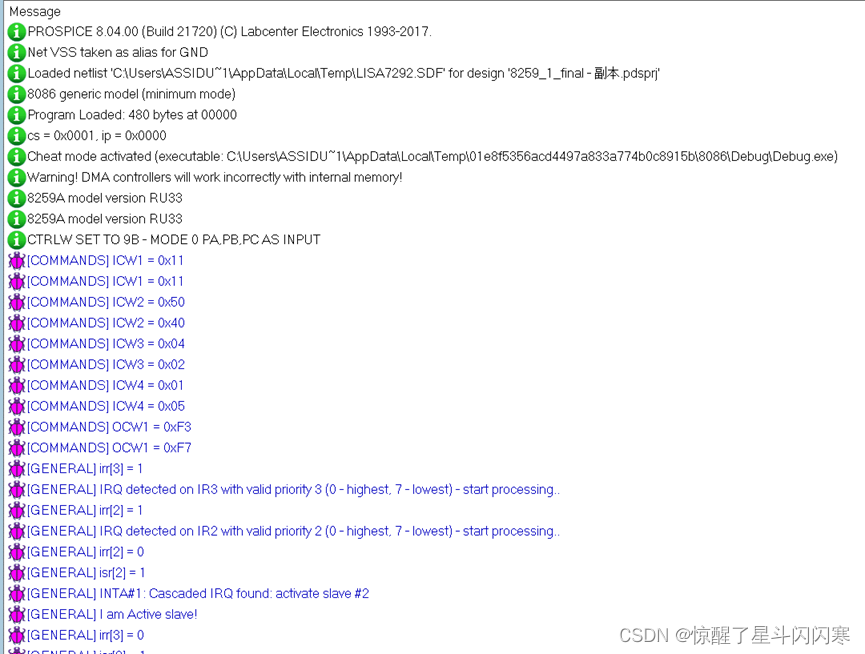

实验结果
观察输出信息和LED状态，发现达到了预期效果。

3.3 8255控制8259

这个实验应当在上个实验的基础上进行。通过8255的PC6输出高低电平控制中断，每中断一次LED灯变换一次。

连线

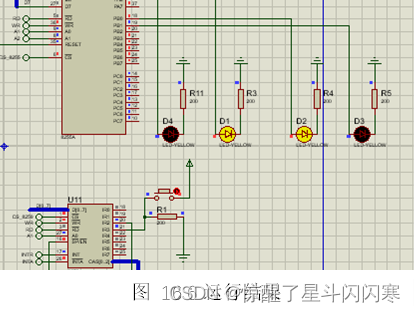

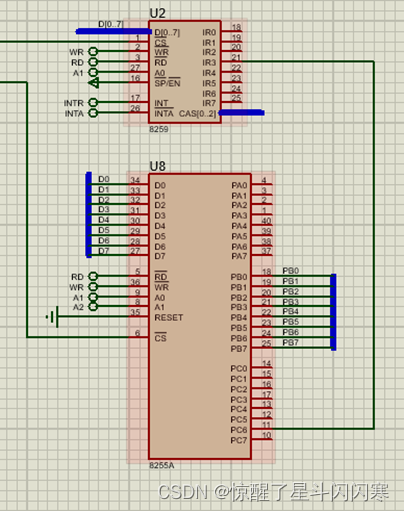

8086、片选、LED接法不再赘述，只要将8259的IR3接到PC6即可。
编码
编码关键仍是初始化和一些细节。详细代码和注释见附录

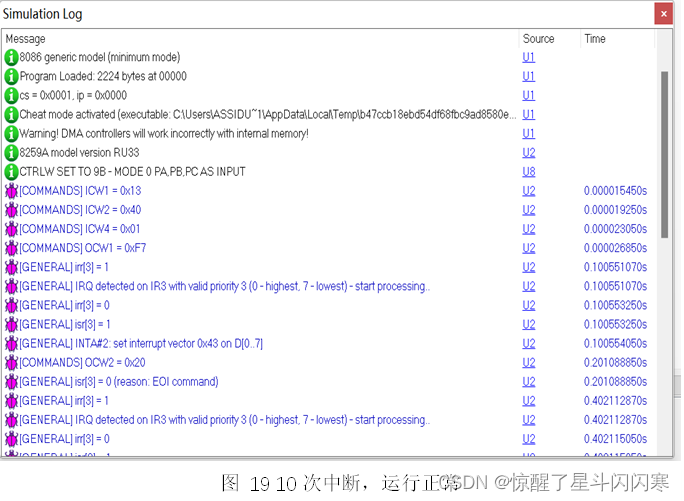

运行结果
可以观察到小灯闪烁5次。

实验中碰到的问题

如何装载程序？
一开始采用的是先用dosbox编译生成.exe文件再装载到8086中，这种方法比较繁琐，我不知道编译了多少exe…；
也可以直接载Proteus中编写程序，但是要安装编译器（系统-编译设置-安装）
如何连接CPU和8255完成片选？
应用74LS138完成片选。经过多次实验发现，如果选择0FFH以上的端口，即便采用与非门也始终无法成功片选，不知何故。同时如果采用连续端口，流水灯不会流动，不知何故。
为什么“流水灯”胡乱点亮，一点都不流水？
因为延时时间设置得比较短（200），所以视觉上流水灯没有按顺序点亮。一开始还以为程序写错了。
为什么会出现如下报错？延时时间设置得太大。
为什么出现了这种报错？可能是堆栈段定义错误，也可能是没能编译执行程序。
在8259第一个实验中，碰到的主要问题有：
从片的ICW1如何设置?
应设置为00010001B。表示边沿出发，多片使用，要写ICW4。
结束中断顺序对运行结果有影响吗？
有影响。应该先结束主片再结束从片。
为什么8259的A0要连接A1地址线？
否则就是无法片选成功。似乎和奇偶有关。
报错后如何排查错误？
首先检查电路图，确保没有问题之后，大多数报错都是由于代码有问题。比如：[GENERAL] CAS[0…2] disabled [U11] 这个报错，看似是CAS没有连接正确，实则为从片初始化有问题。
其次可以通过运行程序，观察运行信息的办法排错。Proteus运行信息界面忠实记录操作的内容和时间，可以排查程序错误出现在哪个部分。
最后需要注意一些细节错误。比如，子程序要push 和pop用到的寄存器，屏蔽字的定义，数据段定义类型，函数结尾应当RET，正确定义延时函数等等。
在8259-8255实验中，碰到的主要问题有：
中断正常，但是灯泡不亮。
原因是没有进行第二次初始化！注意8255控制端口既要负责给出PC6信号，也要对PB控制，因此点亮灯泡前必须再次初始化。被这个问题困扰了几个小时。
由此总结另一种排错技巧：可以将点亮LED的代码插入代码段的不同位置，如果运行程序成功点亮，那么点亮之前的代码基本正确。
为什么主程序最后必须写上一个无穷循环？
无解，否则程序会出错

5 主要参考资料

《微型计算机接口技术及应用》刘乐善
课程ppt
https://www.bilibili.com/video/BV1fu411r7x1/?spm_id_from=333.788&vd_source=8f5b28d9992a394432507eea910b9456

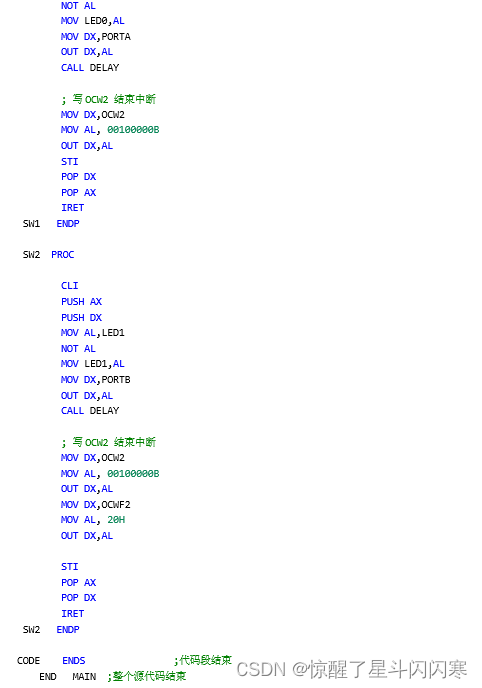

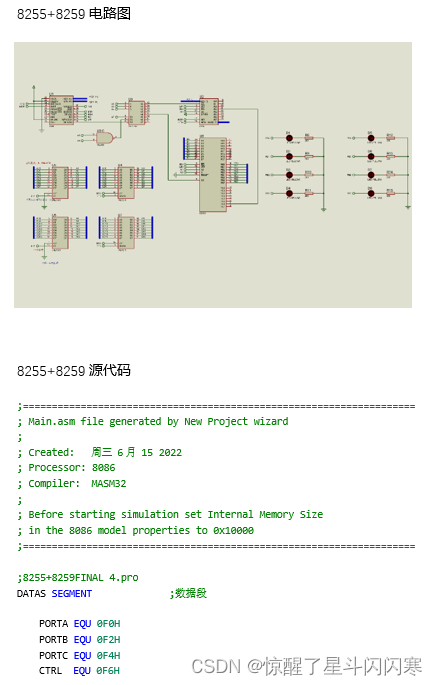

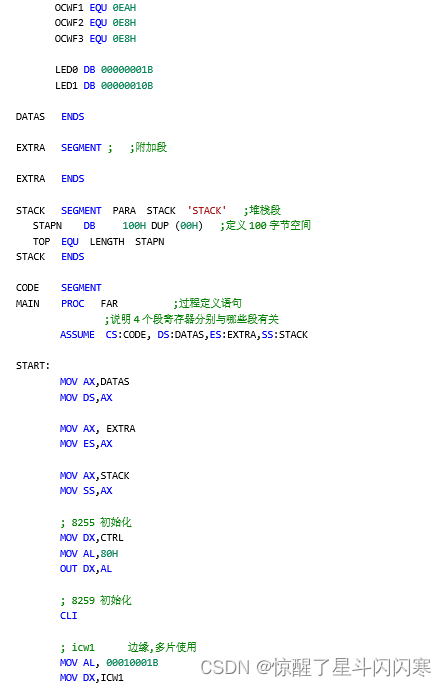

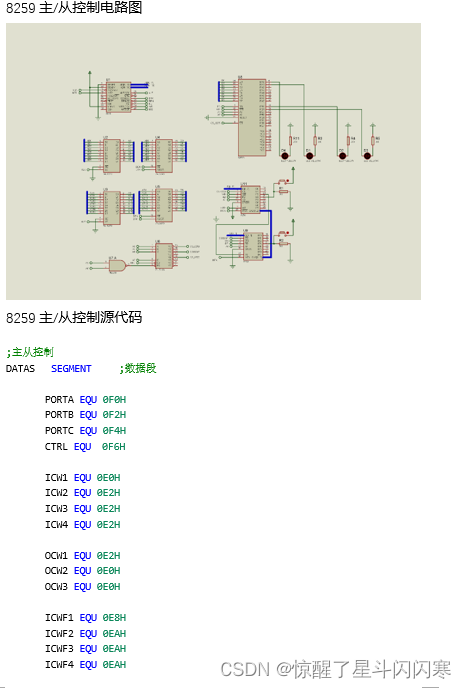

6 源码和电路图

8255实验
在这里插入图片描述

在这里插入图片描述

 ICW1  EQU 0E0H
    ICW2  EQU 0E2H
    ICW3  EQU 0E2H
    ICW4  EQU 0E2H

    OCW1  EQU 0E2H
    OCW2  EQU 0E0H
    OCW3  EQU 0E0H

    LED   DB  01011010B
    T     DW  0AH
DATAS ENDS

EXTRA SEGMENT        ;  ;附加段

EXTRA ENDS

STACK SEGMENT  PARA  STACK  'STACK'        ;堆栈段
    STAPN DB  800H DUP (00H)    ;定义100字节空间
    TOP   EQU LENGTH  STAPN
STACK ENDS


CODE SEGMENT
MAIN PROC   FAR                                         ;过程定义语句
    ;说明4个段寄存器分别与哪些段有关
          ASSUME CS:CODE, DS:DATAS,ES:EXTRA,SS:STACK

    START:MOV    AX,DATAS
          MOV    DS,AX

          MOV    AX, EXTRA
          MOV    ES,AX

          MOV    AX,STACK
          MOV    SS,AX

    ; 8255 初始化===========================================
          MOV    DX,CTRL
          MOV    AL,90H
          OUT    DX,AL

    ; 8259 初始化===========================================
          CLI

    ; icw1
          MOV    AL, 00010011B
          MOV    DX,ICW1
          OUT    DX,AL

    ; ICW2  中断号
          MOV    AL, 40H
          MOV    DX,ICW2
          OUT    DX,AL

    ; ICW4
          MOV    AL, 00000001B
          MOV    DX,ICW4
          OUT    DX,AL

    ; OCW1
          MOV    AL,11110111B
          MOV    DX,OCW1
          OUT    DX,AL

    ; 设置中断向量表========================================
    ; IR0
          MOV    AX,0000H
          MOV    ES,AX

          MOV    BX,43H*4
          MOV    AX,OFFSET IR0
          MOV    ES:[BX],AX

          MOV    AX,CS
          MOV    ES:[BX+2],AX
    ; 置PC6低位===============================================
          MOV    DX,CTRL
          MOV    AL,00001100B
          OUT    DX,AL
          CALL   DELAY

          MOV    CX,T                   ;中断次数

    LLL:  STI

          MOV    DX,CTRL
          MOV    AL,00001101B           ;高电平，触发中断
          OUT    DX,AL
          CALL   DELAY
    ;此处应有中断
          MOV    DX,CTRL
          MOV    AL,00001100B
          OUT    DX,AL
          CALL   DELAY

          DEC    CX
          CMP    CX,0
          JNZ    LLL

    L1:
          JMP    L1                                     ;咱也不知道为啥，反正不加就报错
          RET
MAIN ENDP                                               ;MAIN过程结束

;延时子程序===================================
DELAY PROC

          PUSH   CX

          MOV    CX,5555H
    LP:   DEC    CX
          CMP    CX,0
          JNZ    LP
          POP    CX

          RET
DELAY ENDP

;中断服务程序=================================================
IR0 PROC
          CLI
          PUSH   DX
          PUSH   AX

    ;重要，，重新给命令字点亮灯泡
          MOV    DX,CTRL
          MOV    AL,90H
          OUT    DX,AL

          MOV    AL,LED
          NOT    AL
          MOV    LED,AL
          MOV    DX,PORTB
          OUT    DX,AL

          CALL   DELAY

    ; 写OCW2 结束中断
          MOV    DX,OCW2
          MOV    AL, 00100000B
          OUT    DX,AL

          POP    AX
          POP    DX
          STI
          IRET
IR0 ENDP
CODE ENDS                                               ;代码段结束
    END   MAIN  ;整个源代码结束
