基于华为eNSP的计算机网络实验（端口VLAN划分，跨以太网交换机的VLAN扩展）

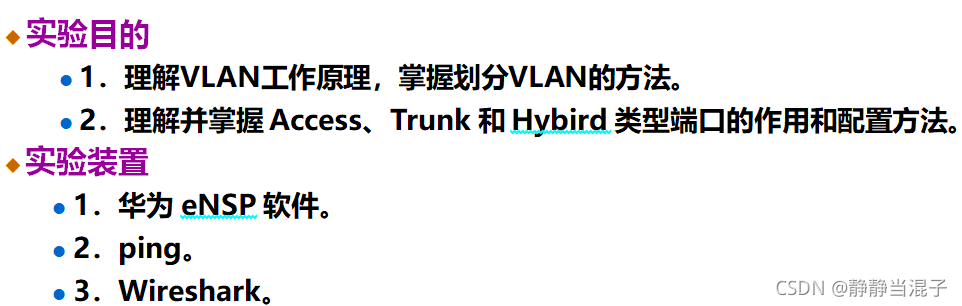

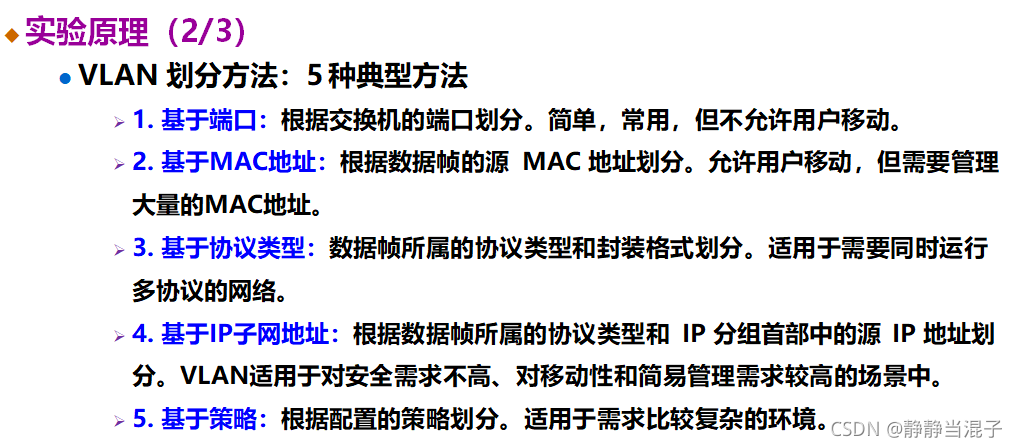

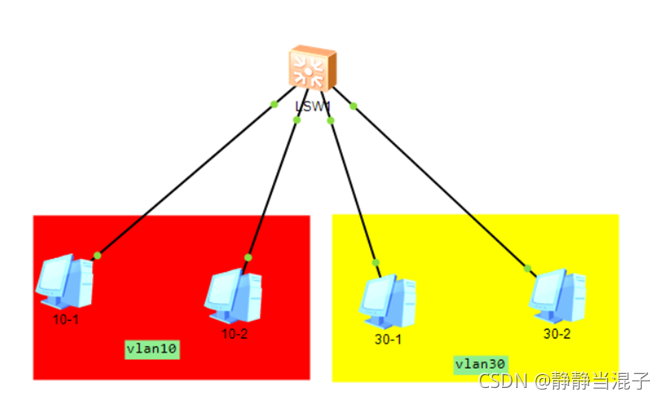

问题一：请将创建的拓扑图截图粘贴到实验报告中

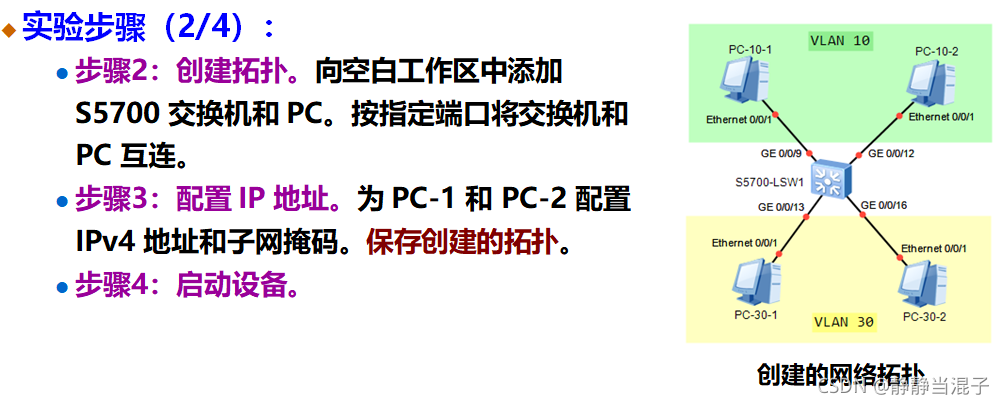

创建由一个交换机和四个PC构成的拓扑图：其中交换机选择S5700。给四个PC命名，使用调色板划分VLAN，分为两个VLAN（VLAN10和VLAN30），给每一个PC设置IP地址：

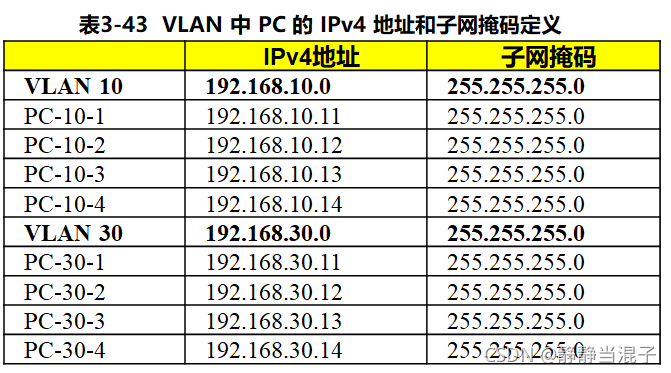

 其中PC的IP地址如下图所示：

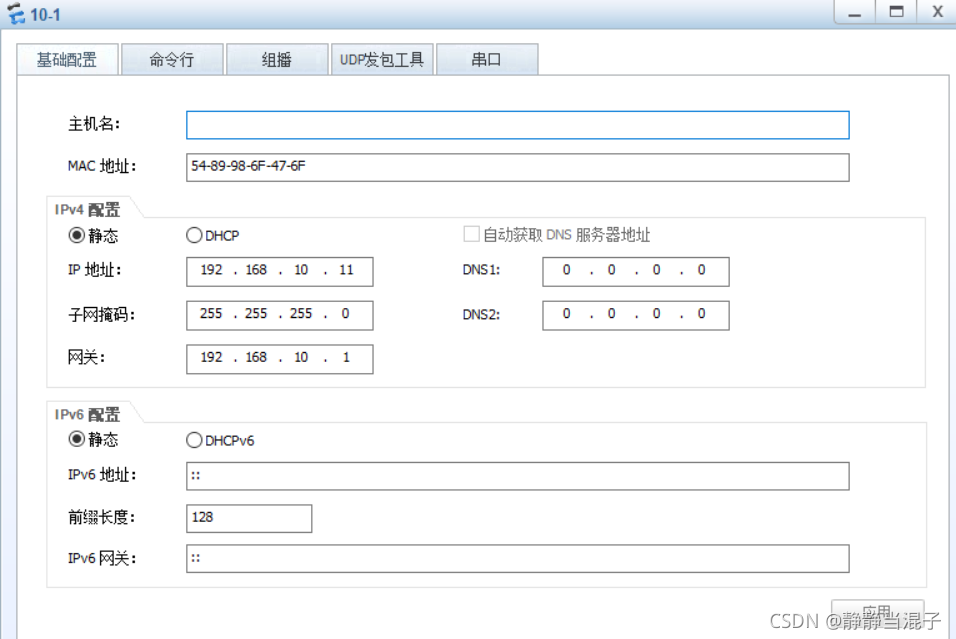

相同VLAN下的网关相同，每一个PC的IP地址可以参照下图：

设置好每一个PC的IP地址后，区域选中刚刚配置好的拓扑图，点击开启设备，待拓扑图中每根连线的红灯变成绿灯，可进行下一步操作。

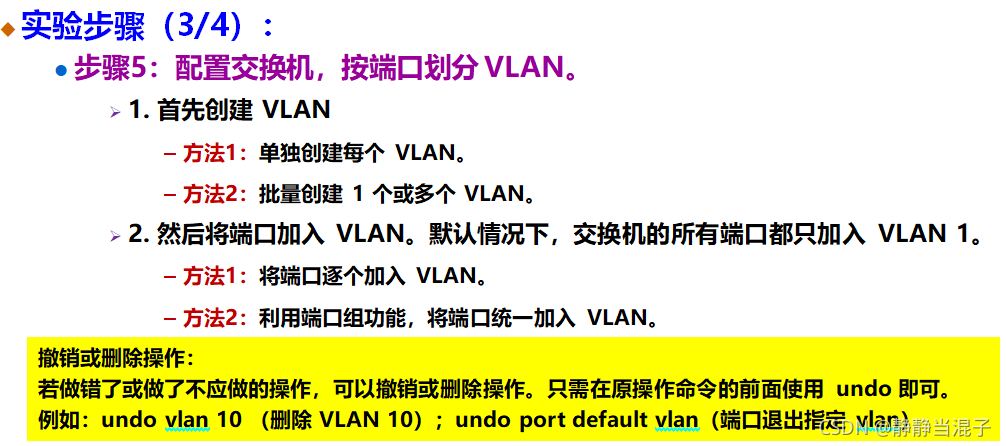

将拓扑图中属于VLAN10的两台PC连接到VLAN10的区域中，双击打开交换机（LSW1），打开命令行，代码如下：

1.进入编写模式

    <Huawei>sys
    <Huawei>system-view
    Enter system view, return user view with Ctrl+Z.
    [Huawei]

2.划分VLAN10和VLAN30 ：

[Huawei]vlan 10
[Huawei-vlan10]
Oct 22 2021 23:05:08-08:00 Huawei DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5
.25.191.3.1 configurations have been changed. The current change number is 4, th
e change loop count is 0, and the maximum number of records is 4095.
[Huawei-vlan10]q
[Huawei]vlan 30
[Huawei-vlan30]
Oct 22 2021 23:05:18-08:00 Huawei DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5
.25.191.3.1 configurations have been changed. The current change number is 5, th
e change loop count is 0, and the maximum number of records is 4095.
[Huawei-vlan30]q

3.将10-1加入到VLAN10中

[Huawei]int g 0/0/09
[Huawei-GigabitEthernet0/0/9]port link-type acc
[Huawei-GigabitEthernet0/0/9]port link-type access
[Huawei-GigabitEthernet0/0/9]
Oct 22 2021 22:40:20-08:00 Huawei DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5
.25.191.3.1 configurations have been changed. The current change number is 6, th
e change loop count is 0, and the maximum number of records is 4095.
[Huawei-GigabitEthernet0/0/9]port def vlan 10
[Huawei-GigabitEthernet0/0/9]
Oct 22 2021 22:40:30-08:00 Huawei DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5
.25.191.3.1 configurations have been changed. The current change number is 7, th
e change loop count is 0, and the maximum number of records is 4095.
[Huawei-GigabitEthernet0/0/9]q

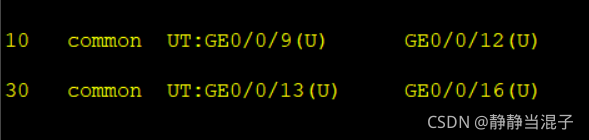

4.重复上述操作，将10-1,10-2加入到VLAN10，将30-1,30-2加入到VLAN30中。输入dis vlan 查看是否添加成功，添加成功的结果截图为（问题二：请将VLAN 10和VLAN 30的信息截图粘贴到实验报告中）：

 问题三：假设要新创建一个VLAN 40，将端口17～20批量加入该VLAN。请写出交换机的配置命令。







 输入dis vlan 可以查看结果：

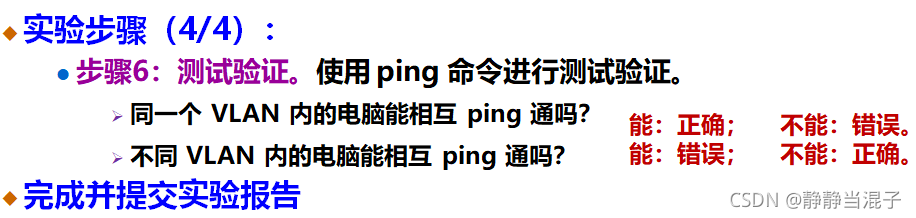

问题四：同一个VLAN中的PC能彼此ping通吗？请将ping命令执行结果的截图粘贴到实验报告中

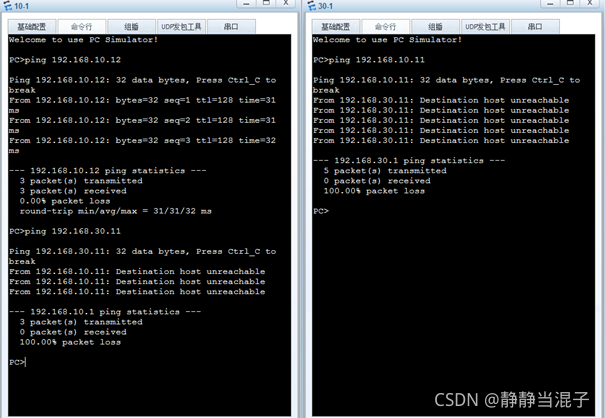

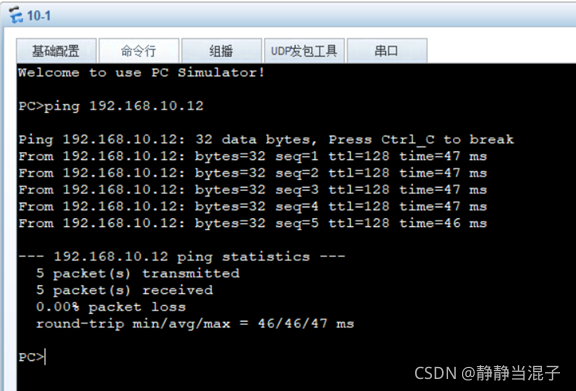

 在拓扑图中双击PC-10-1打开命令行，输入ping 192.168.10.12查看是否能ping通

 问题五：不同VLAN中的PC能彼此ping通吗？请将ping命令执行结果的截图粘贴到实验报告中。若不能ping通，请说明原因

不同vlan中的PC不能彼此ping通。

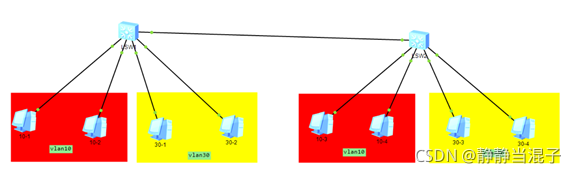

问题六：再次创建一个拓扑图，并将两个交换机通过0/0/24连接起来。

通过上述代码可以将交换机2（LSW2）连接成一个整体，通过下面的代码，将LSW1和LSW2连接起来，分别在LSW1和LSW2中输入下面的代码，可以实现连接。

[Huawei]int g 0/0/24
[Huawei-GigabitEthernet0/0/24]port link-type trunk
[Huawei-GigabitEthernet0/0/24]
Oct 22 2021 23:15:28-08:00 Huawei DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5
.25.191.3.1 configurations have been changed. The current change number is 14, t
he change loop count is 0, and the maximum number of records is 4095.
[Huawei-GigabitEthernet0/0/24]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/24]
Oct 22 2021 23:15:58-08:00 Huawei DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5
.25.191.3.1 configurations have been changed. The current change number is 15, t
he change loop count is 0, and the maximum number of records is 4095.
[Huawei-GigabitEthernet0/0/24]q
[Huawei]

完成上述操作后，整个拓扑图成为一个整体，选中整个拓扑图，点击开启设备，可以将整个设备启动。等待每条线上的绿灯亮起来，就可以后续实验。

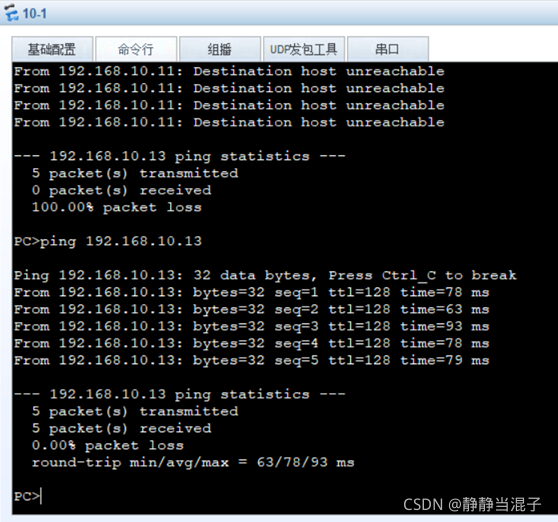

问题七：PC-10-1和PC-10-3能彼此ping通吗？请将ping命令执行结果的截图粘贴到实验报告中。

 问题八：PC-30-1和PC-30-3能彼此ping通吗？请将ping命令执行结果的截图粘贴到实验报告中

问题九：开启LSW1端口GE 0/0/9和GE 0/0/24的数据抓包。从PC-10-1 ping PC-10-3，分析Wireshark抓取的ping通信，回答以下问题：

（1）从端口GE 0/0/9抓取的以太网帧是带标记的以太网帧，还是不带标记的以太网帧？若为带标记的以太网帧，VLAN ID为多少？请将抓到的某个以太网帧的字段信息的截图粘贴在实验报告中

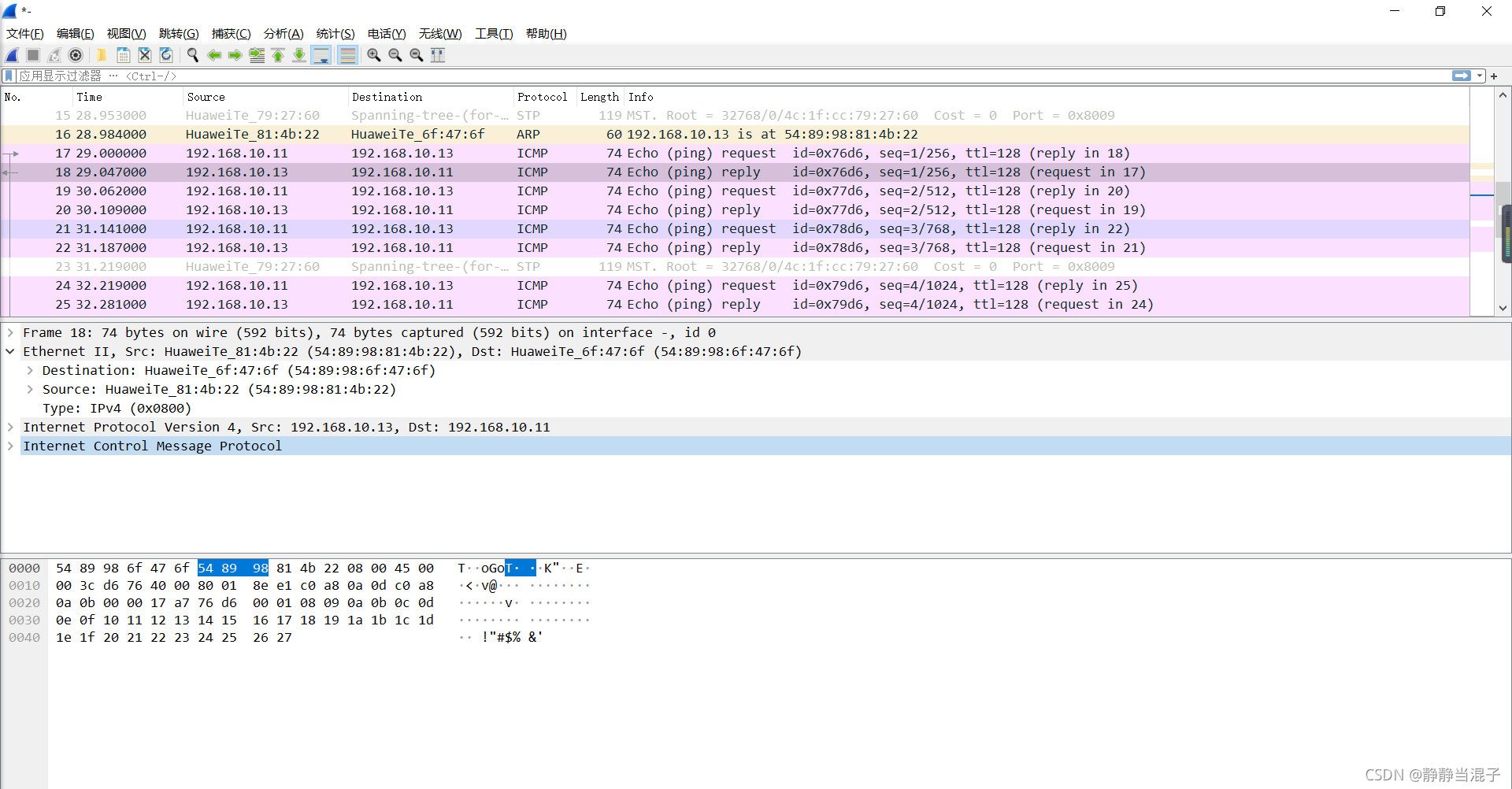

鼠标右键单击LSW1数据抓包选中0/0/9端口和0/0/24端口，使用VLAN 10下的10-1 ping 10-3 通过软件我们可以看到数据的传输过程：

（2）从端口GE 0/0/24抓取的以太网帧是带标记的以太网帧，还是不带标记的以太网帧？若为带标记的以太网帧，VLAN ID为多少？请将抓到的某个以太网帧的字段信息的截图粘贴在实验报告中

选中带有标记的以太网帧，我们可以看到VLAN ID（刚才我们选中0/0/9和0/0/24两个端口，我们会发现数据抓包也是两幅图）：
