        前言：

        本人在此之前没有太多使用Ubuntu板载系统的开发经验，而RDK X5又是刚刚发行的开发板，存在的教程资料比较少，因此在开始阶段踩过一些坑。希望能通过这篇blog给跟我一样的纯新手一个简易的入门教程，并附上每一步的解释方便学习。blog将从前期需要的装备出发，讲解系统烧录，WIFI连接,最后到YOLOv5的样例测试以及远程连接。

我参考的blog：[RDK X5][001]初见地瓜机器人RDK X5：配置与简单测试-CSDN博客

及官方教程 ：地瓜开发者社区首页

       前期准备

        需要的相关配套设备。 TF卡/显示屏/HDMI线（请注意存在三种不同规格的HDMI)

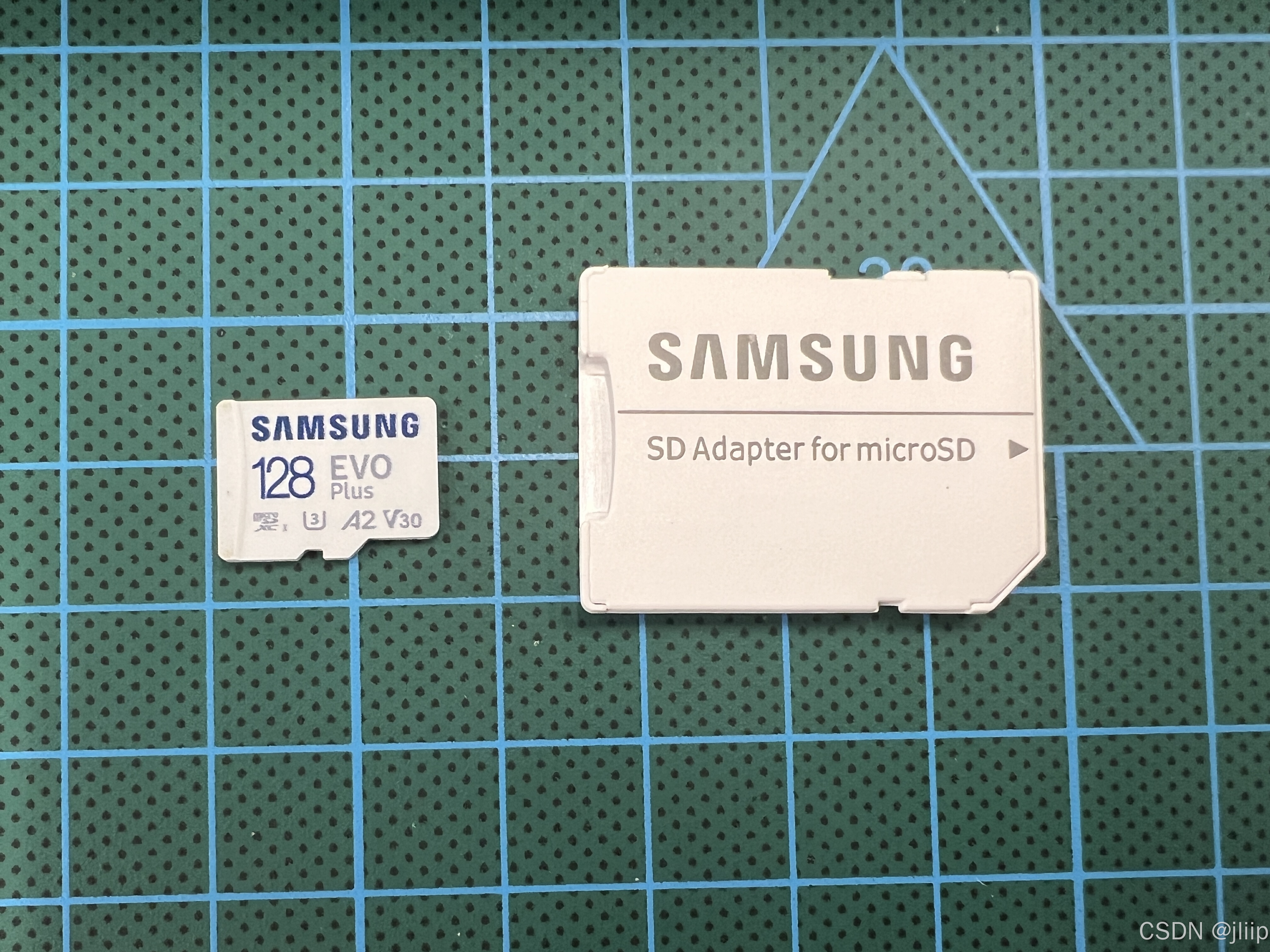

        首先不得不强调的是TF卡，也可以叫micro SD卡。TF卡和SD卡的区别就是一个大小的问题，以下图的三星卡为例，左侧小的这个就是TF，把TF放入大的卡槽组合起来就是SD卡。一般购买时都会同时提供这两者，可以凭自己需要使用。绝大部分笔记本电脑提供的是SD卡槽，而这里我们使用TF卡槽。最好准备32G及以上的TF卡。

        其次是显示屏，及与显示屏配套的HDMI线材。虽然存在远程连接方式（如VNC/SSH),但这些功能的打开需要预先使用micro usb连接上板子进行多步设置，更适合在后续扩展。有一块显示屏直接显示图形桌面（desktop）无疑能省下很多事，因此推荐预先备好一块显示屏。而显示屏与X5连接靠的就是HDMI。但请注意，HDMI存在三种不同规格的接口，即 HDMI/HDMI micro/HDMI mini。在RDK X5中，提供的是HDMI Micro接口。因此你应该挑选与自己的显示屏（通常是HDMI或HDMI Micro）和RDK X5适配的线材。而树莓派5使用HDMI mini接口，更加地阴间。

        鼠标，键盘。推荐使用USB端口与RDK X5连接。2.0或3.0没什么讲究，一般3.0更常用。也可以使用蓝牙连接，但跟上述的SSH，VNC一样，需要预先进行设置，因此这里更加推荐一开始先用USB的鼠标，键盘。

---

        系统安装

以下是RDK的规格参数

CPU	8X A55@1.5GHz(ARM64架构）
BPU	10 TOPS
GPU	32Gflops
内存	4GB/8GB LPDDR4
存储	NA,supports external Micro SD card
多媒体	H.265(HEVC)Main Profile @L5.1,H.264(AVC) Baseline/Constrained Baseline/Main/High Profiles@ L5.2 with SVC-T encoding H.265/H.264 encoding and decoding up to 3840x2160@60fps
Sensor	2 x 4-lane MIPI DSI
USB Host	4 x USB 3.0 hOST INTERFACES(tpye A)
USB Device	1 xUSB 2.0 Device interface(Tpye-C)
耳机接口	1x 3.5mm headphone jack audio input/output
显示接口	1x HDMI Type-A port supporting up to 1090p60 1 x MIPI DSI 4 Lane
有线网络	1x Gigabit Ethernet RJ45 port with PoE
无线网络	Wi-Fi 6 BlueTOOTH 5.4
6 Bluetooth 5.4CAN	1x CAN FD
其他IO	28 GPIOs
电源输入	5V/5A
系统支持	Ubuntu 22.04

 可参考地瓜的官方教程：地瓜开发者社区首页

        如果IP在海外，目前打开网页看到的海外版官网尚未更新X5的文档，需要翻回国。

        将你希望烧录系统的tf卡连接至电脑，可以使用读卡器或组合成大sd卡。

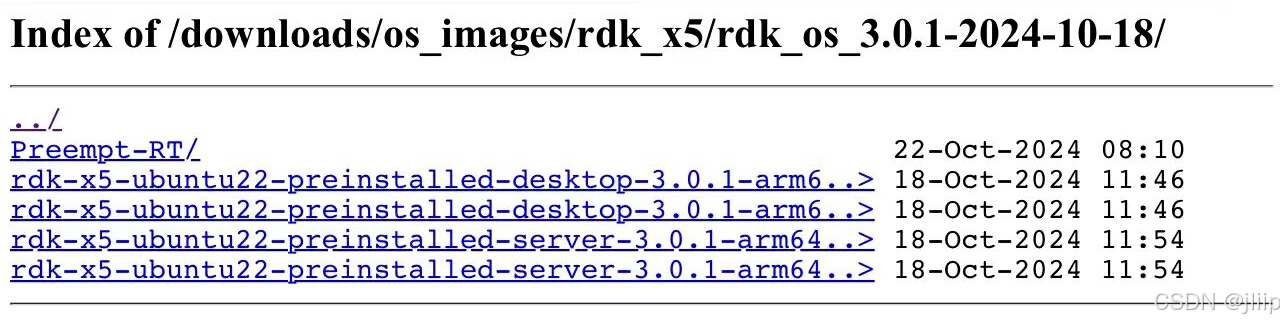

        打开Index of /downloads/os_images/下载x5的安装包。点开 rdx_x5/ 后显示的就是目前存在的rdk os版本，可以自行选择最新版。最后需要挑选下安装的类型，一般而言我们会使用拥有图形化桌面的版本，即desktop。将两个desktop安装包下载到电脑，解压。比较小的安装包无需烧录，主要目的是监督大安装包下载不出现传输错误。

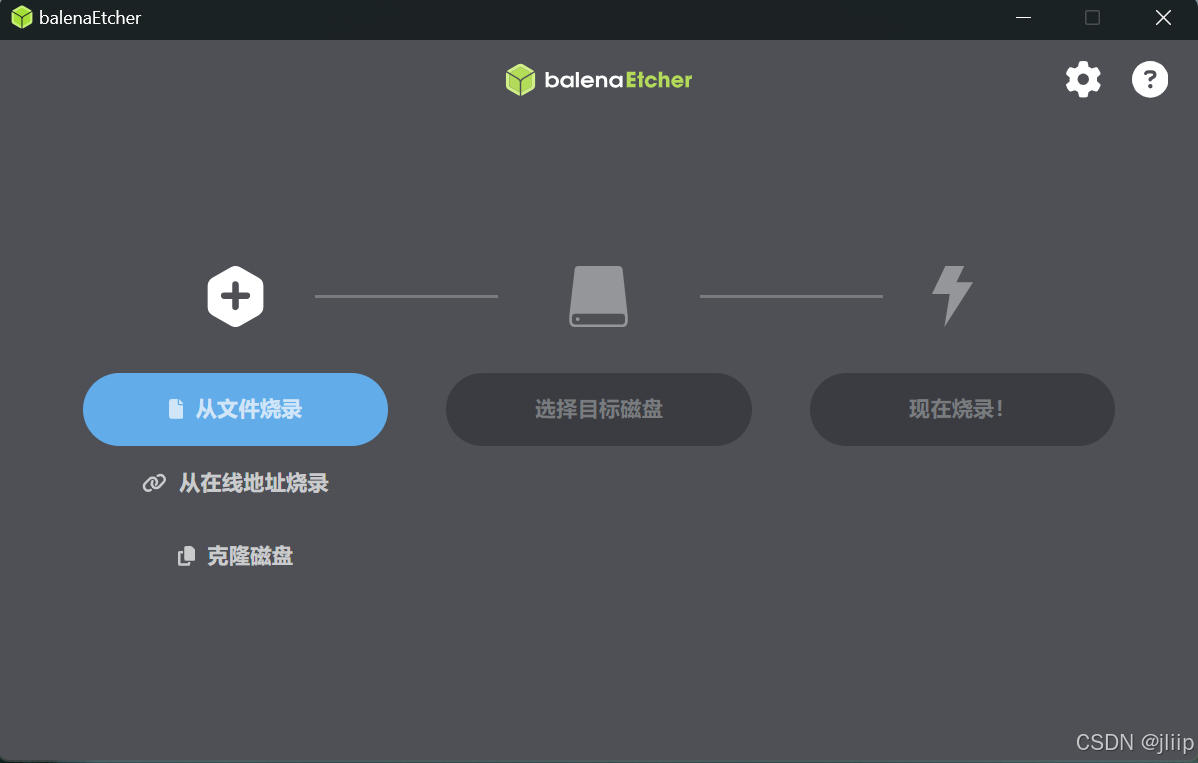

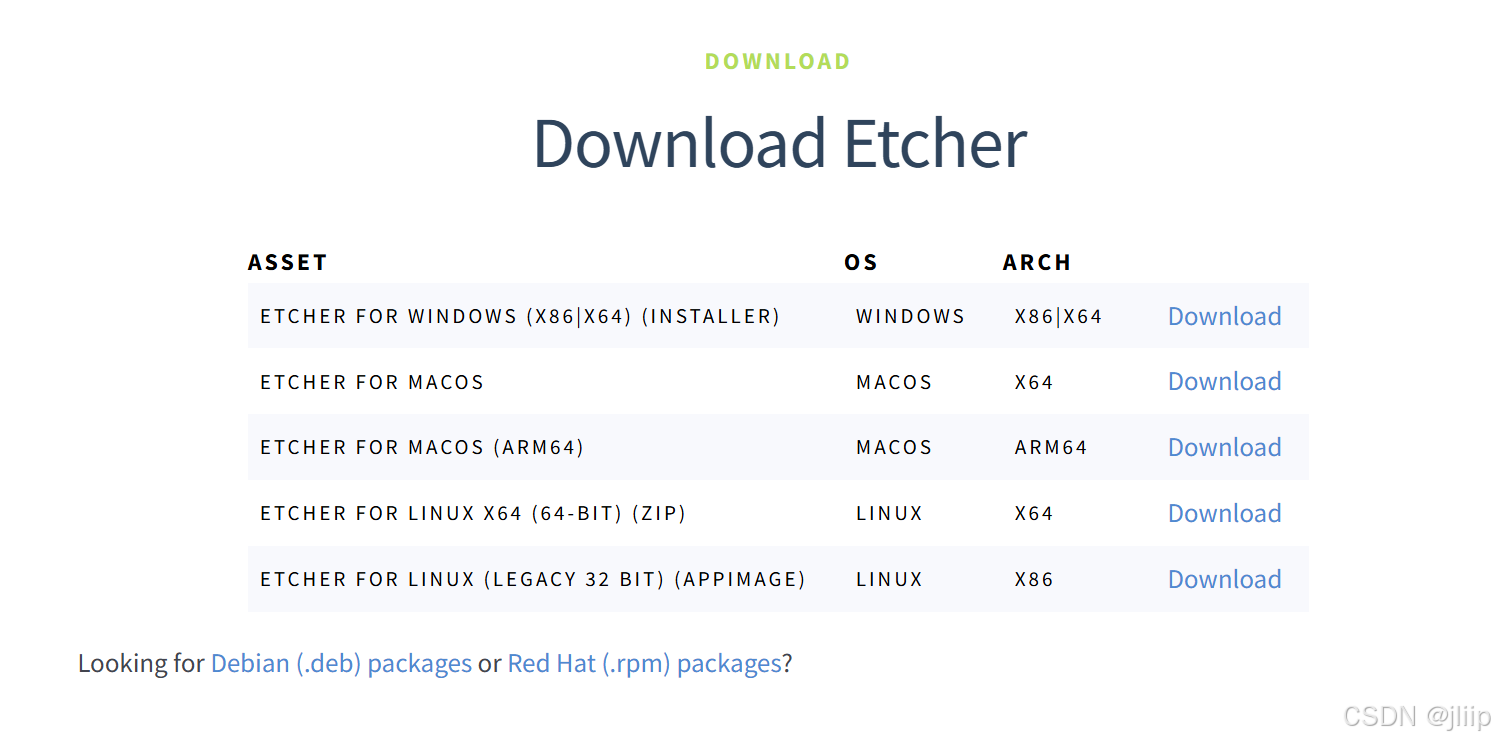

        解压完成后，以管理员身份打开PC端启动盘制作工具balenaEtcher，下载链接：balenaEtcher - Flash OS images to SD cards & USB drives



        点击从文件烧录，选择刚刚解压的.img文件，随后选择目标磁盘，确认是你准备使用的SD卡，点击“现在烧录！”烧录完成后可关闭balenaEtcher并取出SD卡。

        不能给RDK供电后再插入SD卡。（SD卡不支持热插拔）

---

启动系统

        首先保证RDK X5处于断电状态，将TF卡存在金属条的那面，贴向开发板板面放入位于开发板背面的卡槽中。连接与显示屏的HDMI线，最后通过正面最左侧的tpye-c接口给RDK X5提供5V 5A的输入电源。

        在开发板的正面存在两颗状态指示灯，绿灯代表开发板供电正常，橙灯代表系统运行正常。如果在上电一段时间（例如15秒）后发现橙灯没亮，说明系统烧录存在问题，需要检查下是否文件烧录出错或损坏。

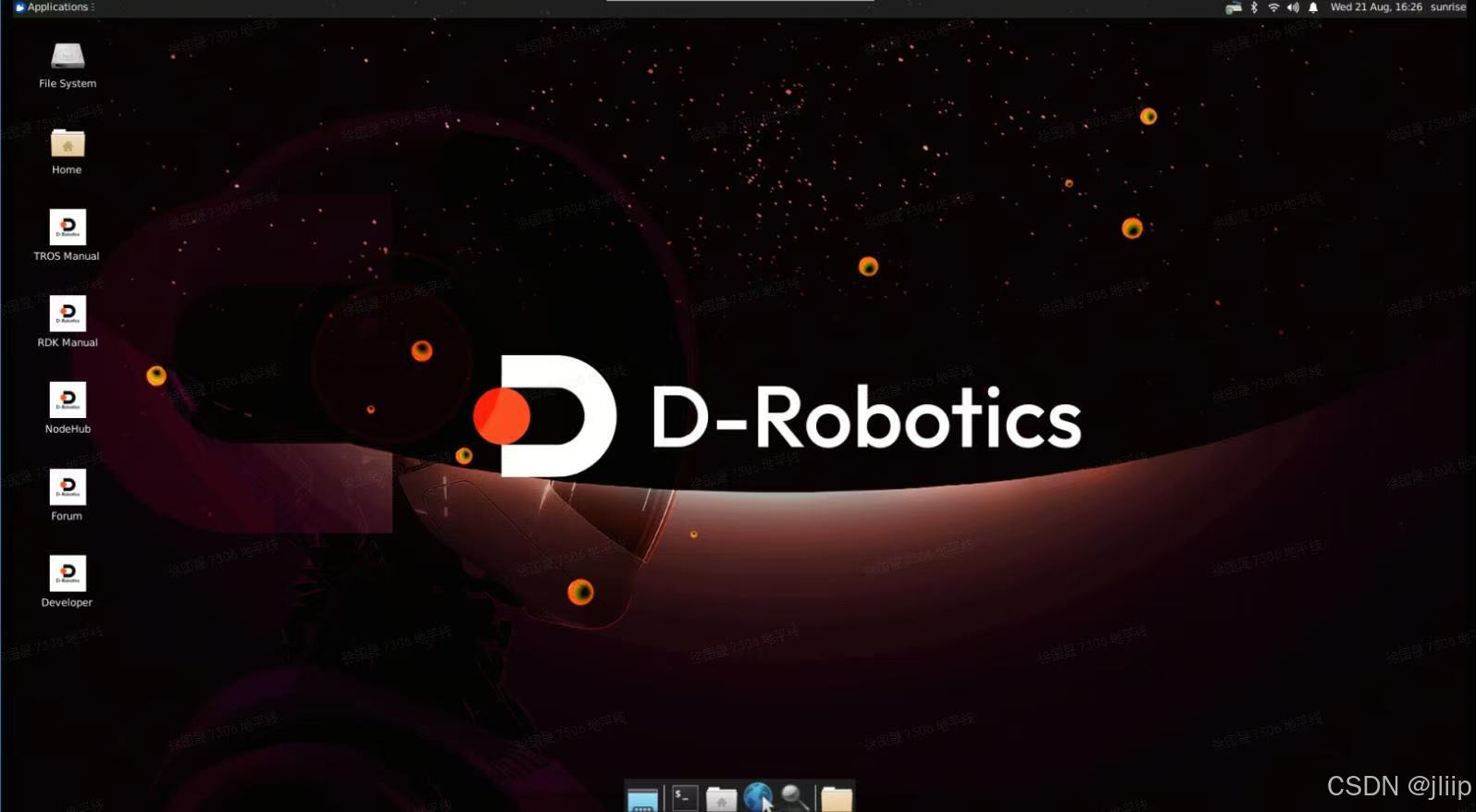

        系统启动需要一定时间，如果启动成功能在显示屏处看到D-Robotics的Ubuntu Desktop界面。开发板的HDMI和USB支持热插拔，所以可以连接鼠标键盘。也可以在上电前连接。

---

配置网络

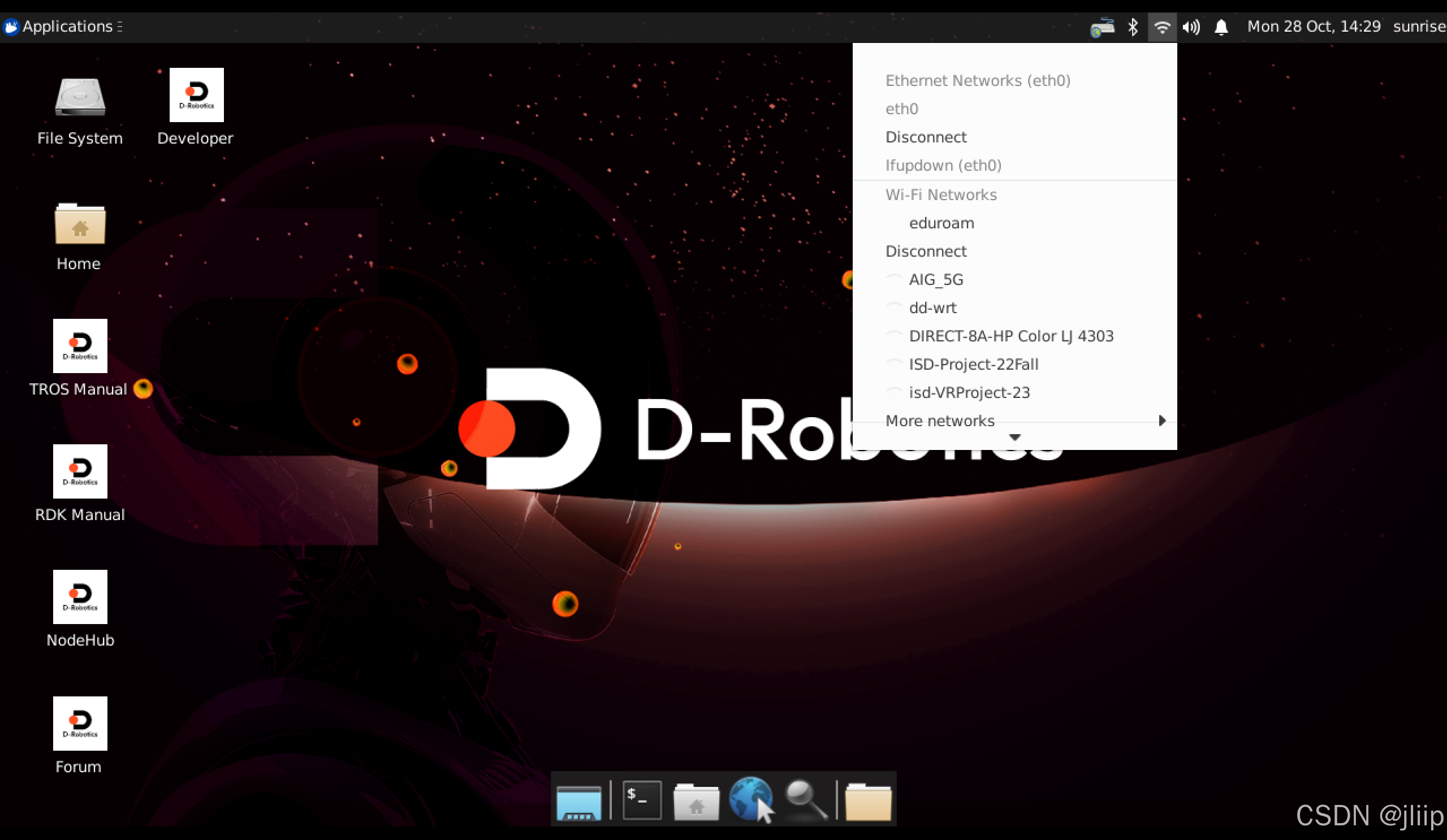

        Ubuntu桌面的右上角可以看到wifi，点开后选择希望连接的无线网络输入账号密码即可。

eduroam校园网

然而，如果跟博主一样希望使用eduroam的校园网就会麻烦一点。可以参考以下设置：

        Security选择WPA & WPA2 Enterprise

        Authentication 选择 Protected EAP(PEAP)

        跳过Anonymous identity 及 Domain。

        CA certificate 可以直接勾选No CA certificate is required

        PEAP version 选择 Automatic

        Inner authentication 选择MSCHAPv2

        最后输入你的校园网账号密码即可。

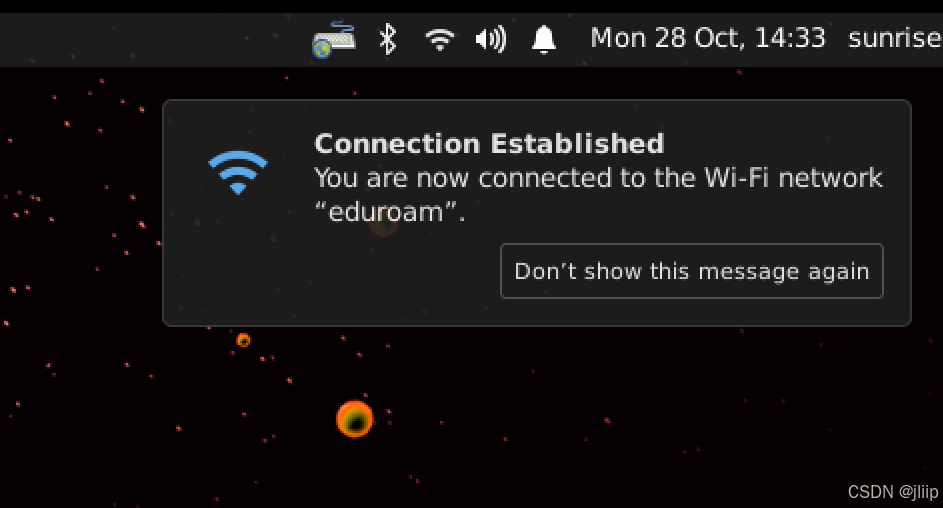

连接成功后可以看到：

---

可选：SSH/VNC

        即使不进行SSH/VNC设置也能跑内置的yolo算法。如果你想先跑一下试试，可以先跳过这个部分直接看后面的yolov5。

        配置完WiFi后，你的RDK X5将拥有一个动态IP地址。当你的电脑设备与开发板连接到同一个网络时，就可以使用该局域网下的动态IP地址进行SSH与VNC的连接。开发板在开关机后，依然能保持分配给开发板的该局域网下的动态IP地址，这意味着经过一次设置后，你的设备能一直保持与开发板的连接，不需重复设置。

        首先，你应该获取自己的动态IP地址。

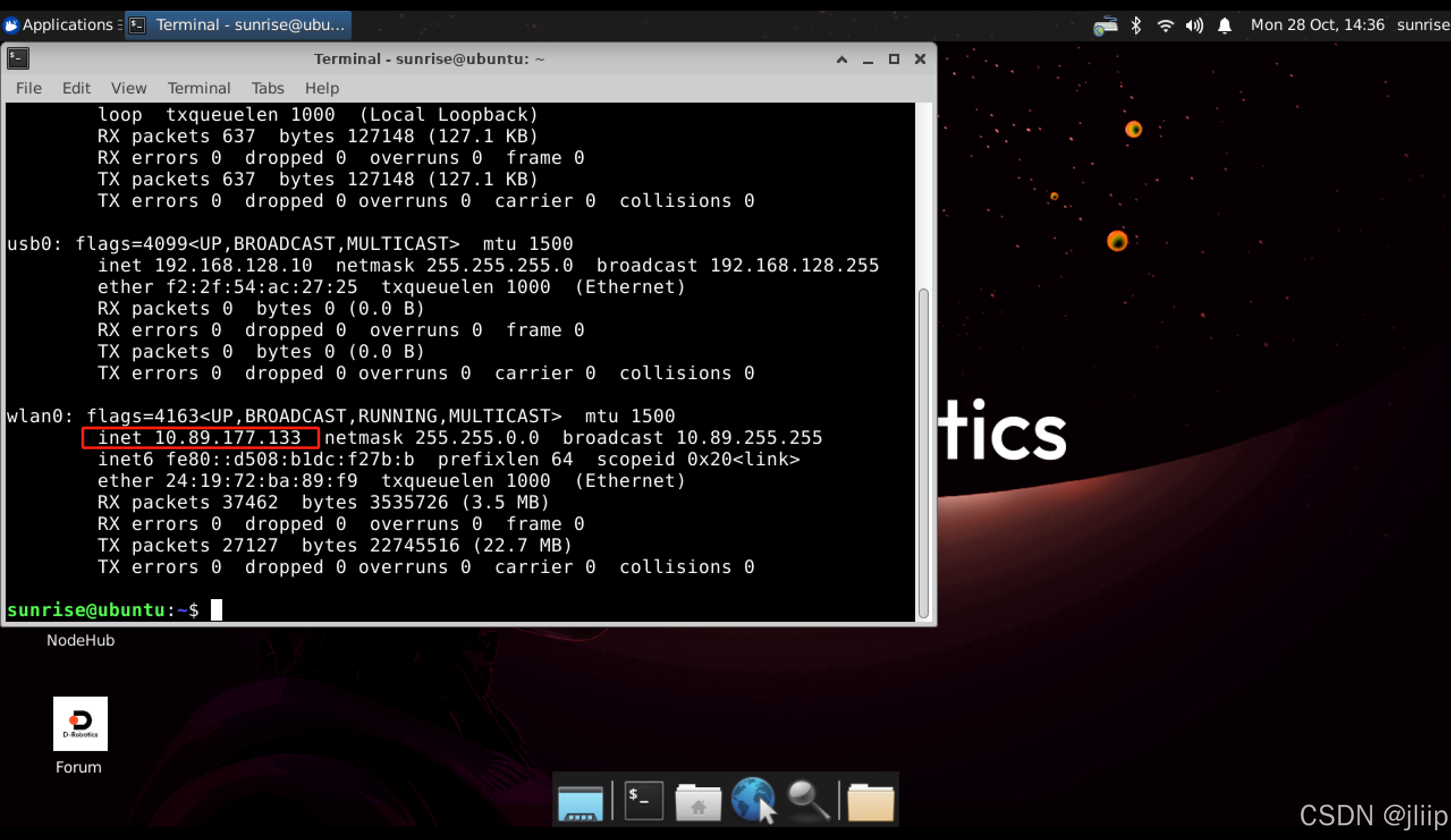

        在桌面正下方提供的黑色方框$_ “Terminal”中输入: ifconfig

        找到wlan0:中的inet，后面的一串就是你的动态IP地址。

之后，需要打开system选择RDK Configuration。

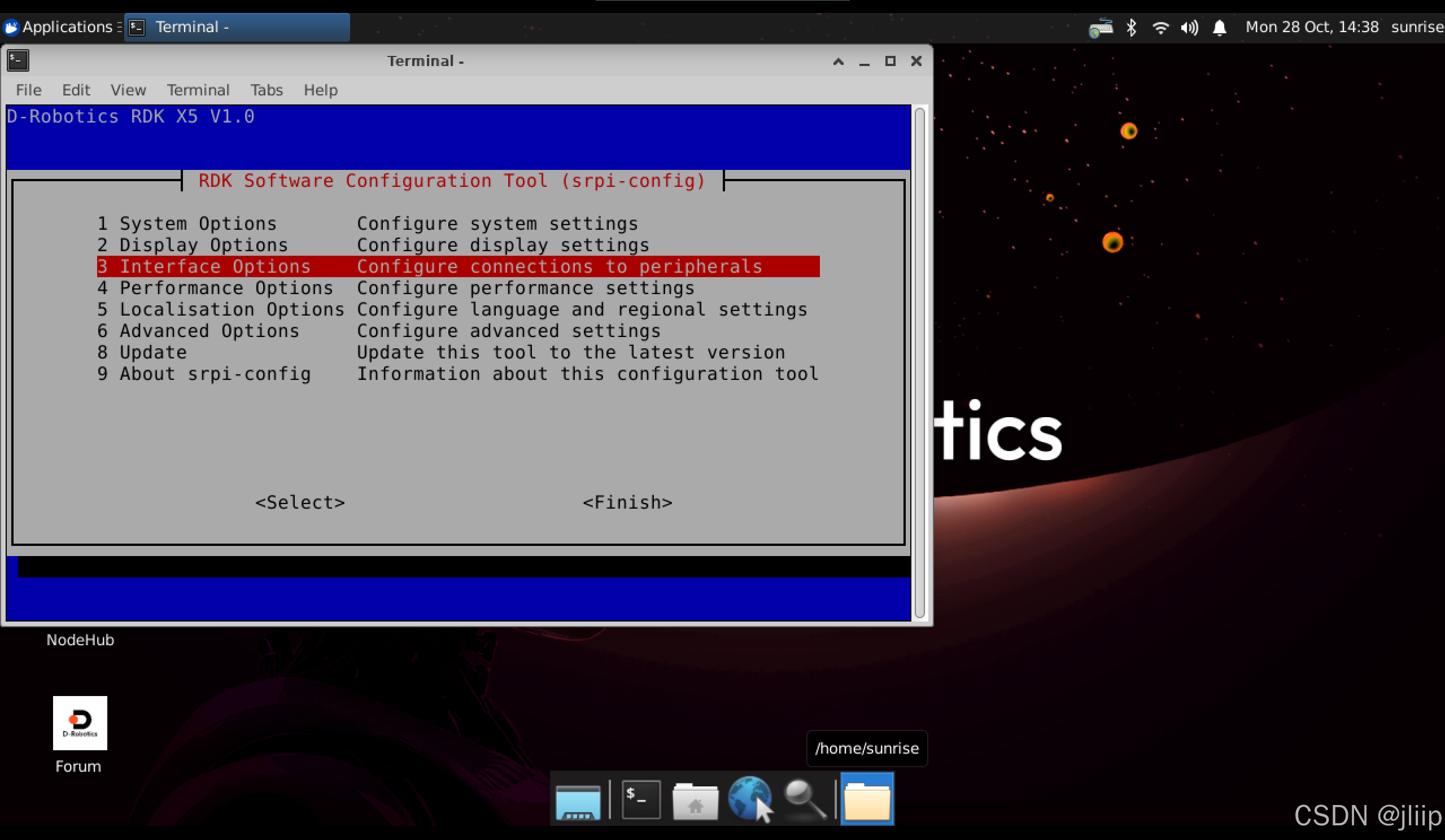

选择第三个，Interface Options。

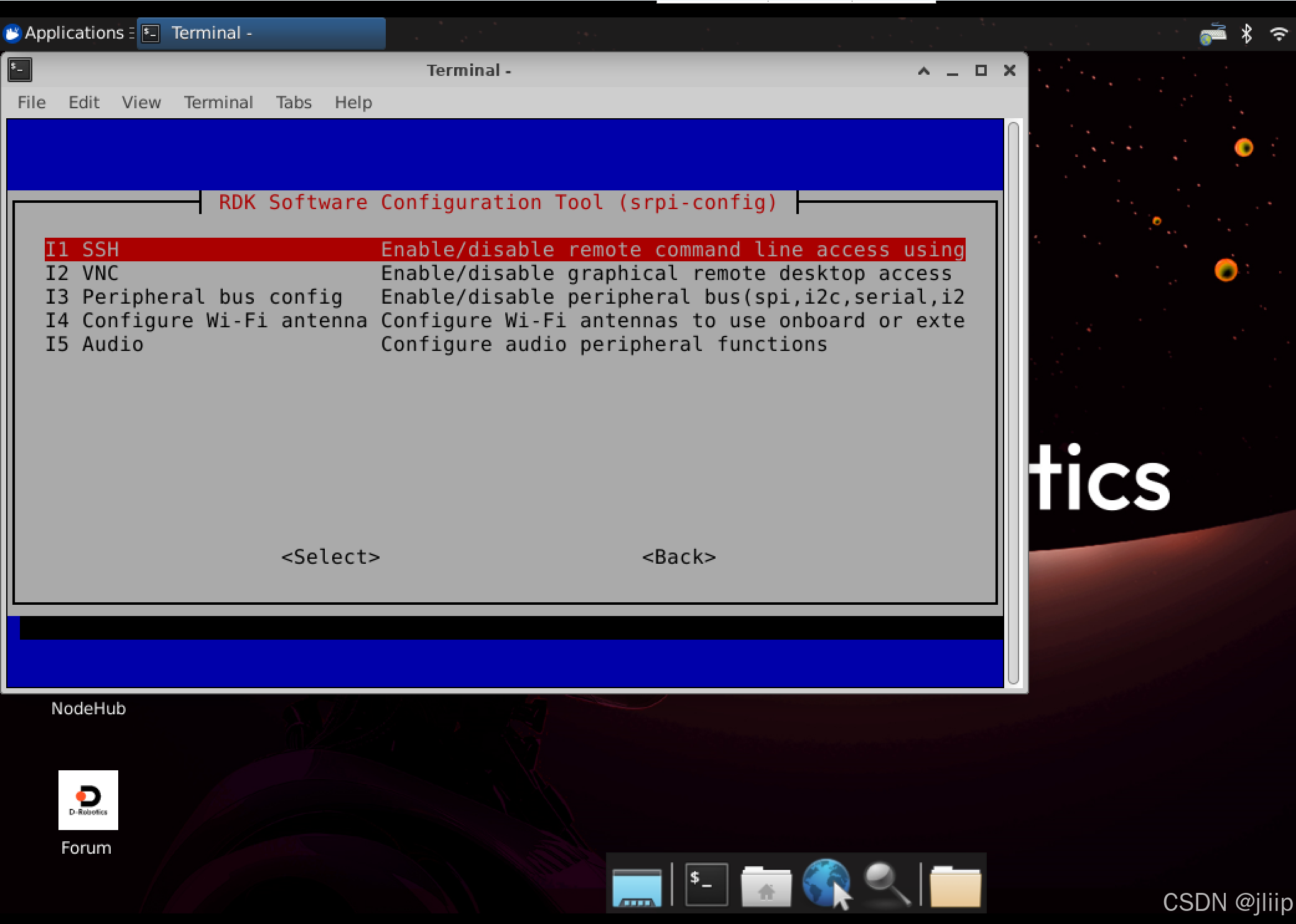

打开来可以看到SSH和VNC这两个我们需要的连接。在后续的连接设置中，你可以在这里找到板载的SSH/VNC 使能开关。

---

 SSH

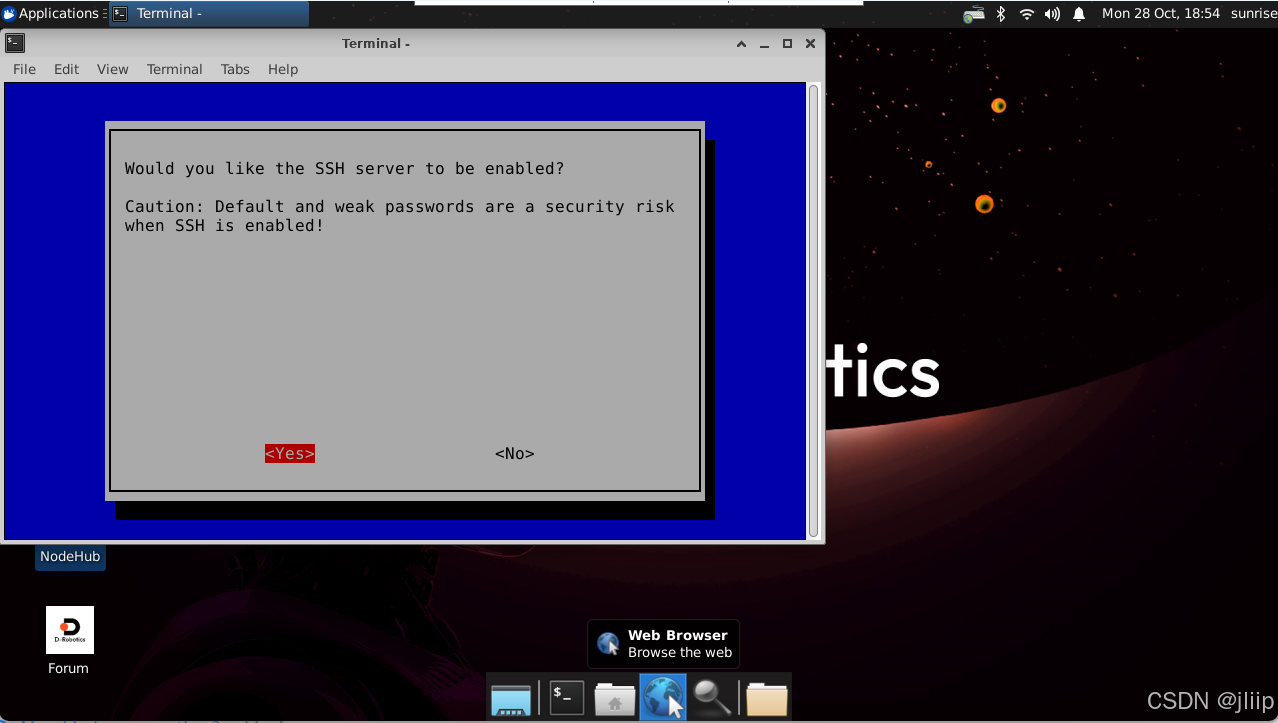

        按照上一步的介绍选择11 SSH。首次设置需要输入账号密码，同样可以都输入sunrise。password的输入需要重复输入一遍在verify处，注意在输入密码时，屏幕处并不会显示你的输入。同样，也可以设置关闭。在下图的界面中选择Yes即使能打开，No则关闭SSH连接。默认状态下，SSH打开。

        在你希望连接到开发板的设备处，我们将使用MobaXterm进行RDK X5的SSH连接。注意MobaXterm只有Windows版本。

        下载连接：MobaXterm free Xserver and tabbed SSH client for Windows

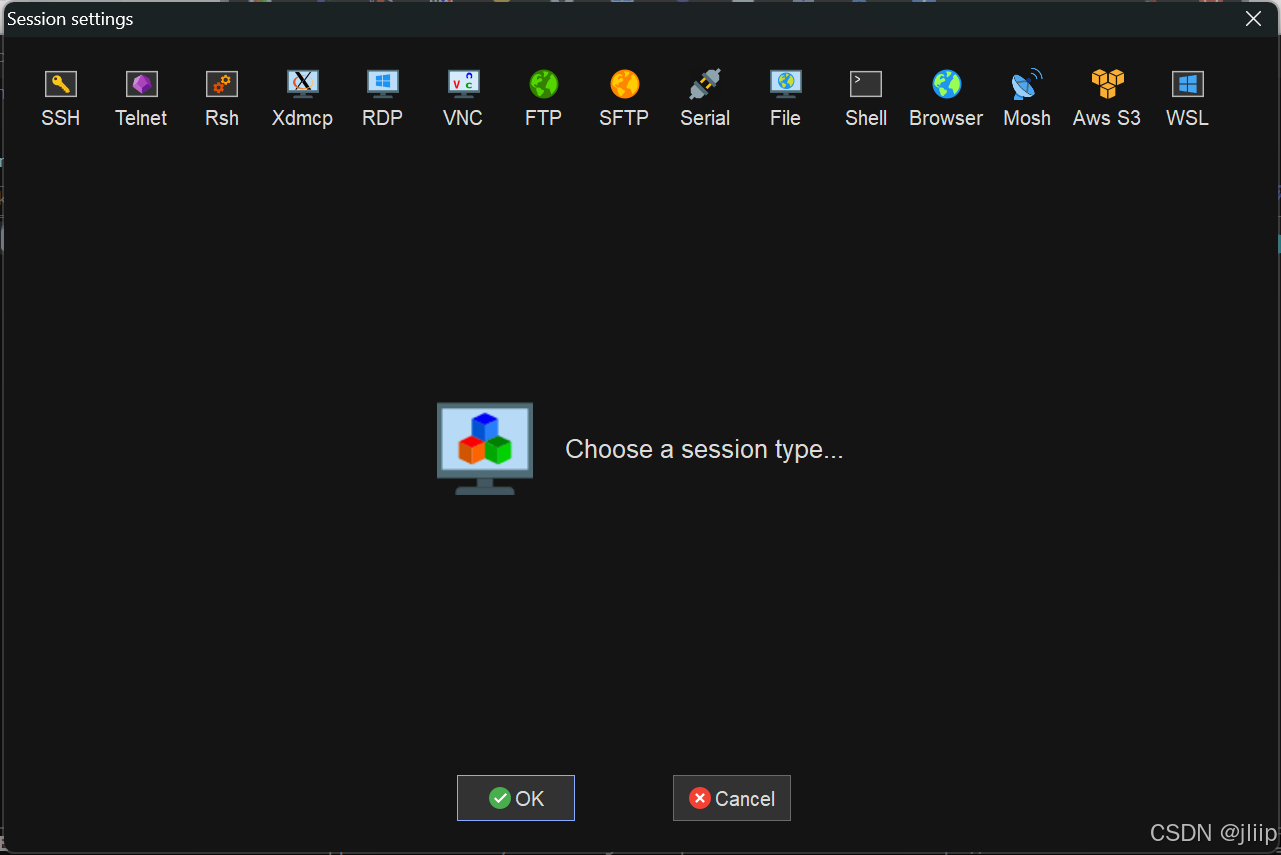

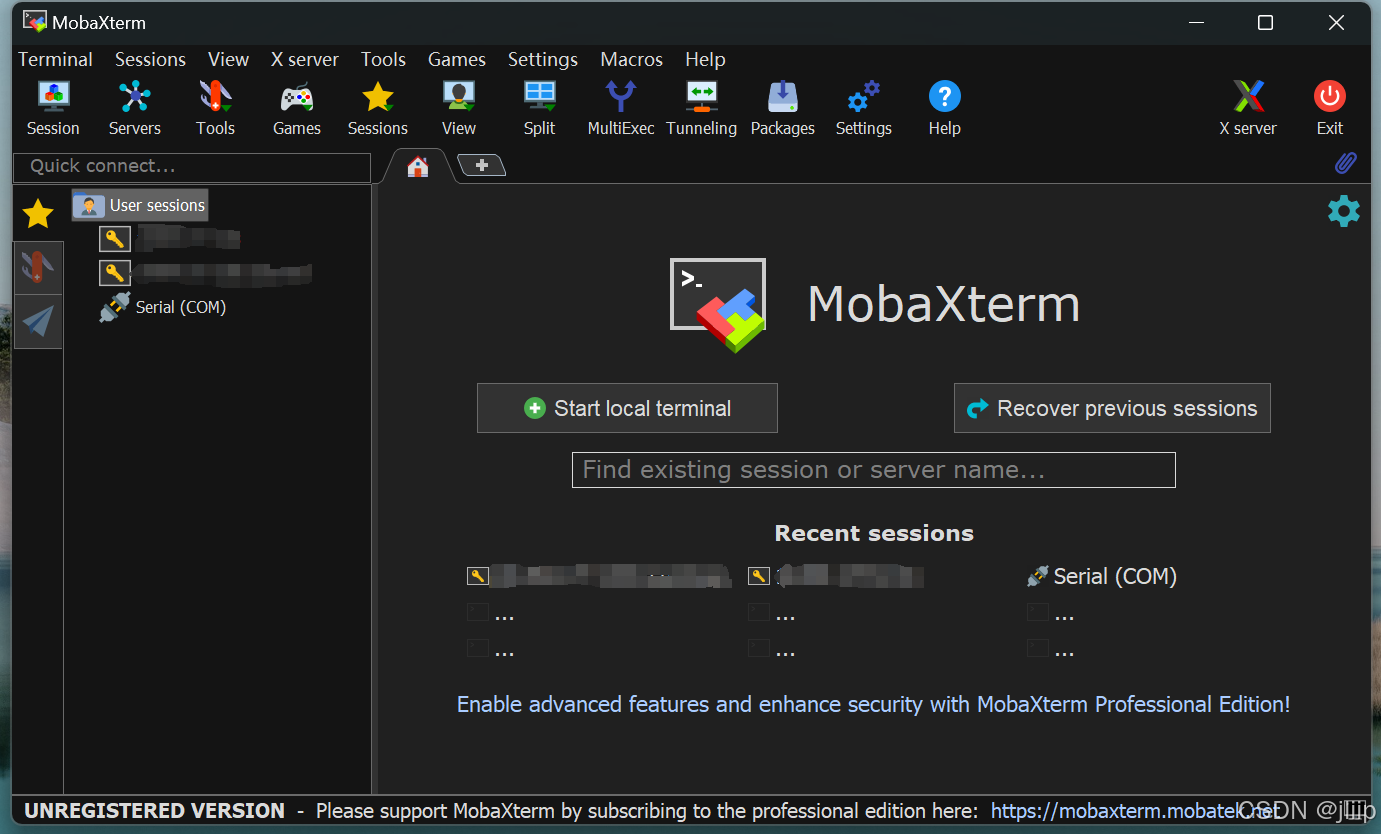

        打开将看到下图界面。点击左上方的Session。

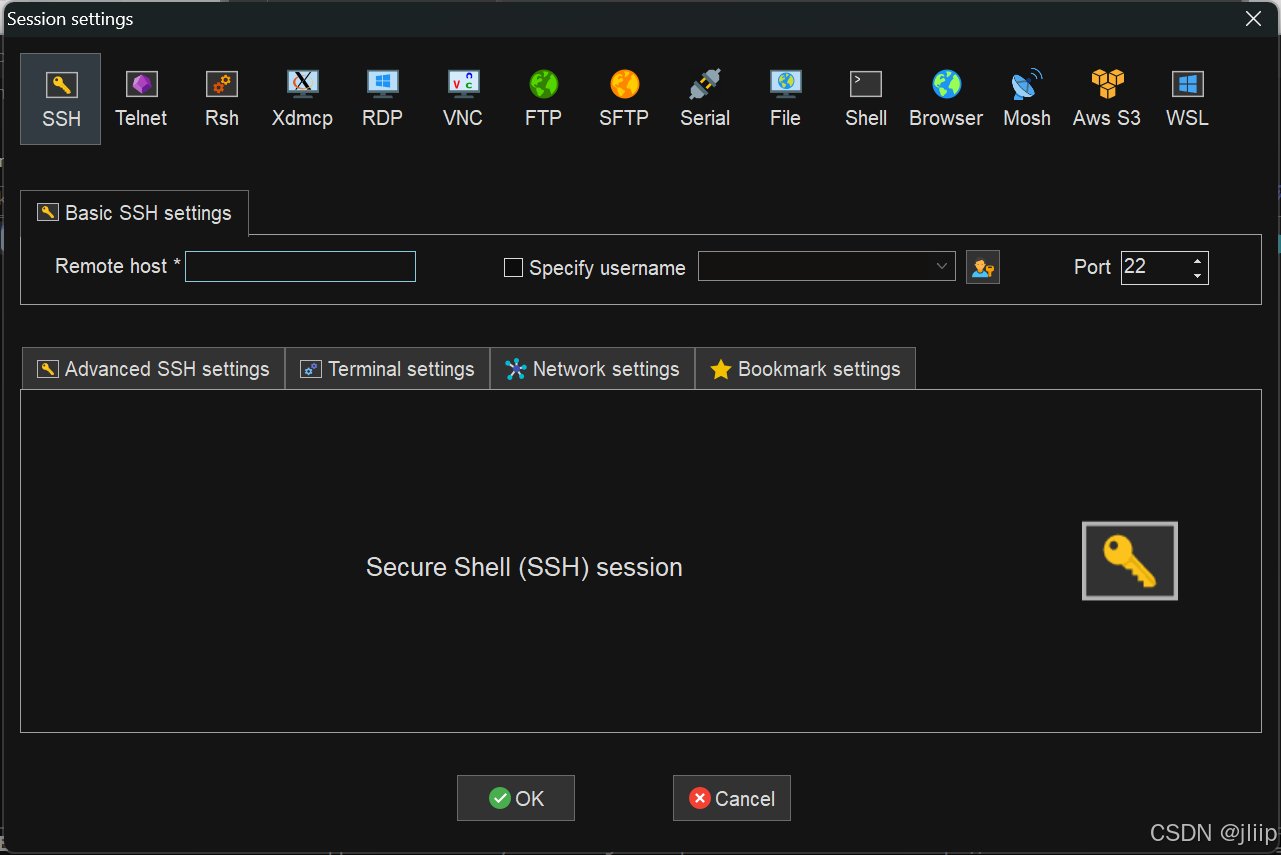

点击SSH

在Remote host处输入你之前获得的动态IP地址，Specify usename处输入sunrise，点击OK。

点击“OK”后，正常会弹出首次登录提醒，“Accept”即可。

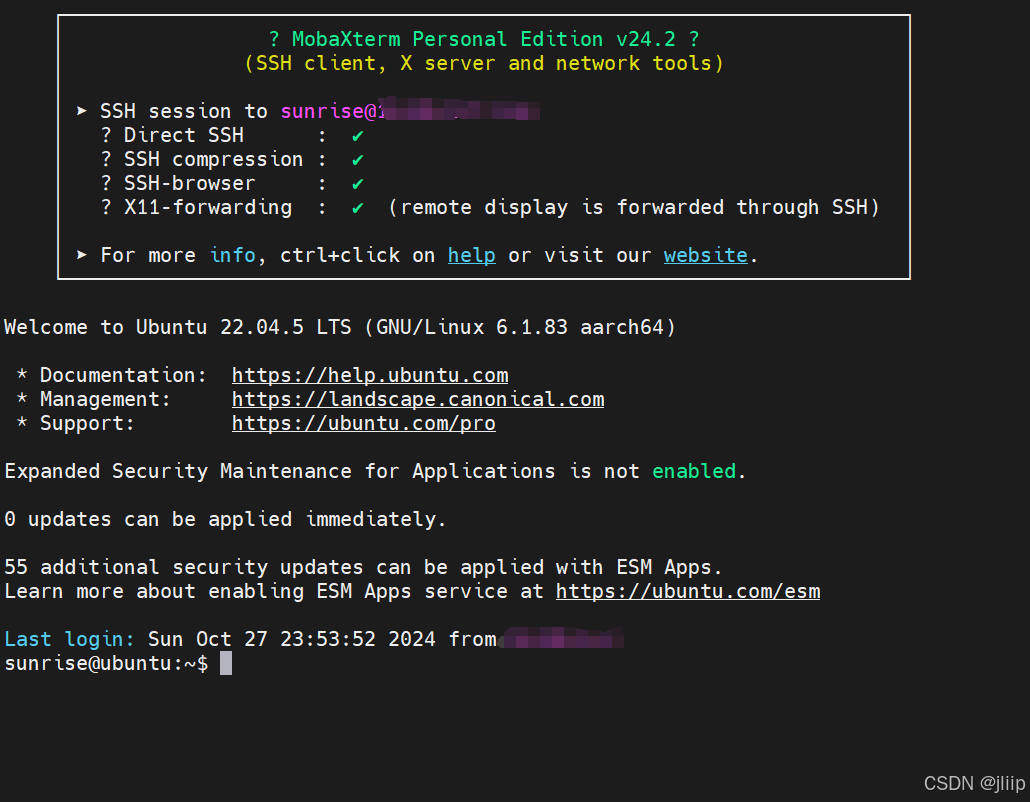

随后输入用户账号与用户密码，同样都是sunrise。登录成功将看到如下画面。

        或者，你可以直接通过电脑的指令界面连接SSH。同时按下Win+R，输入cmd

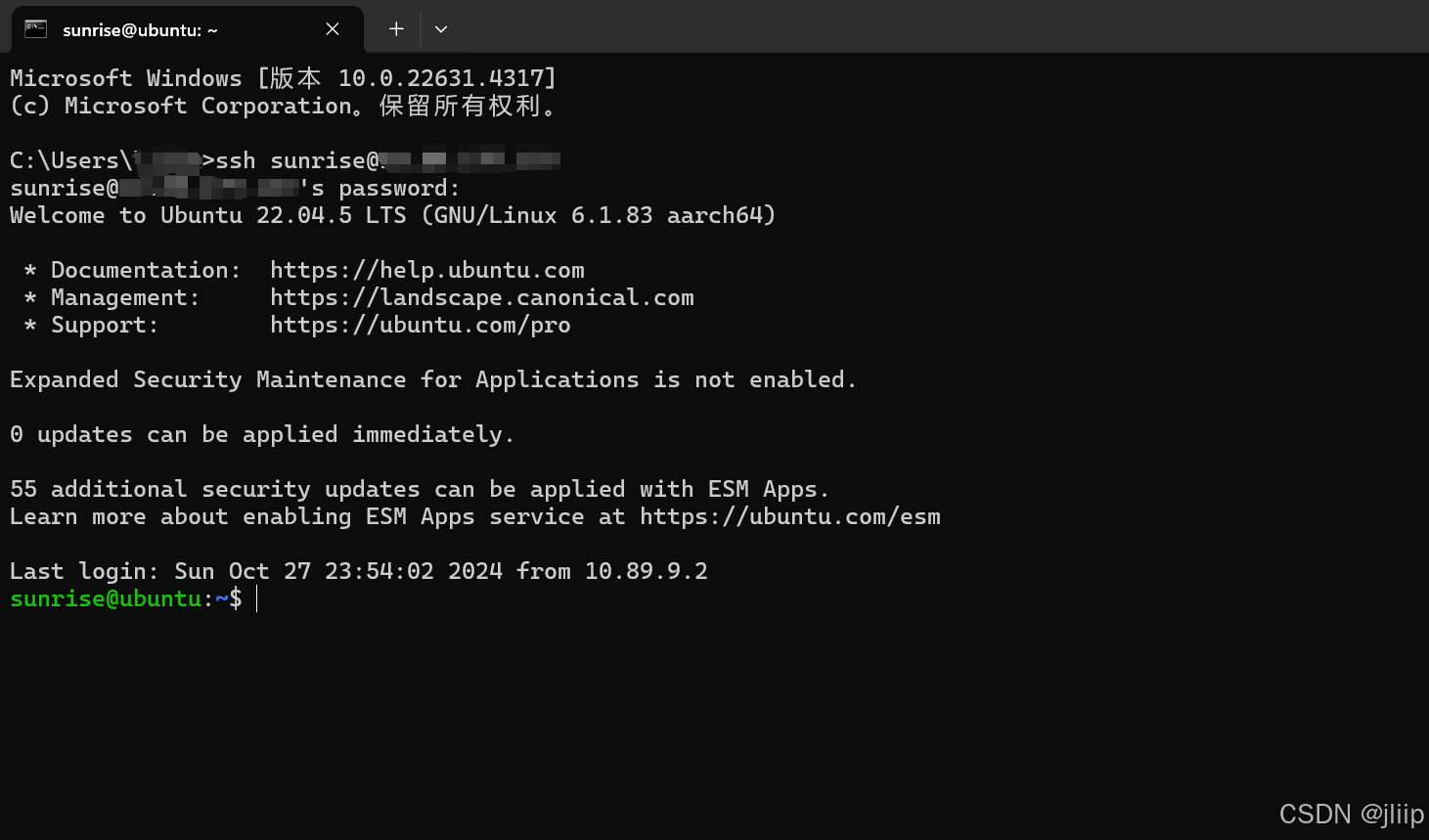

点击确定，打开命令栏后，输入 ssh sunrise@你先前得到的IP地址，回车。系统会要求输入密码，同样输入sunrise既可（依然不会显示输入）。成功连接后，会看到以下界面。

        然而，SSH会为你提供远程使用RDK X5的功能，可以正常跑指令，却不能直接看到RDK的desktop。

        如果希望能远程在开发板的desktop上进行操作，可以使用VNC。

---

VNC

        VNC的板载设置：按照先前的设定找到VNC。首次设置需要输入账号密码，同样可以都输入sunrise。password的输入需要重复输入一遍在verify处，注意在输入密码时，屏幕处并不会显示你的输入，但实际已经成功输入。最后，系统会问是否想要提供一个view-only password，意味着在PC处输入这个账号密码只会拥有查看开发板界面的权限，而无权限修改。如果不需要此功能，可以直接输入n。需要输入y，并输入其他的用户名与密码。

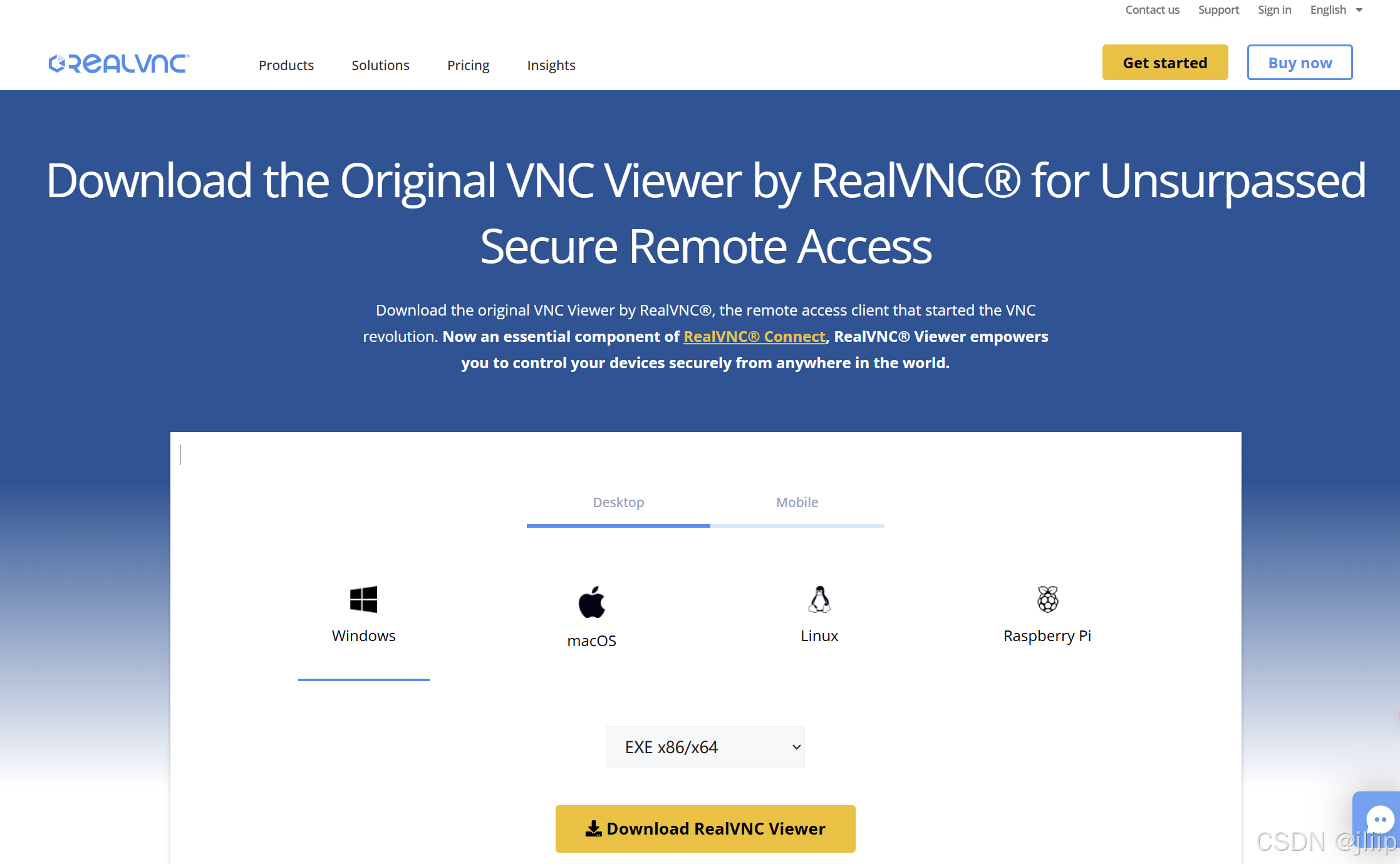

VNC下载链接：Download VNC Viewer by RealVNC®

VNC提供 Windows, Mac, Linux, Raspberry pi等常用操作系统版本。

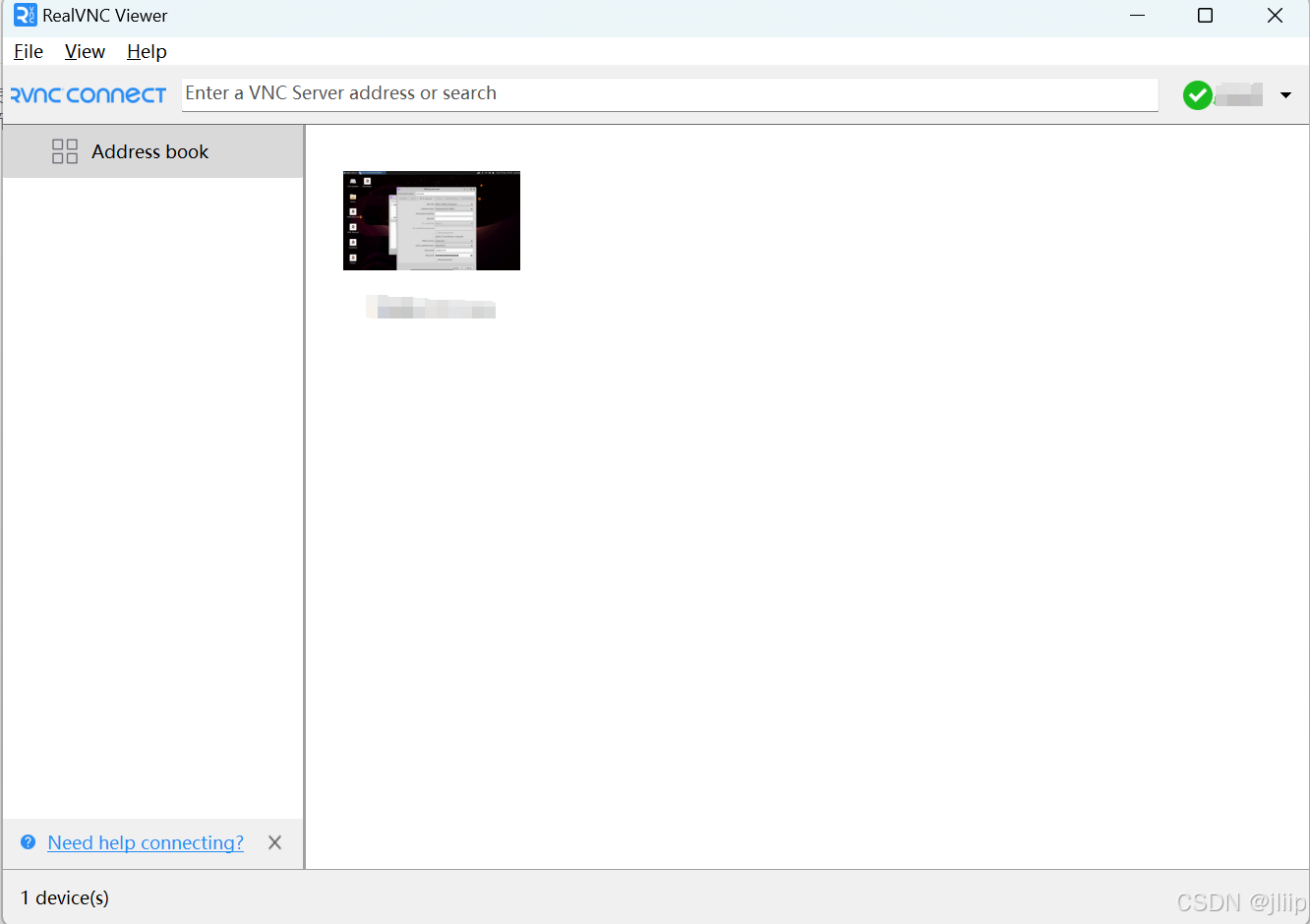

        下载完电脑对应版本后，在上方的“Enter a VNC Server address or search”处输入你先前获取的动态IP地址。登录时会弹出一个连接未加密的提示。不希望以后打开会看到此提示可以点击Don't warm me about this again,后点击continue。

        输入password “sunrise”，希望不用重复输入密码勾选remember, 点击OK。

        成功下将能看到以下画面。你可以在开发板处于开机状态时，通过SSH/VNC方式远程连接到开发板。

---

Yolov5

        非常方便的是，RDK X5已经封装好了yolov5及相关的库（如opencv），可以直接通过指令运行提供的样例测试。

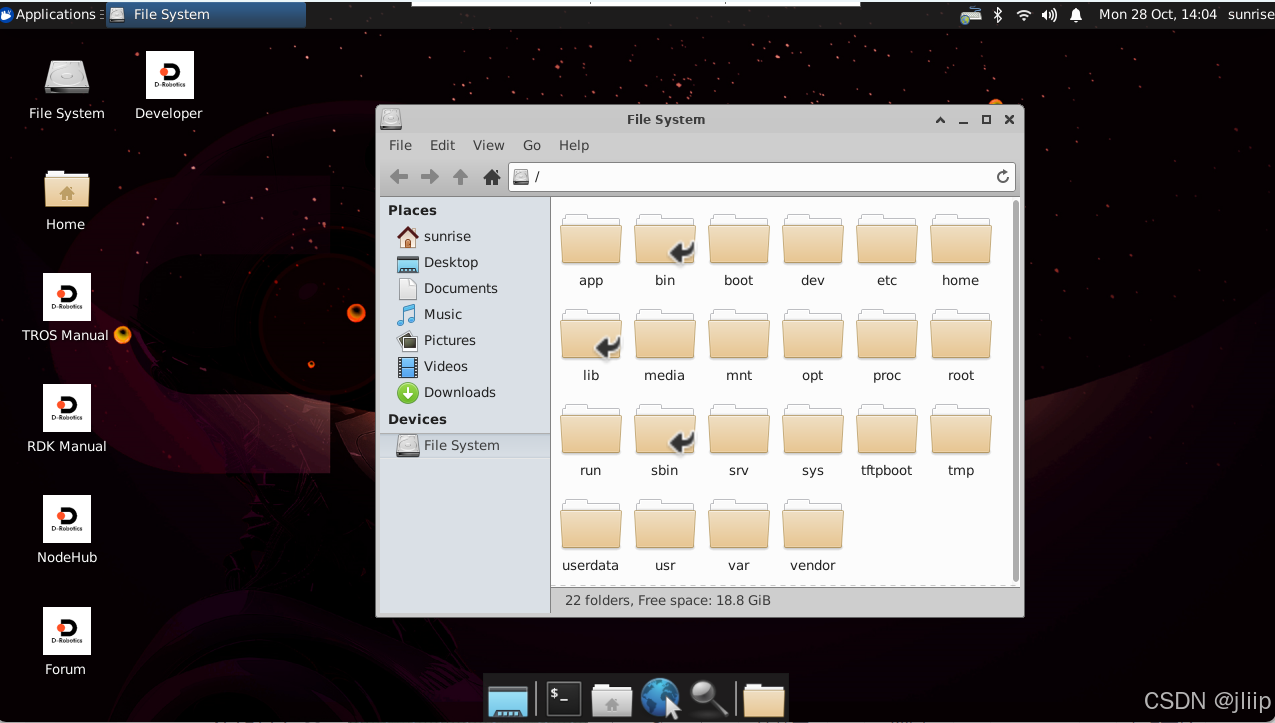

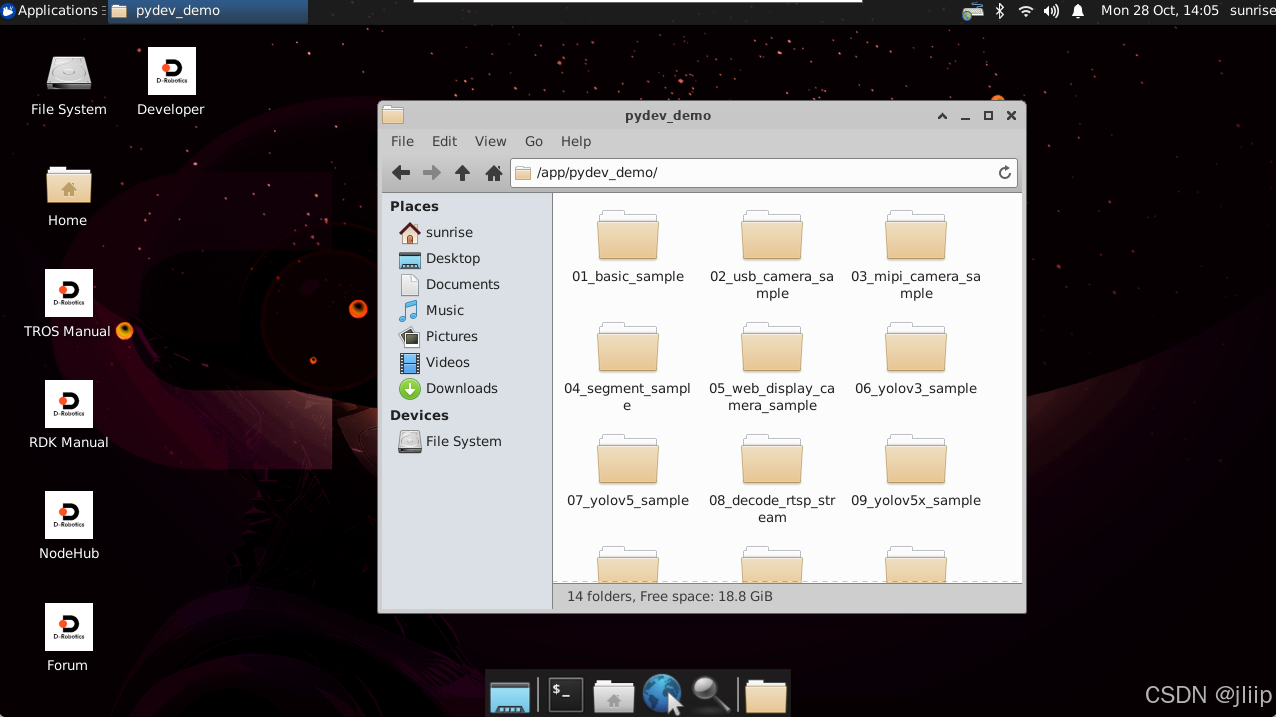

        在设备中，这些样例放置在file System下的app文件中。点击pydev_demo，可以看到13个目标识别样例。

包括mipi/usb摄像头输入的实时目标检测，以及yolov3，yolov5的多个版本。后续可以根据自己的需要对于样例进行修改并应用。目前，我们先以简单的yolov5_sample为例：

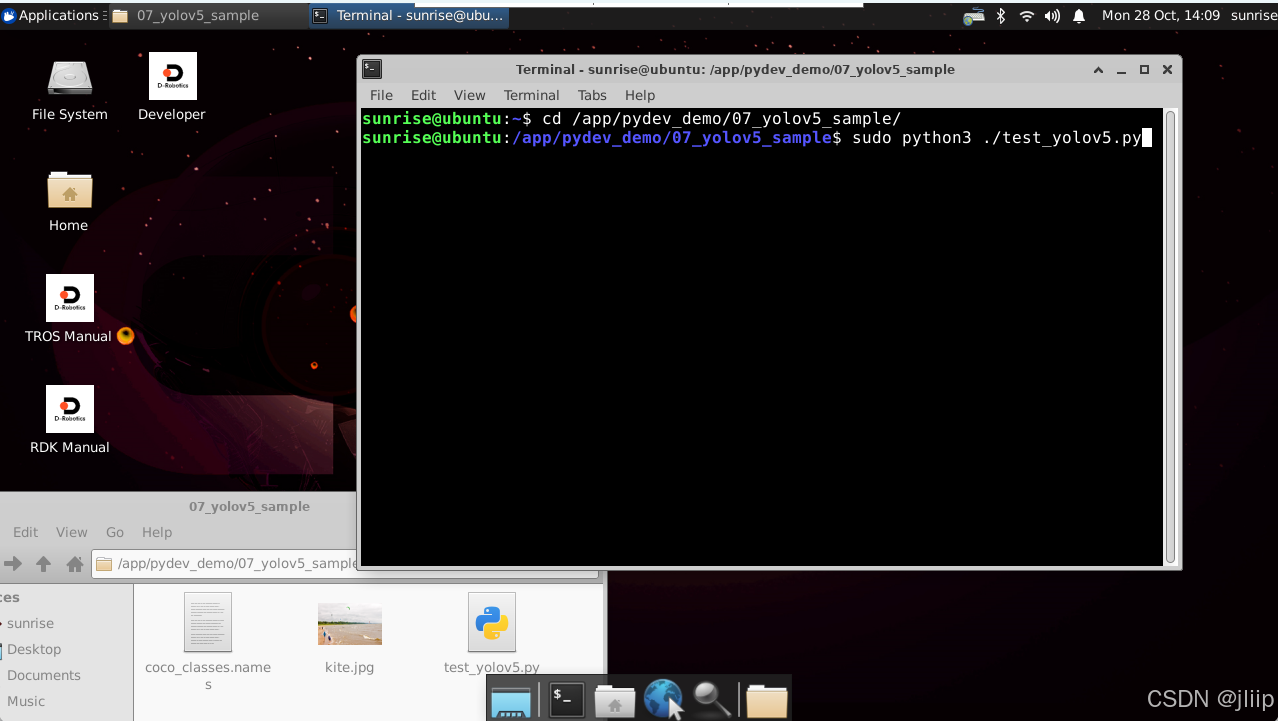

点开terminal，输入：cd /app/pydev_demo/07_yolov5_sample/

（转到测试样例对应的文件目录。）

接着，输入：sudo python3 ./test_yolov5.py  (运行当前文件下的test_yolov5.py文件）

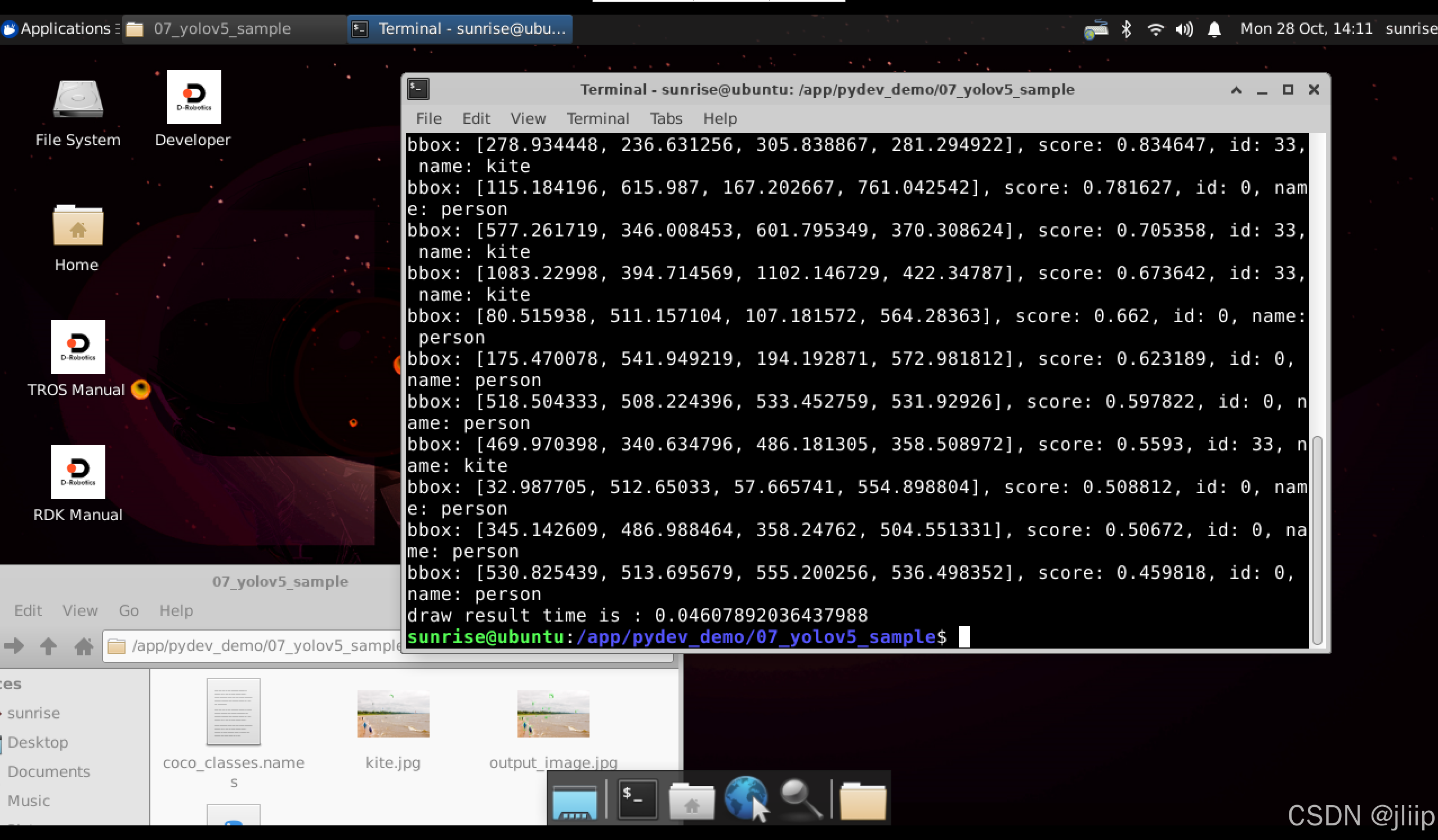

运行完成后，测试样例所在的Terminal中将出现识别成功的坐标信息，准确度概率，识别类型编码id（在coco128数据集中的类型编码），识别名称信息。

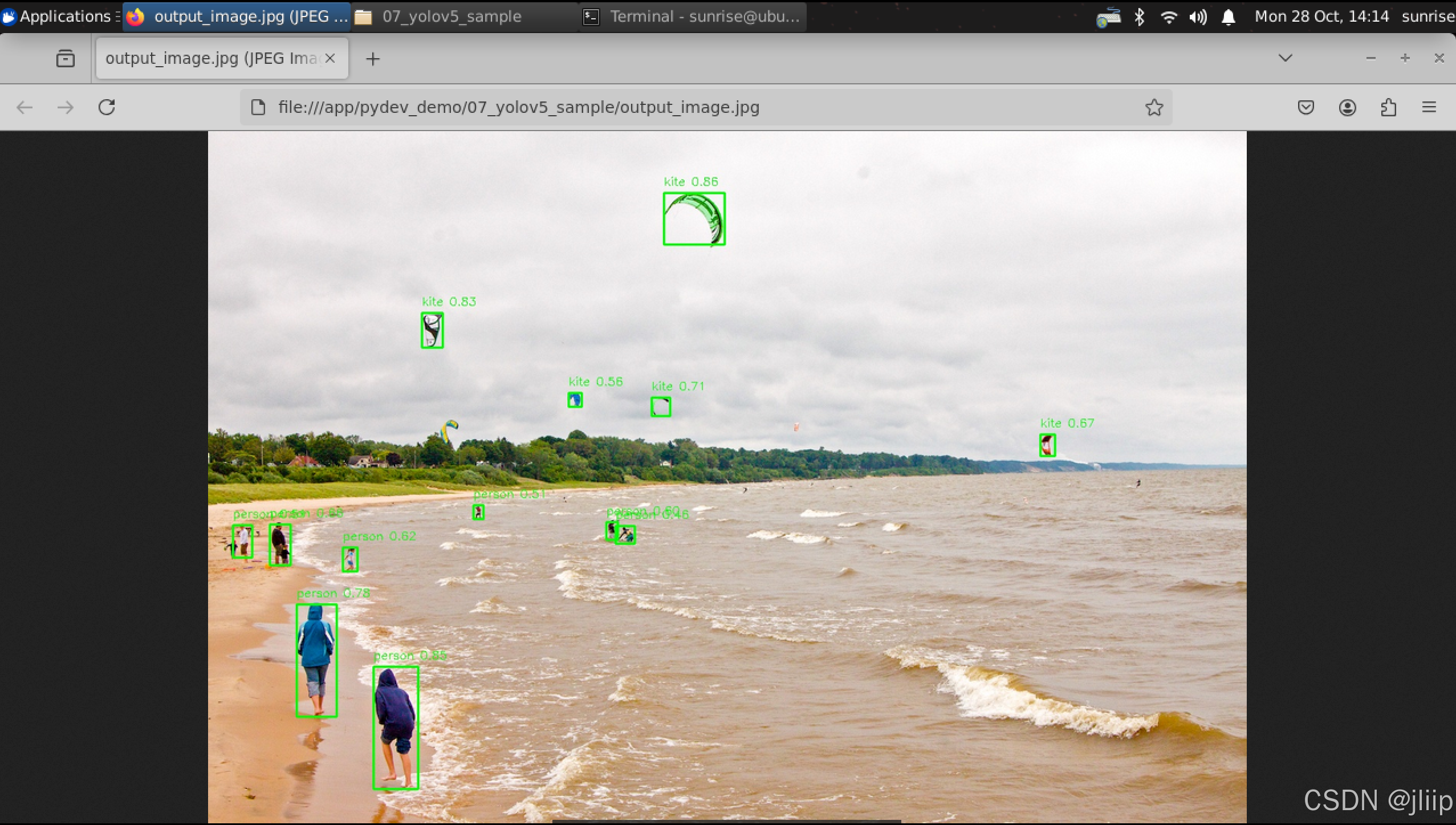

返回到07_yolov5_sample文件夹，此时将多出一张output_image.jpg,就是yolo运行后的输出结果。

到此，我们已经成功完成了RDK X5的基本设置，并且成功运行了一个简单的目标识别检测样例。

你可以使用同样的方式 cd 到你希望运行的程序所在的文件目录， 并使用 sudo 指定python3运行指定的文件。

---

后记

目前实测未修改的usb_camera_sample可以运行到20fps，基本满足性能需求。

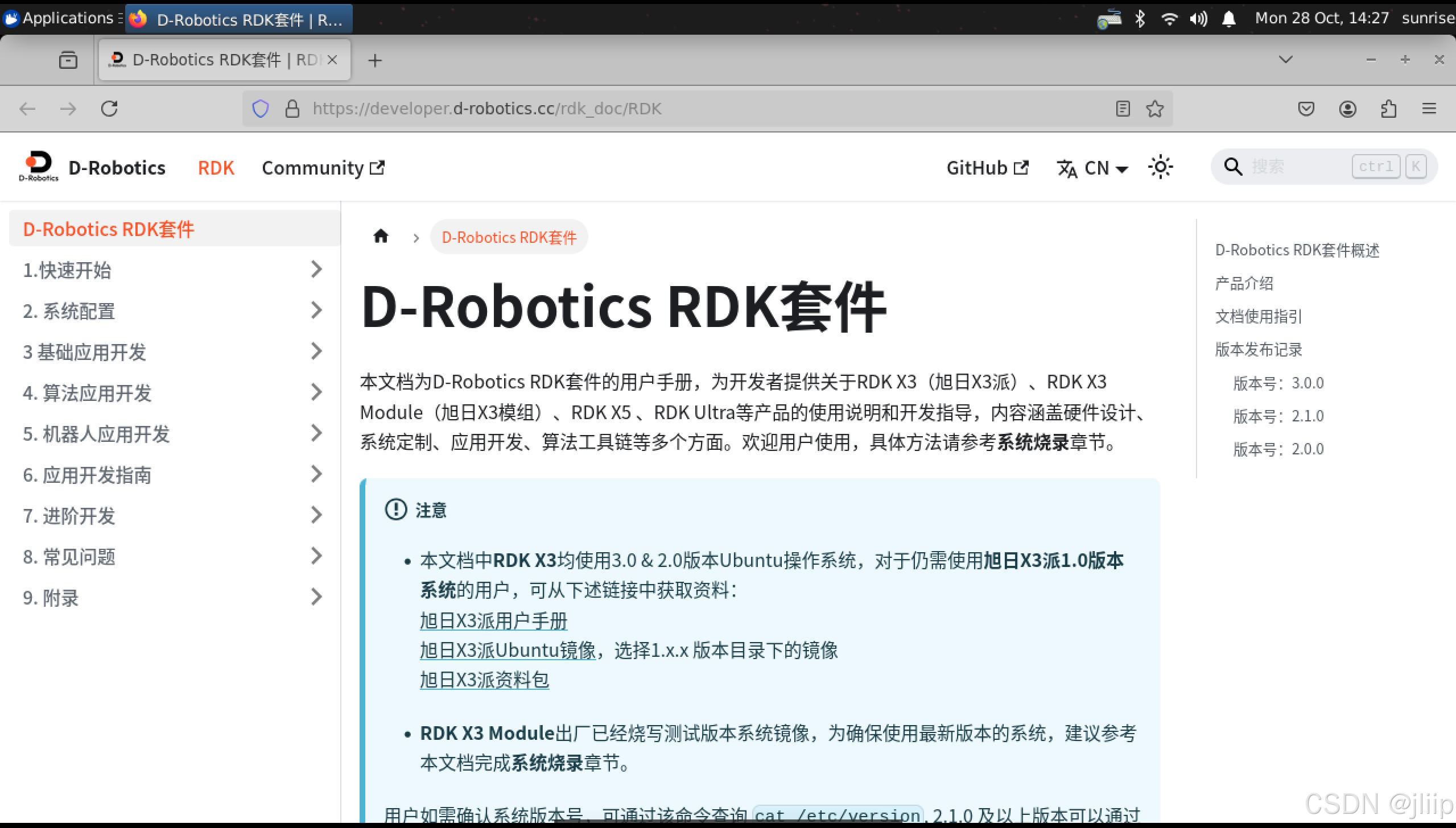

在开发板的desktop中，可以点击RDK Manual查看地瓜机器人提供的官方论坛教程，包括开始的应用以及后续的开发扩展。

感谢观看，收藏与交流，若有不足欢迎提出！
