【电源专题】案例：对比不同电池在不同电流下的电池放电曲线

锂电池充放电曲线反应了电池本身的很多信息比如电池的容量，电池电压，放电时间，放电平台等。

放电曲线的测试是指电对电池施加一定的负载电流，记录电压、电流、容量随时间的演变过程。

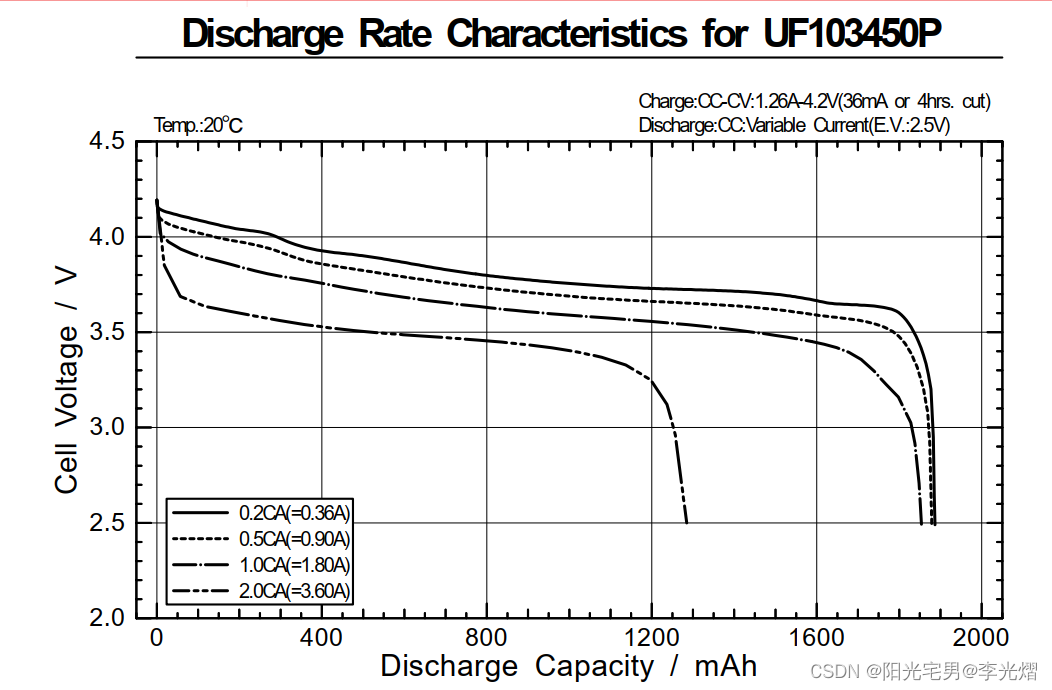

比如某电池规格书中的不同电流放电曲线图：可以看出电流越大的情况下容量越少，标称的容量大概在1800mAh，平台电压在3.7V左右。

一般情况下，锂电池在整个放电过程中的电压曲线可分为三个阶段

1、在初始阶段，终端电压迅速下降，放电电流越大，电压下降越快；如下图红色区域所示，在同一时间看，2C放电很明显比0.2C放电时压降大。
