【PLC编程】三菱PLC的置位(SET)与复位(RST)指令的使用说明

        三菱PLC的置位SET指令与复位RST指令的使用说明

        SET是置位指令（动作保持输出指令），其作用是使被操作的目标元件置位并保持。

        RST是复位指令（动作保持解除指令），其作用是使被操作的目标元件复位并保持清零状态。

        SET, RST的使用如下图所示：

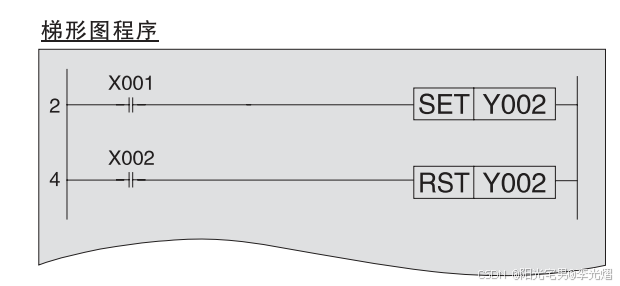

        梯形图程序

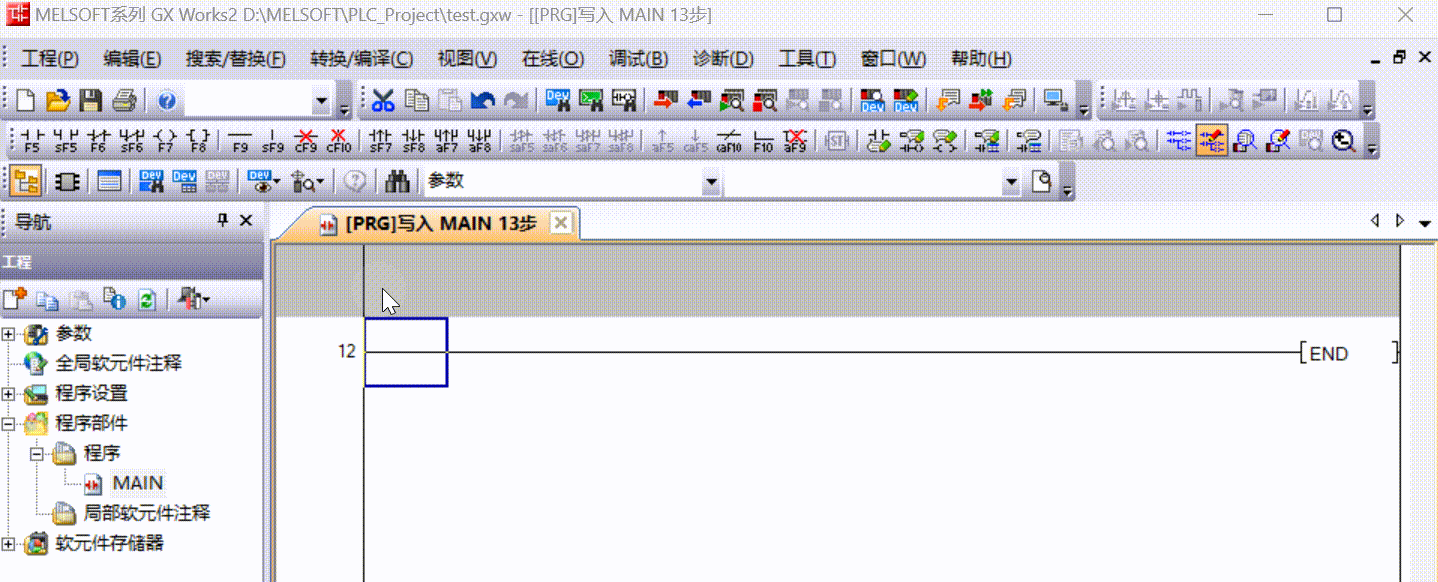

         实际选择F8应用指令，输入RST或SET  跟上线圈即可。

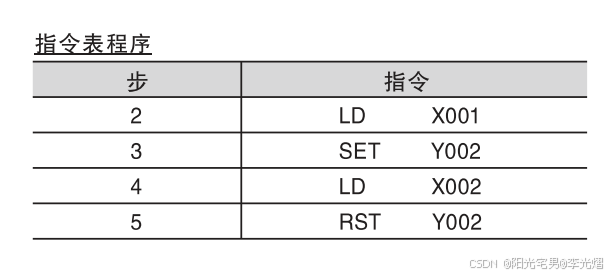

         指令表程序

        动作图如下：

        使用SET指令，输入条件（X001）变成ON时，指定的软元件（Y002）也变成ON。之后即使输入条件（X001）变成OFF，指定软元件（Y002）状态不变，还是ON。

        使用RST指令，可以将保持为ON的软元件变成OFF。
