三菱FX3U系列—置位/复位

目录

一、简介：

二、置位/复位实例：

A、置位：

B、复位：

三、区间复位

A、简介：

B、区间复位应用：

四、总结 ：

---

一、简介：

        在FX3U系列中，置位和复位是常用的操作，用于控制输出点的状态。可以使用SET指令来置位输出点，使用RST指令来复位输出点。需要注意的是，置位和复位指令的具体语法和使用方法可能会根据具体的FX3U型号和编程软件而有所不同。

二、置位/复位实例：

A、置位：

置位的编程指令是[SET S1]  SET是置为指令，S1是可以位操作的软元件。

B、复位：

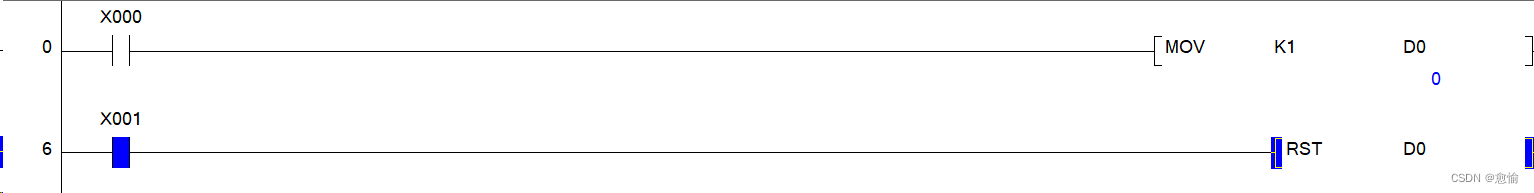

 复位的编程指令是[RST S1]  RST是复位指令，S1是可以位操作的软元件。



三、区间复位

A、简介：

        该指令的功能是将起始继电器到终点继电器指定的元件号范围内的同类元件进行批量复位。目标操作数可以是T、C、D、Y、M或S类型的元件。

B、区间复位应用：

区间复位的编程代码是[ZRST S1 S2]  ZRST是区间复位指令，S1、S2是同类软元件。

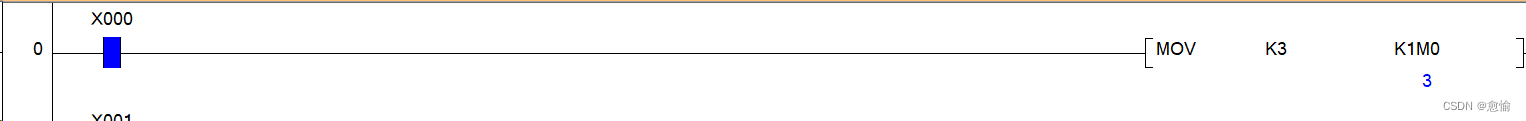

先对目标软元件赋值

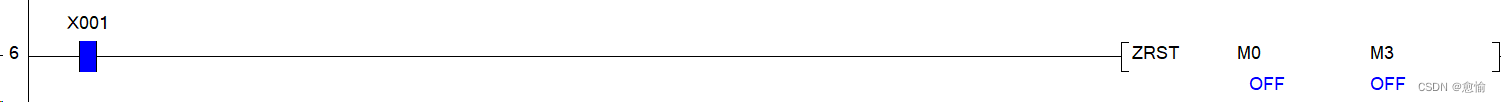

 区间复位M0~M3的数据

四、总结 ：

A、置位和复位指令的具体语法和使用方会因为编程软件而有所不同。

B、虽然有区间复位，但是没有区间置位指令。如果想要达到区间置位的效果，可以使用MOV指令组合位赋值。(不知道组合位的可以看什么是组合位？)
