怎么使用TUN虚拟网卡实现ping请求转发？带你一文解决

文中部分内容，因为没有找到特别权威的资料，因此掺杂着不少个人的理解，如有错误，欢迎指出。

背景

由于个人的一些特殊需要，想要对自己mbp的流量进行内部分发，简单点描述就是部分直连、部分走公司VPN、部分走socks5代理。

调研了一下市面上的一些解决方案:

1. PAC。配置较为简单方便，但是对于很多应用是无法走PAC的，尤其是终端应用
2. mellow。不知道为什么，规则一旦配多了就会出现部分规则不生效的问题（没找到相应issue，可能是我哪里配置的有问题）
3. surge。配置很方便，但是有三个问题，第一个问题是贵，第二个问题是dns解析显示的是surge内部的dns地址(这个理由倒是不打紧)，第三个问题也是最重要的问题是，对其他VPN同时使用的情况支持不那么友好
4. proxifier。不知道为什么，我的电脑用起来有时会卡卡的，有时还会出现网络混乱的情况

于是就想要自己实现一个网络流量分发的工具。

虚拟网卡TUN/TAP

关于网络流量分发这个问题，在网上看到了很多解法，我个人比较感兴趣的是使用TUN/TAP虚拟网卡来实现。由于能力有限，还处于学习过程中，因此本期就只实现了ping请求的转发。

简单描述一下，TUN/TAP是通过软件模拟的网络设备，提供与网络设备完全相同的功能。其中TAP模拟了以太网设备，即操作第二层数据包。TUN则模拟了网络层设备，即第三层数据包。

那么接下来我们就来看看我们如何来操作虚拟网卡，因为IP包简单，于是个人就选择了使用TUN设备。本文全部基于mac操作系统，以TUN设备为例，并使用python语言来编码。

对于macos而言，操作tun设备还是比较简单的，不过首先需要先安装TUN/TAP，

brew cask install tuntap

安装完后，就可以看到我们的/dev目录下多了如下一些文件: tap0 --- tap15、tun0 --- tun15

在linux中，是有所不同的，但是网上关于linux的TUN/TAP的资料还是比较丰富的，因此此处就不详解了。

接下来，就是如何操作tun设备，对于mac而言，整个操作十分简单，就和直接操作文件没什么两样，代码如下:

import os
import subprocess
from scapy.layers.inet import *

tun_fd = os.open('/dev/tun11', os.O_RDWR)
subprocess.check_call('ifconfig tun11 192.168.7.1 192.168.7.2 up', shell=True)

# 添加路由规则，用于测试
subprocess.check_call('route -n add -net 180.101.49.0 -netmask 255.255.255.0 192.168.7.2', shell=True)

while True:
    packet = os.read(tun_fd, 2048)
    ip = IP(packet)       # 此处使用了scapy包来处理网络协议
    ip.show()

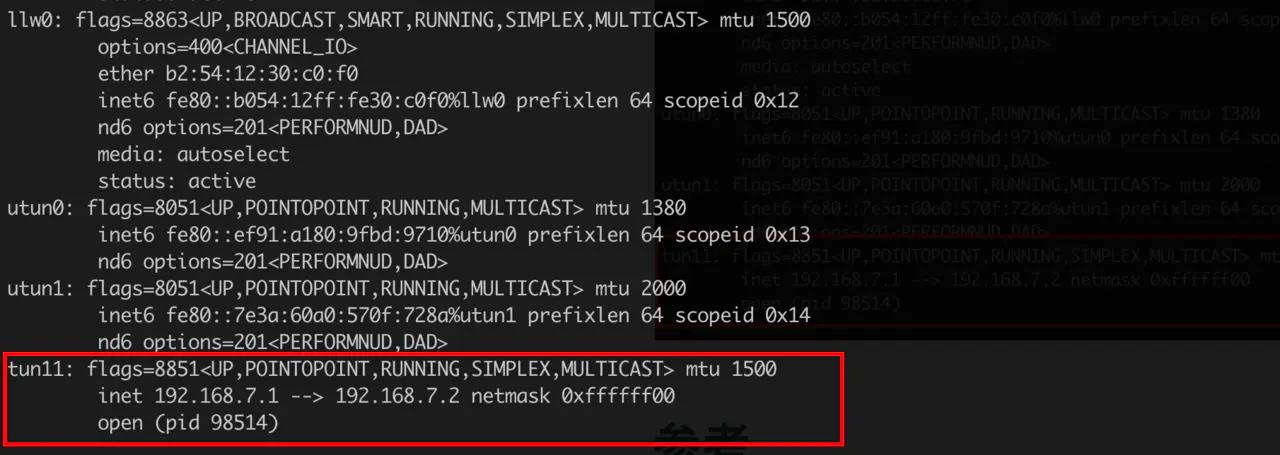

运行程序(需要使用sudo来运行)。我们可以先使用ifconfig来看看我们的网络设备状态，可以看到我们的网络设备中多了一个tun11的设备，但是这个设备有两个IP，我们可能会比较好奇，这个放到下文解释，

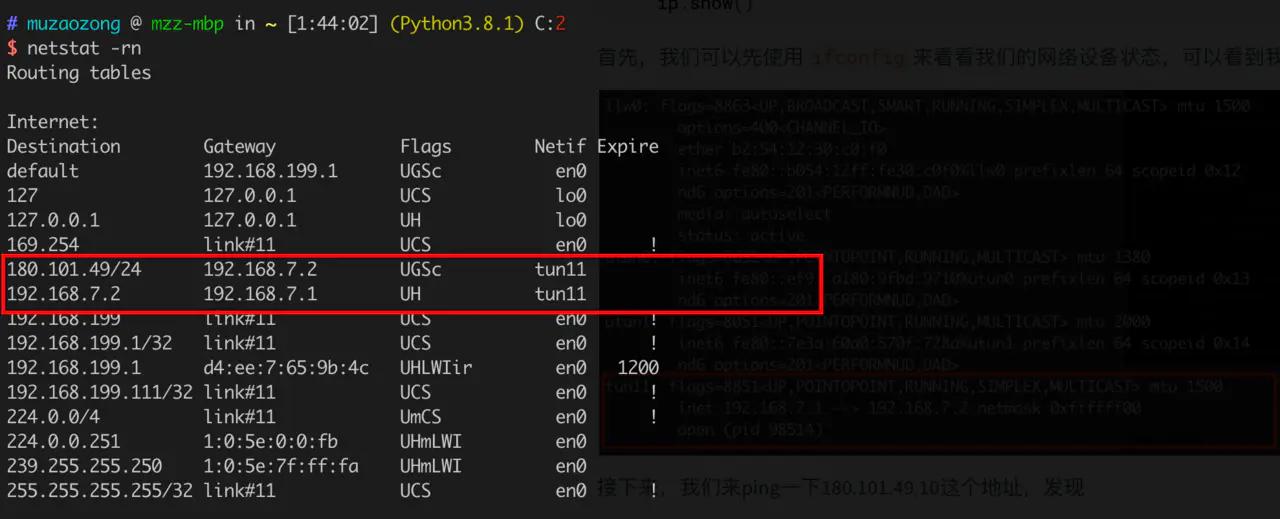

同样的，我们再来看一下我们的路由规则，可以发现多了两条tun设备路由规则，其中192.168.7.2 -> 192.168.7.1是在创建虚拟网卡的时候就自动创建的，另一条则是我们在代码里手动添加的。

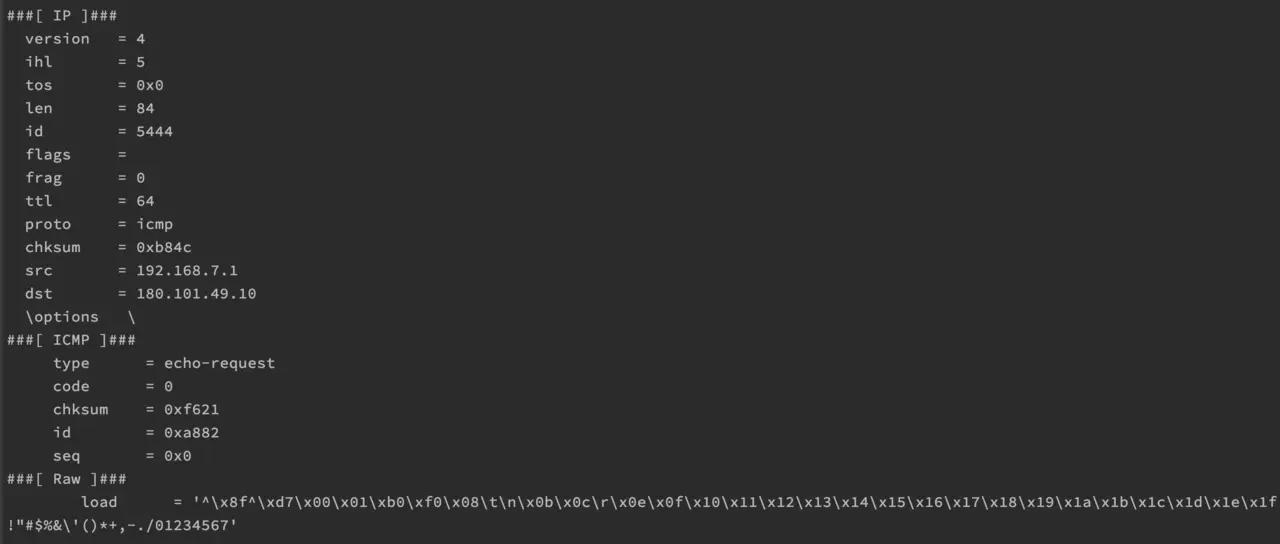

接下来，我们来ping一下180.101.49.10这个地址，看看返回结果，



从这些信息中我们可以看到这是一个ICMP包，比较有意思的一点，我们可以发现，该包的来源IP对应了TUN设备的源地址。

使用TUN设备模拟ping包的响应

接下来，我们尝试着去响应这个ICMP包，我们只需对调一下数据包中的src_ip和dst_ip，然后将ICMP的type设为echo-reply，当然了最终还是需要重新计算一下校验和。代码如下:

import os
import subprocess
from scapy.layers.inet import *

tun_fd = os.open('/dev/tun11', os.O_RDWR)
subprocess.check_call('ifconfig tun11 192.168.7.1 192.168.7.2 up', shell=True)

# 添加路由规则，用于测试
subprocess.check_call('route -n add -net 180.101.49.0 -netmask 255.255.255.0 192.168.7.2', shell=True)

while True:
    packet = os.read(tun_fd, 2048)
    ip = IP(packet)       # 此处使用了scapy包来处理网络协议

    reply_icmp = ICMP(ip.payload)
    reply_icmp.setfieldval('type', 0)     # 0代表echo-reply
    reply_icmp.setfieldval('chksum', None)     # 设为None，scapy包会自动计算

    reply_ip = IP(packet)
    reply_ip.setfieldval('src', ip.dst)
    reply_ip.setfieldval('dst', ip.src)
    reply_ip.setfieldval('len', None)
    reply_ip.setfieldval('chksum', None)
    reply_ip.setfieldval('payload', reply_icmp)

    os.write(tun_fd, bytes(reply_ip))    # 此处就直接往tun_fd直接回写数据即可

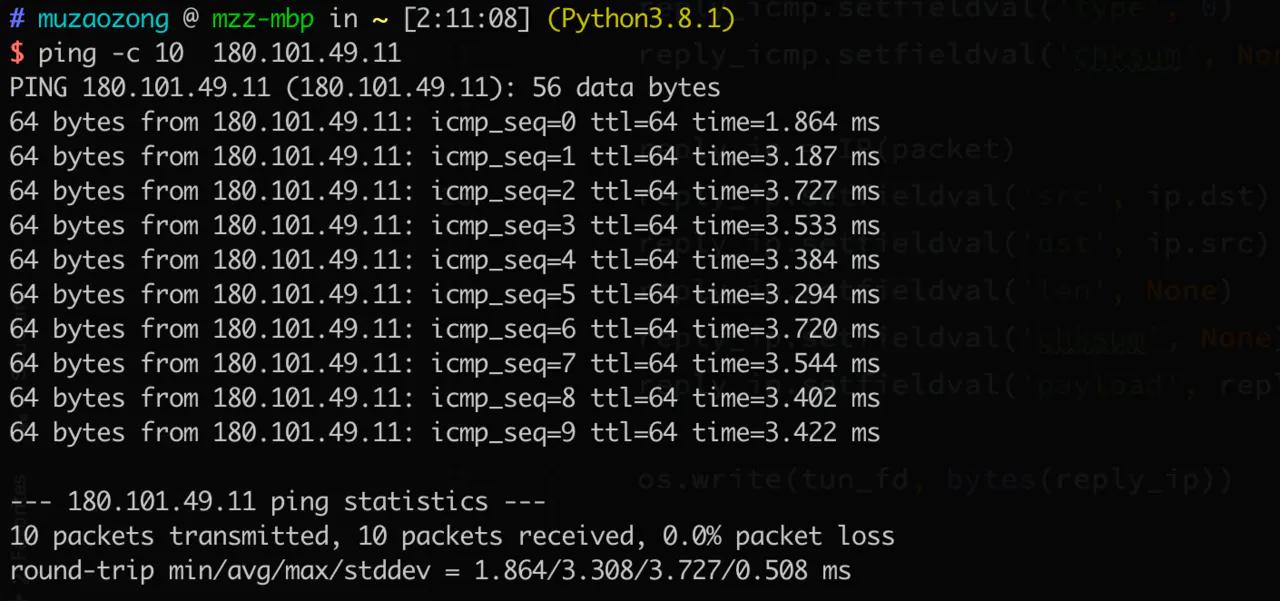

运行结果如下:



在这里，我们可以看到如果想返回数据就直接往tun_fd中回写数据即可，在这里我们其实就可以猜出TUN网卡的两个IP的作用，当应用程序流量流经TUN设备的时候，该应用发送的包的来源IP就对应了TUN设备的源IP，而TUN设备的目的IP就好比是这张虚拟网卡的IP。

使用TUN设备进行ping请求的转发

到上面为止，我们介绍了TUN设备的基本操作，以及基于TUN设备模拟ping请求的响应。但是接下来我们进一步增加难度，我们现在需要对ping请求进行转发，在这里就涉及到一个问题，就是请求无限循环的问题，因为配置了180.101.49.11会路由到TUN设备，而我们进行请求转发就一定需要将这个请求发出去，但是发出去的时候又会重新路由到TUN设备，就会形成死循环。这个问题怎么解呢？

在linux中，我们可以通过iptable的方式来解决，但是mac下相应的资料却不多。经过一番研究，我发现我们发送请求可以指定网卡，这样就可以不用经过路由了。（这答案真是太暴露智商了，不过这个问题的确让我困惑了很久）

那么接下来的操作就比较简单了，不过需要注意的是，我们不能将ping包原封不动地转发出去，因为这样的话ping包就会收到两份响应，会出现DUP的标记。其中一份来自外部真实响应，第二份来自我们代理返回的响应。

import select
import uuid
from scapy.all import *
from scapy.layers.inet import *

DEFAULT_NET = 'en0'
BUFFER_SIZE = 2048

# 主程序
tun_fd = os.open('/dev/tun11', os.O_RDWR)
subprocess.check_call('ifconfig tun11 192.168.7.1 192.168.7.2 up', shell=True)
subprocess.check_call('route -n add -net 180.101.49.0 -netmask 255.255.255.0 192.168.7.2', shell=True)

icmp_info_map = {}
icmp_socket_list = []

while True:
    read_fds = [tun_fd]
    read_fds.extend(icmp_socket_list)
    r_fds = select(read_fds, [], [], 10)[0]    # 由于kqueue不会写，此处就使用select，简单一点
    if r_fds:
        for fd in r_fds:
            if fd == tun_fd:      # 如果是来自虚拟网卡的数据
                data = os.read(tun_fd, BUFFER_SIZE)
                ip = IP(data)
                src_ip = ip.src
                dst_ip = ip.dst
                if ip.payload.name == 'ICMP':
                    info = {
                        'src_ip': src_ip,
                        'dst_ip': dst_ip,
                        'data': ip
                    }
                    mark_key = str(uuid.uuid1())
                    icmp_info_map[mark_key] = info  # 这里对收到的ping与发送的ping做了一个映射
                    send_to_remote_ip = IP(dst=dst_ip) / ICMP() / mark_key
                    icmp_socket = socket.socket(socket.AF_INET, socket.SOCK_RAW, socket.IPPROTO_ICMP)
                    icmp_socket.settimeout(5)
                    icmp_socket.bind(('192.168.199.111', 0))    # 我电脑的en0网卡的地址
                    icmp_socket.connect((dst_ip, 1))
                    icmp_socket_list.append(icmp_socket)
                    sendp(bytes(ICMP(send_to_remote_ip.payload)), socket=icmp_socket)
            elif fd in icmp_socket_list:     # 如果是来自外部响应数据
                data, addr = fd.recvfrom(BUFFER_SIZE)
                icmp_socket_list.remove(fd)
                fd.close()
                recv_ip = IP(data)
                recv_icmp = ICMP(recv_ip.payload)
                mark_key = str(bytes(recv_icmp.payload), 'utf-8')
                if mark_key not in icmp_info_map:
                    continue
                info = icmp_info_map[mark_key]
                icmp_info_map.pop(mark_key)
                send_icmp = ICMP(info['data'].payload)
                send_icmp.setfieldval('type', recv_icmp.type)
                send_icmp.setfieldval('chksum', None)
                send_ip = IP(dst=info['src_ip'], src=info['dst_ip']) / send_icmp
                os.write(tun_fd, bytes(send_ip))

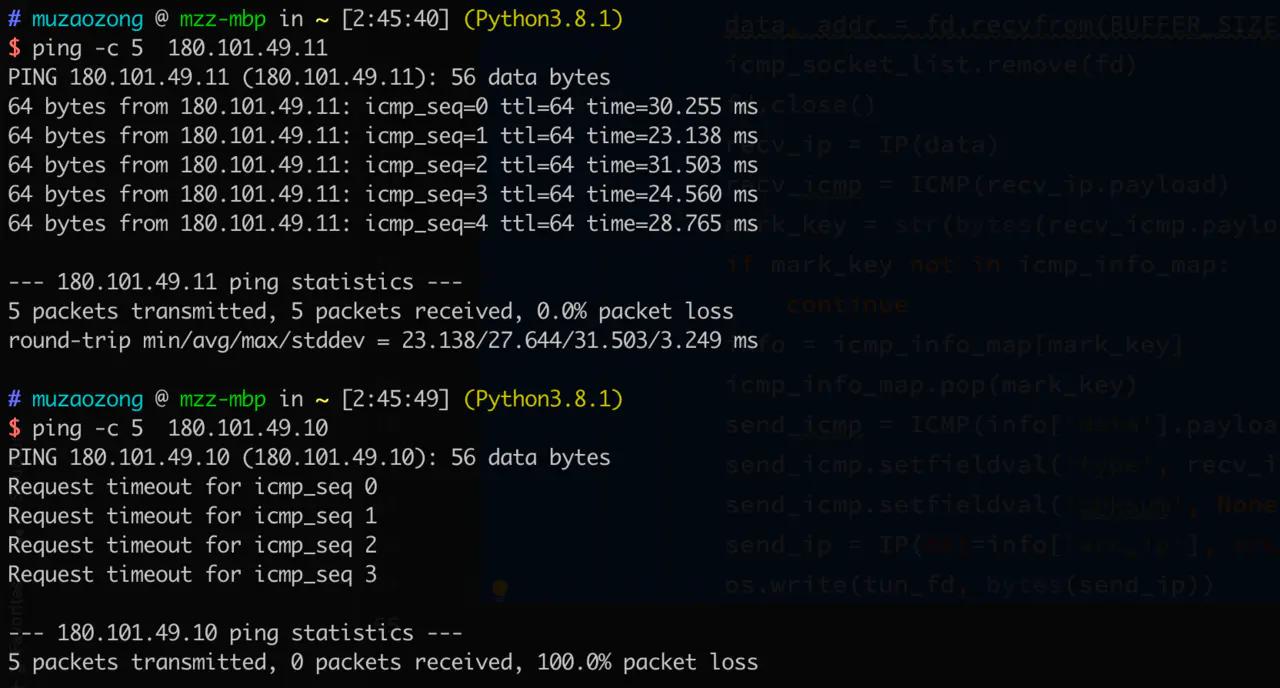

这段代码比较简陋，仍然存在在一些问题，例如socket超时释放、mark_key是否合理等问题。但是基本上可以粗略地表达一个朴素地ping包转发的思路，运行结果如下:

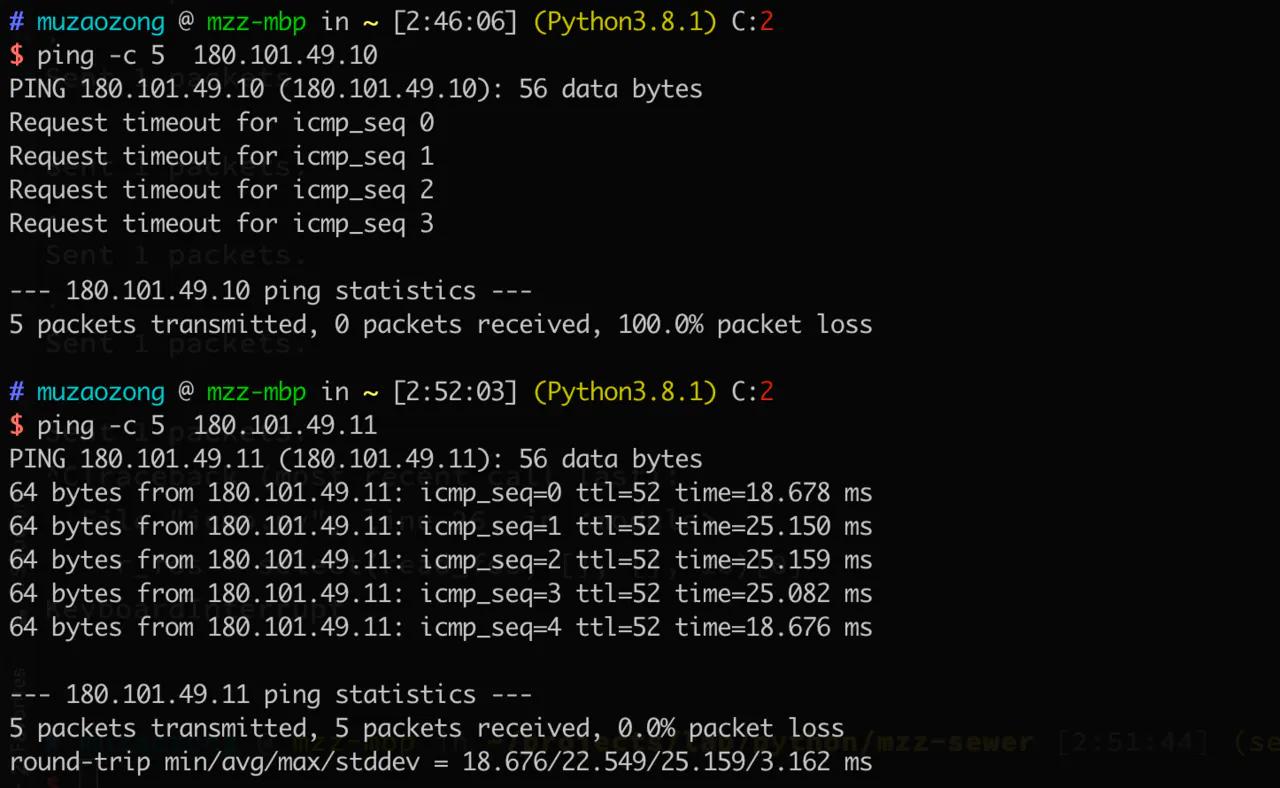

当然了，当我们不使用TUN设备的时候，结果也是一样的，如下，



到这里，我们一个简单的利用TUN设备转发ping包的功能就算完成了。
