中国自主研发的USB2.0 HUB芯片，即将发布CH334 和CH335工业级

小编从事USB接口行业7年之久，圈内客户均以做Type-C接口转接类产品为多，音、视频、网络通讯、PD协议、HUB拓展坞等配件类产品。

所有这一类配件，均会会应用到USB HUB芯片，目前行业内HUB芯片以台产为多，如我们常见的品牌有：Renesas瑞萨，大螃蟹RealTek瑞昱，威锋VIA, 创维,汤铭，这些品牌无一例外都不是国产自主品牌。

在2020-2021严重的缺芯时期，USB HUB芯片是行业内最缺的品类，为了应对这些品牌无不大幅提价，恶意抄高，我们的很多制造企业苦不勘言，甚是无奈。

在此艰难的制造环境下，国家大力扶持国内半导体企业，中国自主研发的USB2.0 HUB芯片，即将发布--CH583工业级。下面我们来介绍下这颗USB HUB芯片的相关性能和应用。

概述

CH334 和CH335 是符合USB2.0 协议规范的4 端口USB HUB 控制器芯片，上行端口支持USB2.0高速和全速，下行端口支持USB2.0 高速480Mbps、全速12Mbps 和低速1.5Mbps。不但支持低成本的的STT 模式（单个TT分时调度4个下行端口），还支持高性能的MTT 模式 （4个TT各对应1个端口，并发处理）。
CH335 其中一个下行端口支持USB3.0 SuperSpeed直通上行端口。
工业级设计，外围精简，可应用于计算机和工控机主板、外设、嵌入式系统等。



特点

• 4口USB集线器，提供4个USB2.0下行端口，向下兼容USB1.1 协议规范
• 支持各端口独立电源控制或GANG整体联动电源控制，提供5V控制信号输出
• 支持各端口独立过流检测或GANG 整体过流检测，支持5V耐压过流信号输入
• 支持高性能的MTT模式，为每个端口提供独立TT实现满带宽并发传输，总带宽是STT的4倍
• 支持端口状态LED 指示灯
• 可通过外部EEPROM 配置是否支持复合设备、不可移除设备、自定义VID、PID和端口配置
• 针对行业特殊需求可批量定制厂商或产品信息及配置
• 自研的专用USBPHY，低功耗技术，相比第一代HUB 芯片降低约20%，支持自供电或总线供电
• 可通过 I/O 引脚或外部EEPROM配置自供电或总线供电模式
• 提供晶体振荡器，内置电容，支持外部12MHz输入，内置PLL 为USB PHY 提供480MHz时钟
• 上行端口内置1.5KΩ上拉电阻，下行端口内置USB Host主机所需下拉电阻，外围精简
• 内置LDO线性降压调节器，可将USB总线电源电压转换为芯片的3.3V工作电源
• 6KV增强ESD性能，Class 3A
• 工业级温度范围：-40～85℃

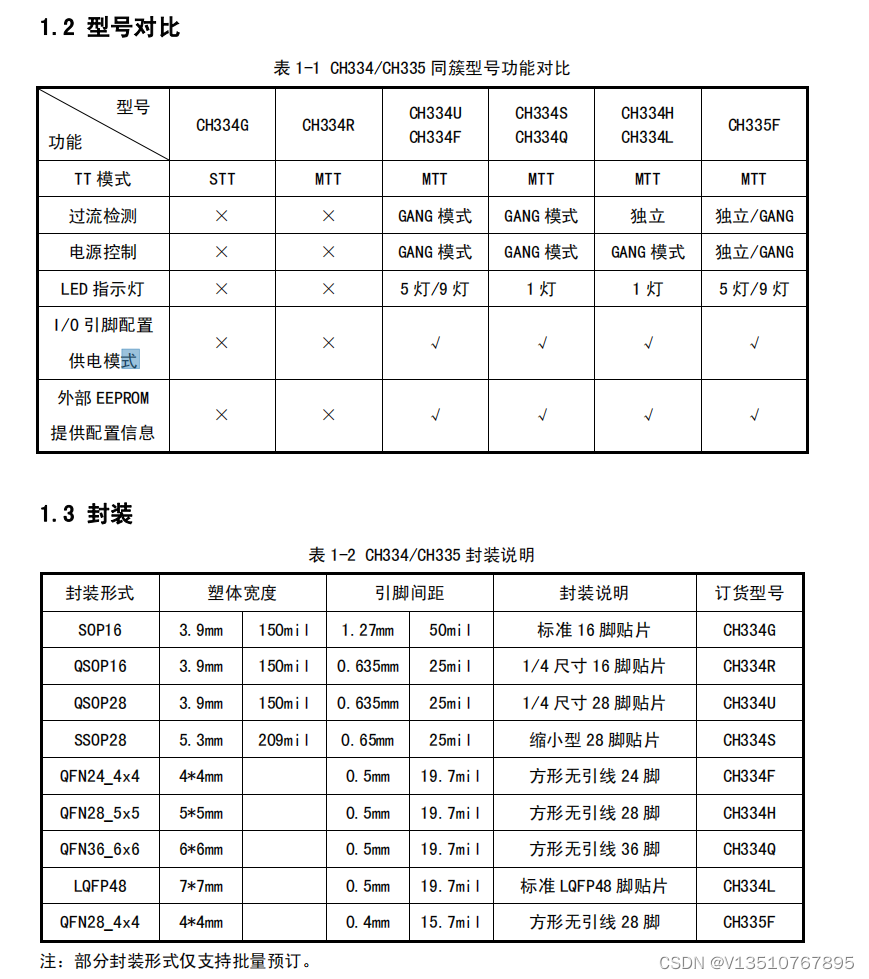

• 提供QFN28、SOP16、QSOP28 等多种小体积、低成本、易加工的封装形式

•
