Arduino篇（二）火焰、烟雾、CO等多个传感器组合实验设计

最新推荐文章于 2024-07-17 09:42:12 发布

小巨同学

最新推荐文章于 2024-07-17 09:42:12 发布

阅读量1.2w

点赞数 17

分类专栏： Arduino 文章标签：传感器 arduino

本文链接：https://blog.csdn.net/weixin_52029211/article/details/119059116

版权

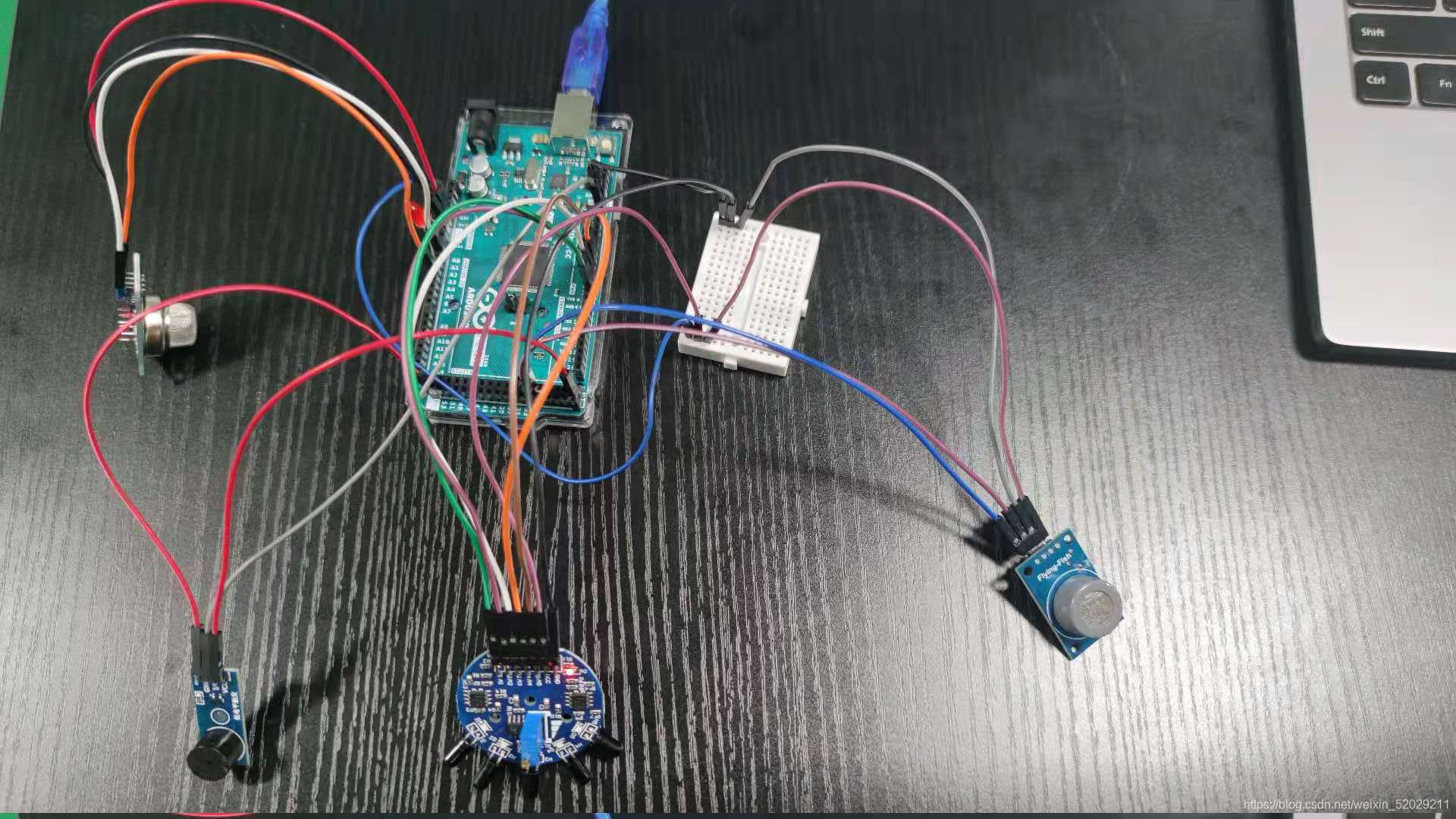

最近用Arduino做了一个简单的多个传感器组合的实验，比较简单，设想的应用场景是火灾检测。如下图所示：
在这里插入图片描述

一、实验材料

MQ-2烟雾传感器、5路火焰传感器、CO一氧化碳传感器，无源蜂鸣器、LED灯、arduino mega开发板、面包板以及杜邦线若干。

二、功能说明

设想在一个火灾场景中，当检测到火焰时，火焰触感器检测并触发蜂鸣器报警和LED警示灯亮，当一氧化碳浓度超标或检测到烟雾，蜂鸣器响。我用LED代替了电推杆，设想是电推杆触动灭火装置。

三、程序设计

/*
  多传感器 MQ-2烟雾、CO一氧化碳、火焰传感器、警报器、电推杆的使用
*/
#include <Arduino.h>

#define smogSensor_AO A0   //烟雾传感器引脚
#define smogSensor_DO A3
#define COSensor_AO 30     //一氧化碳CO传感器引脚
#define COSensor_DO 31

int pinBuzzer_led = 12;  //报警器引脚
int fire_sensor1 = 2;    //5个火焰传感器引脚
int fire_sensor2 = 3;
int fire_sensor3 = 4;
int fire_sensor4 = 5;
int fire_sensor5 = 6;
int outPusher    = A2;   //电推杆输出引脚
unsigned int smogsensorValue = 0;  //烟雾传感器值
unsigned int cosensorValue = 0;    //CO传感器值

void setup(
