各种调制方式OFDM(QPSK,16QAM,64QAM)系统性能仿真

        在第四代移动通信系统中，大家都熟知上行链路通信系统采用的是SC-FDMA，而下行链路通信系统采用的是OFDM技术。这是因为在用户端，也就是我们离不开的手机，由于便捷性的原因其不可以做太大，所以其发射功率不能很大，而基站则是可以做很大的。OFDM技术采用的IFFT技术会出现偶尔一次的信号的同向叠加，从而出现PAPR（峰均比）比较高，这也就是导致采用OFDM技术最后需要的发射功率会很大的原因，所以这种技术是不适用于上行链路的，也就是从手机端到基站端，理解OFDM通信系统，在我看来，一方面是要理解整体的系统框架，另一方面，要理解为什么DFT快速发展后，出现快速算法FFT后，OFDM系统才会被广泛使用，同时要理解循环前缀的作用以及为什么可以进行频域均衡。

1.OFDM基本框架

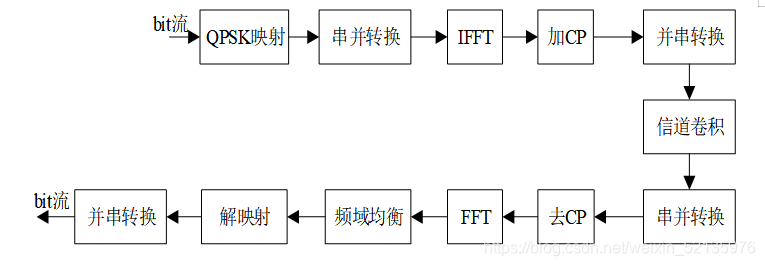

        正交频分复用（OFDM）是一种特殊的多载波数字通信调制技术，是一种特别适合在时延色散环境下进行高数据速率传输的调制方案。该方案将高速数据流转换为若干低速数据流，采用一组并行的易于均衡的窄带信道进行传输。OFDM系统模型如图3-1所示。该模型通过将发射端的高速传输的信息比特流经过串并转换，变成可以传输的OFDM符号，使得信号的带宽小于信道的相干带宽，从而克服由高速数据传输引起的码间串扰，而后对每路数据用不同的子载波来进行调制，不同子载波之间的频率差为1/Ts，各个子载波之间通过引入循环前缀(CP)来防止子载波干扰(ICI)，将N路调制后的信号进行叠加，构成当前的发射符号。在接收端，通过对接收到的发射符号进行相反的处理，可以得到原始的信息比特流。

2.利用IFFT来实现OFDM系统

        假设高速传输的信息流周期为，经过星座映射和串并转换后变成N路子符号集合，N路子信道信号可以表示为，且每个子载波调制的频率不同，依次表示为，N个子载波之间的间隔为，任意两个子载波之间是正交的，这样有利于接收端对信号的接收。将OFDM信号用复数方式表示为：

3.循环前缀好处

        循环前缀将OFDM符号尾部的一部分复制到OFDM符号的前面作为保护间隔，其作用是消除符号干扰和信道间干扰：充当保护间隔消除ISI，因为CP的存在使得前一个符号多径的副本都落在后一个符号的间隔范围内，从而消除前后两个数据块之间的干扰，但是这样的话，进行一定间隙的间隔也是可以实现的。加入循环前缀还有一个作用就是，使每个OFDM符号的一部分呈现周期性，将信号与信道冲激响应的线性卷积转换成循环卷积，时域循环卷积相当于频域直接相乘，从而可以进行频域均衡。

最核心最重要的就是CP是将线性卷积转化为循环卷积的。其过程如下：

1.设信道长度为L，则信道为：

后面公式太多，截图算了

4.频域均衡



5.内容仿真

基于Matlab的仿真参数可以设置为以下几个参数。

表5-1 仿真参数的设置

参数类型	仿真参数
子载波个数	52
数据块个数	100
循环前缀长度	16
帧长	52*100
总帧数	10
调制方式	64QAM/16QAM/QPSK
信道模型	理想瑞利信道
信道长度	H=5，10，16，20，30
IFFT点数	64
信噪比(dB)	0：3：30
（CSI下）均衡算法	ZF

         仿真结果如果5-1和5-2所示。图5-1为OFDM系统不同调制方式的误码率对比。图5-2为OFDM系统下QPSK误码率随信道长度变化的对比图。

图5-1不同调制方式的误码率对比图

图5-5 QPSK误码率随信道长度变化的对比图

代码：
