保姆级教程！单相变压器磁-振-声多物理场耦合仿真

       变压器的磁-振-声多物理场耦合仿真至关重要，因为它能够综合考虑变压器在实际运行中电磁、机械振动和声学特性的相互影响。这种方法不仅可以提高设计的精度和可靠性，还能有效识别潜在的噪声和振动问题，优化变压器在不同工况下的性能，确保其高效运行。

       此外，通过进行这种耦合仿真，工程师可以更好地管理热效应，避免过热损害设备，并探索新材料和新技术的应用，推动变压器技术的进步。同时，遵循行业标准和法规的要求，确保产品在噪声和振动方面符合国际能效和环保标准，降低合规风险。

      因为最近也在做变压器的多物理场耦合仿真，像磁-热-流以及磁-振-声这些，所以想要记录一下，同时和大家进行讨论。

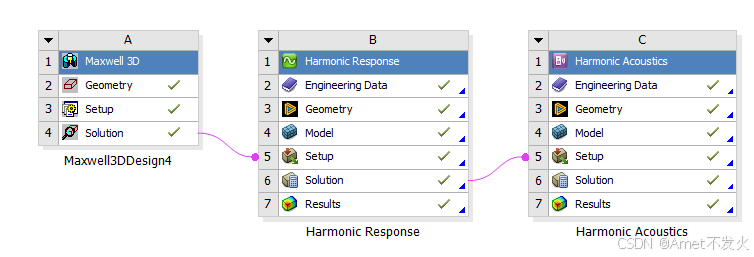

                                                           图1  磁-热-流多物理场仿真

    如图1所示，即为变压器磁-振-声多物理场耦合仿真的技术路线。下面，作者将详细对各个单物理场的仿真分析进行介绍。

一、电磁分析

       首先，在ANSYS Maxwell中，对变压器的铁心、绕组施加相对应的材料属性，同时，在线圈处施加电流激励、划分网格等操作。

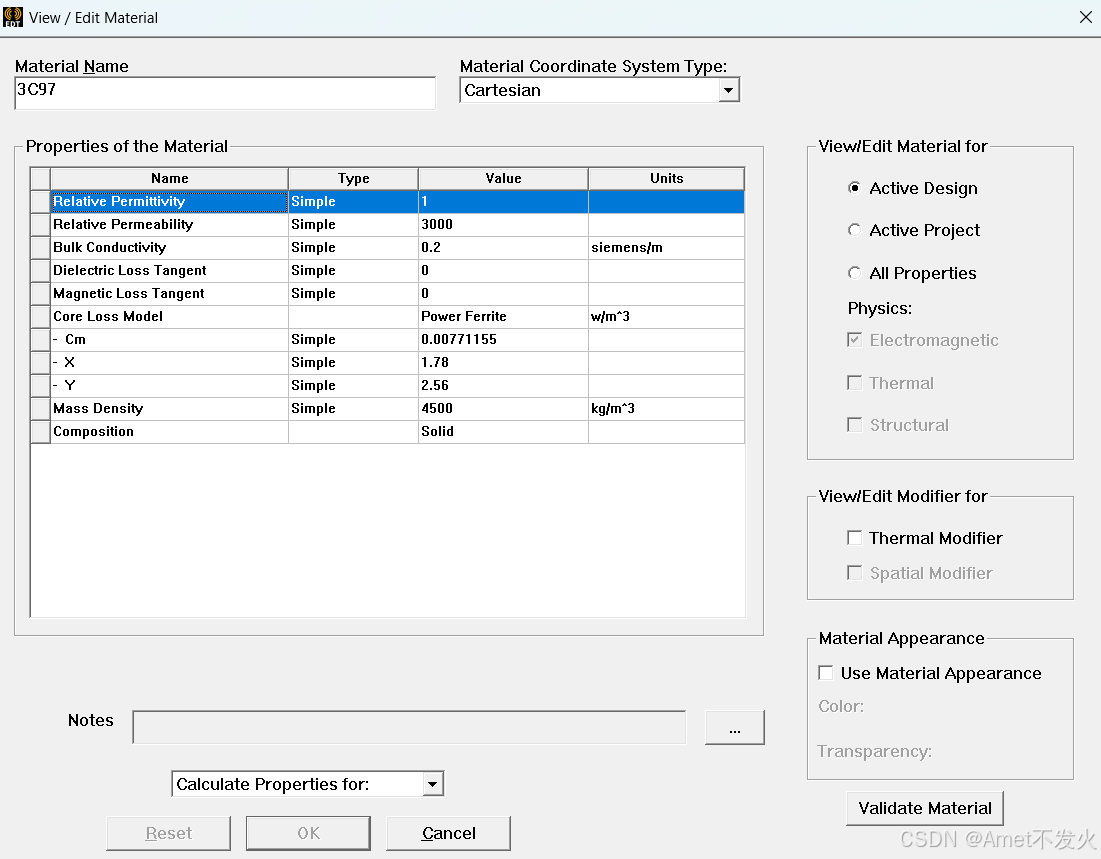

         图2 编辑绕组、铁心的材料属性

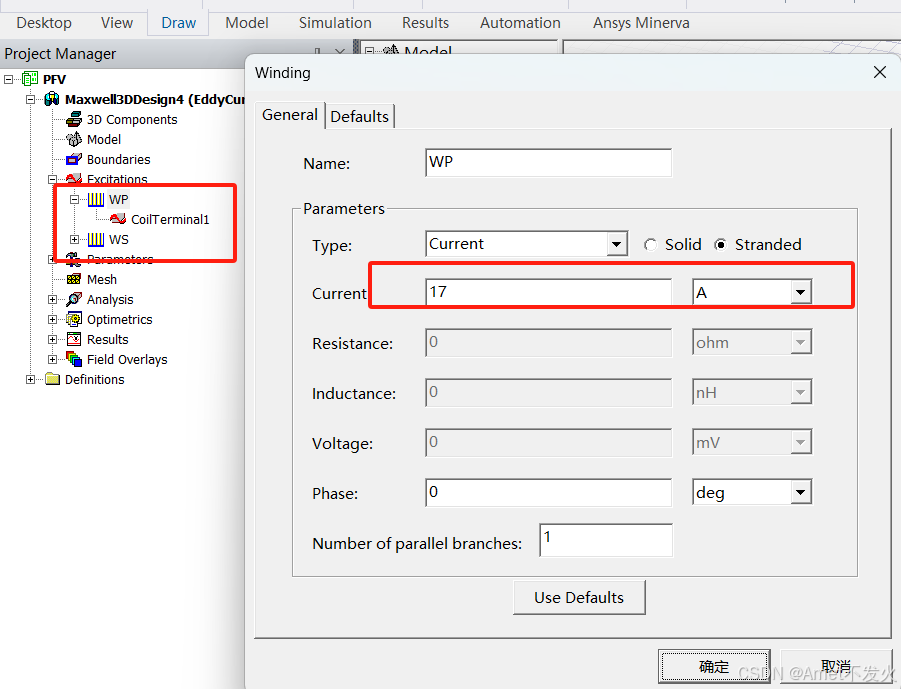

图3 施加电流激励

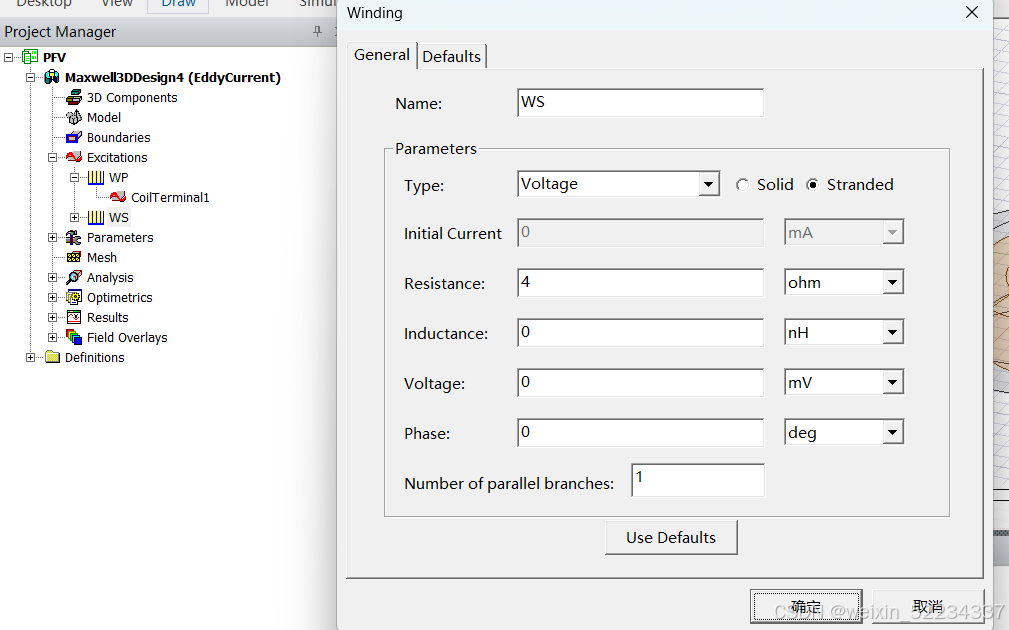

 图4 施加电阻激励

      进行初始化，获取变压器的电磁力。如图5所示。

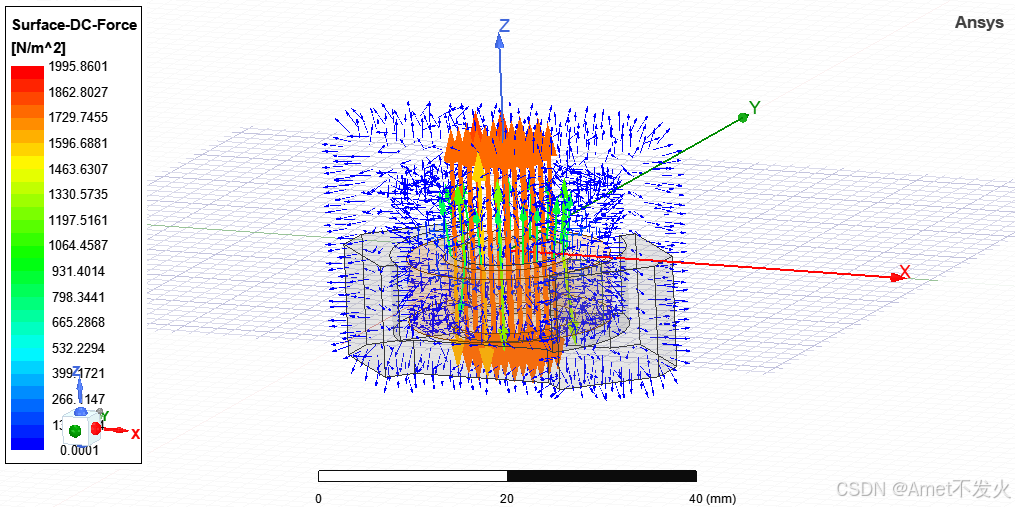

图5 电磁力云图

 二、谐响应分析

       电磁分析结束后，将电磁分析产生的电磁力作为载荷导入到谐响应分析中。由于谐响应分析是线性分析类型，并且变压器结构在实际工作中也不允许超出屈服强度，因此，在这里以线性弹性材料进行简化输入。根据实际工作，扫频范围设置为0~2500Hz。加载时，将变压器下部的底座框架施加固定约束。

导入变压器模型后，进行网格划分，此处使用0.001m的网格进行划分，划分后查看网格质量是符合要求的。

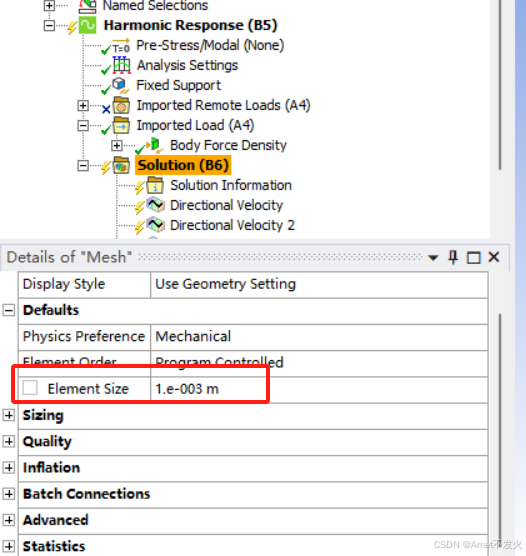

图6 划分网格

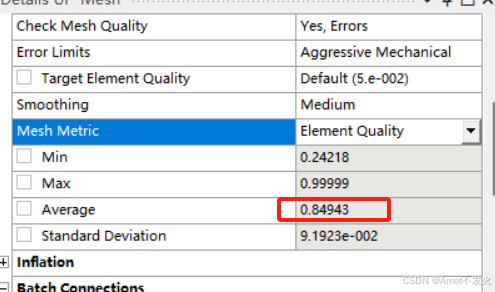

图7 查看网格质量

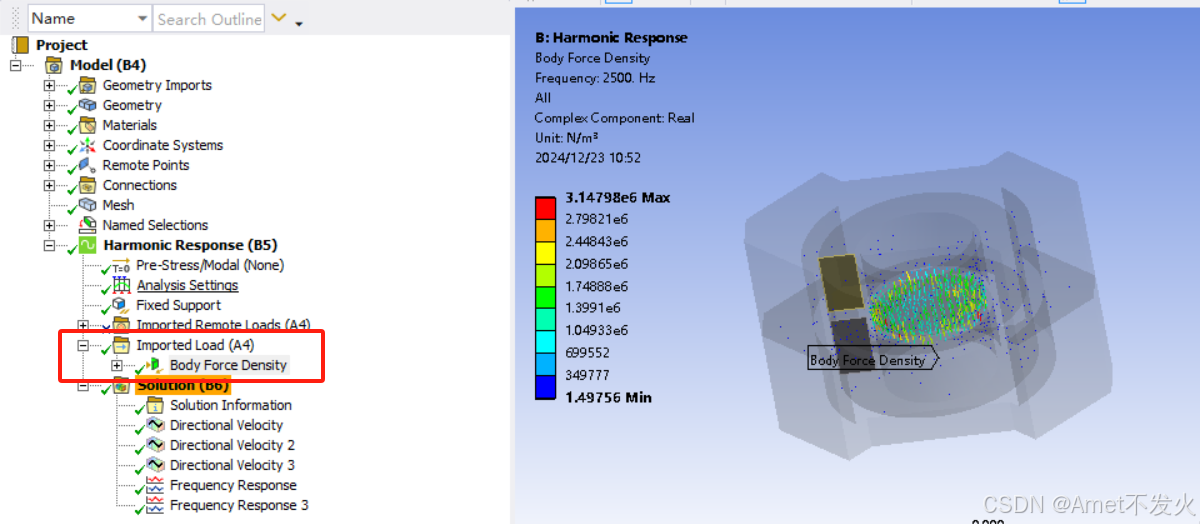

图8 导入电磁力

      导入电磁力后，根据变压器实际安装位置，将下部的底座框架施加固定约束。

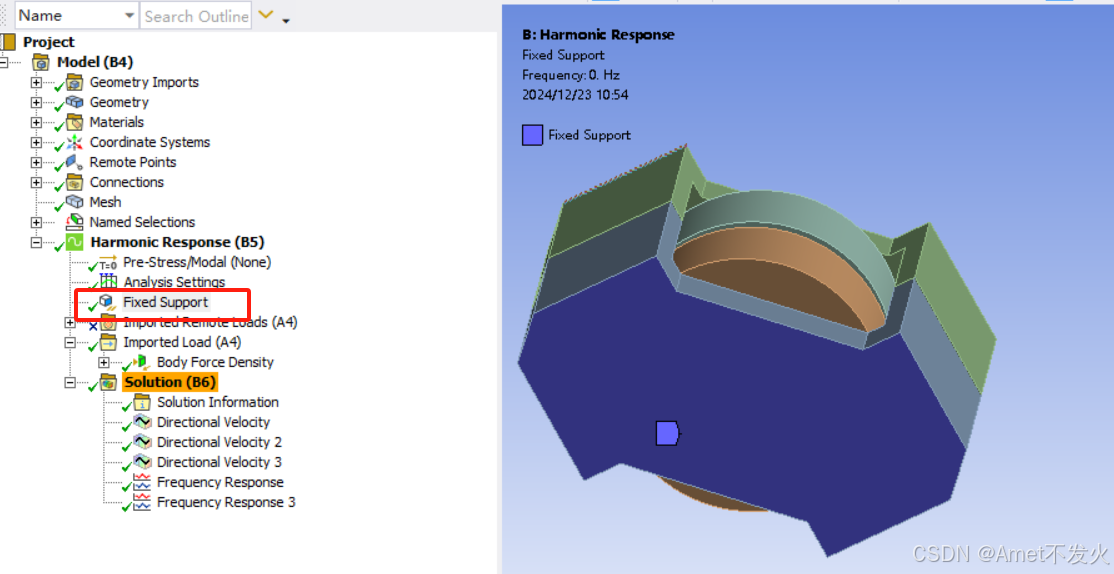

图9 施加固定约束

         根据实际工作，扫频范围设置为0~2500Hz。

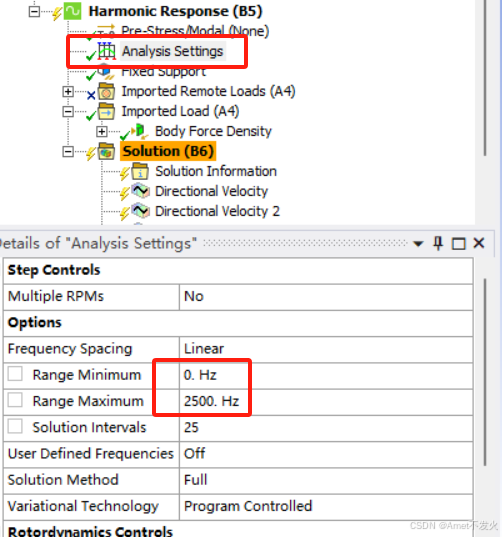

图10 设置扫频范围

     在result中，可查看变压器整体或者单个零件的振动速度。

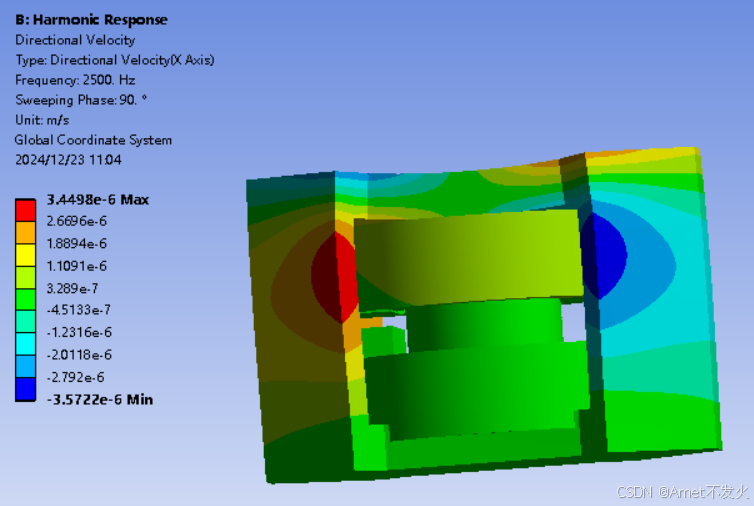

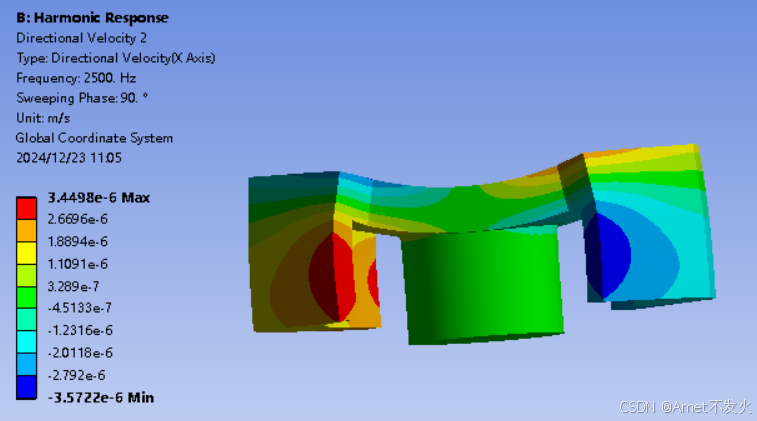

 图11 查看变压器及其零件的振动速度

      在此基础上，还可查看变压器在扫频范围内的振幅随频率变化曲线。

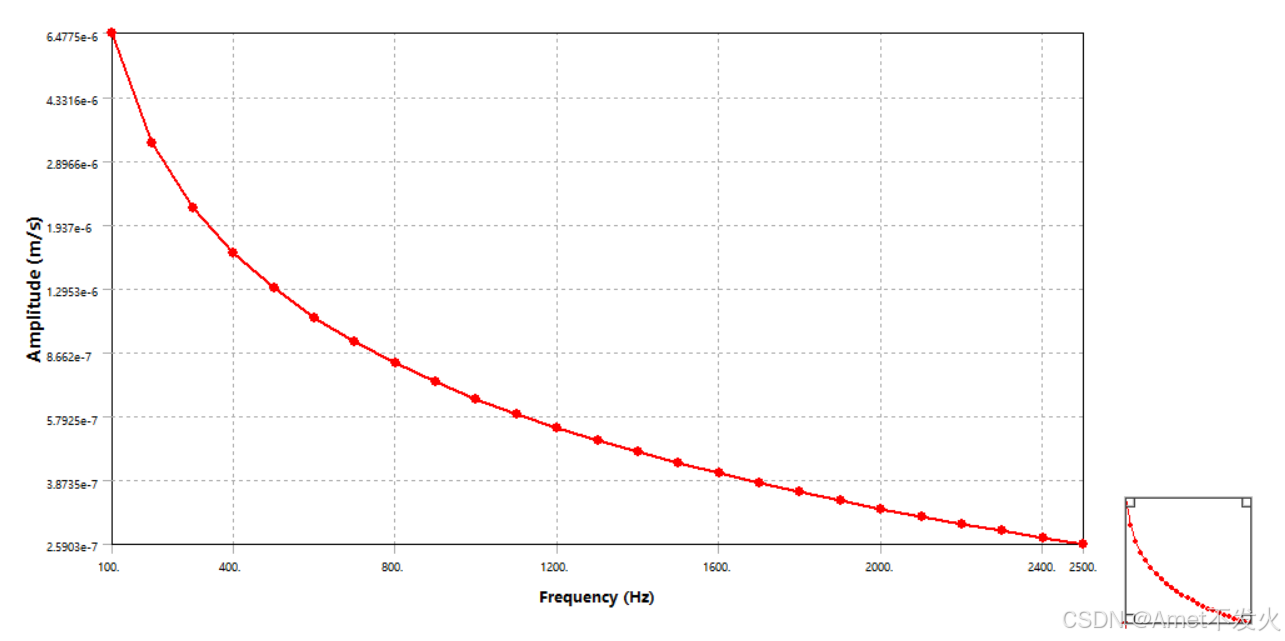

图12 振幅-频率曲线

三、噪声仿真

           磁-振仿真结束后，最后进行变压器的噪声仿真。噪声分析利用ANSYS专业噪声仿真模块Acoustics。噪声分析需要输入声音在介质中的传播速度及介质密度等参数，此处介质为空气，噪声分析由于主要分析声音在介质中传播现象，因此需要设置空气域。由于变压器与空气接触部分几何复杂，因此对空气域采用四面体网格划分方式。基于ANSYS Workbench耦合平台，将上一步谐响应分析计算得到的质点振动速度导入噪声分析中，作为激励源。通过计算可以得到不同频率下的声压情况。

1、设置空气域

        噪声分析需要输入声音在介质中的传播速度及介质密度等参数，此处介质为空气，噪声分析由于主要分析声音在介质中传播现象，因此需要设置空气域。在modeler design中，对变压器设置空气域。

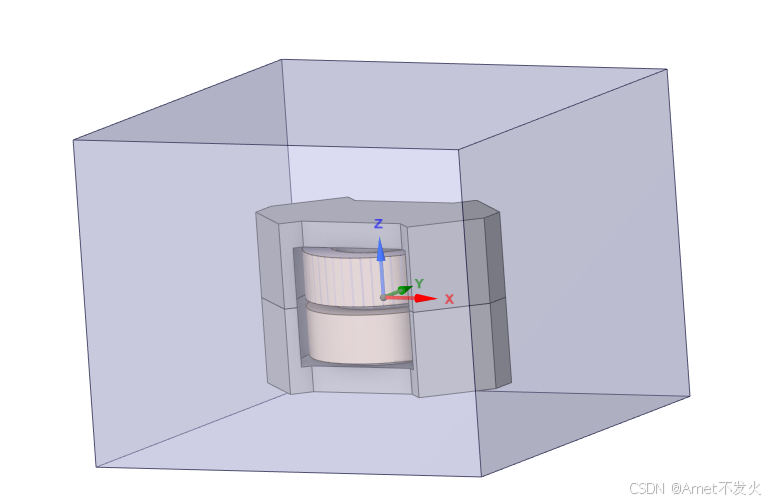

图13 设置空气域

2、加载振动载荷

      将谐响应分析得到的振动速度作为载荷加载到噪声分析中。

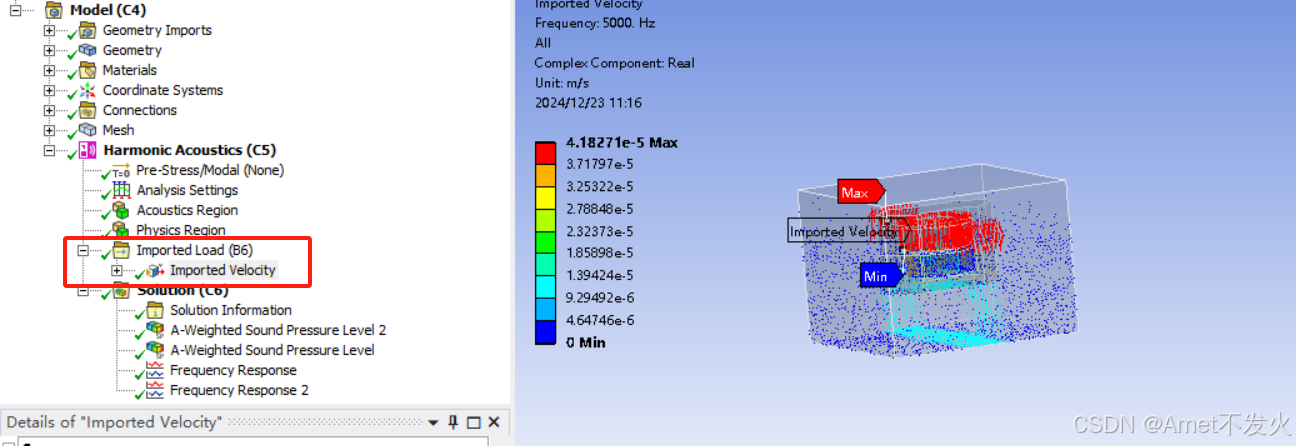

图14 加载振动载荷

3、设置声学域&物理域

     将此前设置的空气域body设置为声学域，变压器装配体设置为物理域。

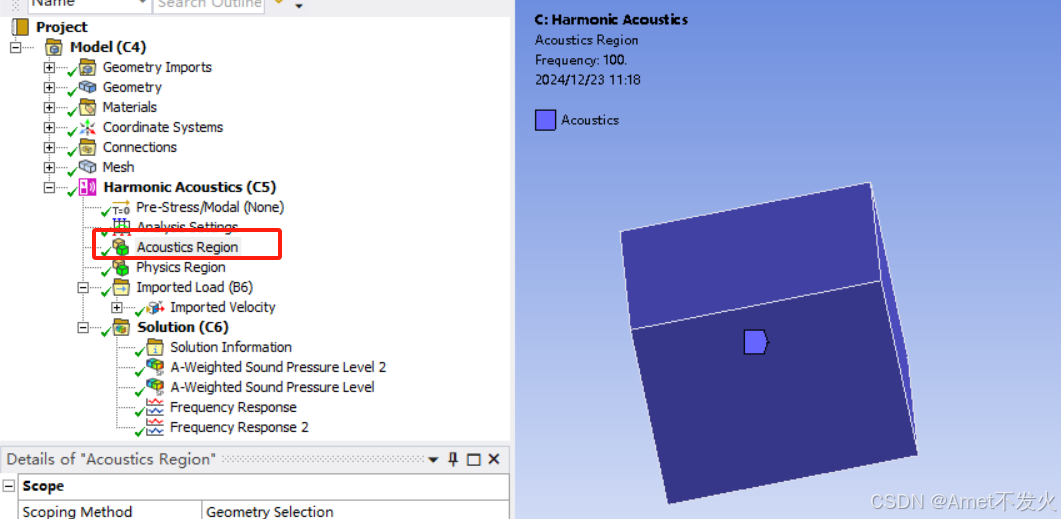

图15 设置声学域和物理域

4、结果后处理

        获取变压器前后面以及侧面的声压云图和曲线。

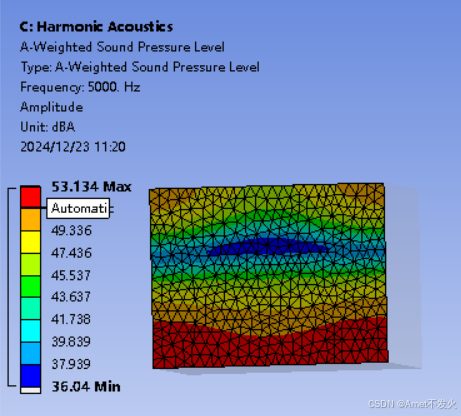

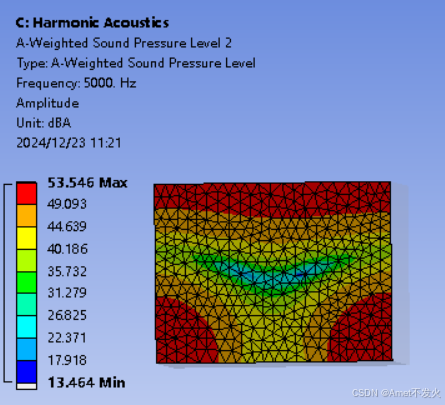

图16 变压器前后面声压云图

图17 变压器侧面声压云图

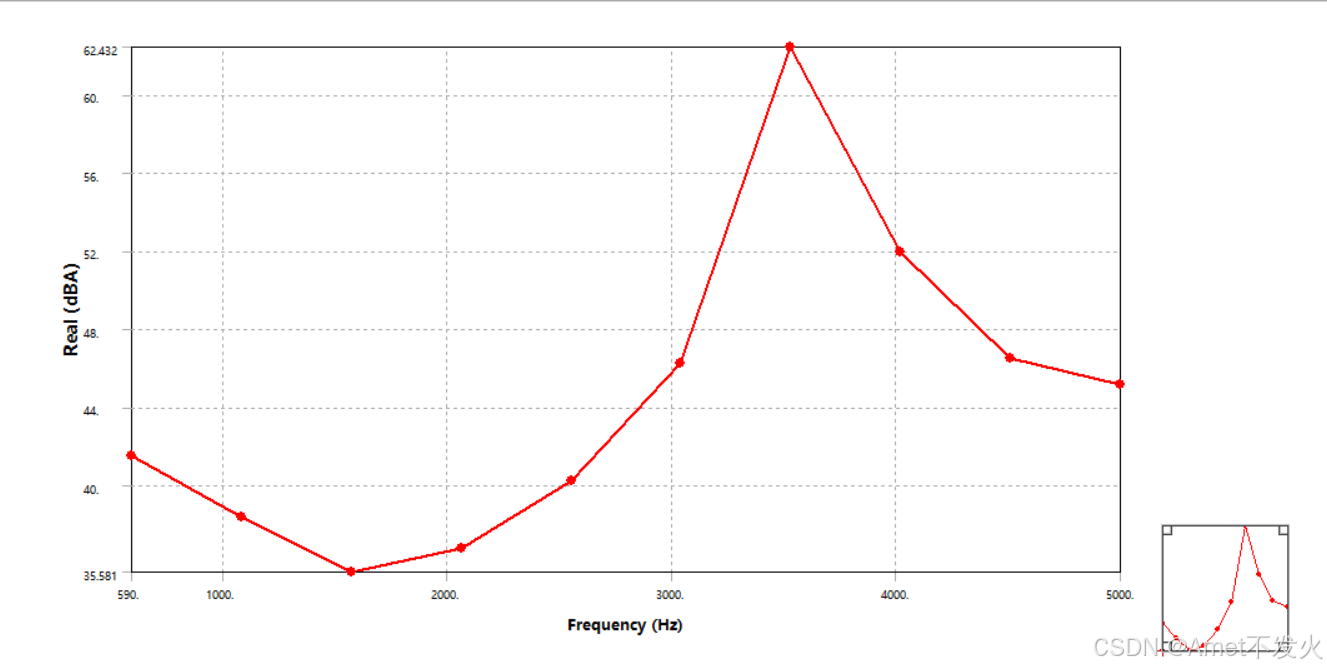

图18 前后面频率-声压曲线

 图19 侧面频率-声压曲线
