学习Ltspice的笔记
20230128-chr
适用于绘制 滞回曲线,循环扫描曲线等
Ltspice仍可提供便捷的波形查看
补充:以下使用一个忆阻器为例,使用正弦扫描。绘制曲线。

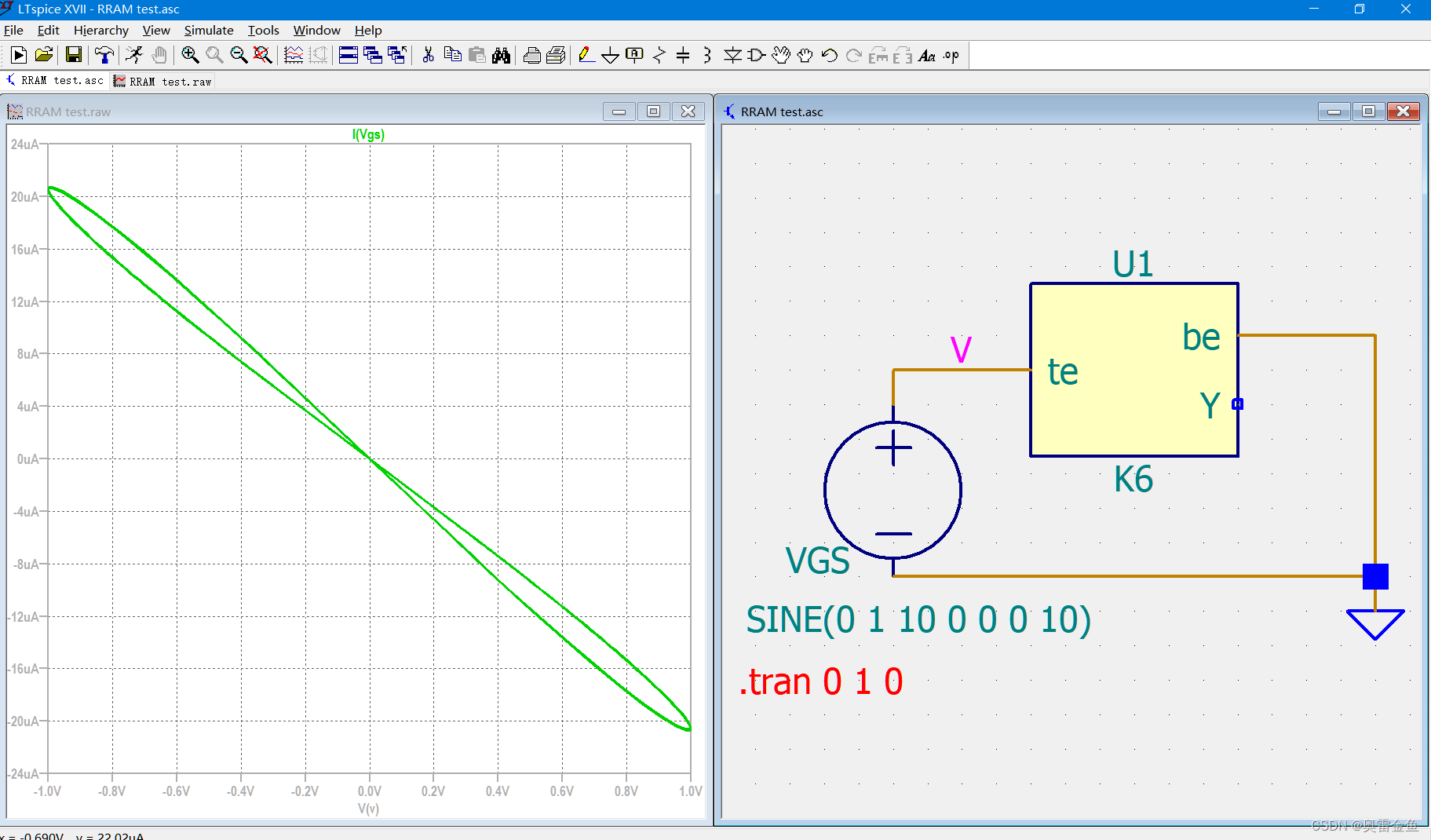

如上图所示

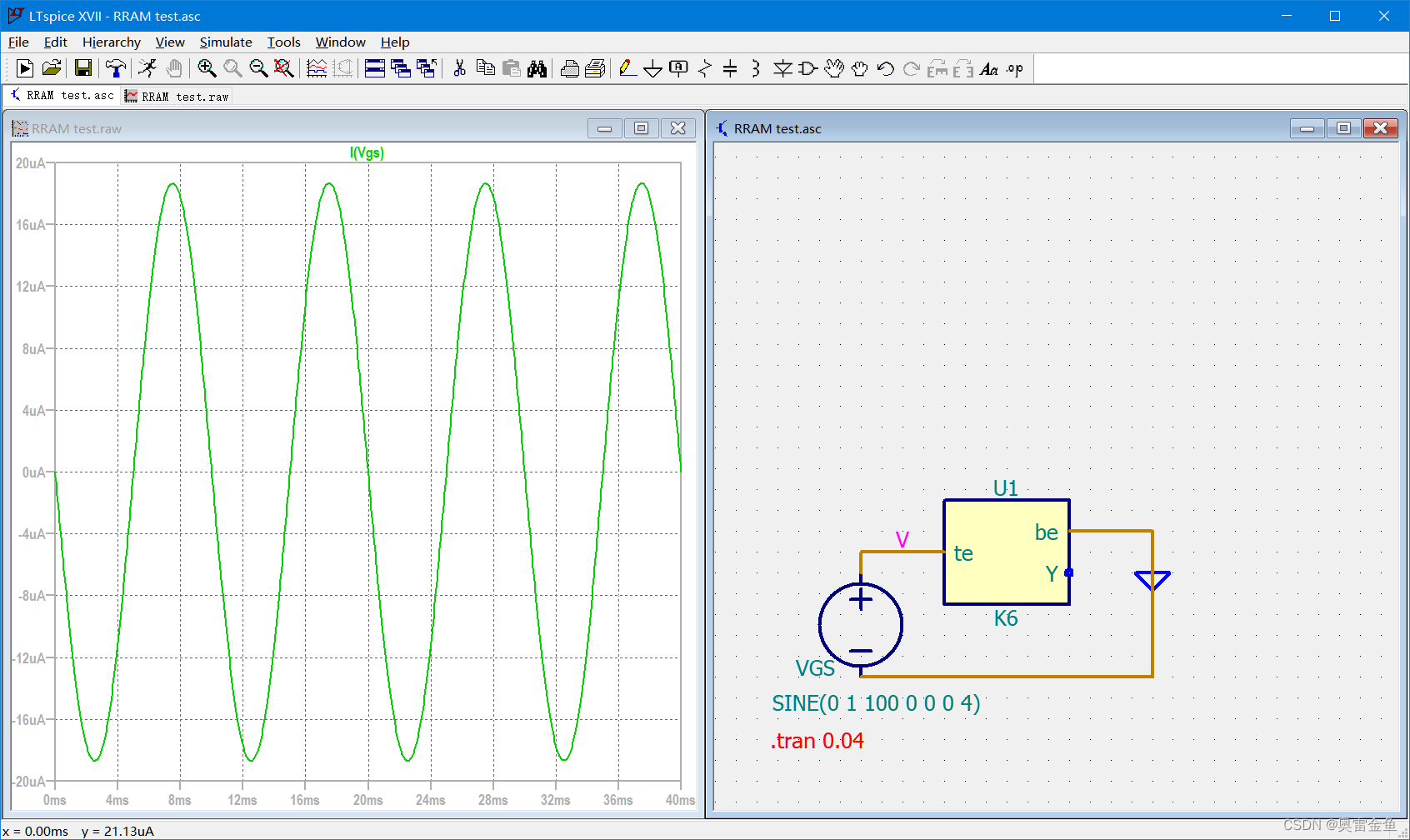

设置正弦波电压源,绘制图形的横坐标默认显示为时间
更改横坐标参数:
- 设置V的标签

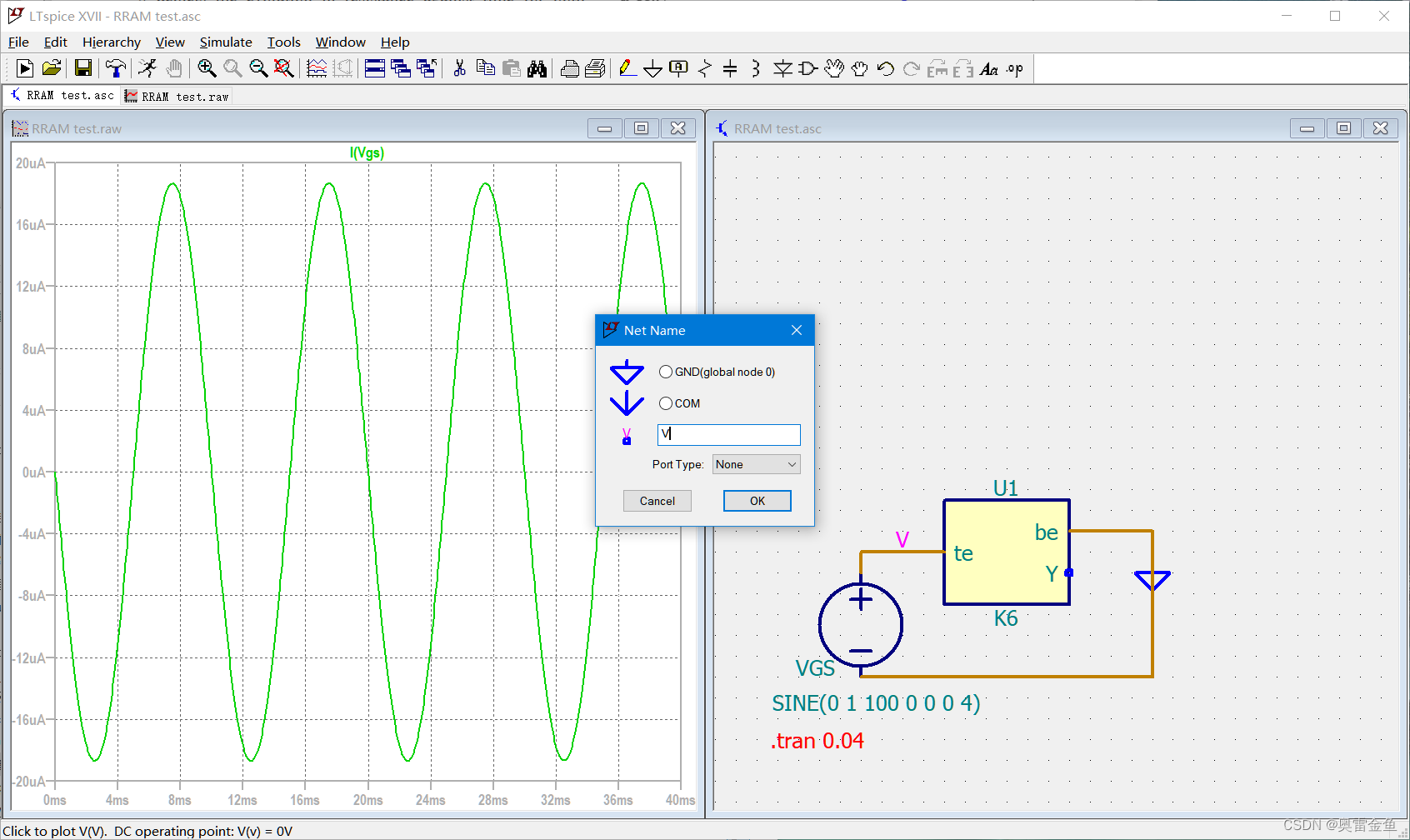

右键导线,设置为V
- 波形图中查看名称

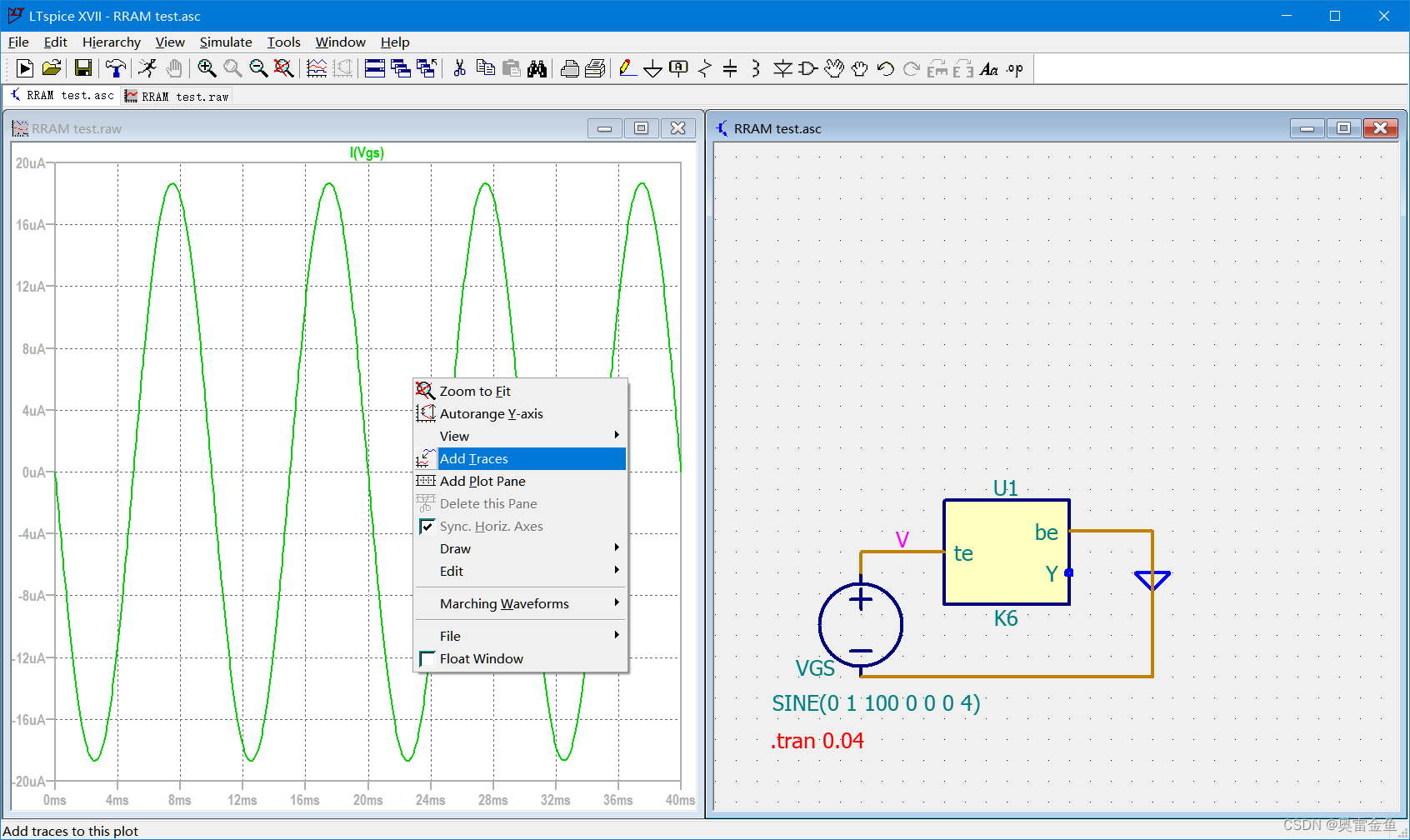

右键点击波形

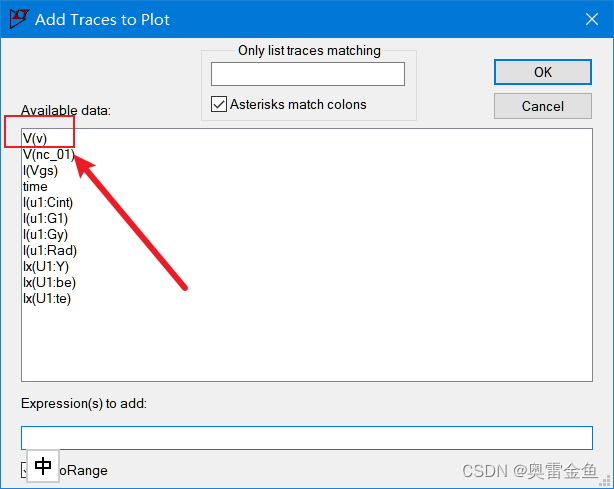

上图显示名称为: V(v)
- 横坐标修改
点击波形图横坐标,显示标尺后,右键点击。并修改为V(v)
- 完成修改,结束
(补充图:修改了正弦波频率)
