1. FreeRTOS 的低功耗模式

1.1 Tickless 低功耗模式简介

Tickless 模式是 FreeRTOS 为了降低功耗而提供的一种机制。在默认情况下，FreeRTOS 采用固定间隔的系统滴答（Tick）中断 来管理任务调度，即 每隔固定时间（如 1ms）触发一次中断，即使系统处于空闲状态，Tick 也会继续触发，导致 CPU 无法进入深度低功耗模式。

Tickless 模式的核心思想是：

当系统进入空闲任务时，FreeRTOS 关闭系统滴答定时器，进入深度低功耗模式，并在下一个需要唤醒的时间点自动唤醒 CPU，重新启用系统滴答。

Tickless 模式的工作流程：

当启用 Tickless 模式后，FreeRTOS 的 系统滴答定时器（SysTick） 行为如下：

当系统检测到所有任务都进入阻塞（空闲）状态：
FreeRTOS 计算下一个任务准备就绪的时间（例如 100ms）。
关闭滴答定时器（SysTick），减少 CPU 运行次数，降低功耗。
MCU 进入 低功耗模式。

当定时器到达预定时间：
由 SysTick 或 RTC 唤醒 CPU。
FreeRTOS 恢复滴答定时器，继续任务调度。

如果中断发生：
例如串口接收、外部按键等中断触发，MCU 立即唤醒，并执行中断任务。

1.2 Tickless 模式详解

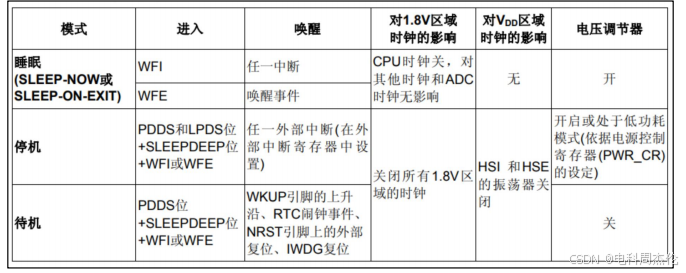

STM32F103xC、STM32F103xD 和 STM32F103xE 增强型产品支持三种低功耗模式，可以在要求低功耗、短启动时间和多种唤醒事件之间达到最佳的平衡。

（1）睡眠模式（Sleep Mode）

只有 CPU 停止，所有外设处于工作状态并可在发生中断/事件时唤醒 CPU。

（2）停机模式（Stop Mode）

在保持 SRAM 和寄存器内容不丢失的情况下，停机模式可以达到最低的电能消耗。在停机模式下，停止所有内部 1.8V 部分的供电，PLL、HSI 的 RC 振荡器和 HSE 晶体振荡器被关闭，调压器可以被置于普通模式或低功耗模式。可以通过任一配置成 EXTI 的信号把微控制器从停机模式中唤醒，EXTI 信号可以是 16 个外部 I/O 口之一、PVD 的输出、RTC闹钟或 USB 的唤醒信号。

（3）待机模式（Standby Mode）

在待机模式下可以达到最低的电能消耗。内部的电压调压器被关闭，因此所有内部1.8V 部分的供电被切断；PLL、HSI 的 RC 振荡器和 HSE 晶体振荡器也被关闭；进入待机模式后，SRAM 和寄存器的内容将消失，但后备寄存器的内容仍然保留，待机电路仍工作。从待机模式退出的条件是：NRST 上的外部复位信号、IWDG 复位、WKUP 引脚上的一个上升边沿或 RTC 的闹钟到时。

注意：在进入停机或待机模式时，RTC、IWDG 和对应的时钟不会被停止。
请添加图片描述

主要使用睡眠模式，任何中断或事件都可以唤醒睡眠模式。Tickless 低功耗模式通过调用指令 __WFI 实现睡眠模式

FreeRTOS 系统中的所有其它任务都不在运行时（处于阻塞或挂起），会运行空闲任务。所以想不影响系统运行又降低功耗，可以在空闲任务执行的期间，让 MCU 进入相应的低功耗模式。

由于滴答定时器频繁中断则会影响低功耗，所以 FreeRTOS 的 Tickless 低功耗模式会自动把滴答定时器的中断周期修改为低功耗运行时间，退出低功耗后再补上系统时钟节拍数。

1.3 必要配置宏

#define configUSE_TICKLESS_IDLE  1  // 使能 Tickless 模式，默认为 0
#define configEXPECTED_IDLE_TIME_BEFORE_SLEEP 2 //  系统进入 Tickless 模式前，任务必须保持空闲至少多少 Tick
#define configPRE_SLEEP_PROCESSING(x)  do_something_before_sleep(x) // 进入低功耗前执行的函数
#define configPOST_SLEEP_PROCESSING(x) do_something_after_sleep(x)  // 退出低功耗后执行的函数

1.4 实验

在二值信号量实验案例中，加入低功耗模式，对比功耗结果，观察是否降低功耗（万用表测量电流或使用示波器或功耗分析仪直接测量 MCU 的电流消耗）。

1 ) FreeRTOS 配置

/* Tickless 模式配置 */
#include "user.h"
#define configUSE_TICKLESS_IDLE  1  // 使能 Tickless 模式，默认为 0
#define configEXPECTED_IDLE_TIME_BEFORE_SLEEP 10 //  系统进入 Tickless 模式前，任务必须保持空闲至少多少 Tick
#define configPRE_SLEEP_PROCESSING(x)  PRE_SLEEP_PROCESSING() // 进入低功耗前执行的函数
#define configPOST_SLEEP_PROCESSING(x) POST_SLEEP_PROCESSING()  // 退出低功耗后执行的函数

2 ) 低功耗处理函数

/* 进入低功耗前所需要执行的操作 */
void PRE_SLEEP_PROCESSING(void)
{
    printf("Entering Sleep Mode\r\n");
    __HAL_RCC_GPIOA_CLK_DISABLE();
    __HAL_RCC_GPIOB_CLK_DISABLE();
    __HAL_RCC_GPIOC_CLK_DISABLE();
    __HAL_RCC_GPIOD_CLK_DISABLE();
}
/* 退出低功耗后所需要执行的操作 */
void POST_SLEEP_PROCESSING(void)
{
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOD_CLK_ENABLE();
    printf("Waking Up\r\n");
}

3 ) 任务配置

void task1(void *pvParameters)
{
    BaseType_t err;
    while (1)
    {
        if (key[0].flag == 1)
        {
            err = xSemaphoreGive(semaphore_handle);
            if (err != pdTRUE)
                printf("task1 释放信号量失败\r\n");

            led[0].state = !led[0].state;
            HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, (GPIO_PinState)led[0].state);
            key[0].flag = 0;
        }
        vTaskDelay(500);
    }
}

void task2(void *pvParameters)
{
    BaseType_t err = 0;
    while (1)
    {
        err = xSemaphoreTake(semaphore_handle, 10000);
        if (err != pdTRUE)
        {
            printf("task2 获取信号量失败\r\n");
        }
        else
        {
            printf("task2 成功获取信号量\r\n");
        }
        vTaskDelay(1000);
    }
}
