模拟示波器测量与波形读数教程

示波器的作用是什么

示波器的作用无可取代，它一直是工程师设计、调试产品的好帮手。但随着计算机、半导体和通信技术的发展，示波器的种类、型号越来越多，从而使示波器的作用得到详细的划分。 1、广泛的电子测量仪器; 2、测量电信号的波形（电压与时间关系）; 3、测量幅度、周期、频率和相位等参数; 4、配合传感器，测量一切可以转化为电压的参量（如电流、电阻、温度磁强等） 5、示波器的作用-测量电压 利用示波器所做的任何测量，都是归结为对电压的测量。示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度。更有用的是它可以测量一个脉冲电压波形各部分的电压幅值，如上冲量或顶部下降量等。这是其他任何电压测量仪器都不能比拟的。 6、示波器的作用-测量时间

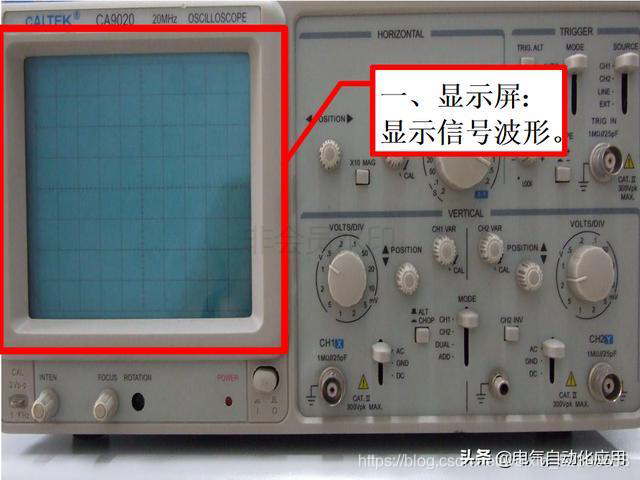

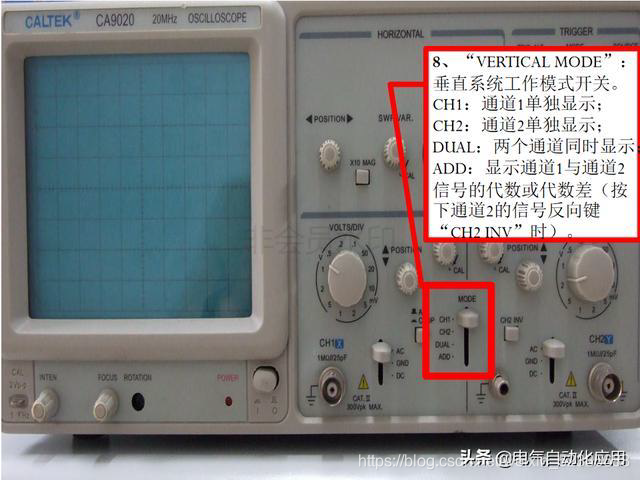

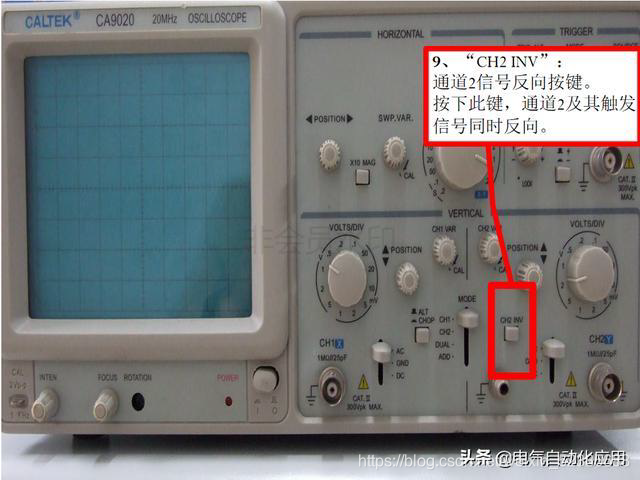

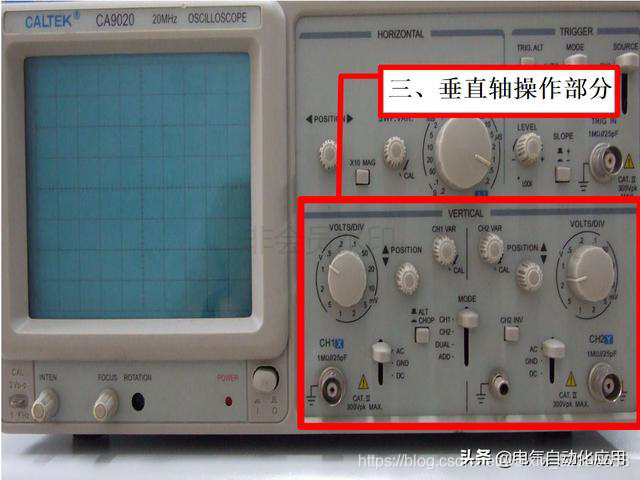

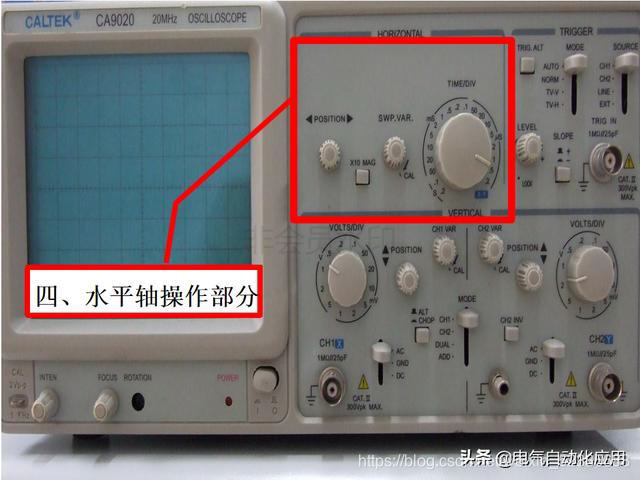

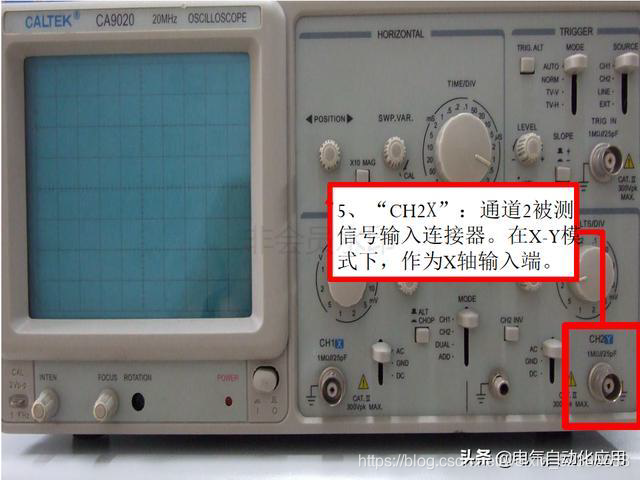

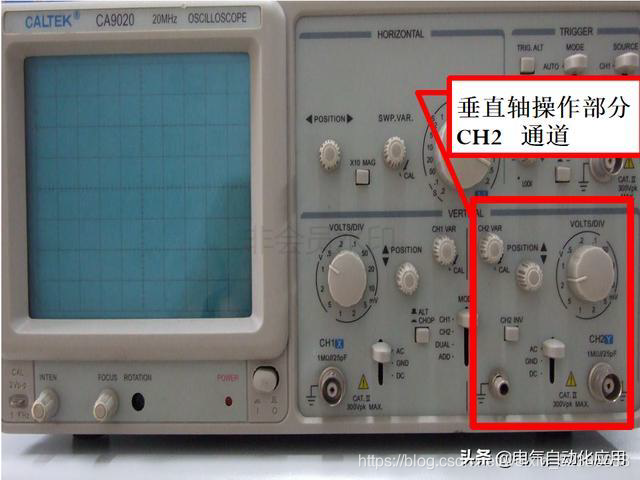

示波器时基能产生与时间呈线性关系的扫描线，因而可以用荧光屏的水平刻度来测量波形的时间参数，如周期性信号的重复周期、脉冲信号的宽度、时间间隔、上升时间（前沿）和下降时间（后沿）、两个信号的时间差等等。 将示波器的扫速开关“t/div”的“微调”装置转至校准位置时，显示的波形在水平方向刻度所代表的时间可按“t/div”开关的指示值直读计算，从而较准确地求出被测信号的时间参数。 7、示波器的作用-测量相位 利用示波器测量两个正弦电压之间的相位差具有实用意义，用计数器可以测量频率和时间，但不能直接测量正弦电压之间的相位关系。利用示波器测量相位的方法很多。常用的示波器的可分为： 单踪示波器和双踪示波器。 接下来我们看一下示波器旋钮的功能

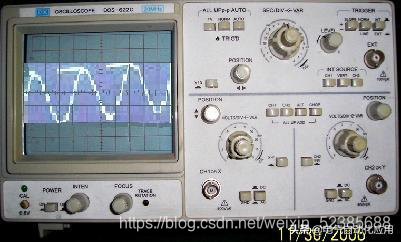

双踪示波器测量步骤

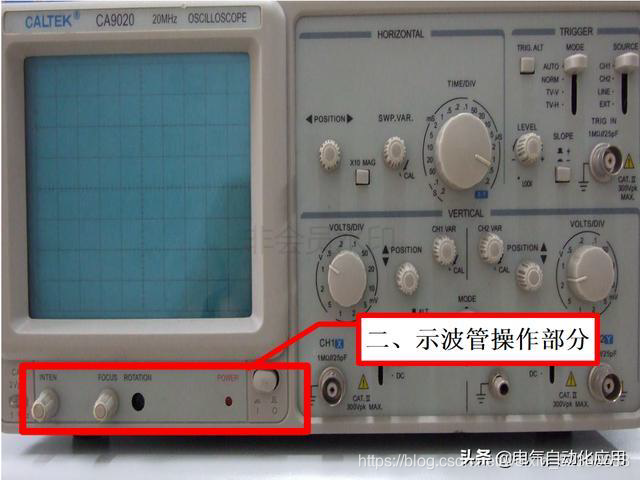

第一步 通电前将灰度、聚焦电位器和扫描速度及衰减电位器调至最左端.

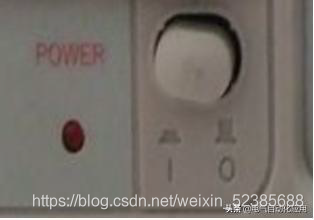

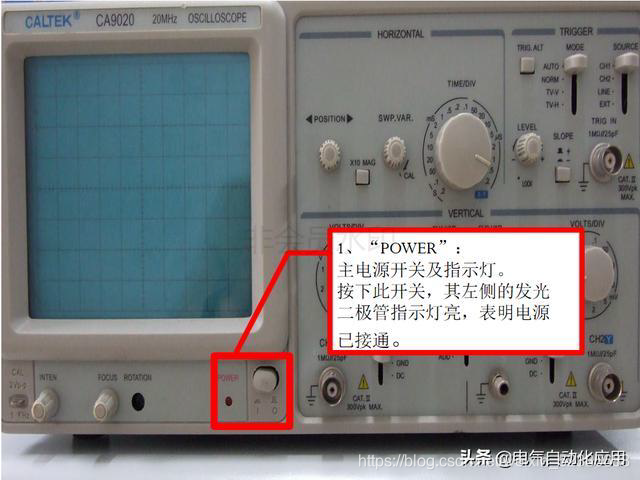

第二步 打开电源开关通电预热三至五分钟

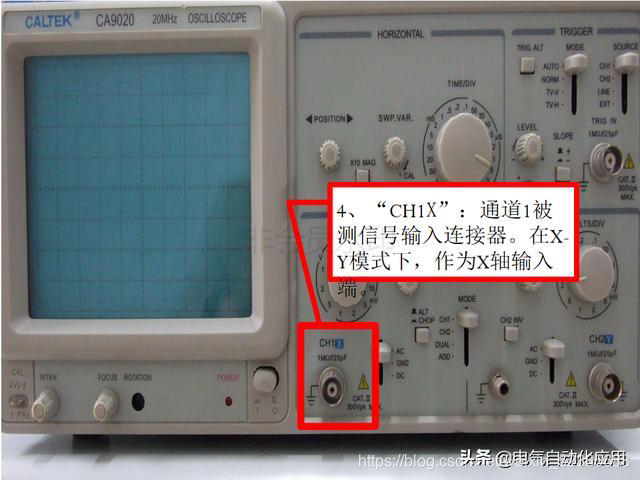

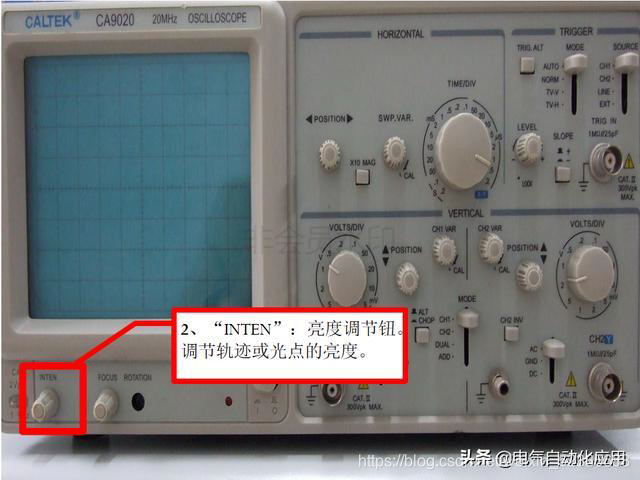

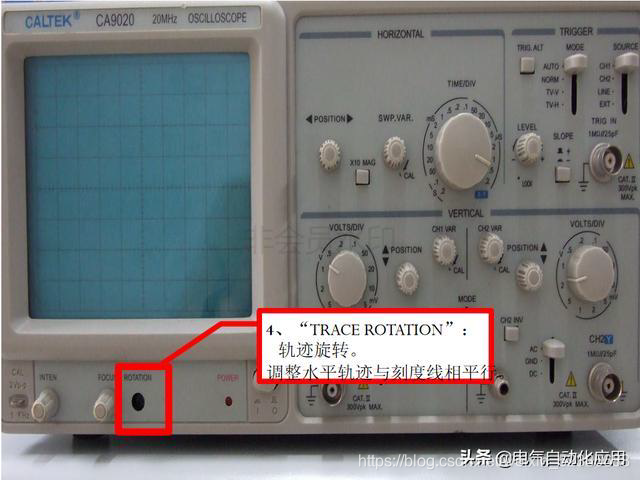

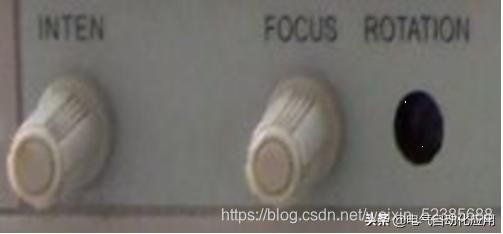

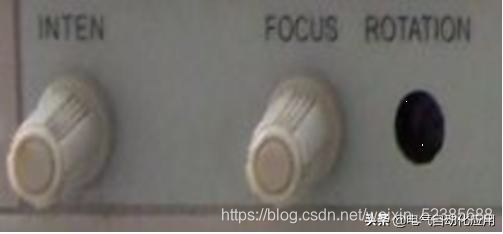

第三步 慢慢将灰度旋钮顺时针调至荧光屏上亮点可见.缓慢调节聚焦旋钮，使亮点圆而细。 调节扫描速度旋钮，使亮点变成一条水平亮线。如果出现偏斜，就用小一字螺丝刀轻轻调节扫描水平线校正微调电位器，使之水平。 第四步 示波器方波校正 在示波器的CH1或CH2端口连上示波器探头，将探头挂在校正信号输出端（CAL），适当调节扫描速度和衰减旋钮，使屏幕上出现清晰可见的方波。 第五步 测 量 参 数 1、

⑴. 直流电压测量步骤：

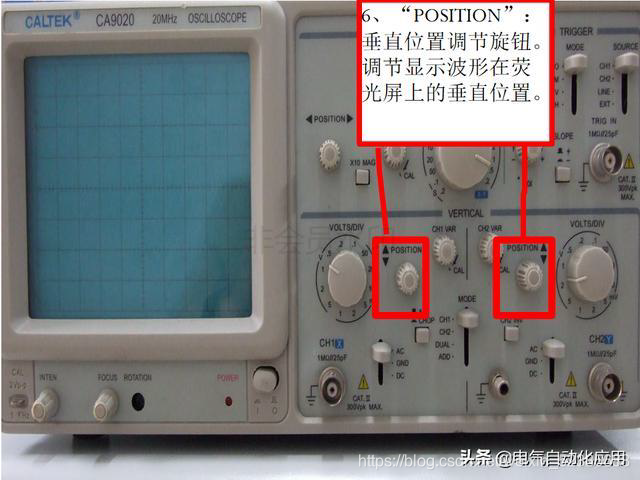

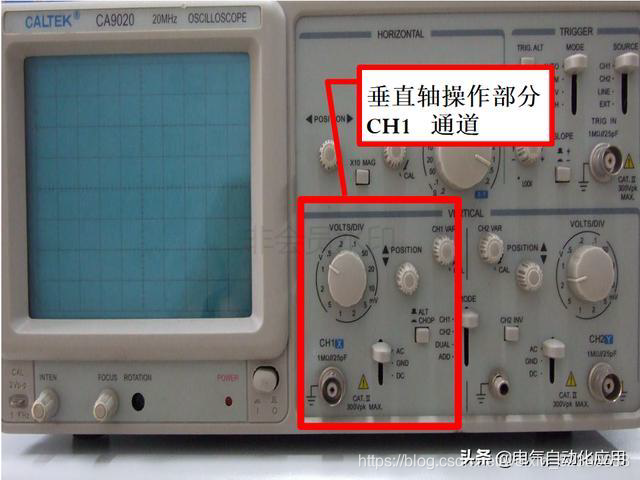

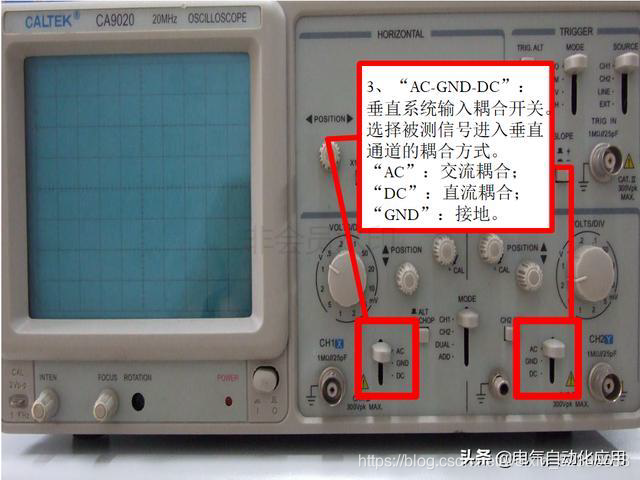

a、将待测信号送至（CH1或CH2)输入端 b、将输入耦合开关（AC-GND-DC)扳至“GND”位置，显示方式置“AUTO” c、旋转“扫描速度”开关和辉度旋钮，使荧光屏上显示一条亮度适中的时基线 d、调节示波器的垂直位移旋钮，使得时基线于一水平刻度线重合，此线的位置作为零电平参考基准线 e、把输入耦合开关置于“DC”位置，垂直微调旋钮置“CAL”位置（顺时针到头），此时就可以在荧光屏上按刻度进行读数了 ⑵. 交流电压测量步骤： a、将待测信号送至（CH1或CH2) 输入端 b、

a、将待测信号送至（CH1或CH2) 输入端 b、把输入耦合开关置于“AC”位置

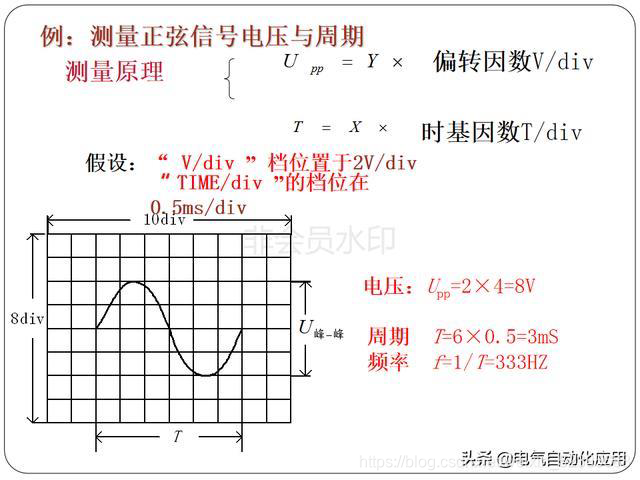

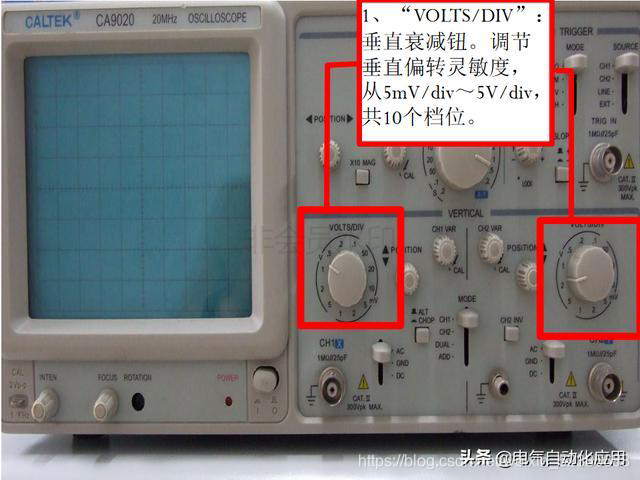

c、调整垂直灵敏度开关（V/div)于适当位置，垂直微调旋钮置“CAL”位置（顺时针到头）。 d、分别调整水平扫描速度开关和触发同步系统的有关开关，使荧光屏上能显示一个周期以上的稳定波形 e、计算P-P值 2、时间测量 a

、
