硬件测试入门-聊一聊示波器的带宽

前几天的文章介绍了本人目前用到的几款示波器，基本上也是示波器的发展过程，但是对于示波器的关键指标没有具体进行介绍，下面几篇文章就具体的来唠一唠。

示波器的带宽

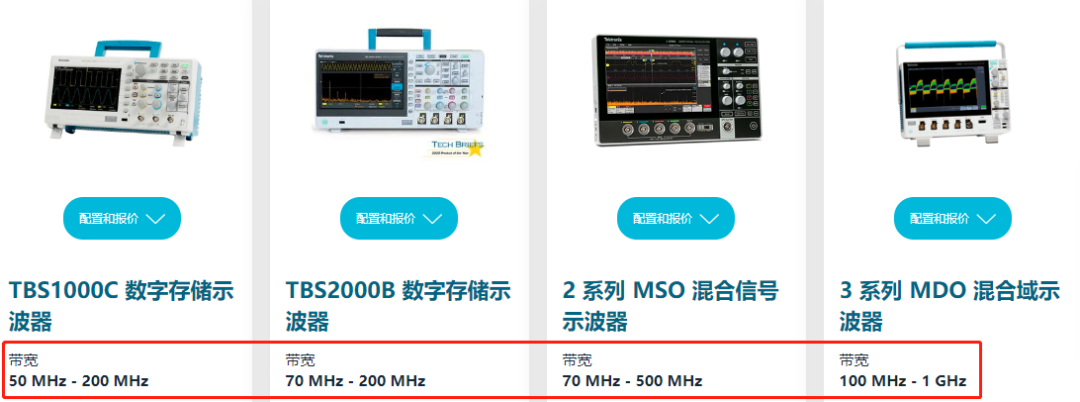

图：泰克官网标注的示波器带宽

带宽通常为示波器的第一指标，也是我们在选择示波器时首要考虑的因素。信号经过探头进入示波器后，首先经过的就是放大器和衰减器，它们决定了示波器的带宽大小，在没有特别说明的情况下我们说的带宽是示波器模拟前端放大器的带宽，也就是-3dB截止点。

在示波器上一般有两个地方可以查看带宽：

①一般在示波器的左上角或右上角会标注带宽的大小。

②在示波器的设备-仪器参数下可以看到带宽的大小。

示波器放大器的典型电路如下图所示（放大器具体原理请查询模拟电路资料），这种放大器可以等效为RC低通滤波器，因此等效电路推导出来的输出电压和输入电压的关系，可以得出理想的幅频特性曲线。
