设计一个单片机系统，扩展系统扩展一片2764，一片6264，一片8155，一片ADC0809，一篇DAC0832，扩展RS-232串行口，画出硬件图，并标出各扩展芯片的地址范围。

课程名称： 单片机原理与应用技术 B

项目名称： 单片机第二次大作业

题目：设计一个单片机系统，扩展系统扩展一片2764，一片6264，一片8155，一片ADC0809，一篇DAC0832，扩展RS-232串行口，画出硬件图，并标出各扩展芯片的地址范围。 (备注单片机芯片是8031)

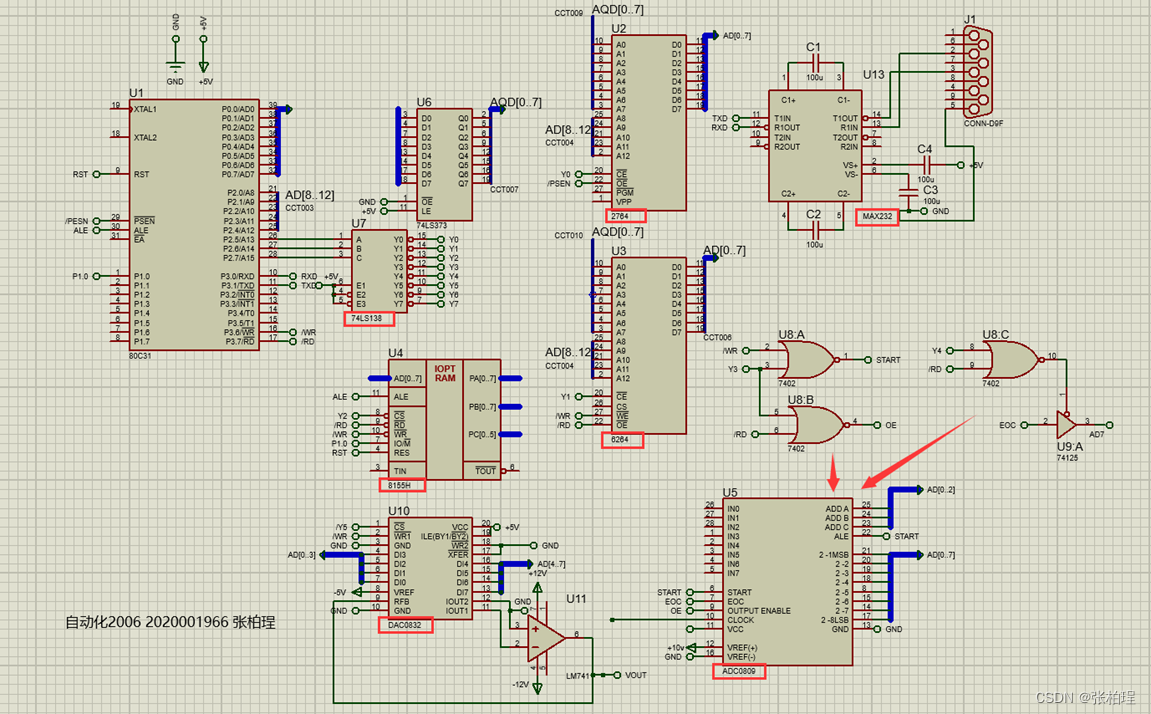

总硬件电路图：（思路：选择部分译码方式，并行口方式进行地址译码）
 
各个扩展芯片地址：

	←   板选择译   →	←                         片内译码                                →

芯片 A15 A14 A13 A12 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0 地址范围
#2764 起始地址 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0000H
终点地址 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1FFFH
#6264 起始地址 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 2000H
终点地址 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3FFFH
#8155 起始地址 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4000H
终点地址 0 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 5FFFH
#0809 起始地址 0 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 6000H
终点地址 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 7FFFH
#0832 起始地址 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 8000H
终点地址 1 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 9FFFH

#NM232CD 串行通讯

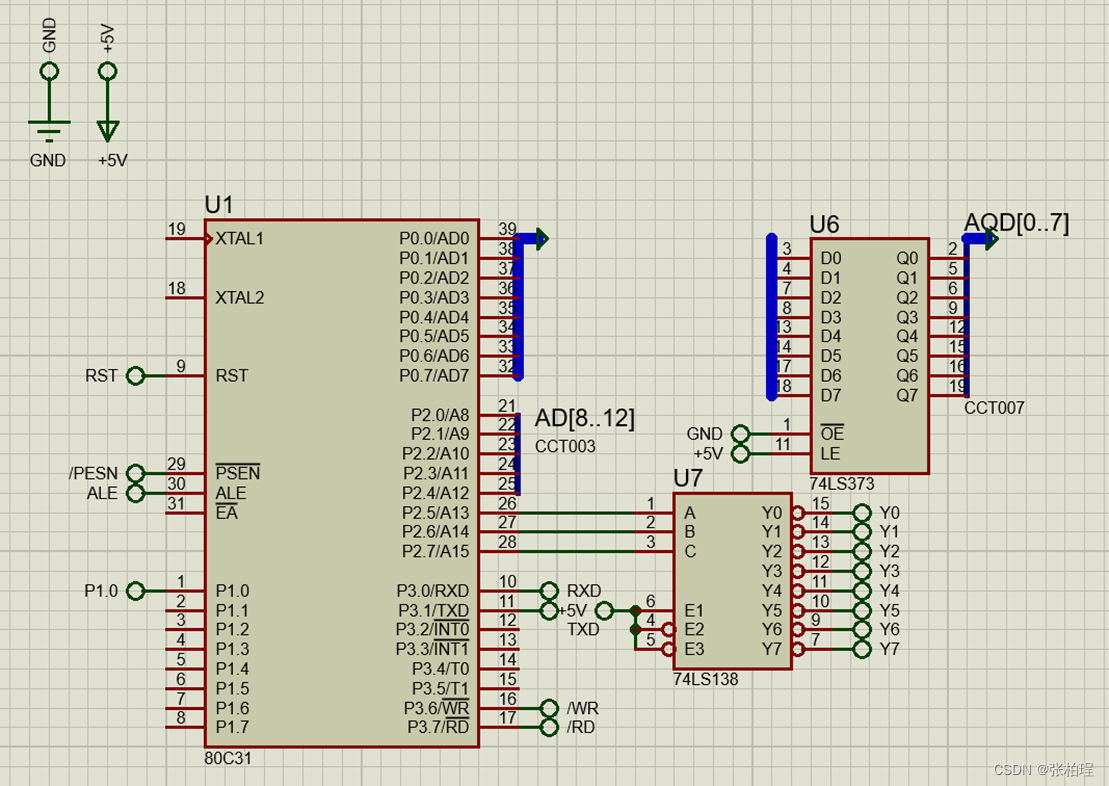

单片机8031接线图

并行接2764进行EPROM拓展

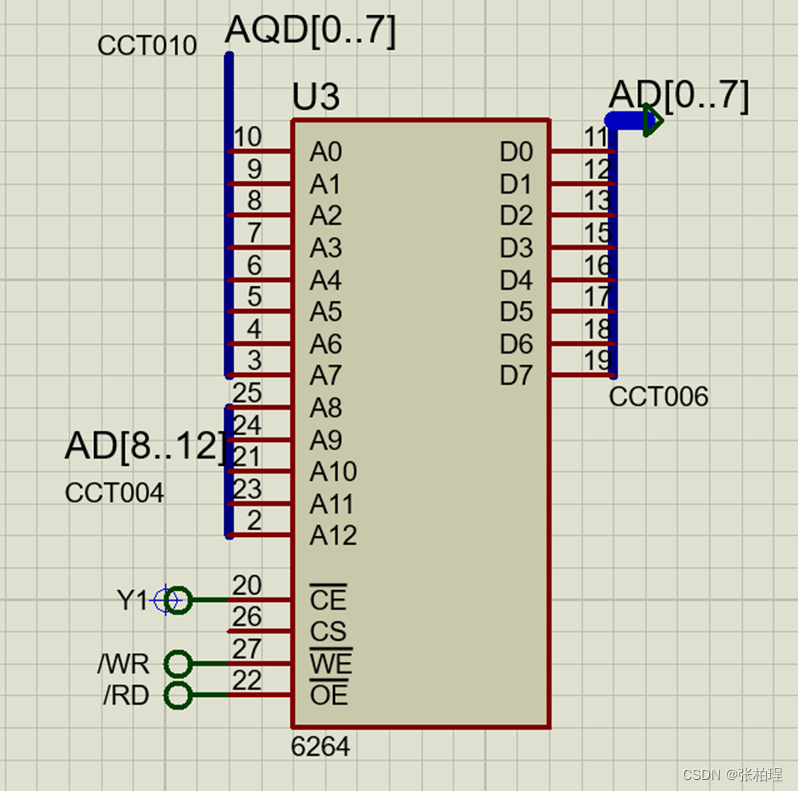

并行接6264扩展

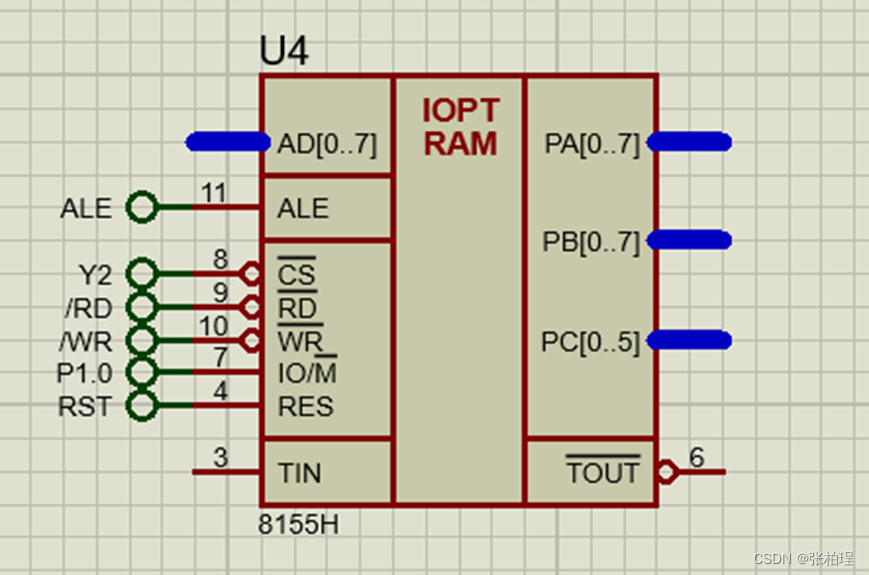

并行接8155

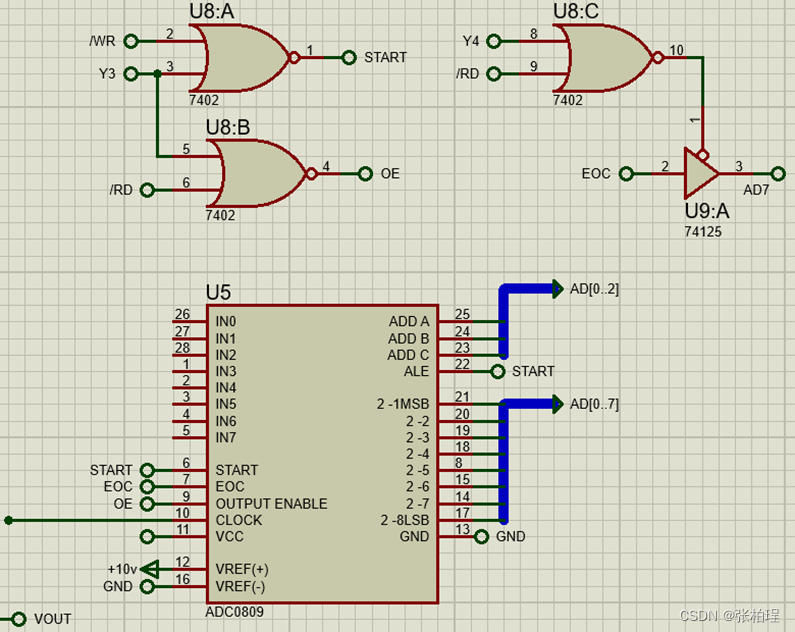

并行接ADC0809

并行接DAC0832

接RS232
