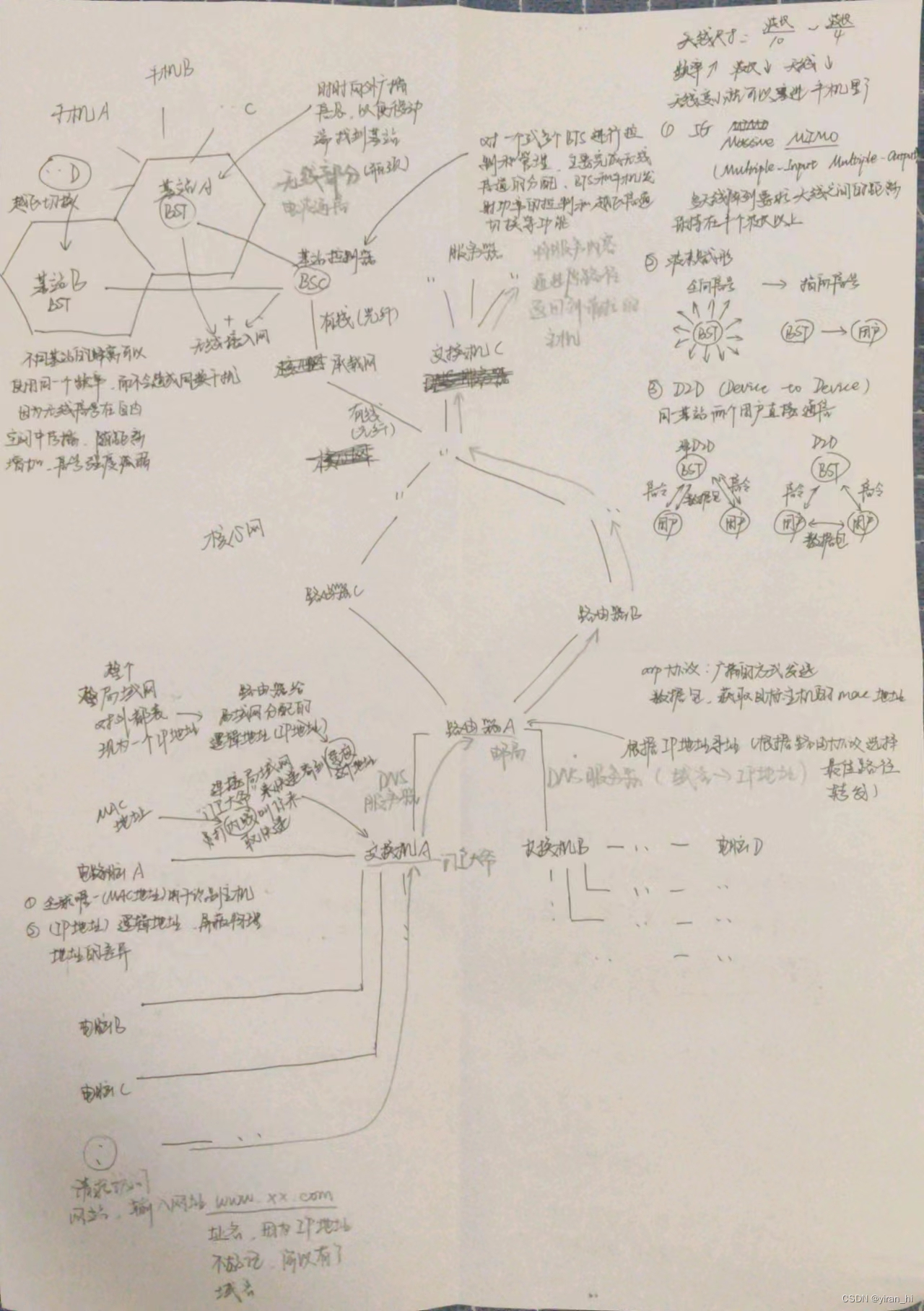

个人理解，如有错误，欢迎大家批评指正。谢谢大家！

有线通信部分

每台主机都有全球唯一的MAC地址（物理地址）用于识别主机
IP地址（逻辑地址）用于屏蔽物理地址的差异，IP地址是路由器分配的
计算机请求访问网站，在搜索栏可以输入IP地址进行访问网站的请求，但是因为IP地址太难记了，因此诞生了域名（e.g.www.csdn.net）
但是因为路由器寻址的时候不认识域名，只认识IP地址，因此要通过DNS服务器进行域名->IP地址的转换
多台主机通过交换机联系在一起，组成一个局域网。局域网对外表现为一个整体，使用同一个IP地址；对内可以通过MAC地址找到特定的主机。
交换机采用存储转发的方式。交换机将接收到的数据帧进行集中统一调度（决定从哪个端口发送什么数据），发送的方式就是直接发送，不分割，不适配。存储转发的信息传输模式，使得发送的信息要么直接发送（输出端口没有其他帧），要么延时发送（输出端口有其他帧要输出）。也就是说，只要数据从某个端口进，那么他就一定会从特定的端口输出。
可以这样理解，路由器是邮局，数据就是包裹，交换机就是你们学校的快递驿站。你网购买的快递通过邮局一站一站的传递到学校的快递驿站（快递只认地址，我只要送到单子上的地址（相当于IP地址）就行了），学校的快递驿站通过给你打电话（相当于MAC地址）找到你这个人，把快递送到你手中。
路由器根据路由协议选择最佳路径转发，将请求数据传递到目标主机上，目标主机再通过原路径，对原主机的请求做出回应。

无线通信部分

无线通信所占的部分很小，其实只有移动端到基站这部分。这部分也是目前移动通信的发展瓶颈。

基站子系统

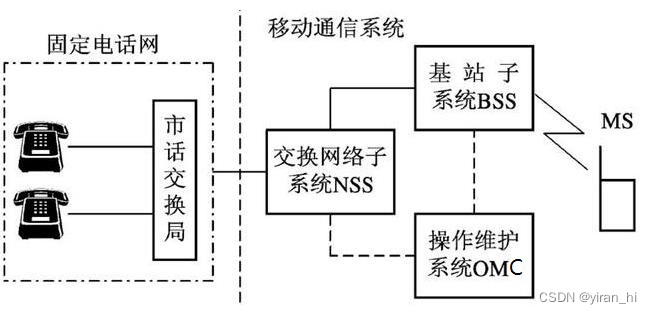

基站子系统BSS他是一个能够接收和发送信息的固定电台，负责与移动端设备进行通信。功能实体可以分为基站控制器BSC和基站收发信台BTS。
基站收发信台BTS时时向外广播信息，以便移动端设备能过找到自己。完全由基站控制器BSC控制，BTS主要负责无线传输，完成无线与有线的转换，无限分集，无线信道加密，跳频等功能。
无线通信使用电磁波传递消息。无线信号在自由空间中传播时，随着距离的增加，信号强度会逐渐减弱，直至无法识别这些信号，这就是一个基站能够覆盖的边界。但是在实际中，基站有效覆盖范围会留有一定的余量，不会让信号衰减到那种程度，毕竟要保证基站范围内用户的通信质量。因此现在单个基站的覆盖范围是一个六边形，各个基站相互临接，组成一个蜂窝结构的网络。因此也叫蜂窝移动通信。
正是因为一个基站覆盖的范围有限，所以同一个频率可以在不同小区中同时使用，而不会造成同频干扰。
那用户从一个基站到另一个基站，如何保证正在进行的业务不受影响呢。那就需要通过基站控制器BSC。基站控制器BSC就像一群基站BST的小班长，安排协调基站们工作。BSC对一个或多个BST进行控制和管理，主要完成信道的分配、BTS和手机发射功率的控制、越区信道切换等功能。

网络交换子系统NSS

网络交换子系统NSS由移动交换中心MSC、归属位置寄存器HLR、鉴权中心AuC、拜访位置寄存器（VLR）、设备身份寄存器（EIR）以及其他支撑功能组成。（关于NSS更详细的信息，可以参考网络交换子系统-百科故事网）。
基站子系统BSS由移动交换中心MSC控制，MSC建立和拆除端到端连接。MSC与基站BTS通过光缆相连进行通信，一个MSC可以管理数十个基站，并组成局域网。
操作维护中心OMC，操作维护系统中的各功能实体。根据实现方式可以分为无线子系统的操作维护中心（OMC-R）和交换子系统的操作维护中心（OMC-S）。

信号传递到基站后，就可以通过光缆将数据传输到网络世界当中了。通过光缆一切就好说了，那传输速度杠杠的！
不知道大家有没有发现，现在的手机并没有以前大哥大的长天线了。那是因为天线尺寸与通信所用的波长相关。天线尺寸=波长/10~波长/4。而随着信息技术的发展，人们对于低延迟、高容量、大带宽的5G通信的美好愿景，更大的信息传输速率势必要需要更高的频率进行传输。因为C=波长*频率。光速为定值，频率升高，波长降低，天线就可以做到更小的尺寸。
所以现在的手机并不是天线消失了，而是可以做的更小，集成在手机内部。其实现在手机的天线数量不仅没有减少，反而增加了。这就是5G的一项新技术Massive MIMO（Multiple-Input Multiple-Output）。甚至天线还被做成了阵列，但多天线阵列也不能无限密集，无限增加天线数量，因为多天线阵列要求天线之间的距离要保持在半个波长以上。
5G通信的另一项新技术，波束赋形。传统基站BST向外发射全向信号，但是并不是所有方向上都有用户存在，这就会造成能源的浪费。通过波束赋形将信号有指向性的发送，就对着一个用户的肾反射区猛攻，没有用户的方向咱就不care了，精准推送信号，这多节能啊。
5G的另一项新技术，D2D（Device to Device）。传统的无线通信工程中，两个用户要是想进行交流，就要把信令和数据都传输到基站，基站在转个另一个用户。D2D技术就是让用户之间直接传输数据。是不是觉得太好了！以后就不用给运营商送钱了。Too Young Too Naive，运营商只让你穿数据哦，信令还是要通过基站传的，不然怎么收钱呢。
