模拟汽车尾灯显示控制电路基于Multisim仿真

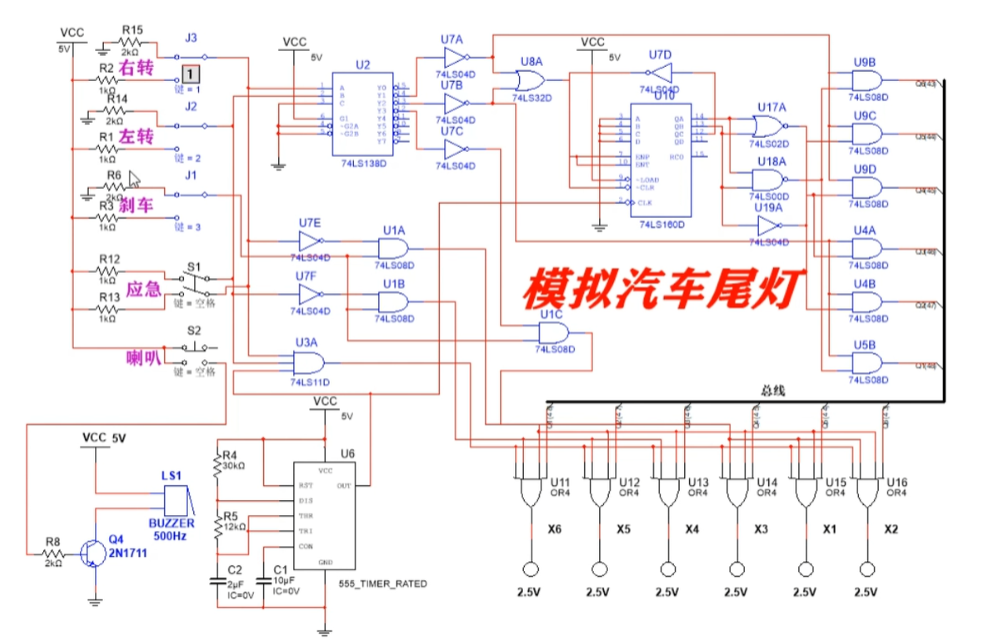

仿真图：

功能简介：

采用555作为系统时钟源
采用计数器74LS138和74LS160作为LED灯的驱动

芯片介绍

74LS138芯片的特点如下：

1. 功能：74LS138是一个3-8译码器，用于将输入的二进制地址信号映射到相应的输出线上。它可以实现从8个输入端口选择一个激活的输出端口。
2. 输入和输出：该芯片提供三个输入引脚，用于接收三位二进制地址信号。它还提供八个输出引脚（Y0-Y7），对应于八个可能的输出端口。
3. 使能控制：74LS138具有两个使能端口，包括一个全局使能（G)端口和三个片选使能（E1, E2, E3）端口。通过控制使能信号，可以选择性地激活特定的输出端口。
4. 工作电压：74LS138通常在供电电压为5V的数字电路中使用，但也可以工作在其他合适的电压范围内。
5. 快速响应时间：74LS138具有较短的延迟时间和快速的响应速度，在许多应用场景下都能满足高速计算要求。

74LS160芯片的特点如下：

1. 功能：74LS160是一个4位二进制同步计数器，具有清零、加载和使能功能。它可以实现从0到15的二进制计数，并且可以在特定条件下进行清零或加载操作。
2. 同步计数：74LS160采用同步计数方式，在时钟信号的控制下进行计数。每个时钟脉冲到达时，计数器会根据输入信号进行自增或重置。
3. 异步清零和异步加载功能：74LS160具有异步清零和异步加载功能。异步清零功能可以立即将计数器的值清零，而异步加载功能可以在计数过程中加载新的初始值。
4. 时钟输入：该芯片具有一个时钟输入引脚，用于接收外部时钟信号，控制计数器的计数。
5. 输出：74LS160提供4个输出引脚，分别表示四位计数结果。

555芯片特点：

1. 多种工作模式：555芯片可以以多种不同的工作模式运行，包括单稳态（单脉冲）、连续稳态（方波）和双稳态（振荡器）模式。
2. 宽工作电压范围：555芯片可以在较宽的工作电压范围内正常工作，通常为4.5V至18V。
3. 稳定的输出：555芯片的输出具有较高的稳定性和可靠性。输出可以达到Vcc的接近100%或接近0%。
4. 高精度的定时：555芯片可以实现精确的定时功能，可以通过外部电阻和电容来调整时间间隔。
5. 输出电流能力：555芯片的输出引脚可以提供相对较高的电流能力，通常为200mA。
6. 可调的占空比：通过调整外部元件的数值，如电阻和电容，可以调整输出信号的占空比。
7. 低功耗：555芯片在工作时具有较低的功耗，适用于需要长时间运行的电子设备。

设计文件：

链接：https://pan.baidu.com/s/1RTON_izPHLEm2n4HiICx8w?pwd=etc4
