串口调试工具中DTR和RTS是什么意思?

 串口工具中的 DTR（Data Terminal Ready）和 RTS（Request to Send）是 RS-232C 接口标准中的两个引脚，它们分别具有以下含义：
1. DTR（数据终端准备好）：当该引脚为高电平时，表示数据终端设备（如计算机）已经准备好进行数据传输。通常，DTR 信号由数据终端设备发送给串口设备（如 Modem），以指示串口设备开始数据传输。
2. RTS（请求发送）：当该引脚为高电平时，表示数据终端设备（如计算机）请求串口设备（如 Modem）开始数据传输。通常，RTS 信号由数据终端设备发送给串口设备，以请求启动数据传输过程。
在实际应用中，DTR 和 RTS 通常用于实现全双工通信，即在同一时刻，可以实现数据的发送和接收。当 DTR 和 RTS 同时为高电平时，表示数据终端设备准备好发送数据，并请求串口设备开始接收数据。此时，串口设备收到 RTS 信号后，会启动数据接收过程。
总之，DTR 和 RTS 是串口通信中用于控制数据传输的关键信号，它们分别表示数据终端设备的准备状态和传输请求。通过这两个信号，可以实现数据终端设备与串口设备之间的协同工作，完成数据传输任务。

RS-232C接口定义(DB9)
引脚 定义 符号
1 载波检测 DCD（Data Carrier Detect）
2 接收数据 RXD（Received Data）
3 发送数据 TXD（Transmit Data）
4 数据终端准备好 DTR（Data Terminal Ready）
5 信号地 SG（Signal Ground）
6 数据准备好 DSR（Data Set Ready）
7 请求发送 RTS（Request To Send）
8 清除发送 CTS（Clear To Send）
9 振铃提示 RI（Ring Indicator）

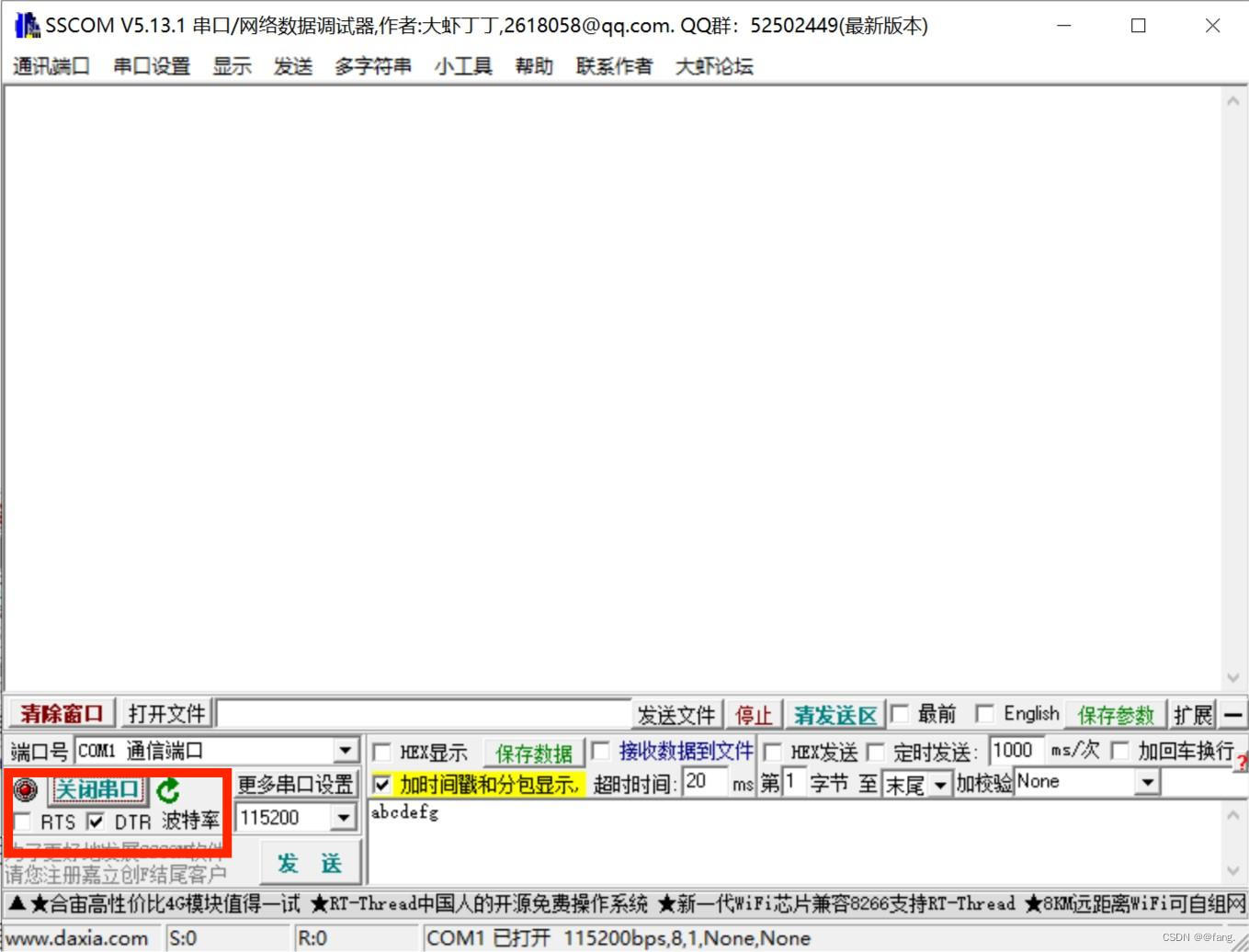

一般用SSCOM或者XCOM调试时，都把DTR勾上，能正常发送数据。

所以有时候串口收发异常，尝试修改一下RTS和DTR的选中。

分享串口调试助手下载，XCOM和SSCOM
