【连载】第五章简谐振动第二节

简谐振动

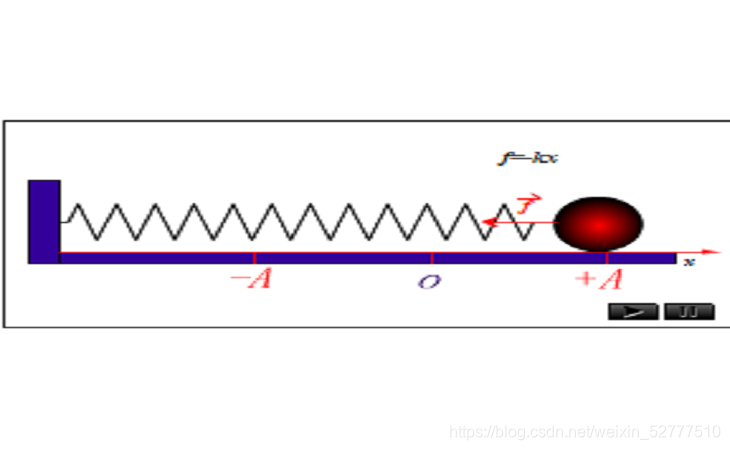

振动方程

复习回顾—简谐振动的三个特征量

• 圆频率


由系统决定，与初始条件无关

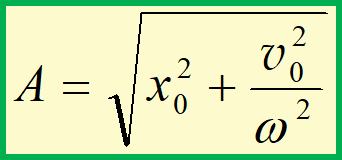

• 振幅 反映振动的强弱，由初始条件决定.

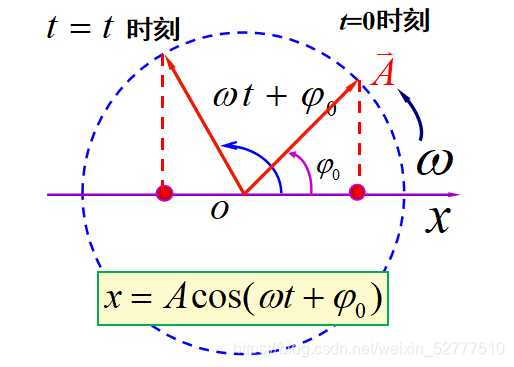

5-2 简谐振动的旋转矢量描述

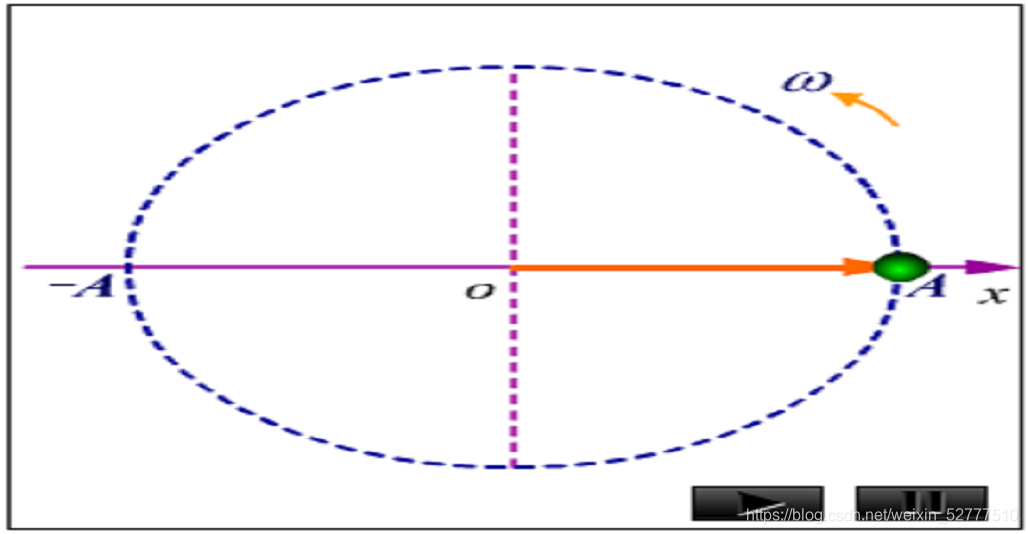

匀速圆周运动在任意直径方向的分运动为简谐振动，采用几何的方法描述简谐振动。

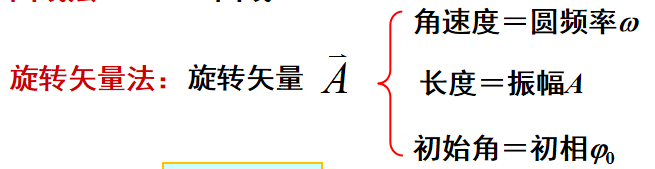

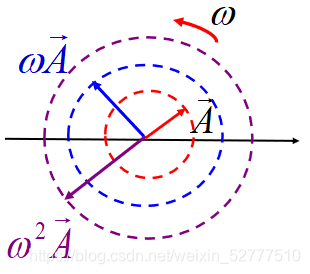

旋转矢量的大小=振幅A
旋转矢量逆时针转动
旋转矢量转动角速度=简谐振动的角频率ω

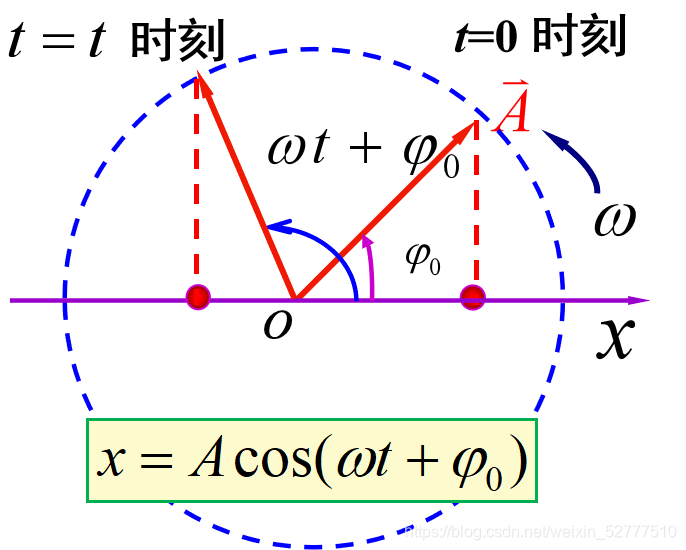

圆周运动与简谐振动的关系：

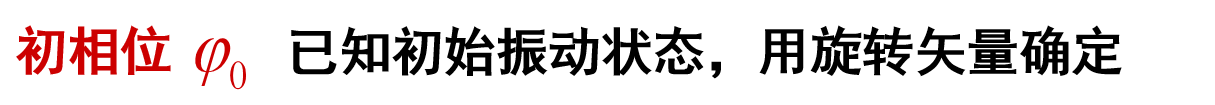

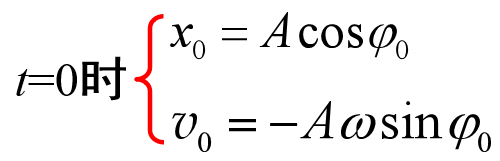

(2) t=0时刻，矢量与x轴的夹角φ0为初相位
(3) 在任意t时刻，矢量与x轴的夹角ωt+φ0为t时刻的相位

旋转矢量法表示的优点：
(1) 相位显示直观

旋转矢量用图代替了文字的叙述。

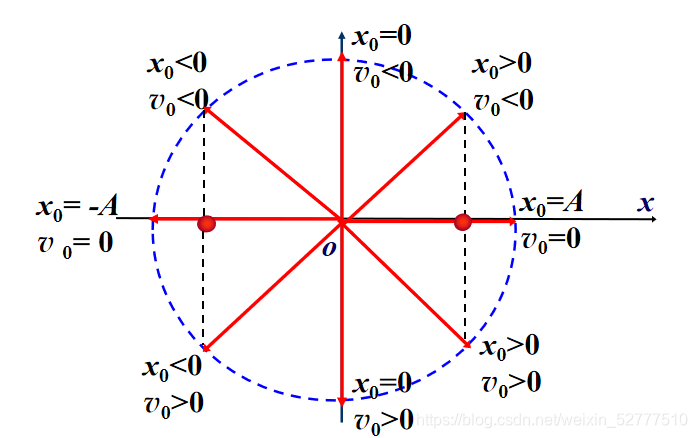

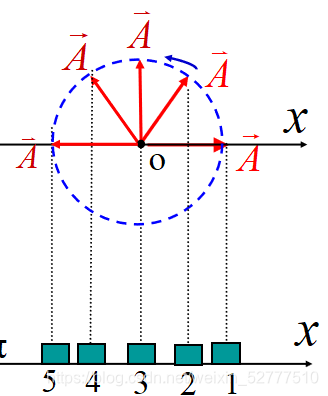

利用旋转矢量法确定质点在不同运动状态时的相位。

(1) t 时刻质点在正最大位移处

由旋转矢量图可以得出，旋转矢量与x轴的夹角为零，故得

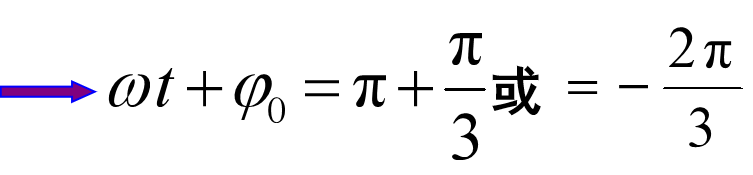

(2) 质点经二分之一振幅处向负方向运动

上半圆逆时针运动为负方向
下半圆逆时针运动为正方向

(3) 当质点过平衡位置向负方向运动


同样


同样


可以看到：


(4) 质点向正方向运动


同样




可以看到：

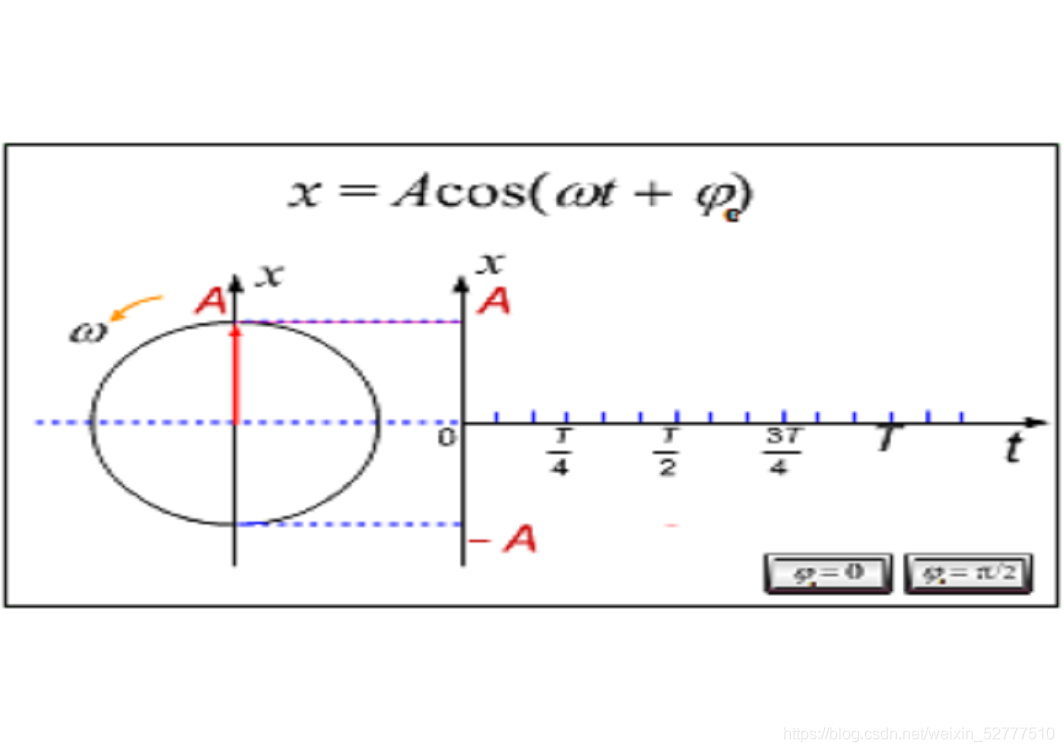

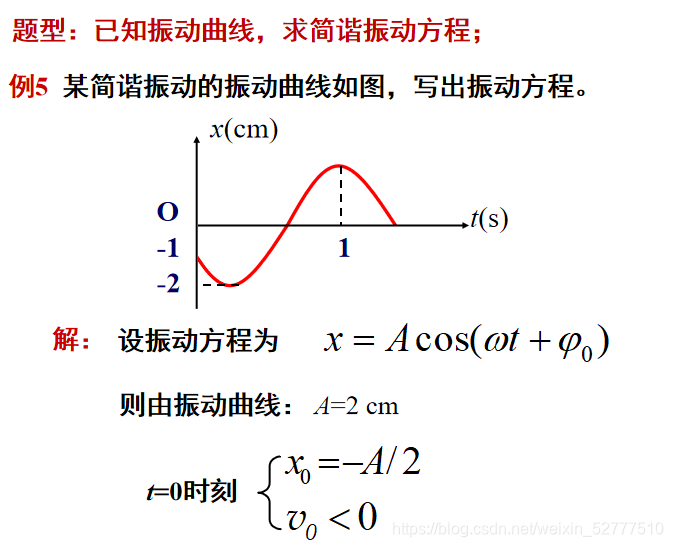

旋转矢量图与简谐运动的 x-t 图的对应关系

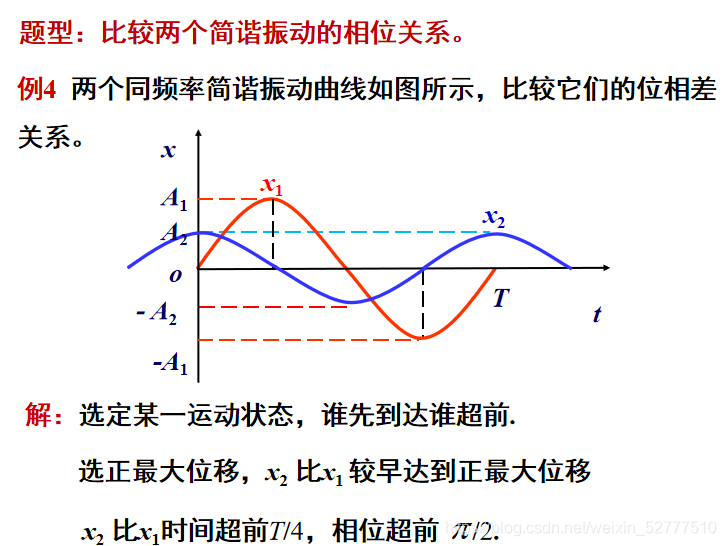

(2) 比较相位方便

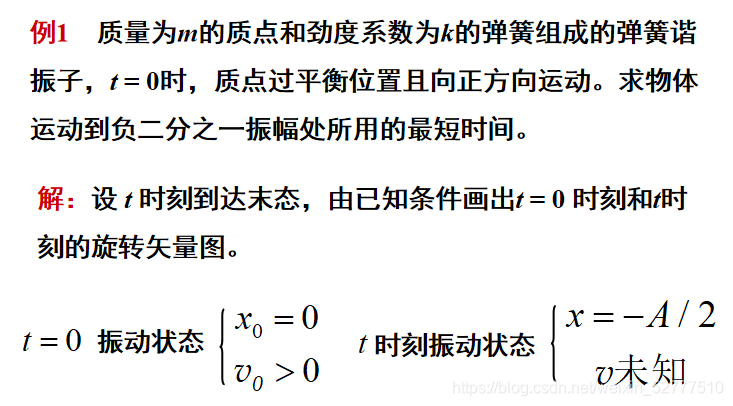

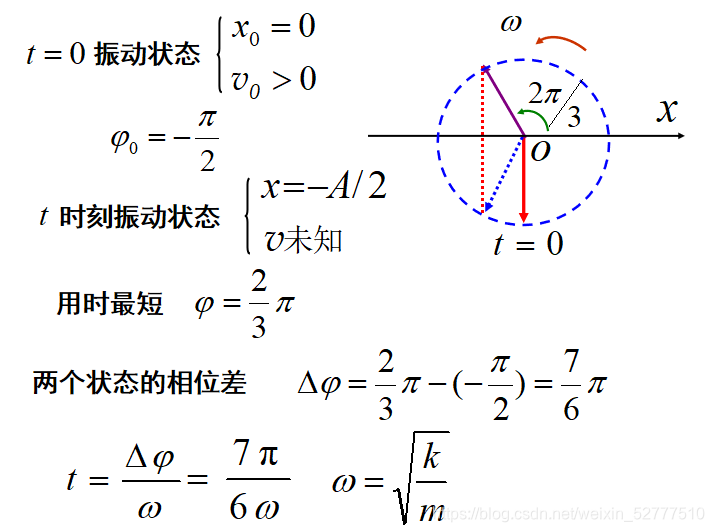

(3) 计算时间简便：用熟悉的圆周运动代替三角函数的运算。

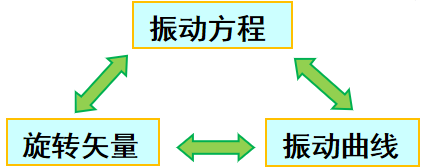

简谐振动的三种表示方法

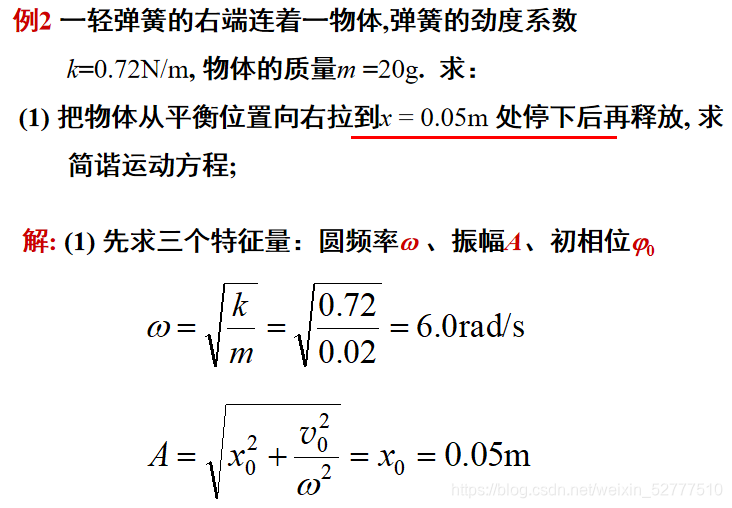

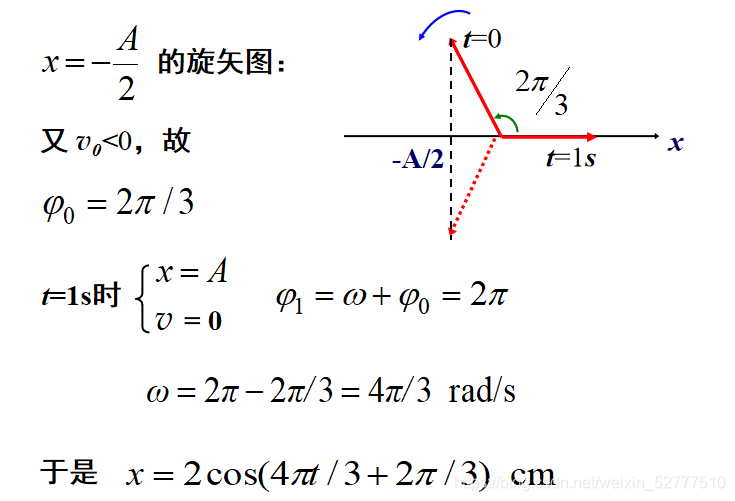

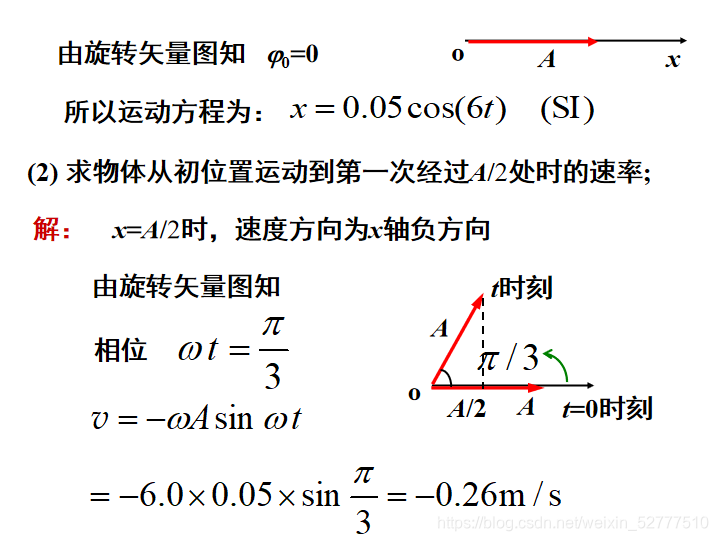

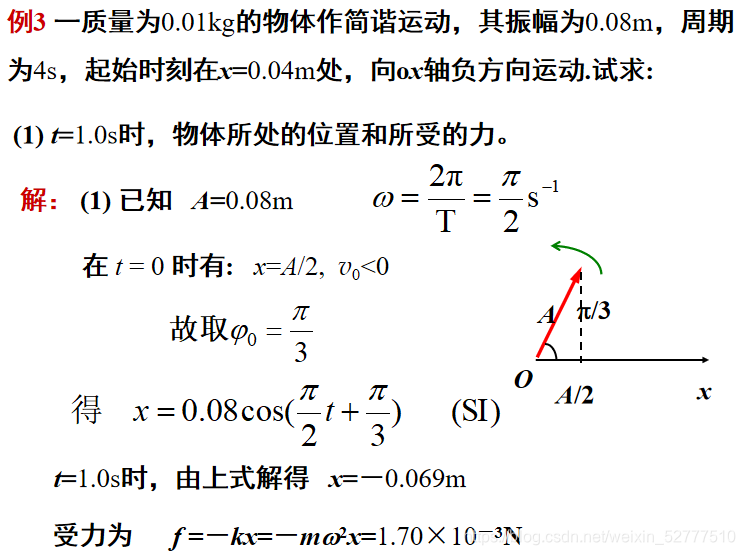

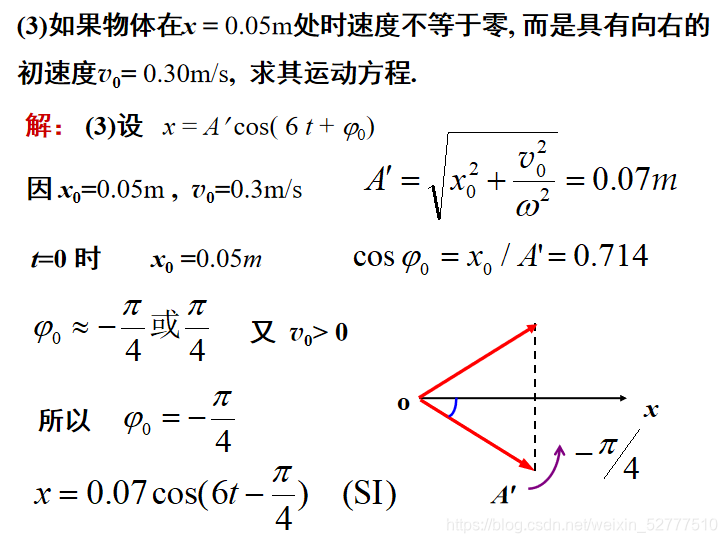

题型：已知振幅、频率及初始条件，求振动方程。
