基于梁山派的口袋示波器

基于梁山派的口袋示波器



基于梁山派的口袋示波器

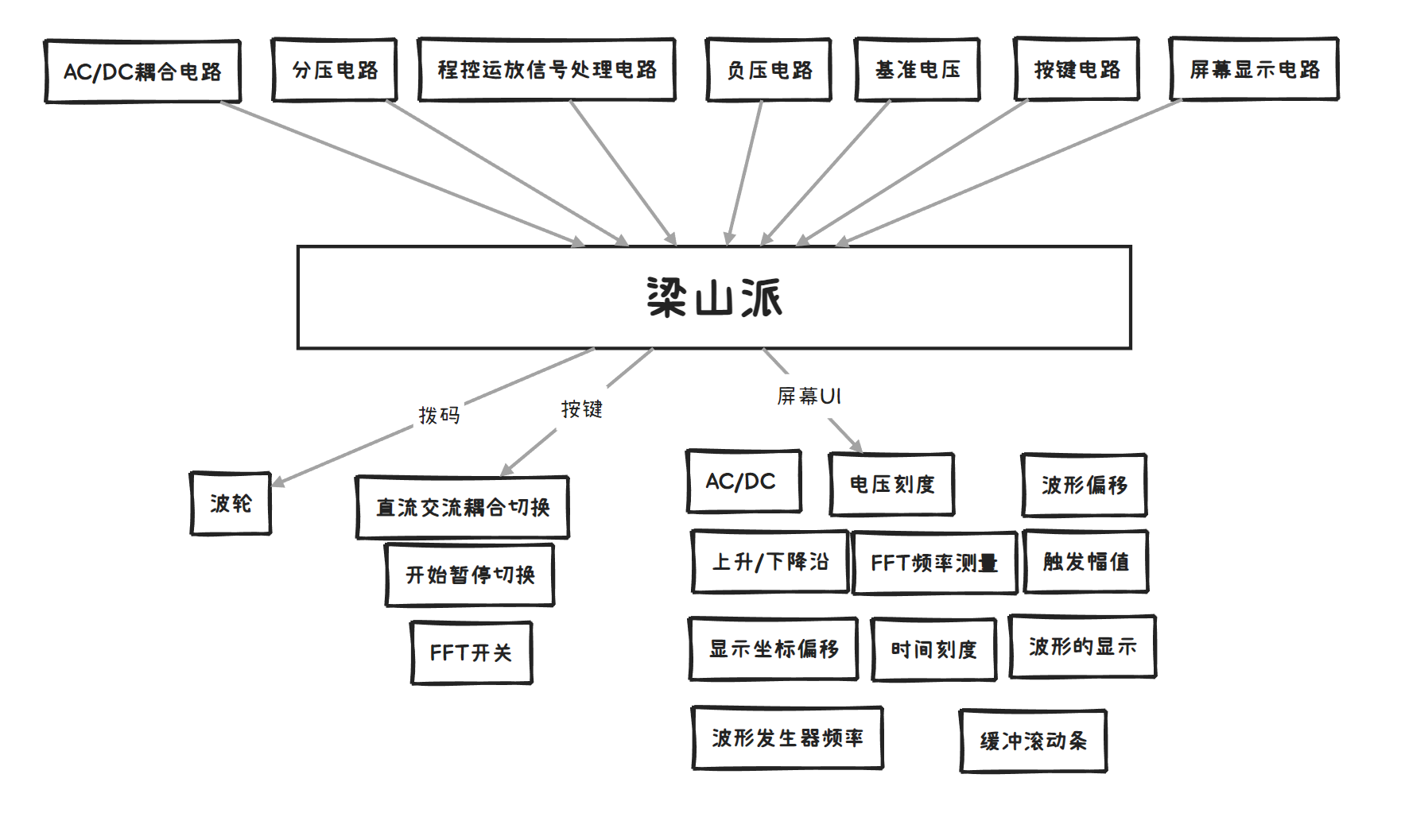

image-20240323230346091

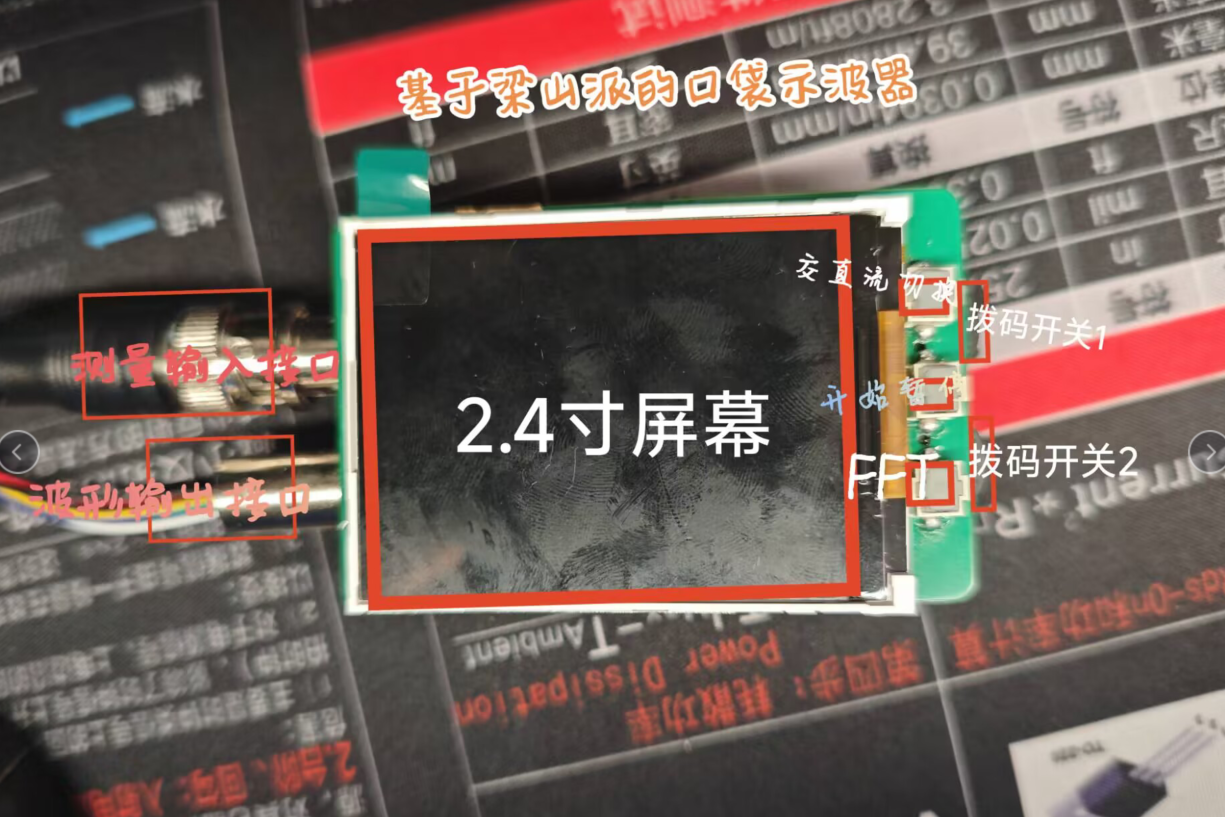

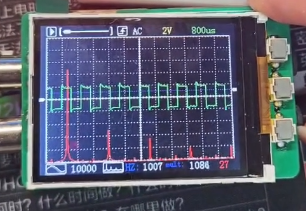

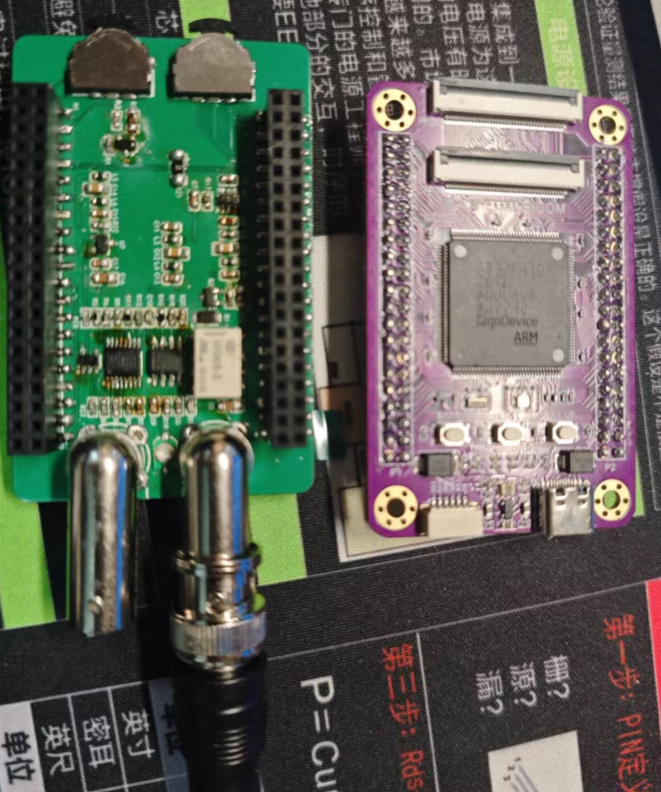

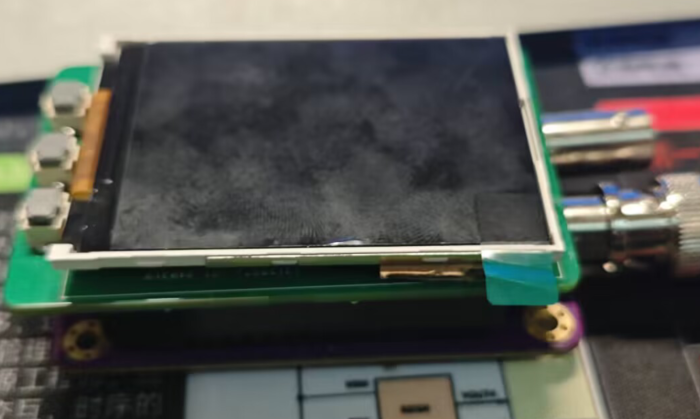

实物演示

image-20240324142629481

image-20240324142637747

image-20240324142645489

image-20240324142659139

image-20240324192504681

image-20240324192527990

部分元器件购买链接:

[DC-DC电源芯片SGM3204YN6G/TR:https://item.taobao.com/item.htm?_u=o34jmok82036&id=675663252083&spm=a1z09.2.0.0.31aa2e8dy4xiVy&skuId=5034286035115

DC-DC电源芯片 SGM3204YN6G/TR 圣邦微 SOT-23-6 电荷泵芯片200mA-淘宝网 (taobao.com)

6.5pF-30pF可调电容:https://detail.tmall.com/item.htm?_u=o34jmok8424e&id=599156749733&spm=a1z09.2.0.0.31aa2e8dy4xiVy&skuId=4349366994999

TZC3P300A110R00 贴片可变微调可调电容3x4 30pF 6.5pF-30pF 100V-tmall.com天猫

屏幕:购买链接:https://detail.1688.com/offer/735007928325.html?spm=a360q.8274423.0.0.7b854c9a1xZzQt

2.4寸TFT液晶彩屏ST7789vLCD显示屏240*320ILI9341SPI串口18Pin (1688.com)

硬件

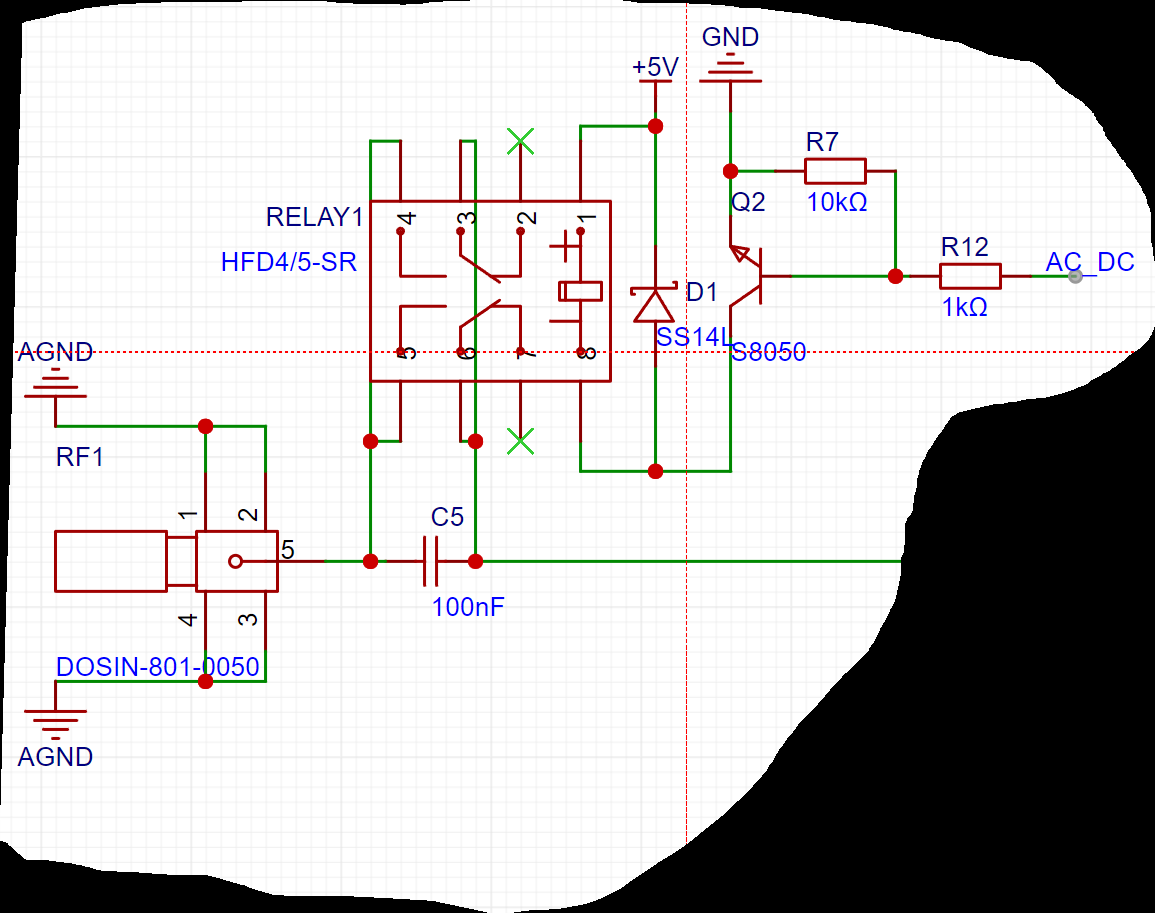

AC/DC耦合电路

image-20240323195105314

image-20240324210052264

信号继电器并在耦合电容两端,继电器不工作时由耦合电容进行耦合,由于电容的通交流阻直流特性,只有交流变化的信号会被后面的电路检测到。继电器工作时,耦合电容短路直连耦合,所有信号均可被后面的电路检测到。    这里的耦合电容越小,高频信号通过越容易,低频信号通过失真越严重。而耦合电容越大则反之,低频信号正常,高频信号失真,并且信号会出现延迟。这里我们使用单片机内部ADC(2M采样),故使用100nF进行耦合。(结合后级分压电路的计算fp=1/2πRC)

image-20240323195959616

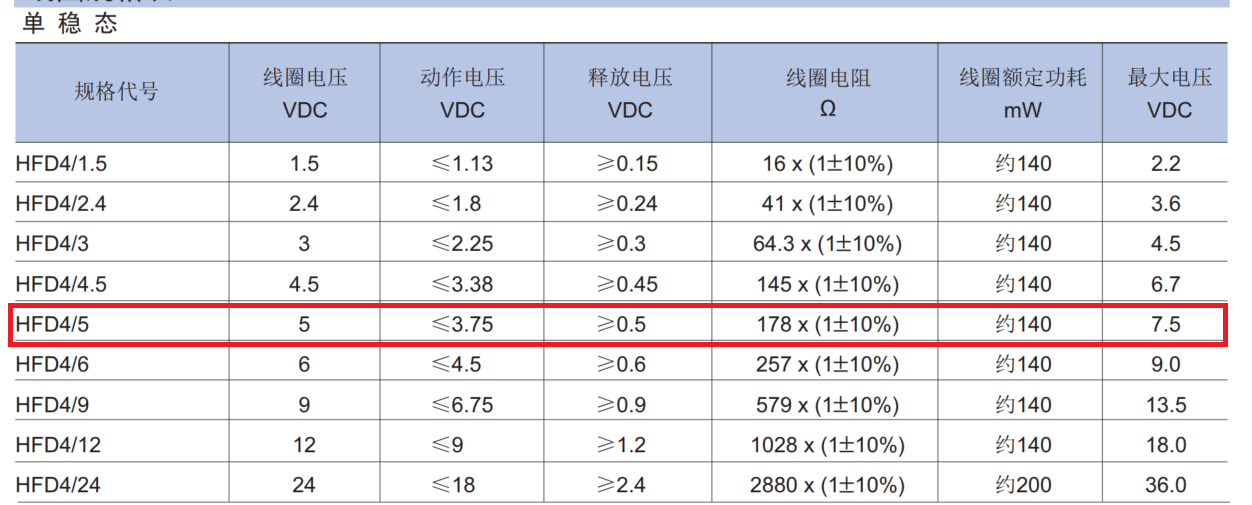

这里选用的信号继电器驱动线圈有正负级之分,线圈驱动电压为5V,驱动电流也需要注意,其他详细资料参考对应文档。

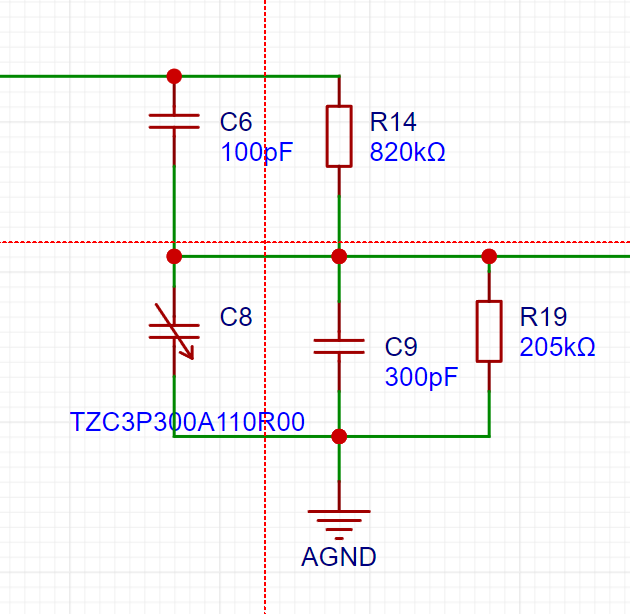

分压电路

image-20240323200451797

为了满足1MΩ的信号阻抗匹配,使用大电阻进行分压,分压电阻旁的电容有起到交流信号耦合的重要作用。其中6.5pF~30pF的可调电容,则是为了调整示波器的信号补偿电容,对于实际电路存在的偏差造成的信号损耗不同,就需要使用可调电容对信号就行补偿,补偿过大和补偿不足都会导致波形失真。

程控运放信号处理电路

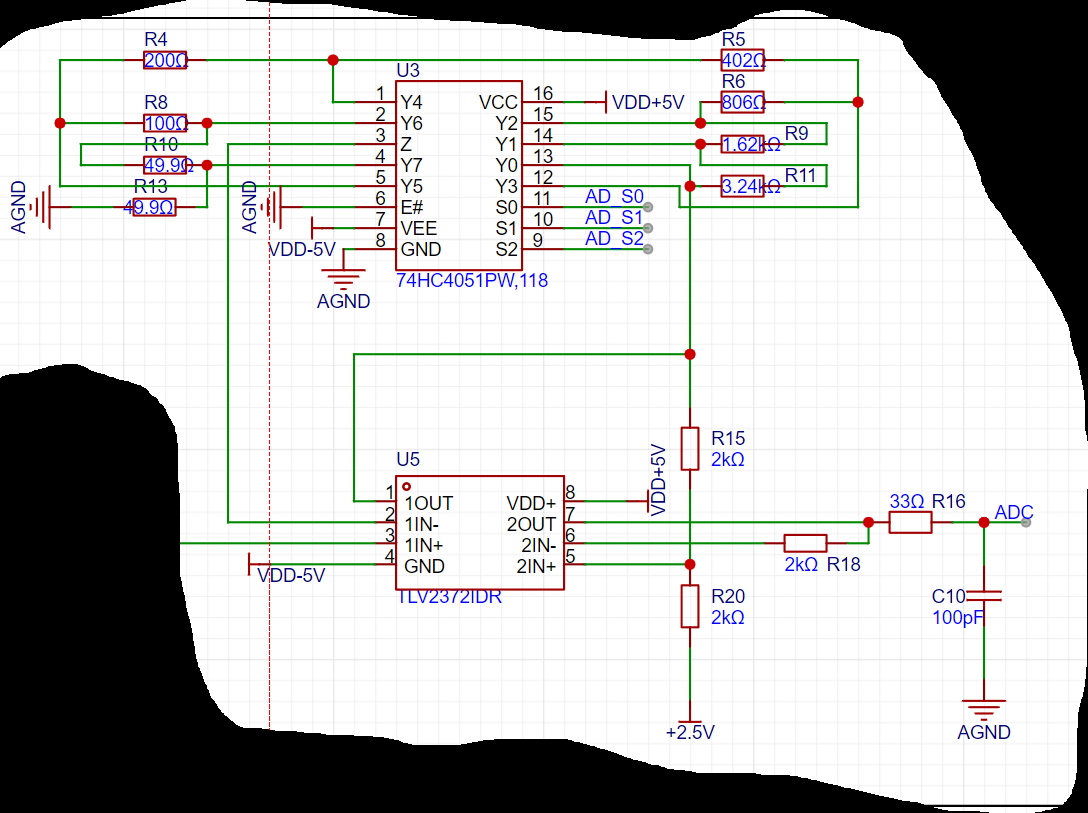

8通单选模拟开关芯片74HC405和双运算放大器芯片TLV2372组成程控运放信号处理电路。

image-20240323202147103

74HC405芯片

74HC405芯片等效为一个单选8通开关,其存在导通电阻,并且其阻值随信号的频率,电压不同而不同.

74HC4051是一款高速的CMOS器件,内置8通道模拟输入/输出引脚(Y0Y7),3个数字输入引脚(A0A2),用于选择某个通道,拥有一个公共输入输出端Z和一个使能端E。当使能引脚E为低电平时,通过A0~~A2选择一个通道,该通道处于低阻导通状态。当E为高电平时,A0~A2设置无效,所有引脚处于高阻关断状态。

VDD和VEE连接到数字控制输入端的电源电压,VDD-VEE的范围为39V。模拟输入输出可以在最高电压VDD和最低电压VEE之间变化,VDDVEE不会超过9V。对于用于多路选择开关,VEE和VSS是连在一起的。即接地。

74HC4051主要用于模拟多路选择开关、数字多路选择开关及信号选通。

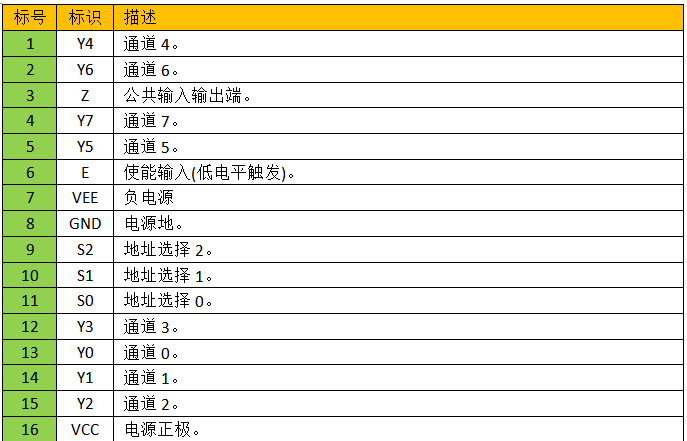

引脚与描述

image-20240323203112574

image-20240323203128724

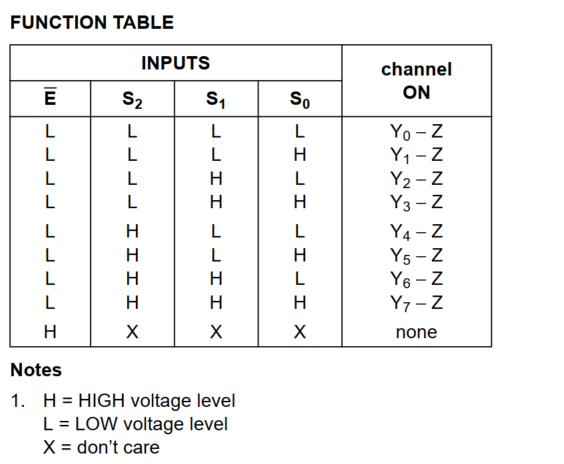

使能、地址选择和通道的关系

image-20240323203153149

双运算放大器芯片TLV2372

TLV2372IDR单电源运算放大器具有轨至轨输入和输出功能。TLV2372IDR在扩展级工业温度范围内的最小工作电源电压低至2.7V,同时还增添了轨到轨输出摆幅特性。TLV237x可由低至仅550?A的电流提供3MHz带宽。最大建议电源电压为16V,由此,器件可以由多种可充电电池供电运行(支持±8V低至±1.35V的电源)。

适用于高阻抗传感器接口的CMOS输入特性以及低压运行功能使其成为电池供电应用中TLV227x的理想替代器件。轨到轨输入级进一步增强了其多功能性。TLV237x是TI快速发展的RRIO产品中推出的第七款器件,也是首款具有出色交流性能且可支持高达16V电源轨的器件。TLV2372IDR采用SOIC-8封装。

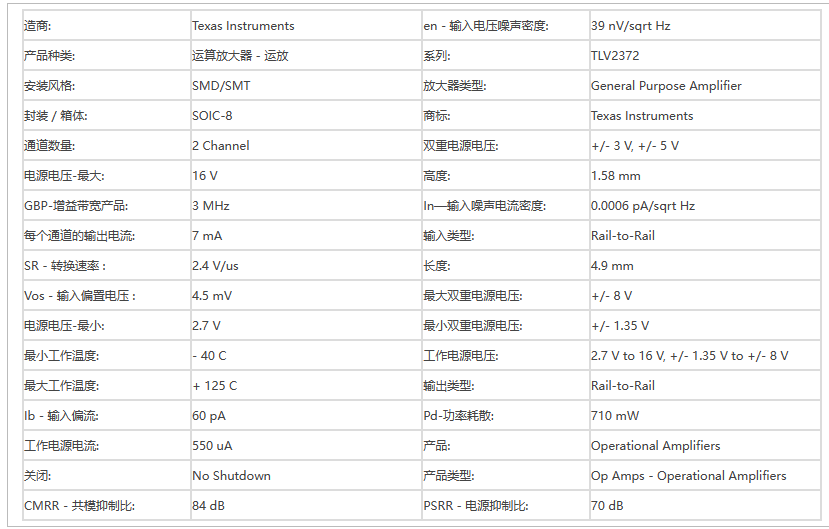

TLV2372IDR参数

image-20240323203742772

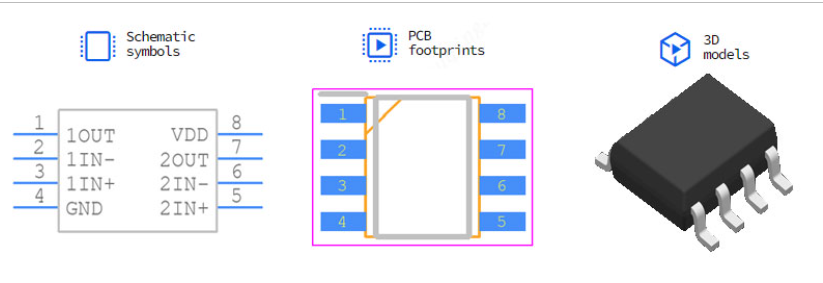

引脚图

image-20240323203821797

程控运放信号处理

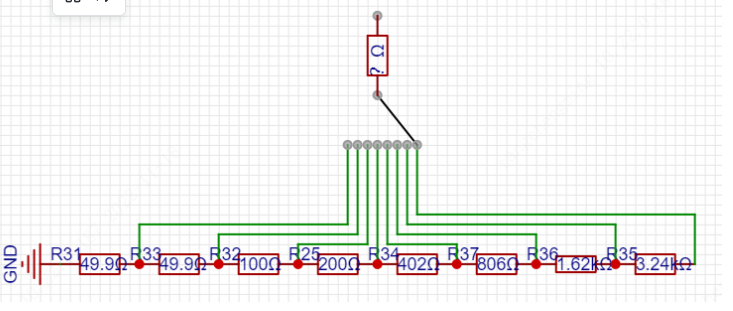

通过单片机来控制74HC405的S1,S2,S3来控制导通电阻(74HC405的控制引脚E#接的AGND始终为L低电平)

image-20240323203348525

双运算放大器分别作为信号的缩放和信号的平移处理,将前级分压的模拟信号进行处理,并且保证处理后的信号在0-2.5V区间以方便单片机ADC采集。

一级运放用来对放大信号缩放

image-20240323205405422

一级运放作为二级运放输入,二级运放用于对放大信号平移

image-20240323205203407

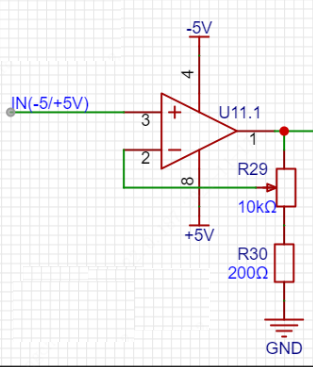

波形发生器输出电压跟随电路

使用的一个单运算放大器作为电压跟随输出,主要是为了隔离单片机的DAC输出。 理论上也可以将DAC信号直接进行输出(DAC内部含有BUFF电路提高输出能力)。
