PFC相关概念

功率因数Power Factor

功率因数指有功功率(P)与视在功率(S)的比值。

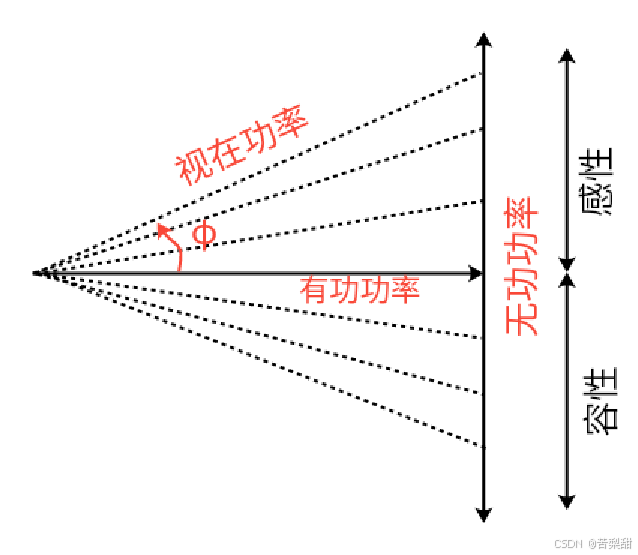

视在功率为有功功率与无功功率的和，因此根据定义可以画出如下向量图

电压与电流均为正弦信号时，PF为电压与电流相位差的余弦值。计算公式如下：

电流总谐波失真I Total Harmonic Distortion

在交流电源中，由于非线性负载（如开关电源、变频器等）引起的电流或电压波形失真。这种失真通常表现为基波频率的整数倍频率（谐波）的存在。

ITHD通常以百分比表示，数值越小，表示电流波形越接近理想的正弦波，波形失真越小。

信号做傅里叶变换得到各次谐波分量，总谐波畸变THD为除基波外的谐波和与基波的比值，计算公式如下：

其中：I1为基波的有效值

I2，I3，..In为各次谐波的有效值

根据功率因数PF的定义，无法计算非正弦电流以及有相位差时的非正弦电流的功率因数PF

考虑THD后的PF

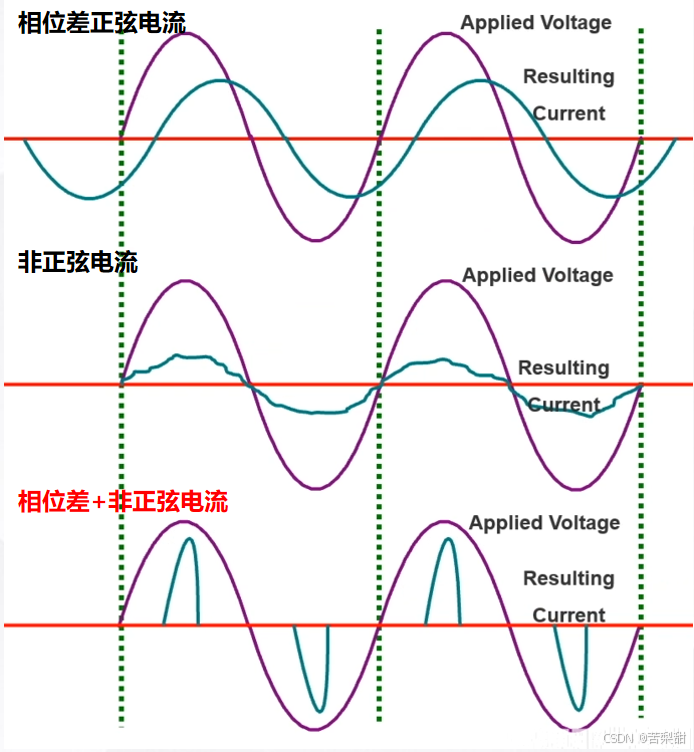

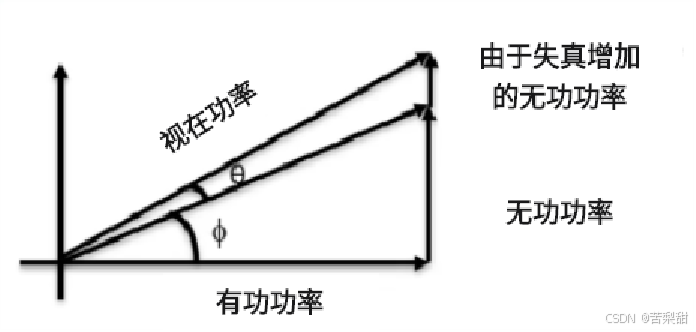

真实应用中，设备往往同时包含电容/电感和有源器件，因此电流波形既表现出和电压正弦的相位差（位移因子），又表现出非正弦特性（失真因子），如下图

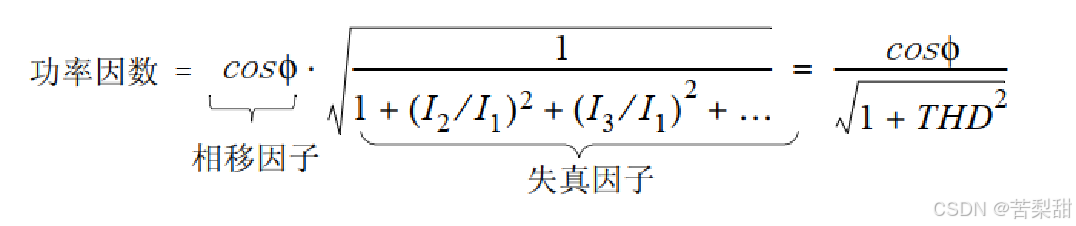

此时，功率因素的定义为

功率因数校正Power Factor Correction

实际我们希望电流与电压没有相位差，且不失真，所以需要迫使交流线路电流追踪电压波形瞬时变化轨迹，并使电流和电压保持同相位，使系统呈纯电阻性的技术，这就是PFC(功率因数校正)，其最终目的是抑制高次谐波。

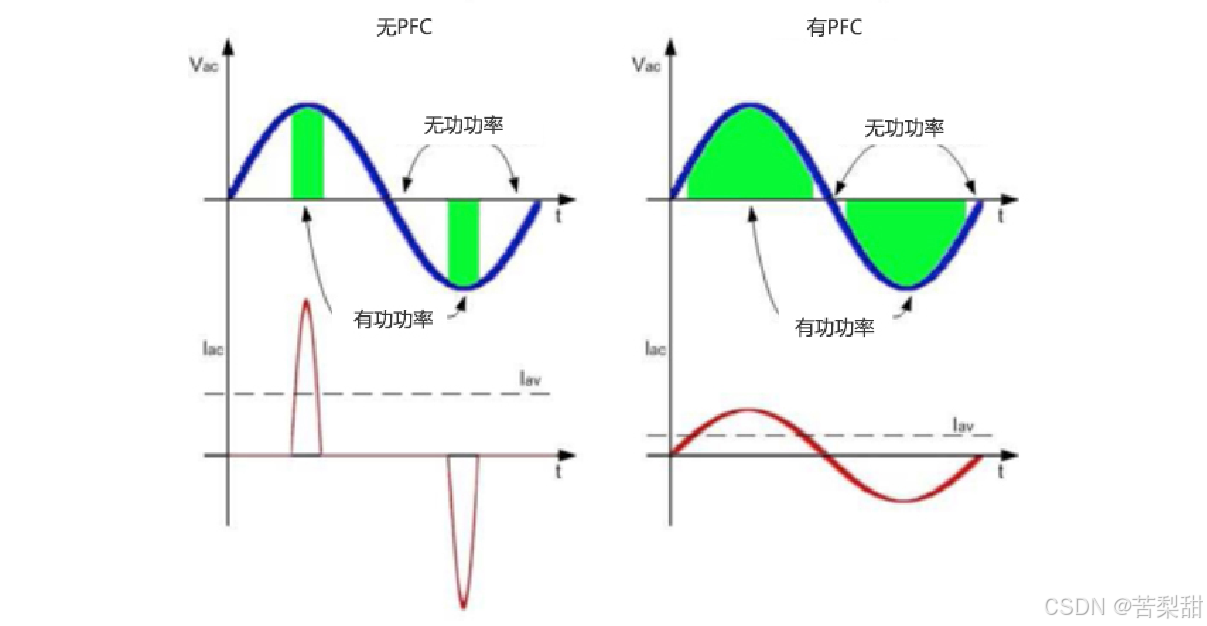

无PFC电路因为电容滤波，电流短时间内呈高幅值的尖峰脉冲

-降低了供电的效率

-产生严重的交流信号的波形畸变

-产生多次谐波，污染电网，影响用电器工作

有PFC时，电流基本上追踪电压波形变化轨迹

-改善输入电流谐波

-改善输入PF值

-稳定输出电压

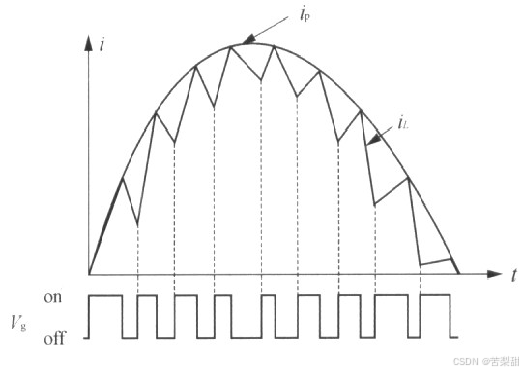

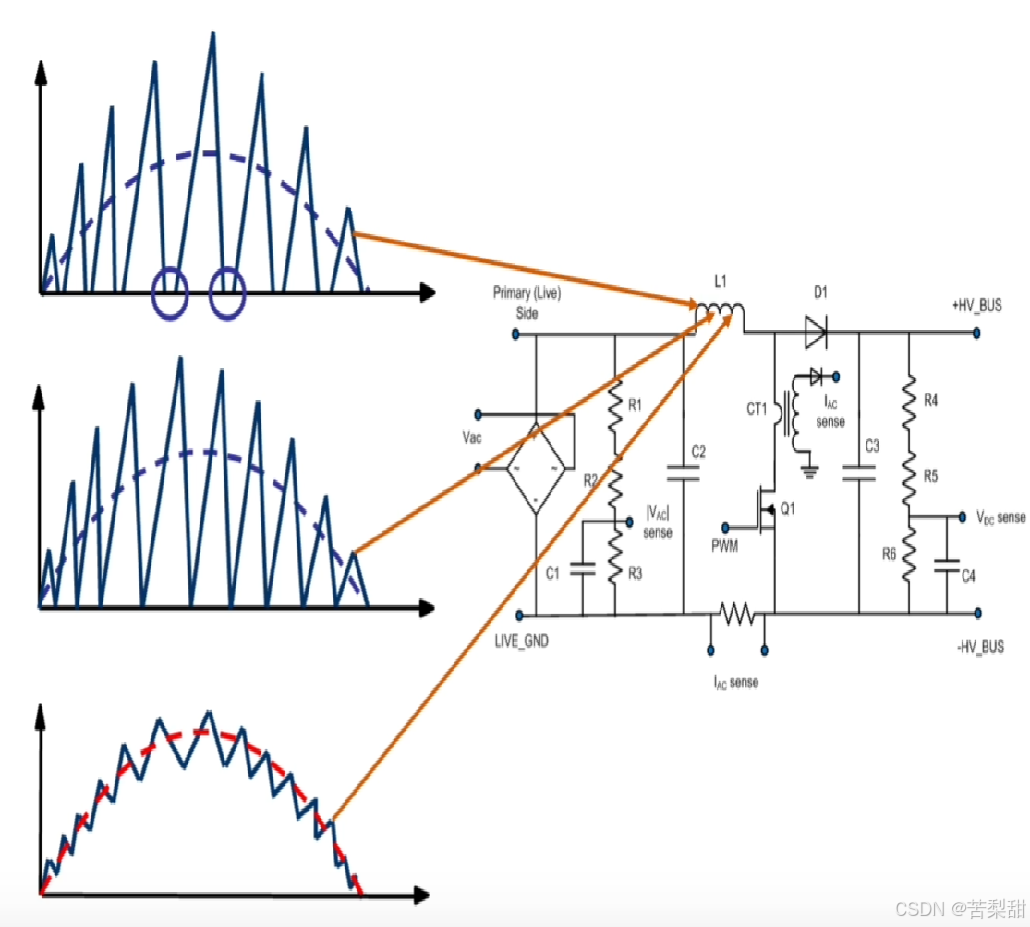

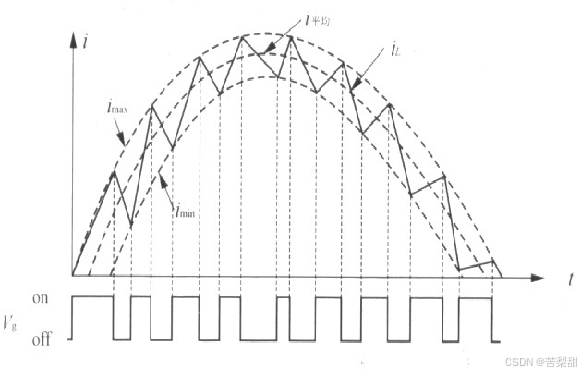

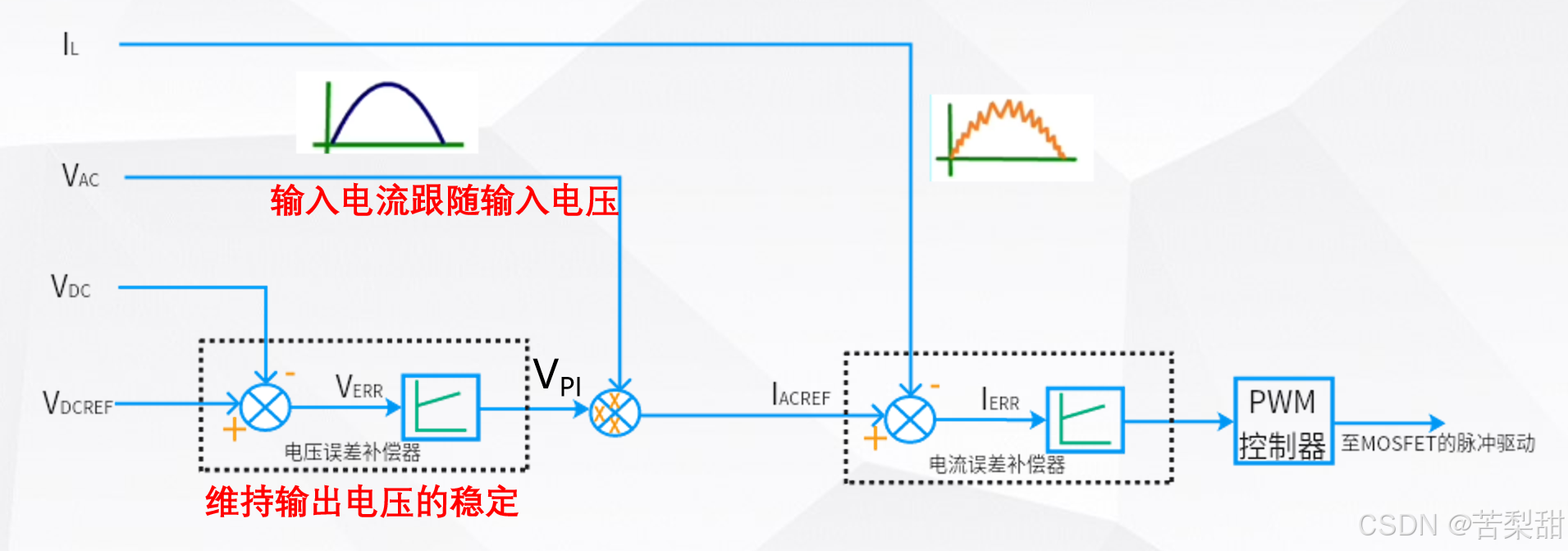

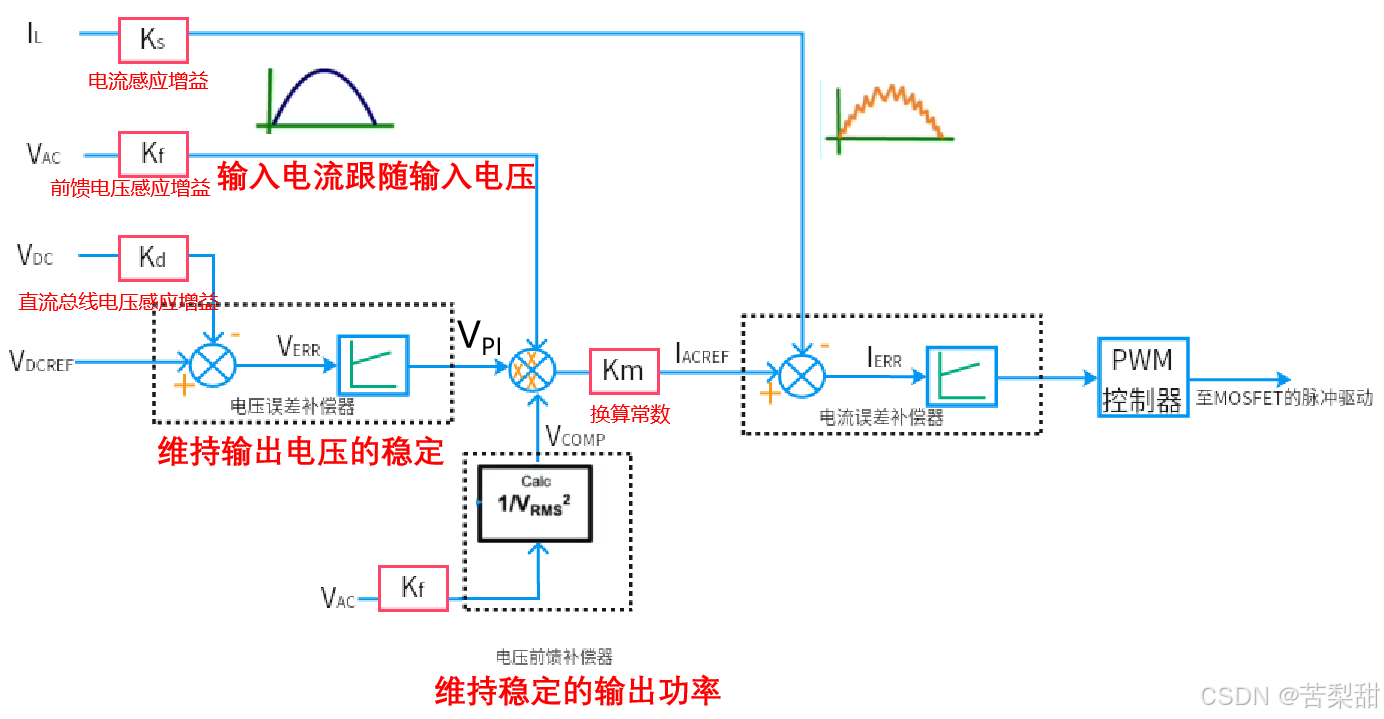

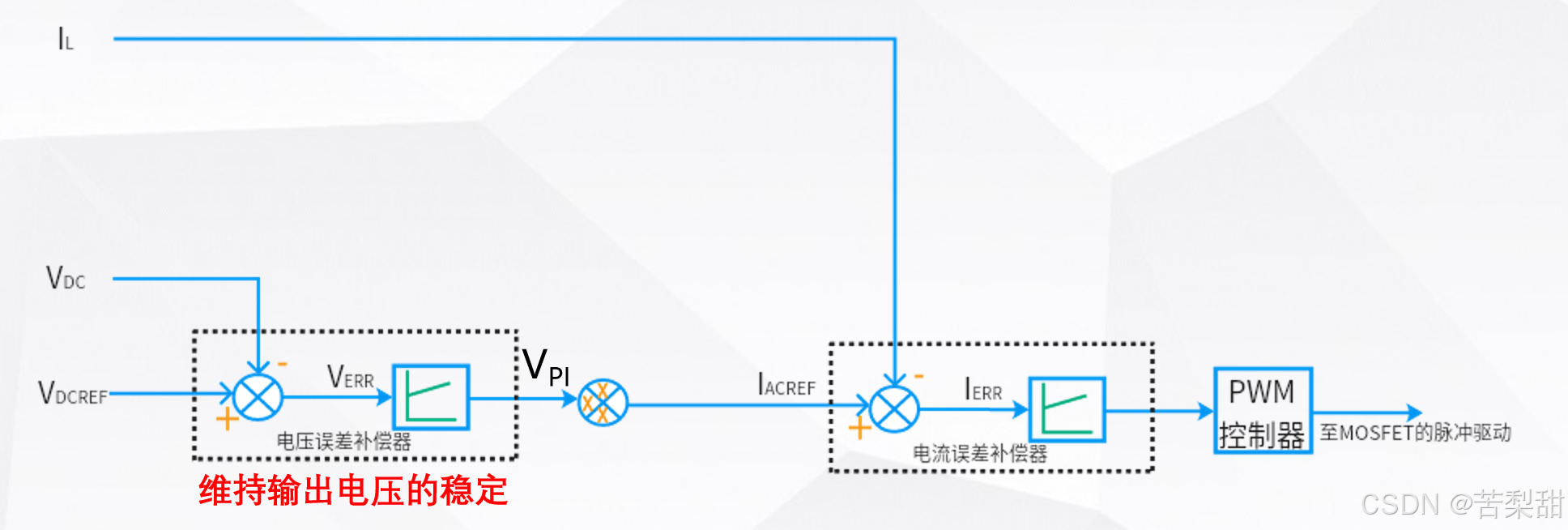

Single PFC工作原理与控制方式

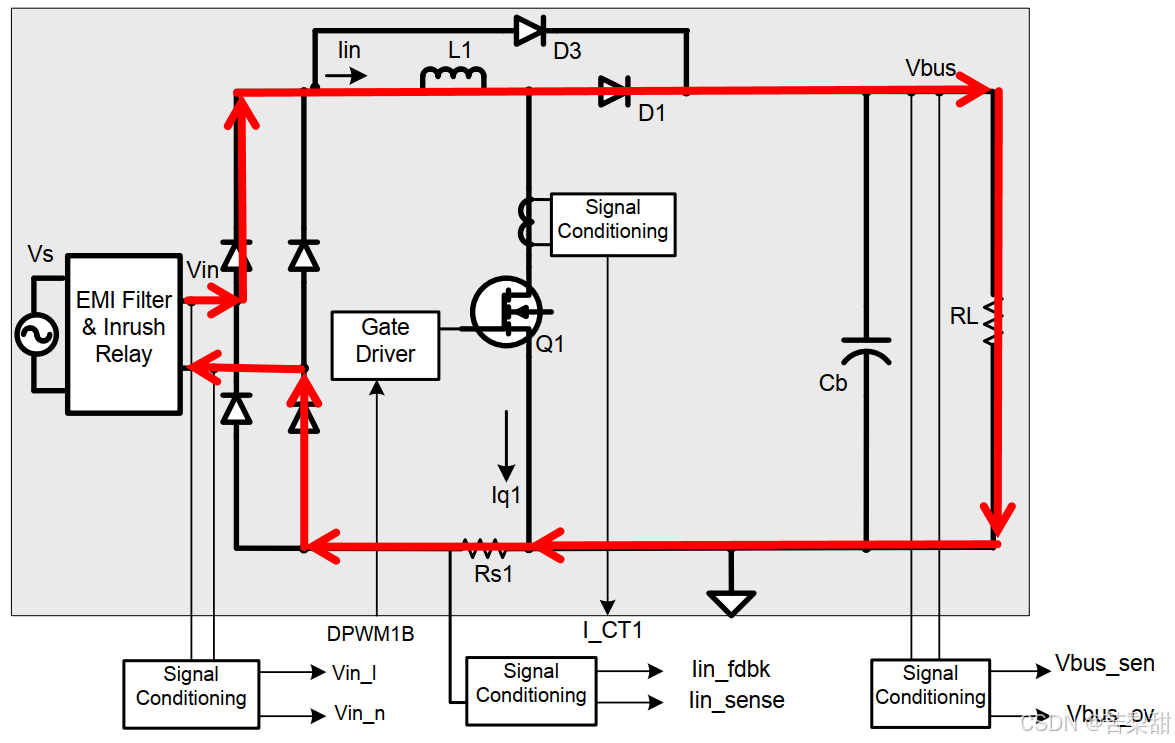

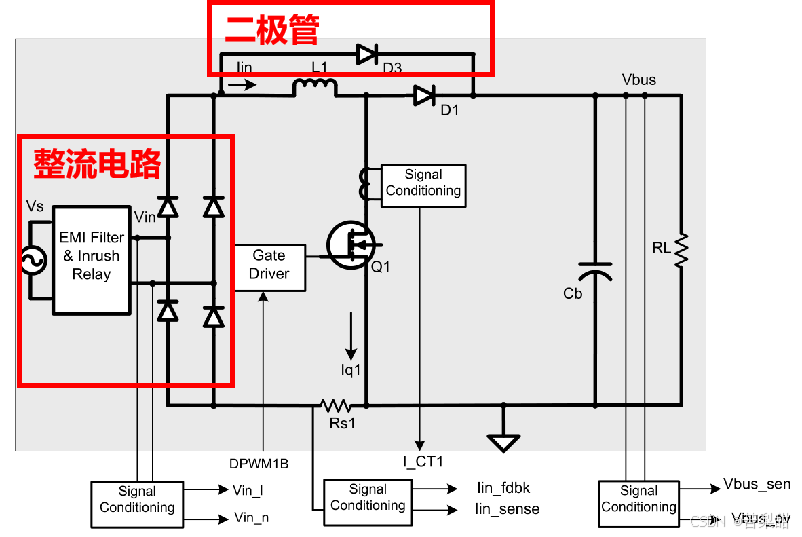

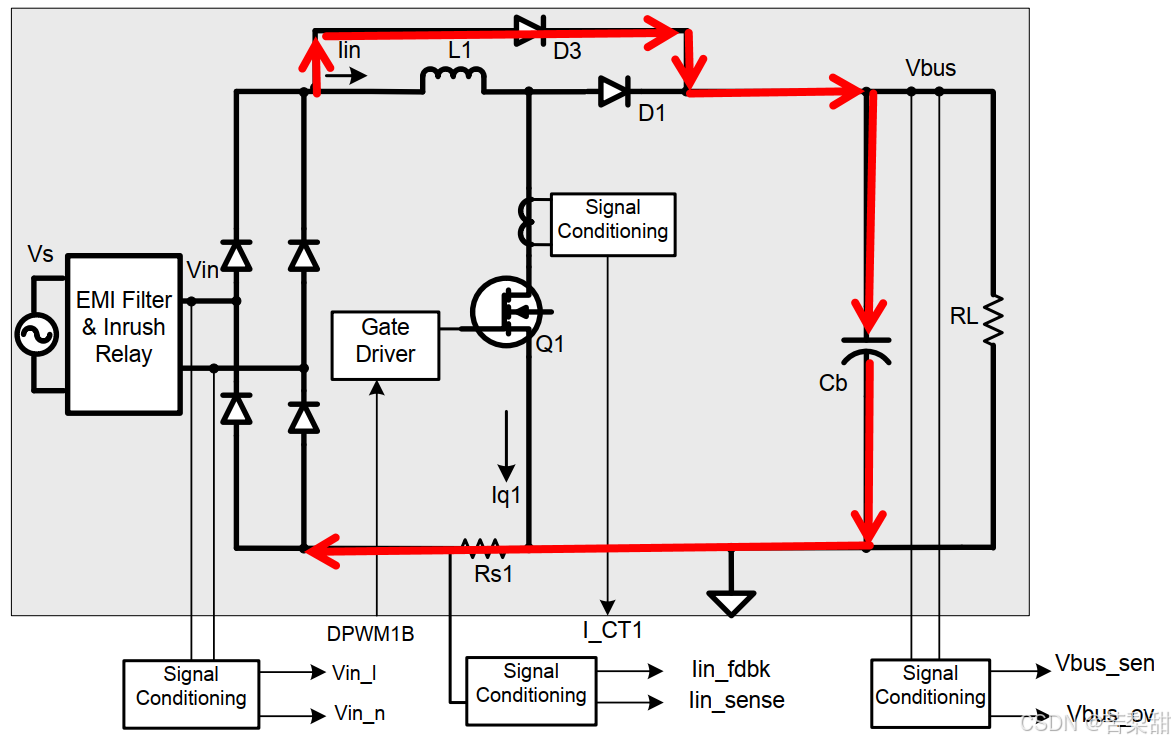

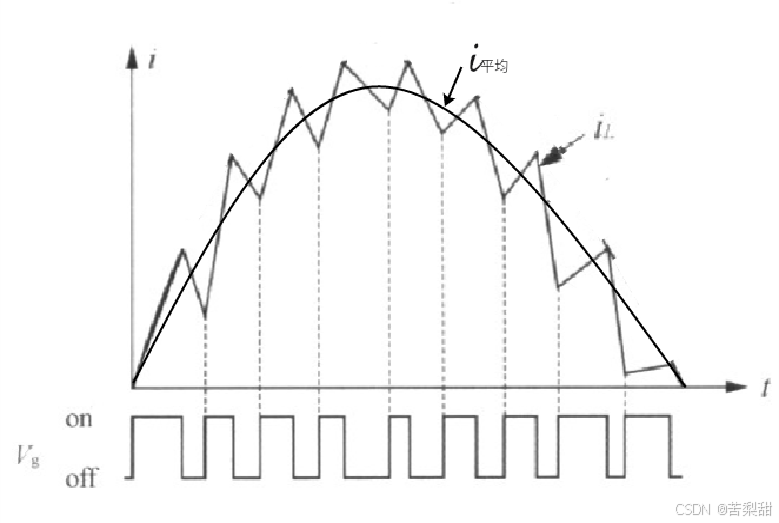

Single PFC工作原理

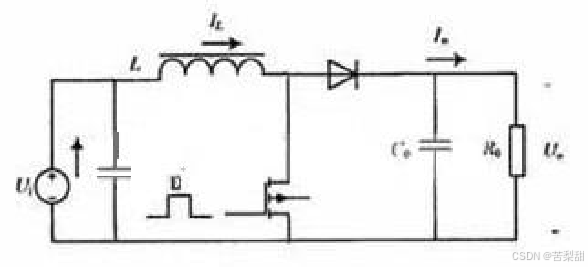

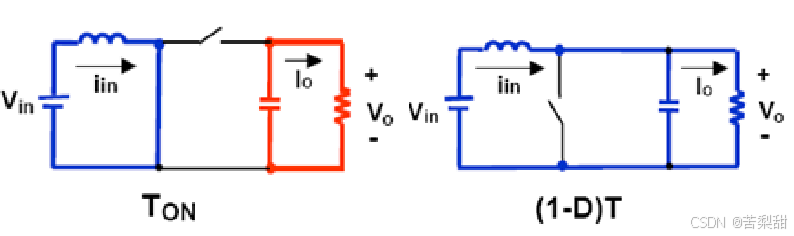

BOOST升压原理

电感L储能之后具有使电压泵升的作用，电容C可将输出电压保持住。

电感的作用：是将电能和磁场能相互转换的能量转换器件，当MOS开关管闭合后，电感将电能转换为磁场能储存起来，当MOS断开后电感将储存的磁场能转换为电场能，且这个能量在和输入电源电压叠加后通过二极管给负载，由于这个电压是输入电源电压和电感的磁砀能转换为电能的叠加后形成的，所以输出电压高于输入电压，既升压过程的完成；

肖特基二极管的作用：主要起隔离作用，即在MOS开关管闭合时，肖特基二极管的正极电压比负极电压低，此时二极管反偏截止，使此电感的储能过程不影响输出端电容对负载的正常供电；因在MOS管断开时，两种叠加后的能量通过二极向负载供电，此时二极管正向导通，要求其正向压降越小越好，尽量使更多的能量供给到负载端
