一、实验目的

(1)掌握设计项目的建立和管理；

(2)掌握原理图图纸参数的设置、原理图环境参数的设置;

(3)掌握元器件库的装载,学会元器件、电源、接地、网络标号、总线、输入/输出端口、节点等电路元素的选取、放置等操作;

(4)掌握电路元素的参数修改方法。

二、实验原理

1、创建一个新的项目文件。

在Altium Designer 09中，根据不同的设计主要有三种形式的项目文件，分别是:PCB项目文件，文件后缀为PrjPCB;FPGA项目文件，文件后缀为PrjFPG；库文件，根据电路原理图和印制电路板图设计的不同，其后缀有SchLib和PcbLib两种。在我们实验中均建立一个PCB项目文件。

(1)执行菜单命令“文件\工程\PCB Project",建立一个空的项目文件后的项目工作面板；

(2)执行菜单命令“File\Save Project”，保存文件.

2、新建原理图文件

(1）执行菜单命令“File\New\Schematic”，在刚才建立的项目中新建原理图,默认的文件名为Sheet1. SchDoc.

(2）执行菜单命令“File\Save Project"，保存文件。

3、设置原理图选项

(1)图纸参数设定：执行菜单命令“设计\文档选项”,系统弹出文档选项对话框，在此对话框的“方块电路选项”标签页设置图纸参数。

(2)填写图纸设计信息：执行菜单命令“设计\文档选项"，系统弹出文档选项对话框，在此对话框的“参数”标签页设置图纸参数。

(3)原理图环境参数设置：执行菜单命令“工具\设置原理图参数”，系统将弹出 “喜好”对话框,在此对话框的左边树状图中选择原理图选项，此选项组中有12个选项卡,它们分别是原理图参数选项、图形编辑参数选项、编译器选项、导线分割选项、默认的初始值选项和软件参数选项等，分别用于设置原理图绘制过程中的各类功能选项。

以上创建工程文件及修改文档选项的内容可参考下面的博客内容👇：DXP学习1-使用DXP软件创建工程并熟悉相关操作-CSDN博客

4、放置元器件

(1）启动库工作面板:点击右下角面板切换标签中执行system/Librarys。

(2)通过库工作面板装载元器件库：点击面板左上角的库按钮，在弹出的可用库对话框中进行元器件装载。

(3）通过库工作面板查找元器件:点击面板上方中间的搜索按钮，在弹出的搜索库对话框中进行查找对象和查找范围的设定.

(4)通过库工作面板放置元器件：点击面板右上方的Place XX按钮，然后将鼠标移到原理图编辑窗口放置元器件。

5、其他电路元素的放置

(1)执行“Place \Wire"命令,绘制导线。（或快捷键：p＋w）

(2)通过原理图绘制工具栏上的Place Power Port按钮放置电源和接地【布线工具栏里面】。

(3)执行Place\Label”命令，绘制网络标号。（或快捷键：ctrl＋n）

(4)执行“Place\Bus”命令，绘制总线，执行命令“Place-Bus Entry”命令，绘制总线出入端口。

(5)执行“Place \ Port" 命令，绘制输入/输出端口。

(6)执行“Place\Junction”命令，绘制节点。

6、对所有电路元素属性参数值的修改

(1)在放置电路元素的状态下，按Tab键，即可打开此电路元素的属性设置框。

(2)在放置完电路元素之后，双击此电路元素即可打开其属性设置对话框.

三、实验设备

个人计算机、Altium Designer 09（DXP）软件。

四、实验内容

按照实验原理的操作命令绘制图2-1至图2-2电路原理图。

图2-1

图2-2

1、绘制实验图2-1

最后绘制的结果：

元器件所在位置：

Miscellaneous Devices.Int:二级管Diode；电阻，电容，晶体管2N3904
AD Operational Amplifier.IntLib（Analog Devices文件下）：AD820BN（LF151D）；
布线工具栏：接地GND；电源VCC
Miscellaneous Connectors.IntLib：Header

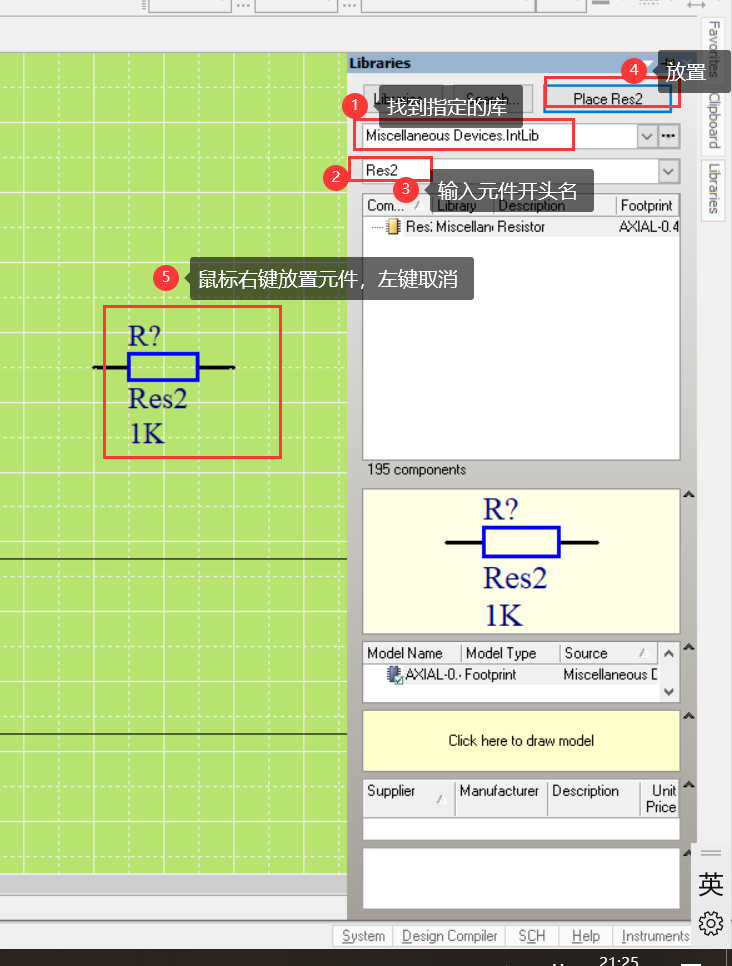

1，放置电阻

因为此时我的项目里面没有Miscellaneous Devices.Int库，因此我需要做一个操作：将需要用到的库加载到项目中👇

之后就可以从Miscellaneous Devices.Int库中找到电阻

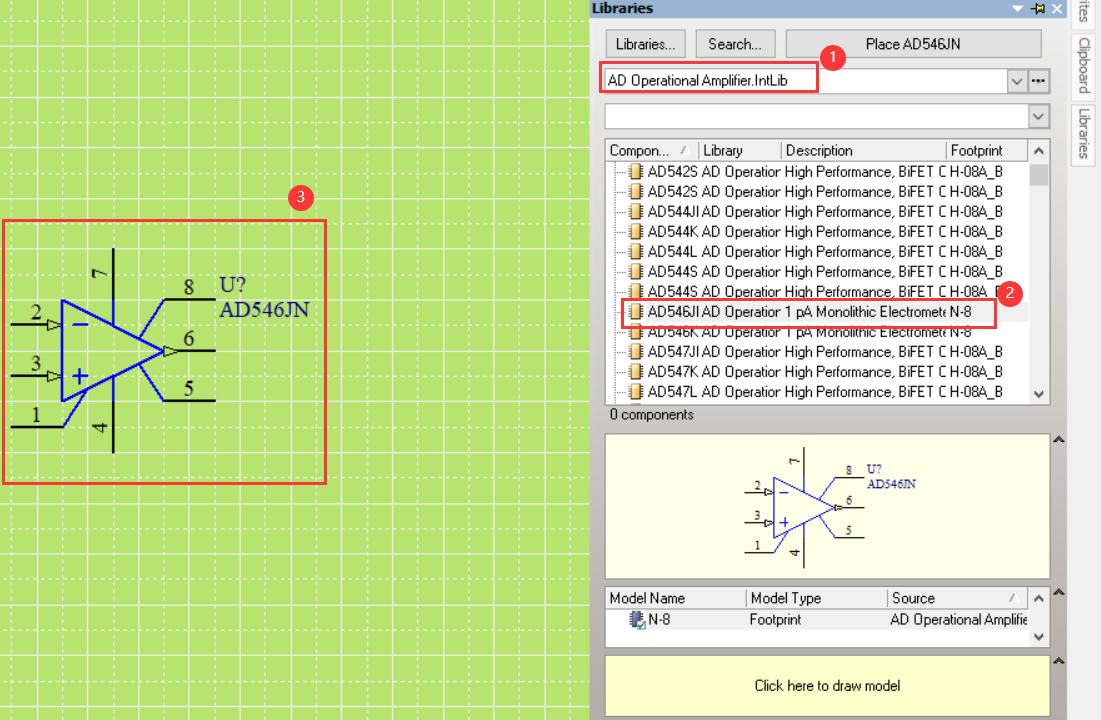

2，放置 AD820

我们可以看到图2-1中有AD820（一款精密、低功耗、FET输入运算放大器），它在 AD Operational Amplifier.IntLib（Analog Devices文件下），可以通过右边的弹出式面板找到👇：

现在我们当前的文档就有了AD Operational Amplifier.IntLib，并可以通过这个库找到AD820BN

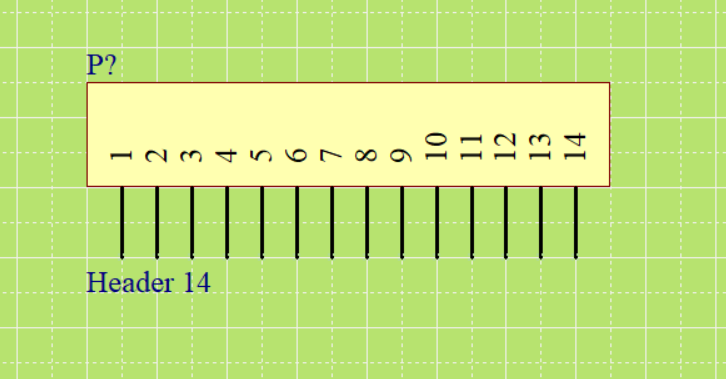

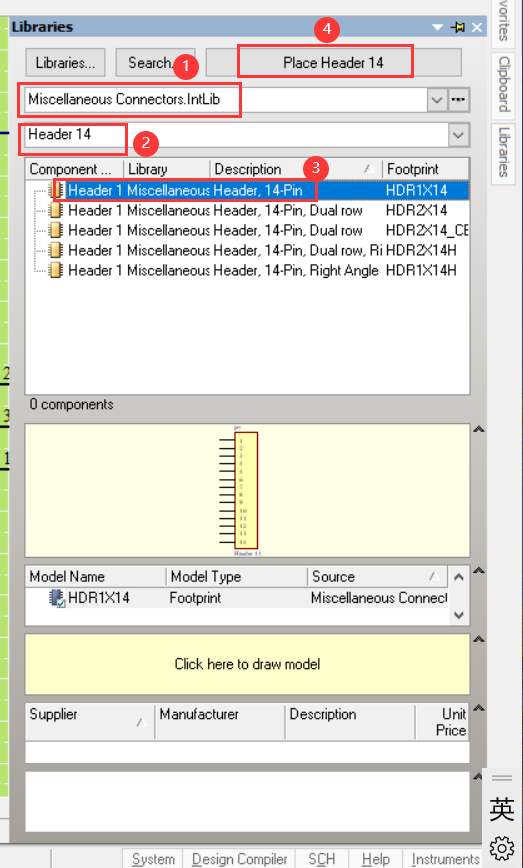

3，放置Header

图2-1中还有Header：电路中的Header系列芯片的作用是形成2*N形式的焊盘也是设计电路中用到的跳线焊盘，因为会经常用到，所以在电路版图设计软件中会做成一个现有的元件放在里面，里面都是2*N形式的焊盘。而header在“其他连接器”Miscellaneous Connectors下。

如果查看自己的库之后发现没有该库，可能是因为误操作在软件上移除了，也有可能是文件没有加载进来，因为Miscellaneous Connectors通用插件库是软件自带的，只要下载了软件都会有这个库。如果在项目中点击“library”没有看到Miscellaneous Connectors，去添加即可，请参考放置电阻那一部分。

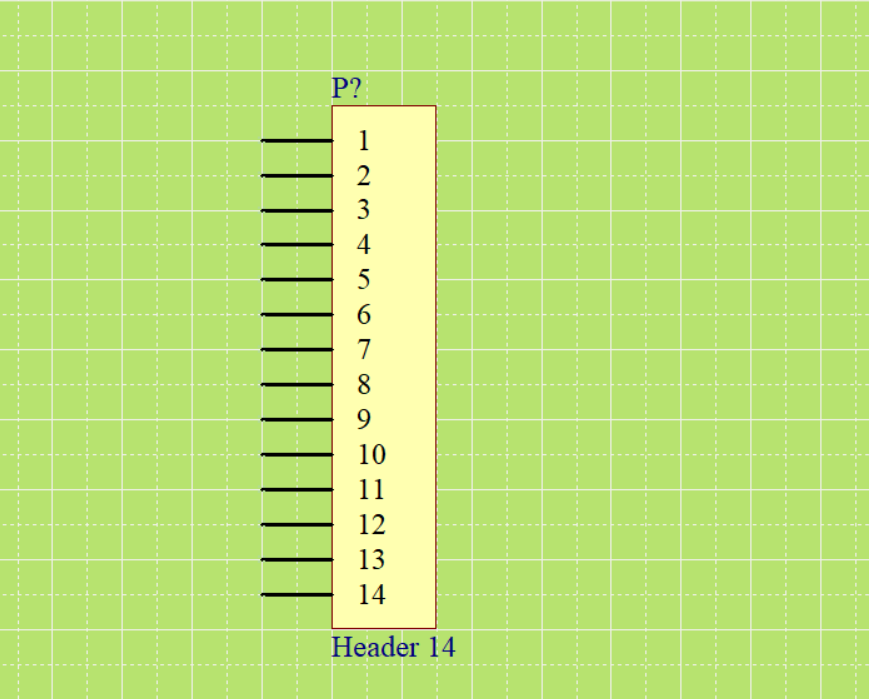

找到该元件之后还需要将元件进行翻转

如下就是具体的翻转过程：

1，鼠标左击元件，之后按一下空格键，图片变成如下

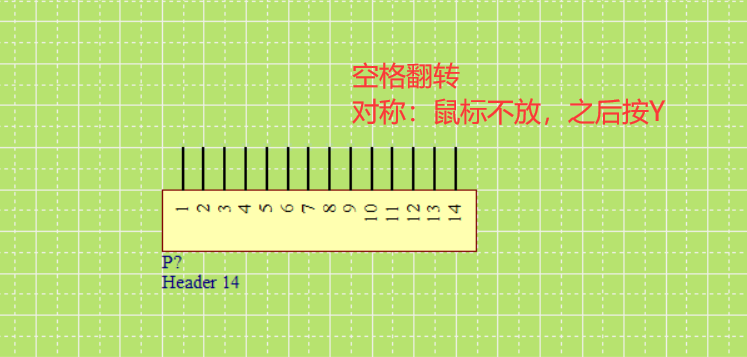

之后鼠标左键并长按元件，再点击字母"y"，得到下图👇

之后就可以开始连线，并在Header的右下角放置地线👇

上图Header元件上面相交连线的绘制步骤：

1，p+w
2，引脚上端的接线处【点一下鼠标左键】，之后拉长到合适位置【点一下鼠标左键】，再将线折回到中间位置【点一下鼠标左键】
3，向右拉线到想要连接的接线上端【点一下鼠标左键】，向下拉线连接到接线处【点一下鼠标左键】，再向上拉线，经过中间点时【点一下鼠标左键】，继续上拉和前面的线对齐之后【点一下鼠标左键】，再向下拉，经过中间点时【点两下鼠标左键】
......后面的操作相同。

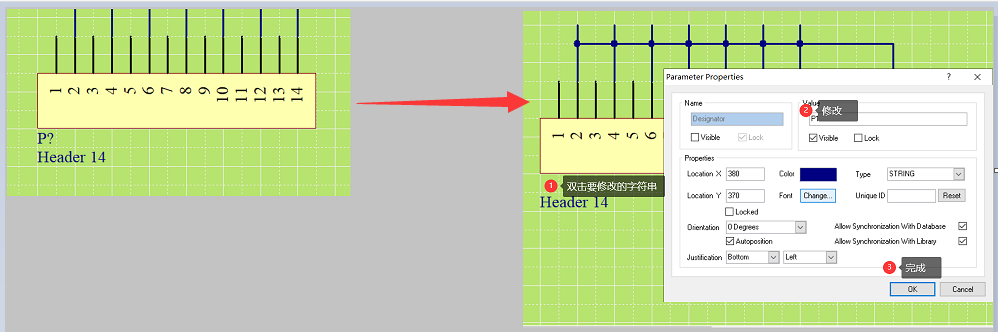

线连好之后就可以修改元件的相关信息👇

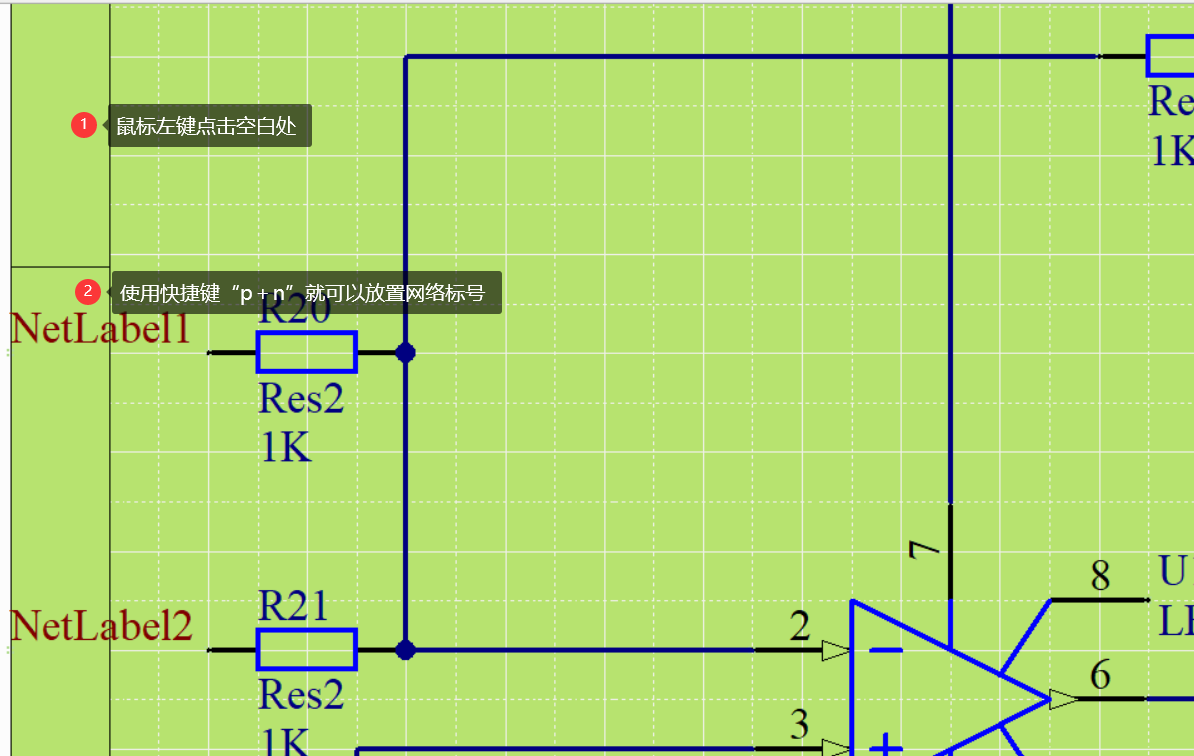

4，放置网络标号

在绘制电气图时，有两种连接电气的方式，一种是物理连线（多根线会错综复杂的交织在一起，不容易区分），另外一种就是常用的逻辑连线（通过网络标号将相同连线的部分标一个符号，易于区分）在dxp软件中，放置网络标号可以使用快捷键p+n，如下👇

现在，所有的元件都已经有了，只需要将它们摆好即可。

5，效果

2、绘制实验图2-2

开始绘制

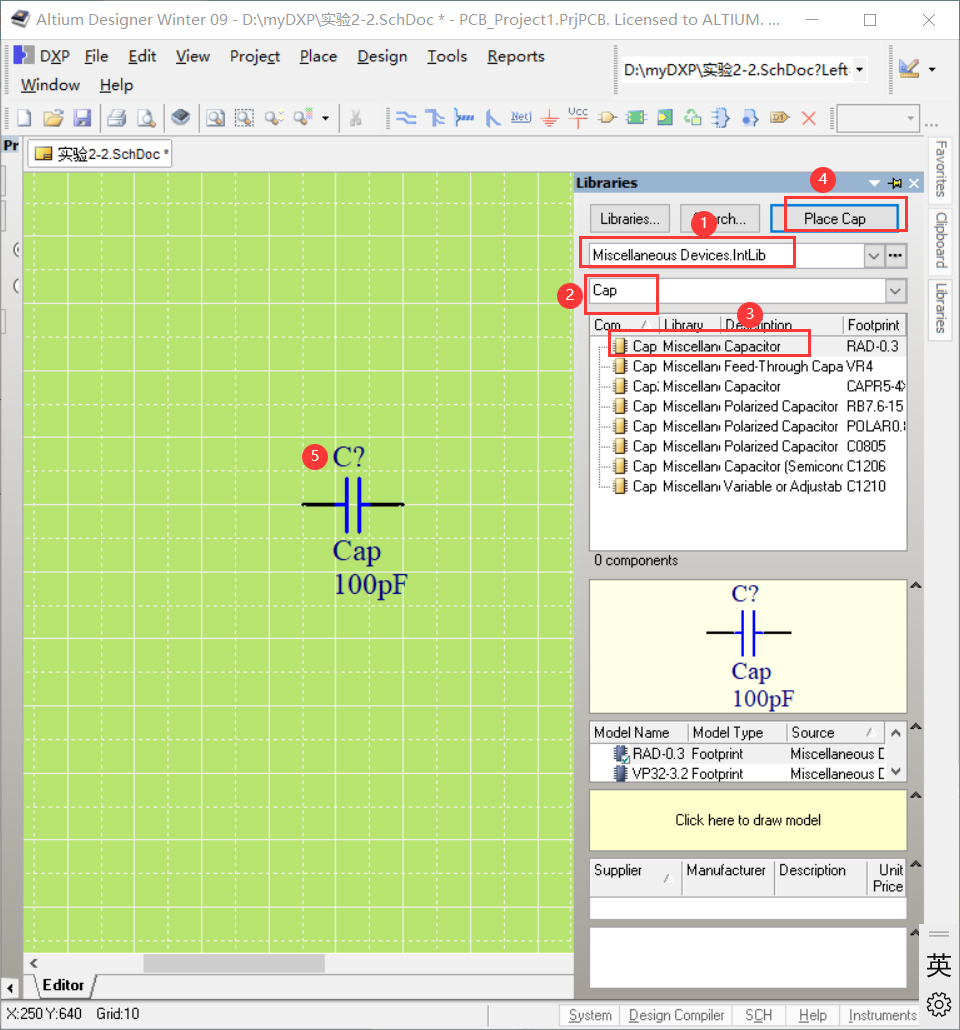

1，放置电容

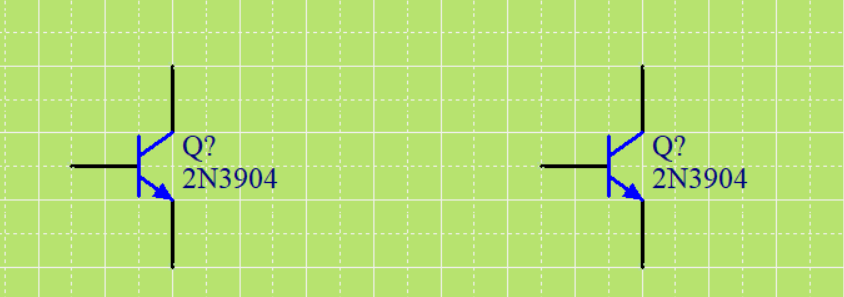

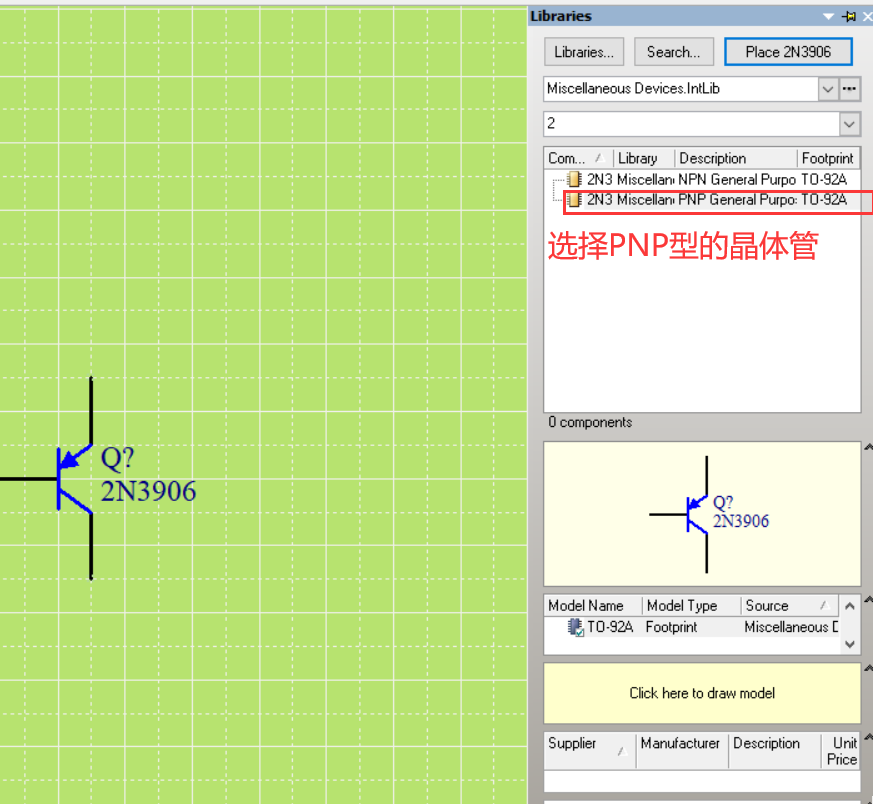

2，放置晶体管2N3904

之后再用两个npn型的晶体管组合成差分放大电路

右边的晶体管需要进行两次90°的旋转，一次对称：

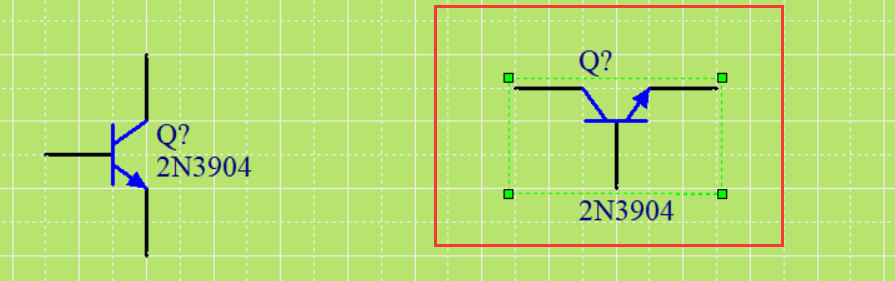

1，先鼠标右击元件，之后按一下空格（元件会逆时针旋转90°），元件进行第一次90°旋转如下：

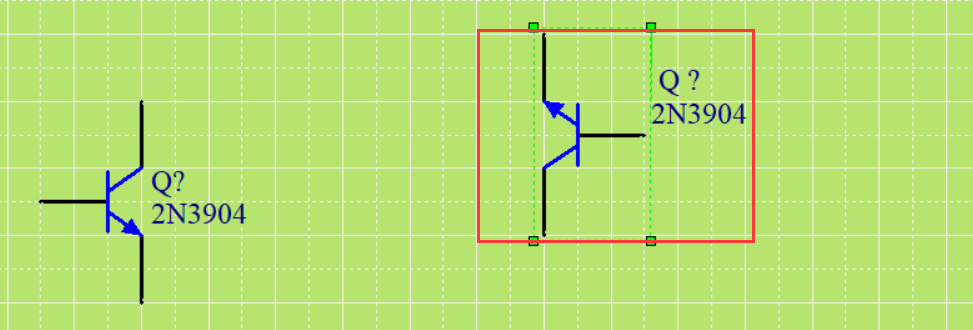

2，再鼠标右击元件，之后按一下空格，元件进行第二次90°旋转如下：

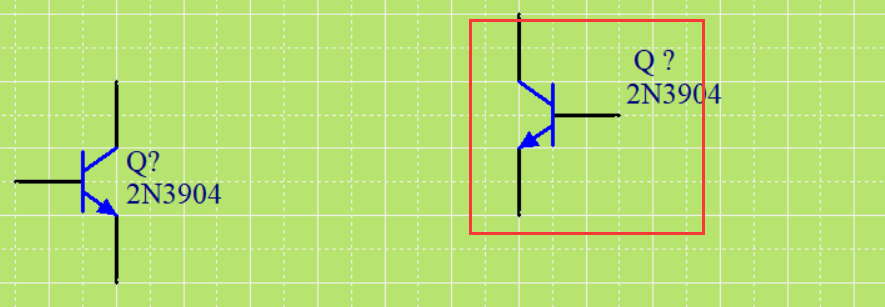

2，再鼠标长按元件，之后按一下字母“y”，元件进行上下对称如下：

调整好位置之后继续

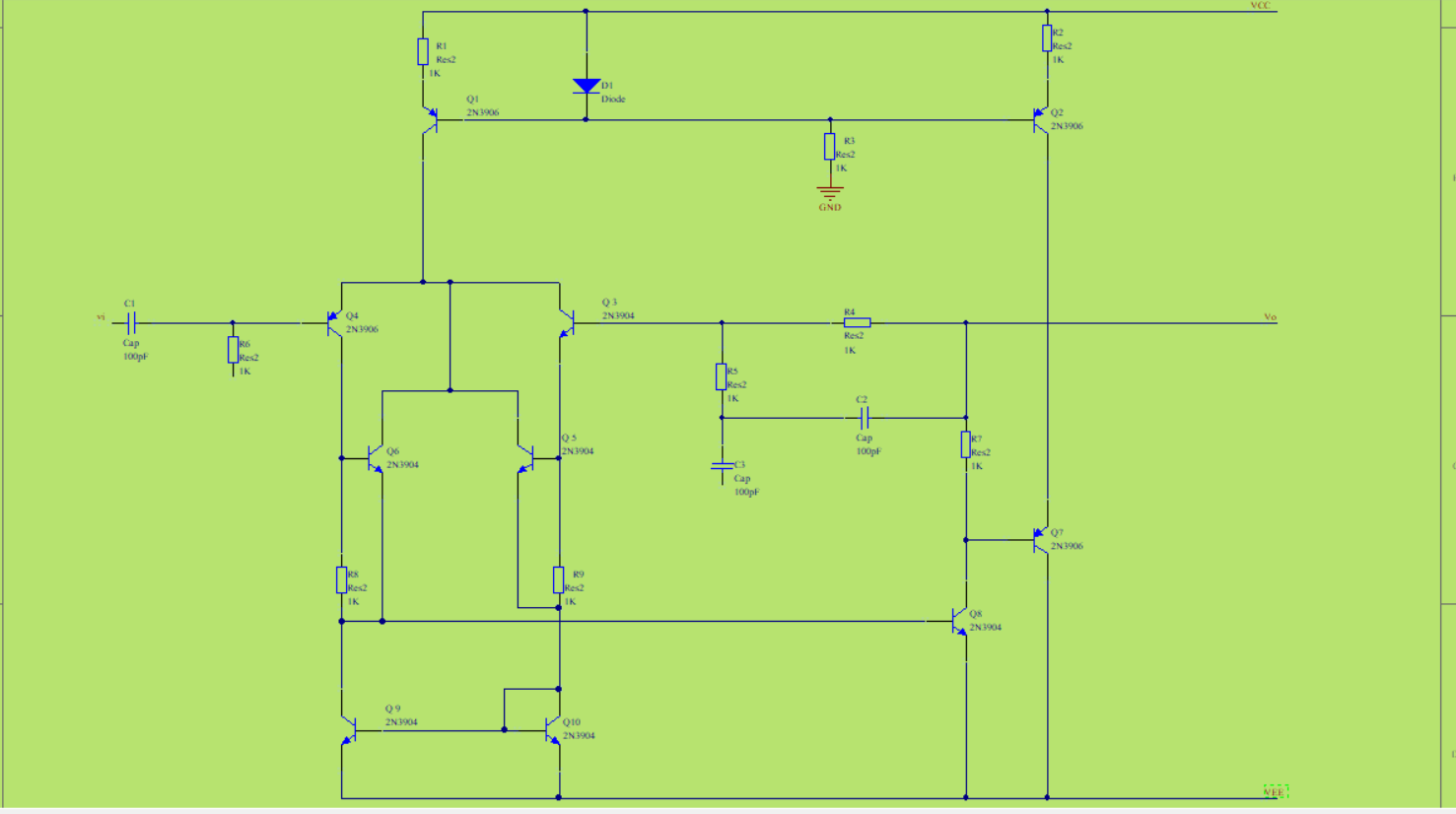

3，效果

借助栅格将图纸绘制完成之后就可以将栅格去掉（visibl不勾选）效果如下：

五、实验总结与心得

1，总结

在此次的绘制中需要对元件放置的位置有一定的了解，并知道如何去搜索元件。例如常用的三个库和一个布线工具栏：

Miscellaneous Devices.Int:二级管Diode；电阻，电容，晶体管2N3904
AD Operational Amplifier.IntLib（Analog Devices文件下）：AD820BN（LF151D）；
布线工具栏：接地GND；电源VCC
Miscellaneous Connectors.IntLib：Header

很多常见的元件基本上都是在Miscellaneous Devices.Int（通用元件库）和Miscellaneous Connectors.IntLib（通用插件库）中，少数的需要自己去记忆，虽然我们所用的元件种类多样，但是基本上很多元件都是在同一个库里面，可以放一起记。
