首先 在角色中添加一个组件SceneCaptureComponent2D 它负责捕获角色周围的场景
然后将图片输出到一个Render Target中
用Render Target创建UI材质
最后将材质赋予UI 并添加到视口上

1.捕获场景

为角色添加SceneCaptureComponent2D组件(其实是一个照相机)
将其移动到角色上方
Projection Type改为Orthographic
Ortho Width 改为你需要捕获的大小
添加SceneCaptureComponent2D组件

2.输出场景

创建一个Render Target 命名为MyRenderTarget
将SceneCaptureComponent2D->Texture Target 设为 MyRenderTarget 以输出图像
将SceneCaptureComponent2D->Auto Activate 设为true 以实时更新

3.创建材质

右键MyRenderTarget->Create Material以创建材质
将Material Domain设为User Interface
将Blend Mode设为Masked

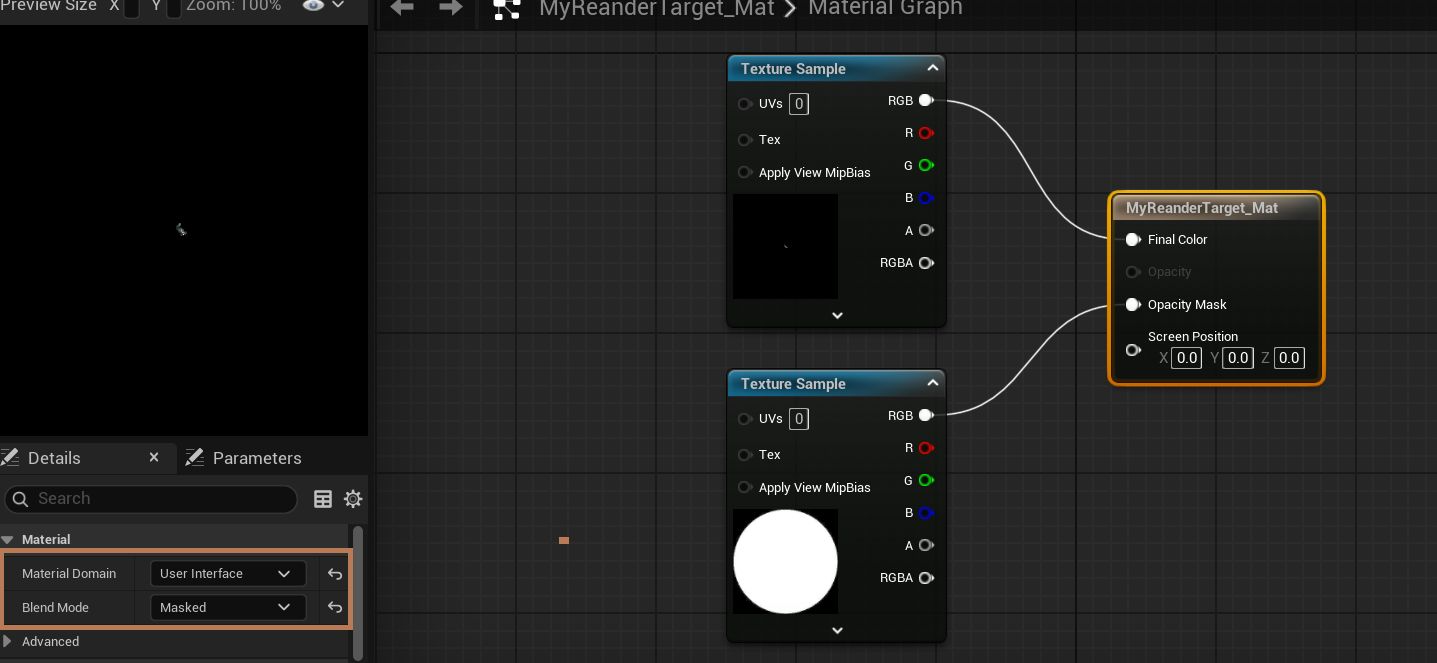

RenderTarget Material

上面传入的是Render Target 即为图像
下面传入的是遮罩 可以更改小地图的形状(白色显示 黑色隐藏)

4.材质赋予UI

创建User Widget 命名为MiniMap
添加Image 调整位置 将刚创建的材质赋予Image

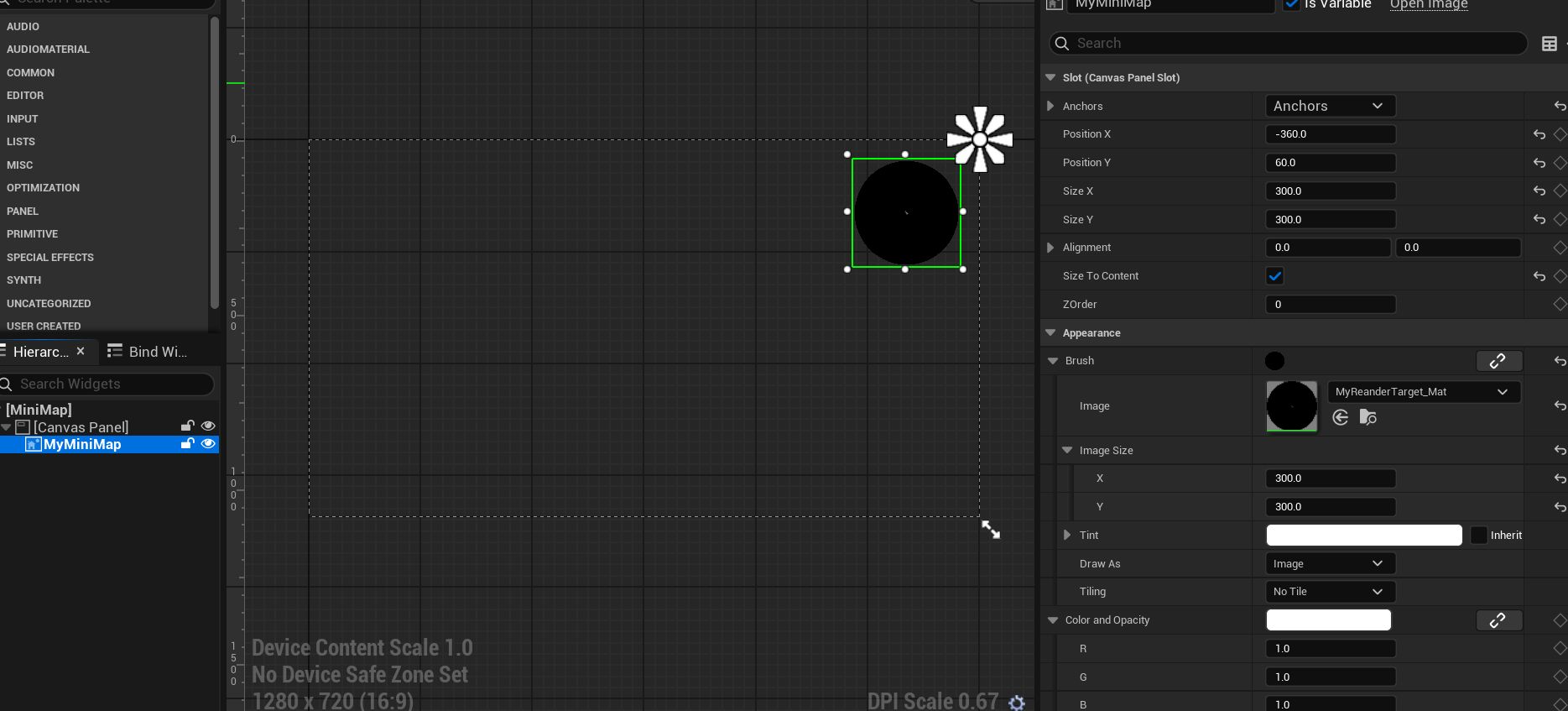

MiniMap

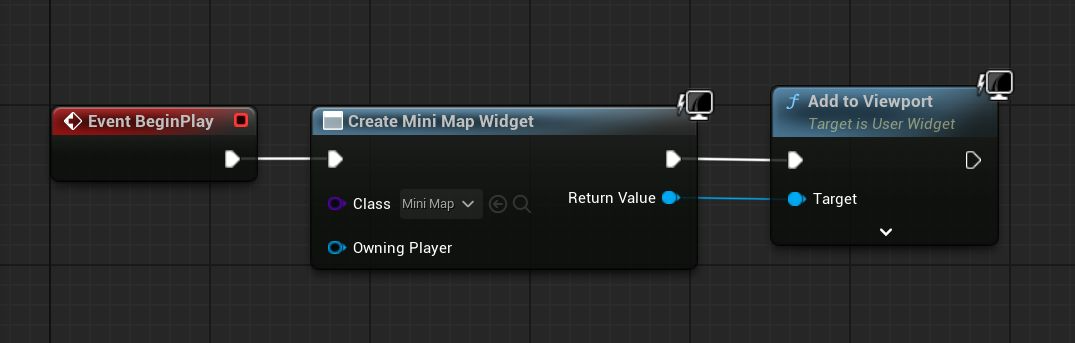

在蓝图中创建Widget 并添加到视口中

将小地图添加到视口

5.其他

进行一些其他调整

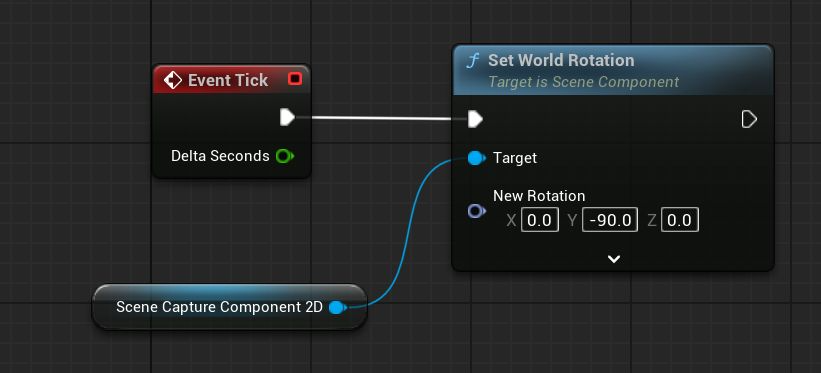

如果不想让小地图 随着角色一起旋转
那么就可以蓝图中使用Set Relative Rotation节点 让捕获摄像机的旋转固定
固定小地图旋转
