【课程设计】基于PID算法的温度控制系统设计

本文介绍了一个基于51单片机的PID算法温度控制系统设计,包括电路原理图、PCB设计和物料清单。系统采用LM35DZ和DS18B20温度传感器监测温度,通过数码管显示实际和设定温度,利用PID算法控制发热电阻以实现恒温。硬件设计中包含了串口通信、电源电路、按键电路等模块,最终通过实验验证了系统的有效性和准确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

一、系统功能简介

1. 电路原理图

2. PCB电路板

3. 物料清单

二、硬件设计

1. 数码管显示

2. LM35DZ温度传感器

3. 串口通信

4. 系统电源电路

5. DSB18B20温度传感器

6. 按键电路

7. DC-DC电路

8. 发热电阻电路

三、实验结果

1. 实物展示

2. 结果分析


一、系统功能简介

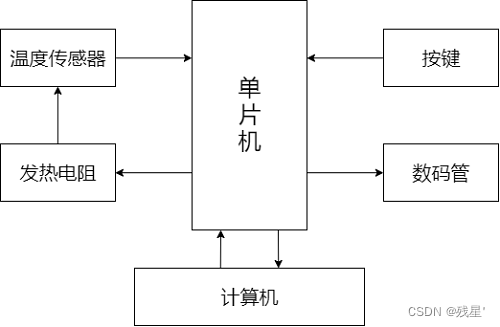

本系统的主要功能是测温并进行温度控制,采用单片机IAP15W4K58S4-30I作为主控芯片。

通过发热电阻R17进行发热,由温度传感器DS18B20和LM35DZ进行测温,根据实际温度和设定温度的差值,经由PID算法对发热电阻进行控制,以达到恒温的目的。数码管可显示当前的实际温度以及设定温度,通过三个按键可以实现温度调节和显示切换。

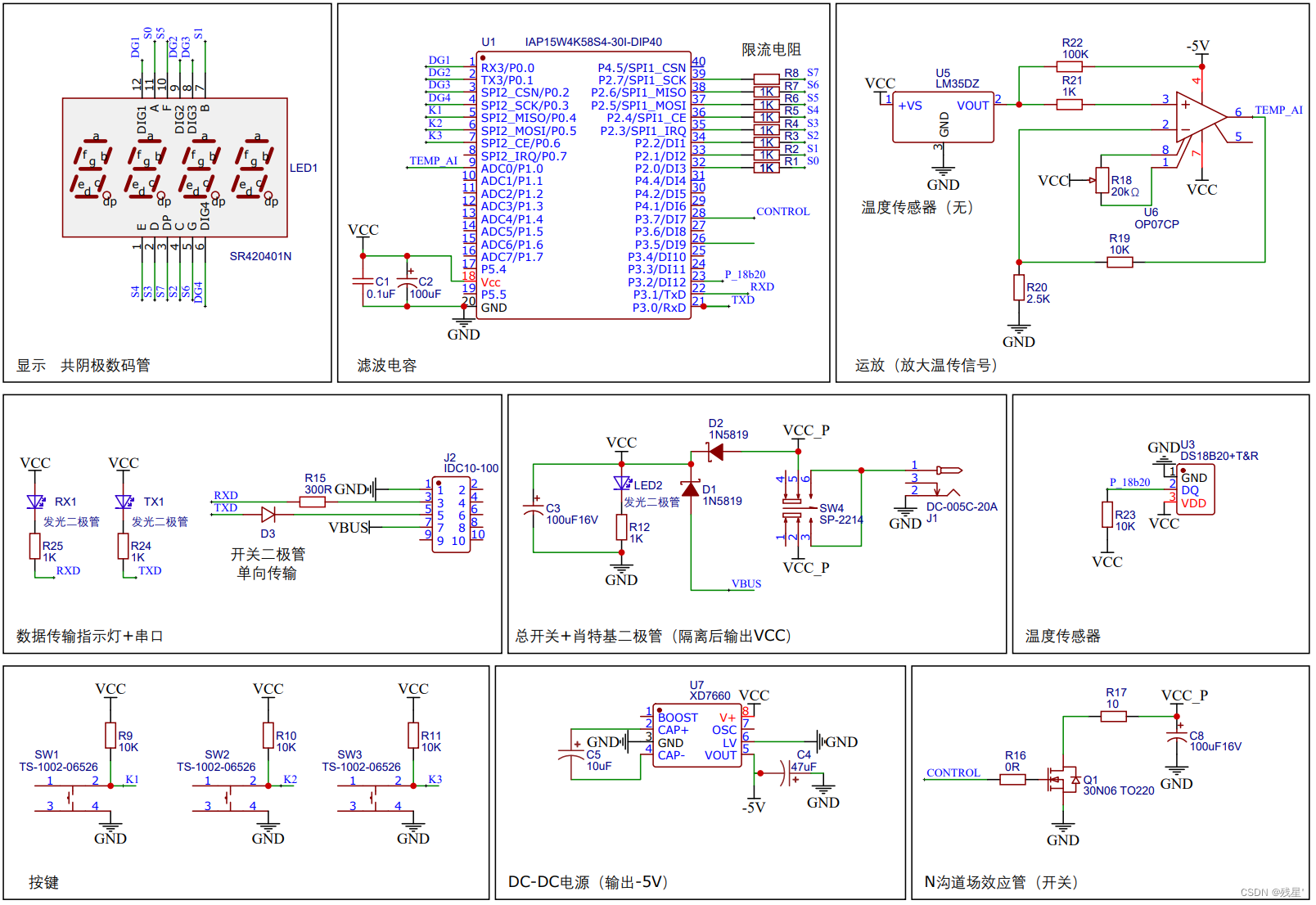

1. 电路原理图

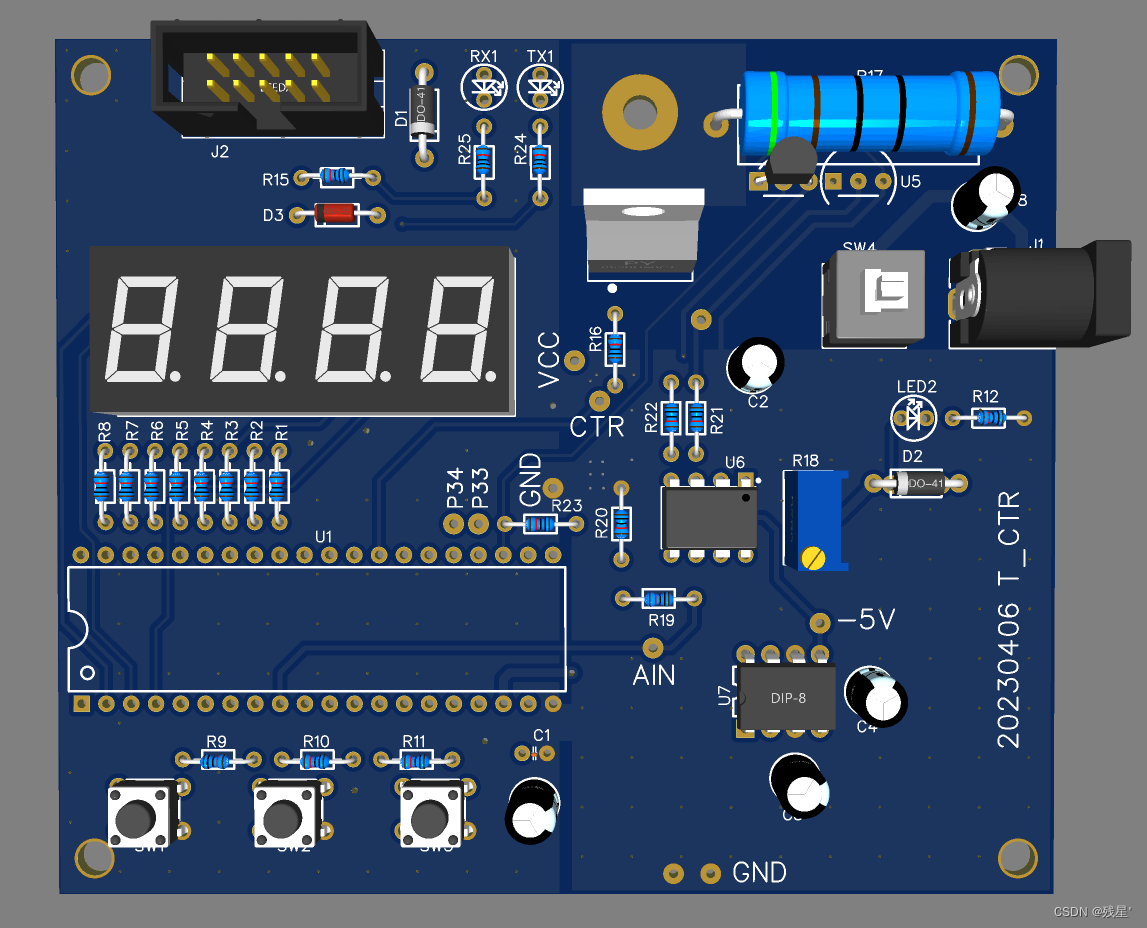

2. PCB电路板

3. 物料清单

编号 元件名称 位号 数量
1 直插独石电容 · 0.1uF C1 1
2 直插铝电解电容 · 100uF16V C2,C3,C8 3
3 直插铝电解电容 · 47uF C4 1
4 直插铝电解电容 · 10uF C5 1
5 肖特基二极管 · 1N5819 D1,D2 2
6 开关二极管 · 1N4148 D3 1
7 AC/DC电源连接器 · DC-005C-20A J1 1
8 牛角座 · DC3-10P直针 J2 1
9

LED数码管 · SR420401N

LED1 1
10 发光二极管 · 直插 LED2,RX1,TX1 3
