(2)LTspice之反相等比例放大器--OP07

该反相等比例放大器的原理:

当放大器U1虚短时,可得

V_{+}=V_{-} = 0

虚断时可得

I_{1}=I_{2}

\frac{(V_1-V_-)}{R_1} = \frac{(V_--V_{out})}{R_2}

最后得出

\frac{V_{out}}{V_{in}} = -\frac{R_{2}}{R_{1}}

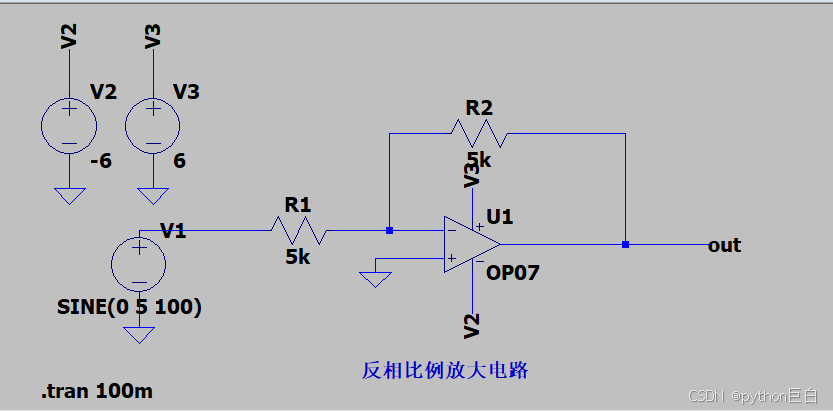

 在以上电路中,输入振幅为5v的交流电,频率为100hz,放大倍数为1,故理想效果是输入与输出反相

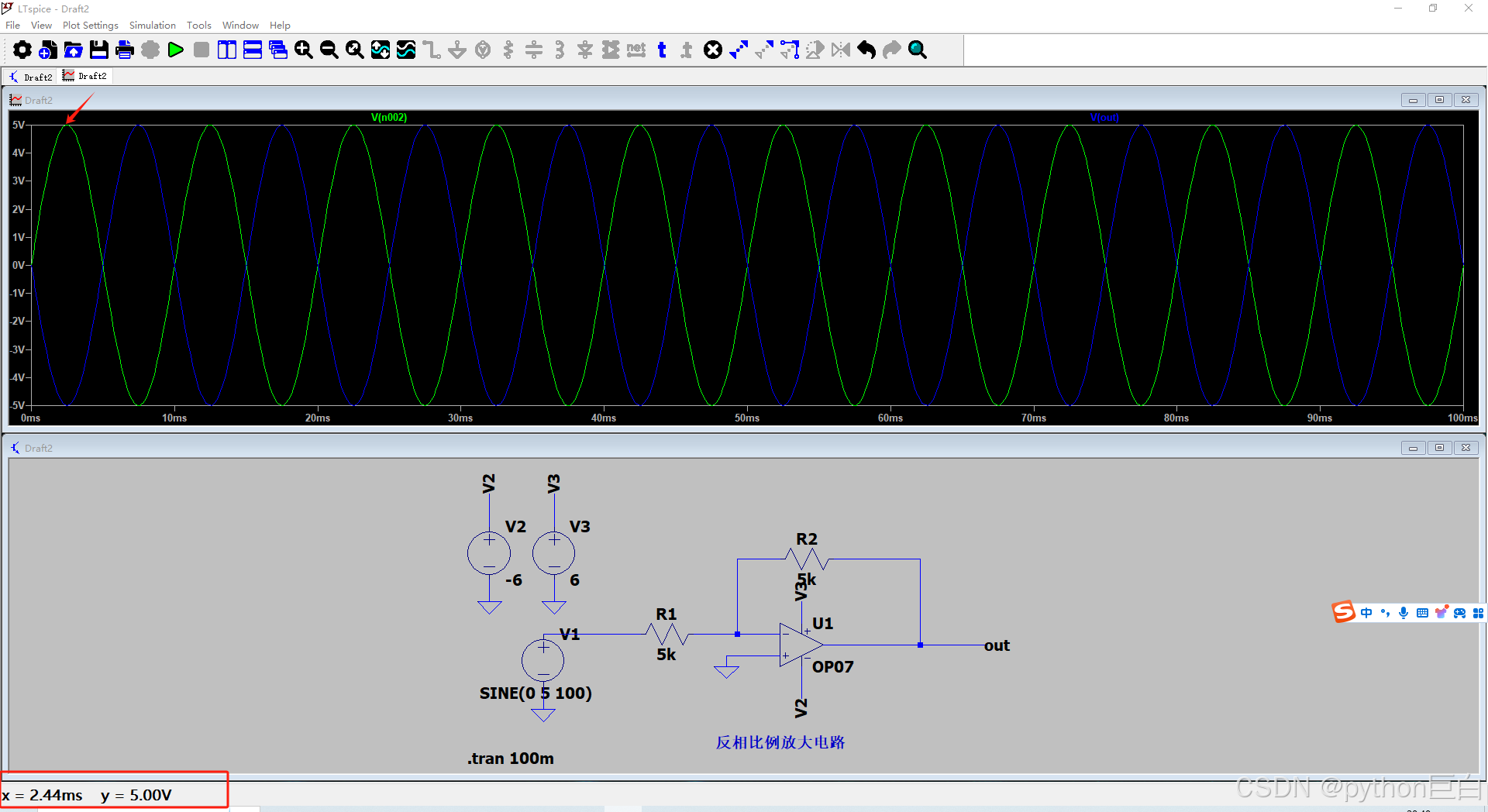

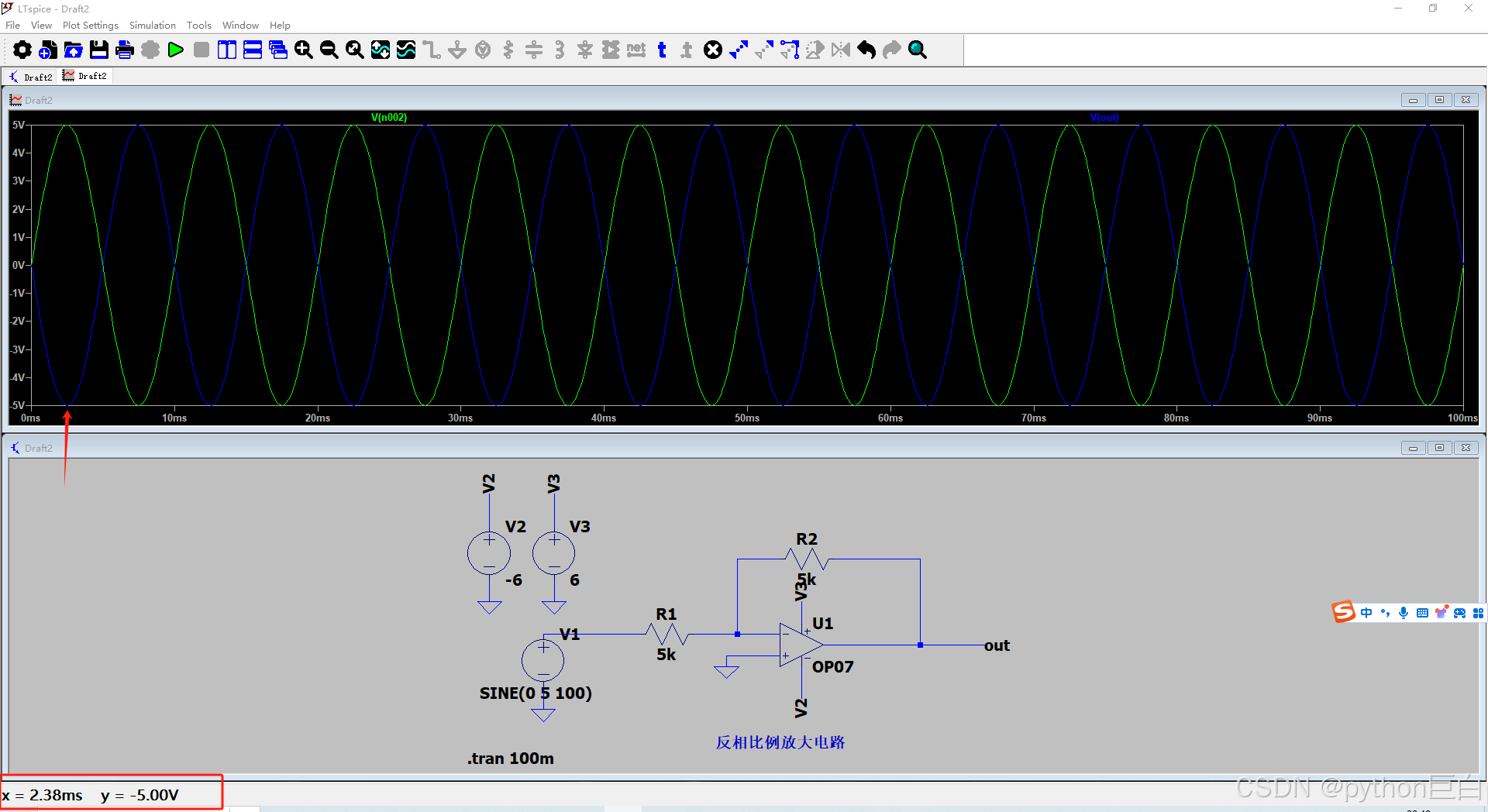

绿色为输入电源,蓝色为输出电源,可看出输入与输出反相,放大倍数为1

2.

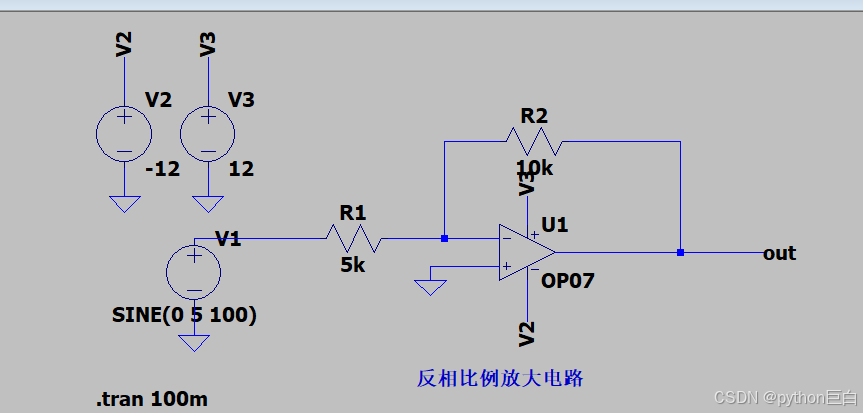

当把R2改为10k,R1为5k,根据公式得到放大倍数为2

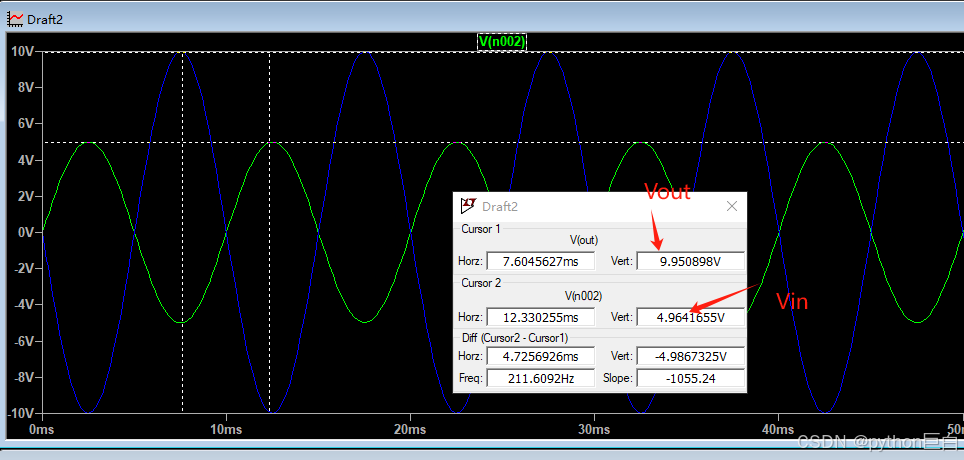

由图可见,Vout是2倍的Vin并且相位相反,故实验成功。

需要注意的是,在放大器的两端给的电压需要大于或等于放大后的电压范围

### 如何使用LTspice进行放大电路仿真 #### 安装与准备 LTspice作为一款高效且易于使用的电路仿真工具,其安装过程简便快捷,整个安装包大小不超过100MB[^1]。完成安装后即可启动程序并开始创建新的项目。 #### 创建新原理图文件 打开LTspice之后,在主界面点击`File -> New Schematic`来新建一个空白的设计图纸窗口。此时可以在左侧栏看到各种元件库选项,从中选取所需的元器件放置于工作区中。 #### 添加所需组件 为了构建一个简单的反相放大器电路为例: - 使用鼠标左键双击或拖拽方式向画布上添加电阻R1、R2;电容C1(可选) - 放置运算放大器U1 (可通过搜索框输入opamp找到理想型运放) 连接这些部件形成如下拓扑结构: ```plaintext Vin ---+---- R1 ----+--- Vout | | GND U1:inverting input (-) non-inverting input (+) -->+ | C1(Ground, optional for AC coupling) ``` 设置具体数值如:R1=1kΩ; R2=10kΩ. #### 调整参数与加载模型 对于特定型号的实际运放IC,可以从制造商网站下载对应的`.lib`/.asy子电路描述文件,并将其导入至当前工程目录下以便调用更精确的行为特性[^2]. #### 配置电源轨和其他辅助条件 确保给定合适的供电电压范围(+/-Vcc),这通常取决于所选用的具体运放类型及其数据手册中的建议值。另外还需考虑加入去耦合电容器以稳定直流偏置点。 #### 设置激励源 定义输入信号源的形式,比如正弦波(Sine Wave), 方波(Pulse Train) 或者其他任意形状的脉冲序列等。右键单击已放置好的独立电压/电流源图标,在弹出菜单里选择Edit Component Value... 来指定详细的属性规格。 #### 执行瞬态响应分析(TIME-DOMAIN SIMULATION) 当一切就绪以后,转到View->SPICE Error Log查看是否有任何潜在错误提示待修正。接着切换回绘图编辑模式,按Ctrl+L组合键快速定位到最后一条命令行处追加语句 `.tran 0.1ms 5ms`, 表示从零时刻起始持续观察5毫秒内的动态变化情况。 最后保存更改过的.sch文档副本以防丢失重要修改记录,紧接着按下F9功能键触发一次完整的求解计算流程直至结束。 #### 查看结果 一旦仿真完成后,利用内置图形化接口浏览输出端口随时间演化的轨迹曲线。如果发现异常现象诸如振荡等问题,则可能需要重新审视初始设定是否存在不合理之处或是尝试调整某些关键参量取值区间再做验证测试.
