Multisim仿真电路：（二）反相比例放大器

1.反向比例放大电路

设计一个反向并且放大两倍的电路。

仿真结果

和同相比例放大器一样，由于电源问题，实际上也很少这么使用，一般都会加偏置电压。

和同相比例放大器相比，输入阻抗由输入电阻器决定（设计的时候需要关注），所以一般用反相放大器做信号放大，电压跟随器用做电源偏置。

电压并联负反馈电路，输入电阻变为1/1+AF倍电阻即为0，输出电阻减少1+AF倍即为0.

实际设计一个运放，远远没有仿真那么简单，要考虑的参数不只输入输出，还有很多参数，如果只是低速那么比较简单，但高速的就会复杂特别多，但音响，话筒，广播这一类的频率应当不会很高频，人耳朵能够听到的频率范围大约在20 Hz到20,000 Hz之间，人说话频率范围就更窄了，但如果涉及到采样，那么频率就可能很高。

都是个人理解，希望看到的人能提出意见，互相查漏补缺,加油！！！！！！

2025.5.6号更新

2.方框法求解电路

在《新概念模拟电路》杨老师说到了一个方框图法求解电路，记录下

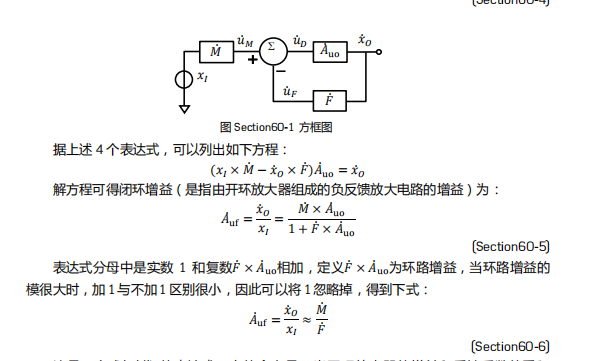

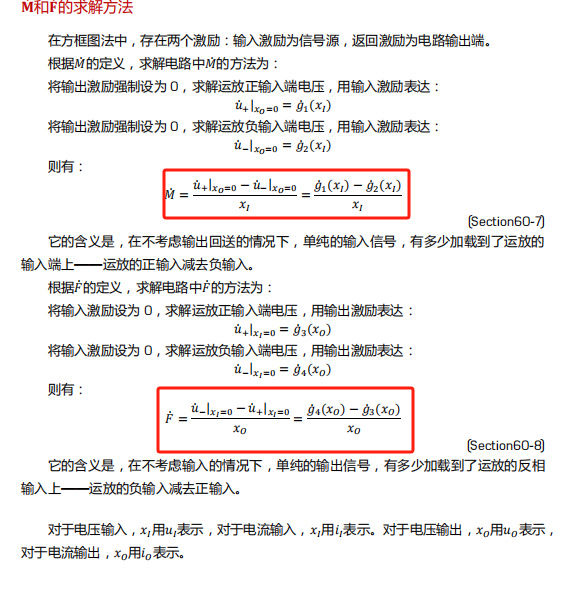

根据这个方框图，可以推导出 60-6的这个公式，然后根据下面计算 出M和F。

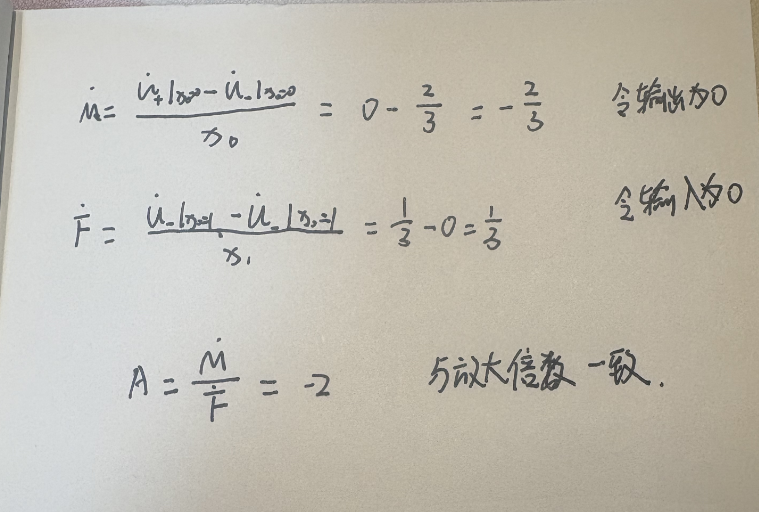

就拿最上面的 举例，解题结果如下，与仿真结果也是一致的

注意点：计算M的时候，X指的是输入信号电压，计算F的时候X指的是输出电压，但是都会约分掉。

至于为啥要这样算一遍，我想的是这个解题思路应该是更接近推导电路的状态，所以也算是重新理解一边反馈框图。
