Proteus中常见问题总结

1.simulation is not running in real time due to excessive cpu load.

解决方法一：

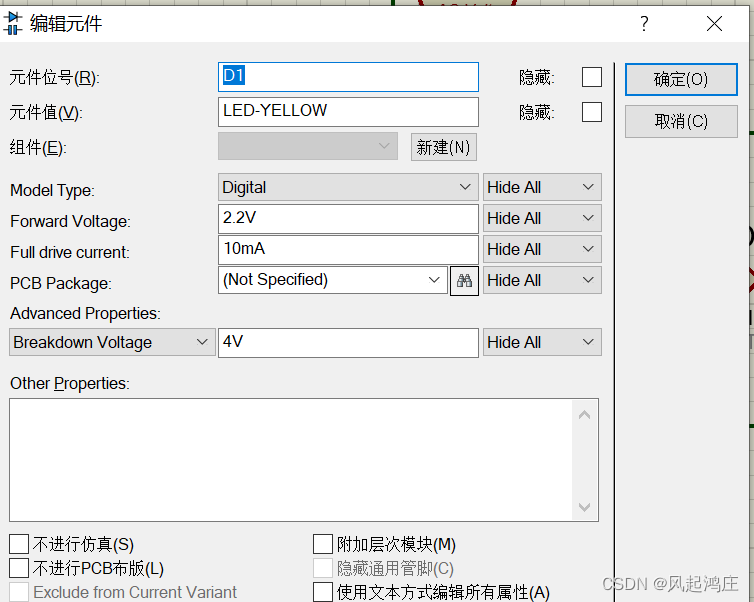

把led灯的analog方式改成digital模式，减少cpu仿真时的占比



解决方法二：

分析电路，查看是不是电路本身出了问题

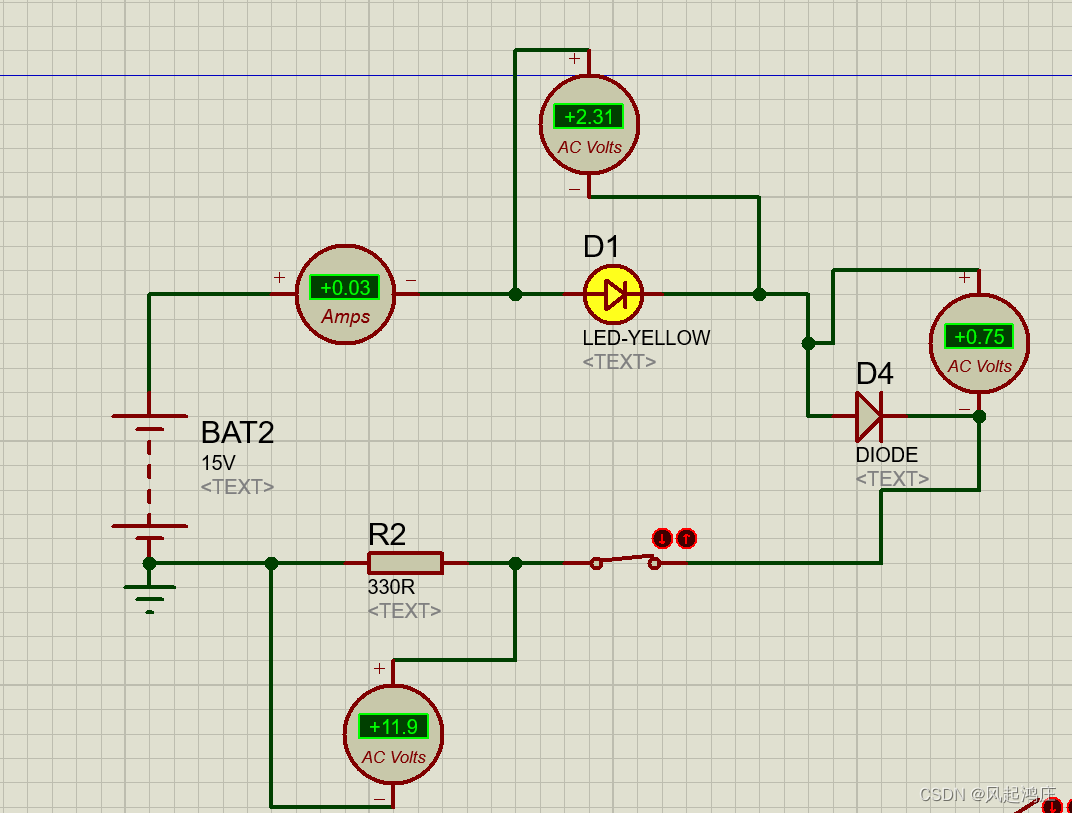

拿上面这个电路举例，虽然这个仿真没有出现错误提示，但是我们都知道它的显示数值出现了问题，正常来讲应该是这样的电路

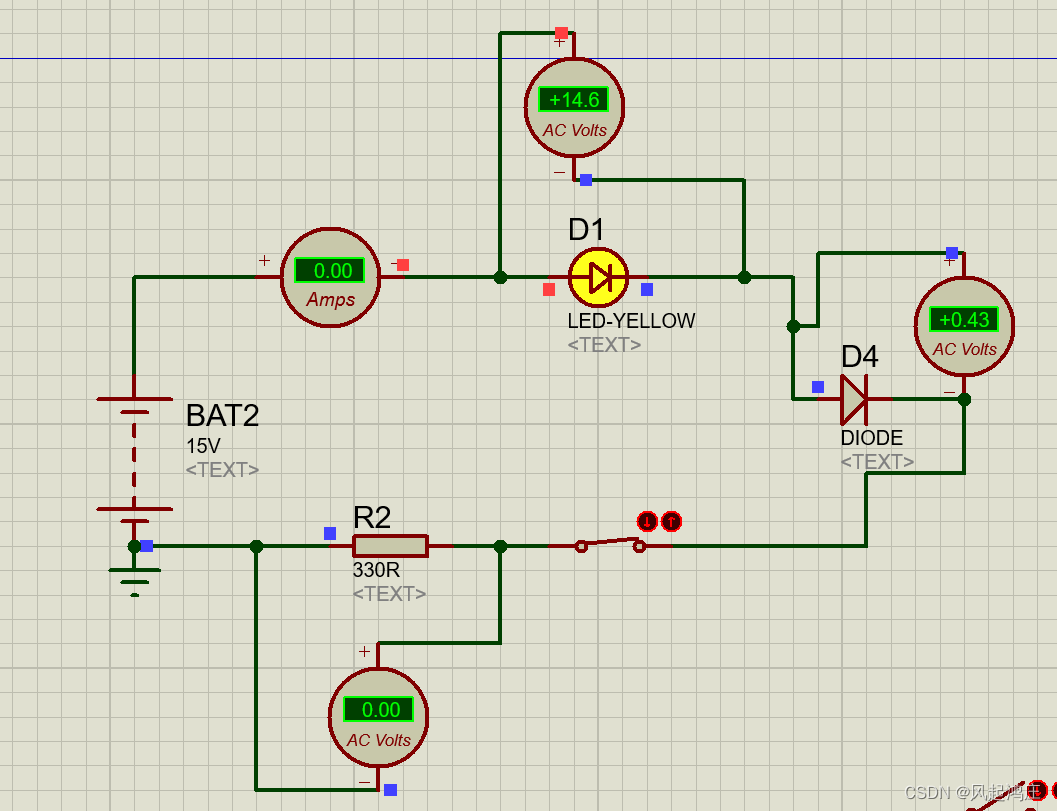

但这种电路是有错误提醒的

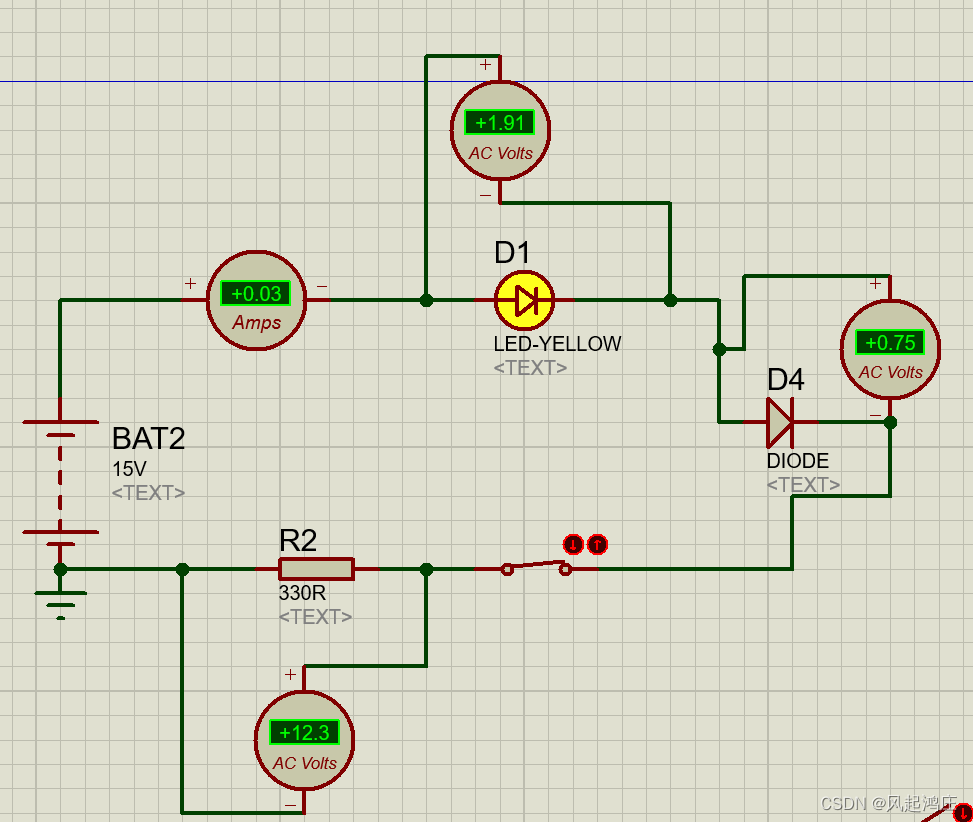

这时回忆一下，模电知识中有说led的电压不能超过2v，我们需要调节一下led的规定电压，调到1.8v,ok,这次一切正常

 解决方法三：

降低电压，或者去掉一个二极管

减少电路的复杂度

2.no model specified for d4. [d4]

说明我们选的这个元件是无法仿真的，需要寻找一下类似的元件

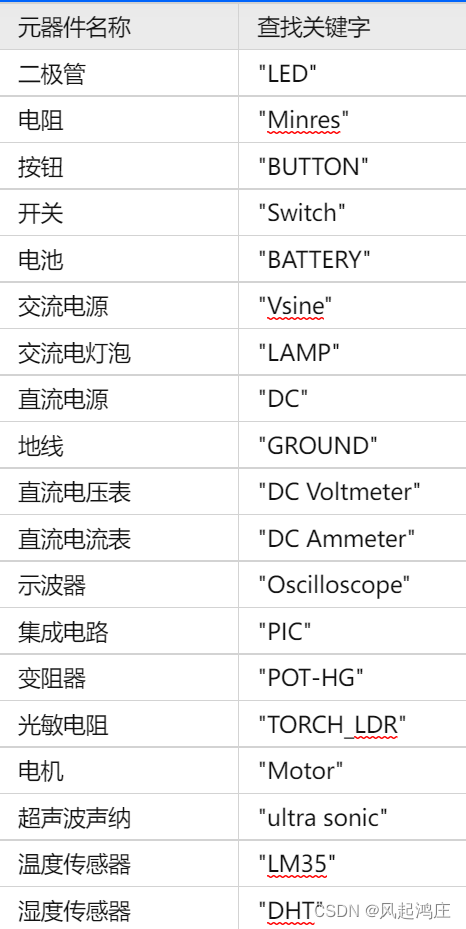

最后附上proteus基本元器件的查找关键字：
