模电实验——实验三 集成运算放大器的基本应用

目录

一、实验目的

二、实验器材

三、实验原理

1、反相比例运算电路

2、反相加法电路

3、同相比例运算电路

4、差动放大电路(减法器)

 四、步骤、数据记录与处理

1、反相比例运算电路

2、同相比例运算电路

3、反相加法运算电路

4、减法运算电路

---

一、实验目的

1. 研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。
2. 了解运算放大器在实际应用时应考虑的一些问题。

二、实验器材

1. 双踪示波器
2. 万用表
3. 交流毫伏表
4. 信号发生器

三、实验原理

在线性应用方面，可组成比例、加法、减法、积分、微分、对数、指数等模拟运算电路。

1、反相比例运算电路

电路如图1所示。对于理想运放，该电路的输出电压与输入电压之间的关系为



 为减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R2=R1∥RF 。

2、反相加法电路

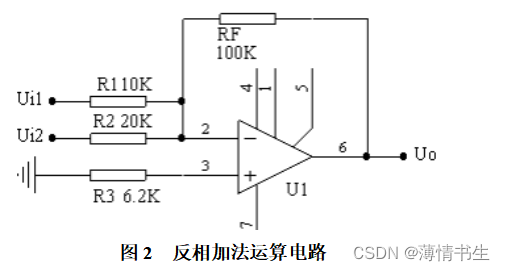

电路如图2所示，输出电压与输入电压之间的关系为



  R3=R1∥R2∥RF

3、同相比例运算电路

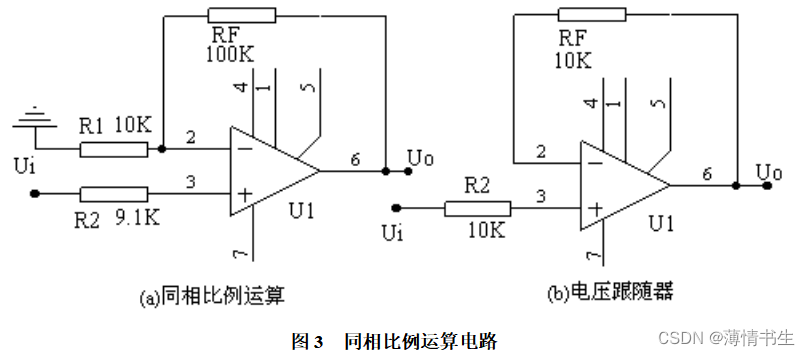

图11-3（a）是同相比例运算电路，它的输出电压与输入电压之间的关系为



当R1→∞时，Uo=Ui，即得到如图3（b）所示的电压跟随器。图中R2=RF，用以减小漂移和起保护

作用。一般RF取10KΩ，RF太小起不到保护作用，太大则影响跟随性。

4、差动放大电路(减法器)

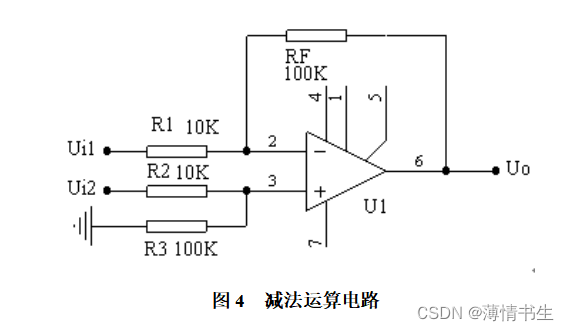

对于图4所示的减法运算电路，当R1=R2，R3=RF时，有如下关系式：

 四、步骤、数据记录与处理

1、反相比例运算电路

    (1)按图1正确连线。

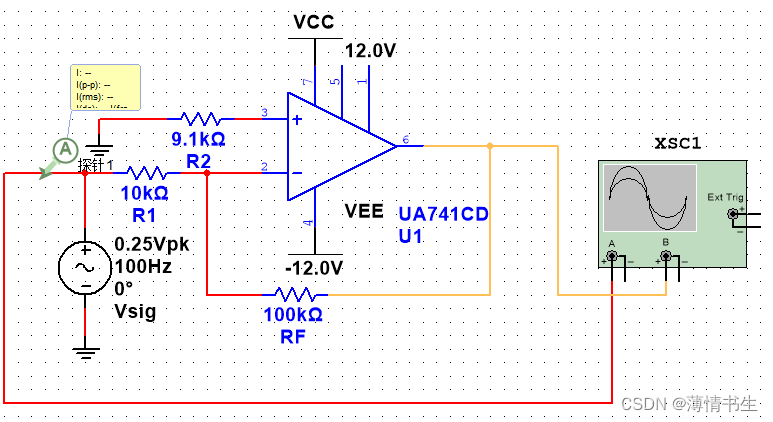

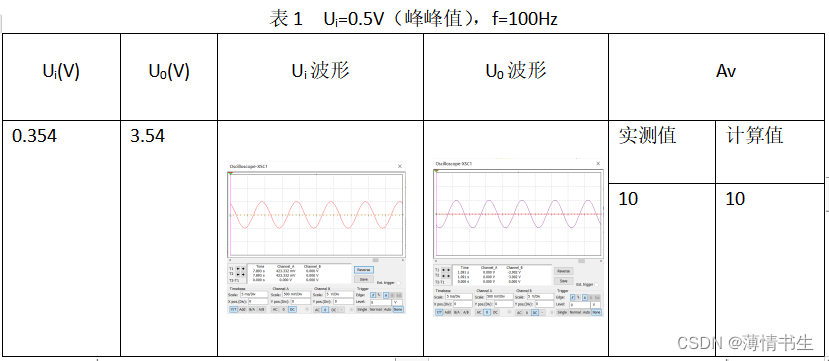

  (2)输入f=100Hz，Ui=0.5V（峰峰值）的正弦交流信号，打开直流开关，用毫伏表测量Ui、U0

 值，并用示波器观察U0和Ui的相位关系，记入表1。

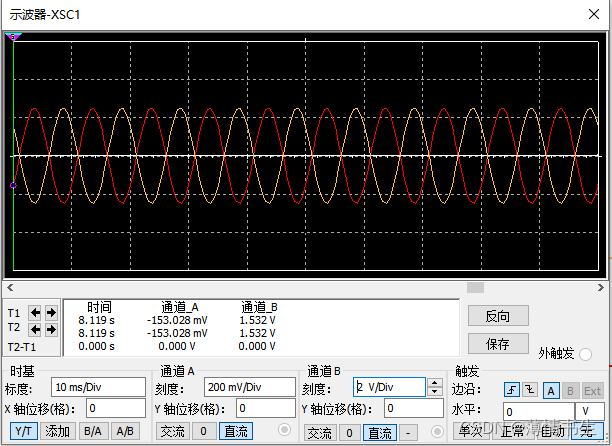

 红色光迹代表Ui,橙色光迹代表Uo，Uo=10Ui且Uo和Ui反相。

2、同相比例运算电路

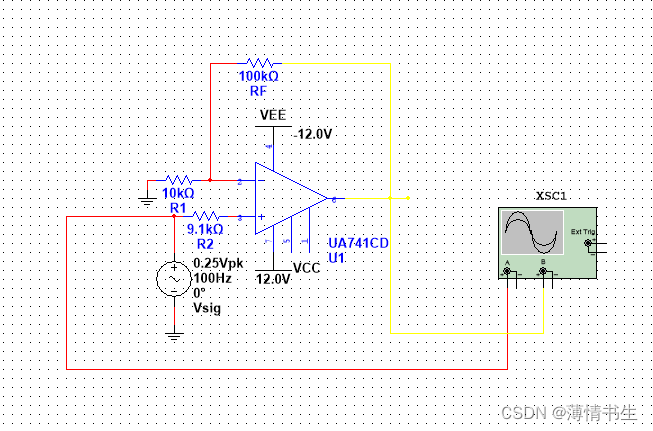

(1)按图3(a)连接实验电路。实验步骤同上，将结果记入表2。

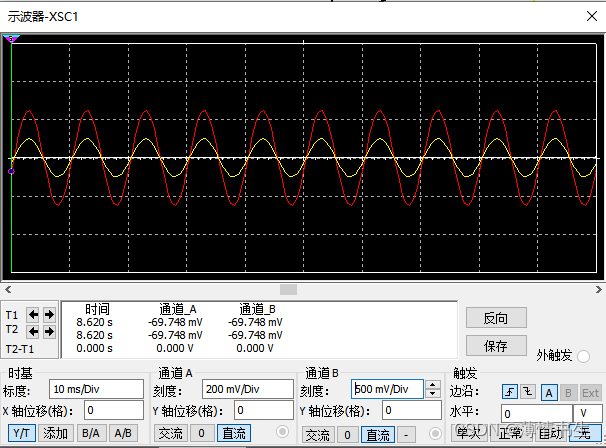

红色光迹代表Ui,黄色光迹代表Uo，Uo=11Ui且Uo和Ui同相。

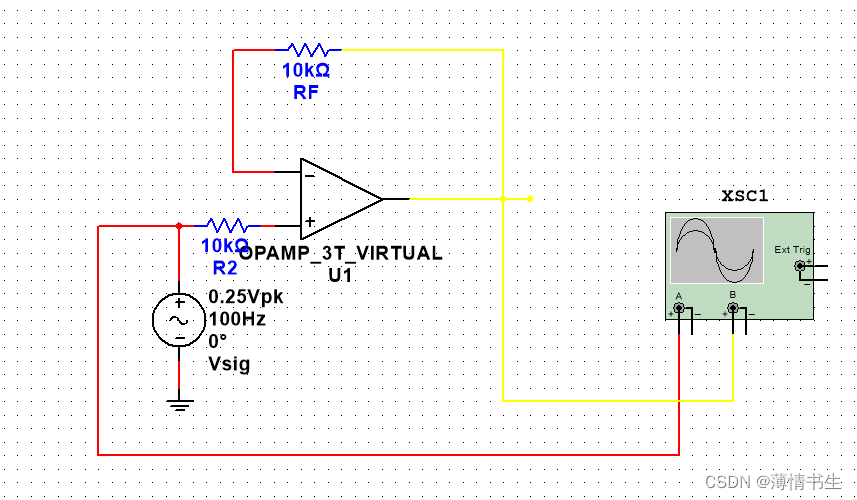

(2)将图3(a)改为图3(b)电路重复内容1。

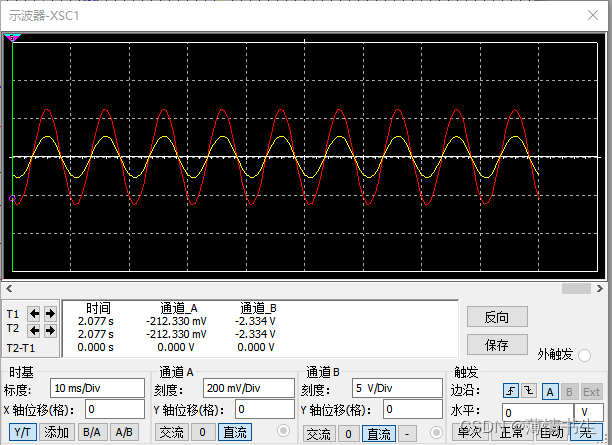

 红色光迹代表Ui,黄色光迹代表Uo，Uo=Ui且Uo和Ui同相。

3、反相加法运算电路

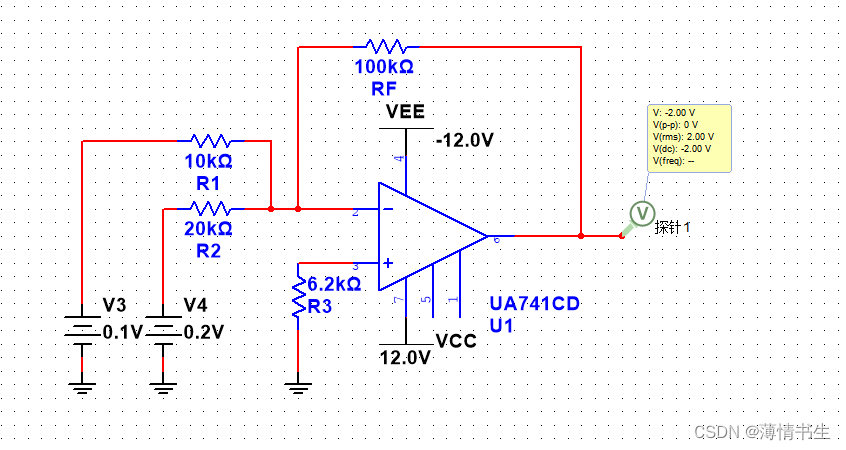

(1)按图2正确连接实验电路。

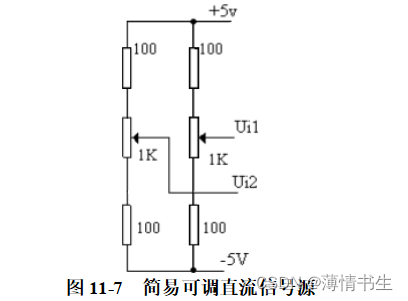

(2)输入信号采用直流信号源，图11-7所示电路为简易直流信号源Ui1、Ui2：

 用万用表测量输入电压Ui1、Ui2(且要求均大于零小于0.5V)及输出电压U0，记入下表。

4、减法运算电路

(1)按图4正确连接实验电路。

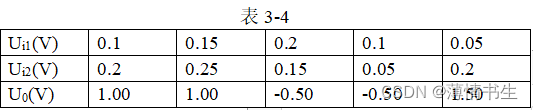

(2) 采用直流输入信号，实验步骤同内容3，记入表3-4。

集成运算放大器的基本应用multisim仿真源文件​​​​​​​
