基于FFT的信号采样评价: ENOB SNR SFDR

背景

为了评估信号采集转换（ADC）系统的性能，我们通常使用一个或叠加2个正弦信号作为输入，通过ADC获得量化数据后，对数据进行快速傅里叶变换（FFT），并通过FFT结果做进一步的计算得到一组指标，通过这组指标衡量ADC系统的性能。

在实施上述评价方案时，需定义或约束以下条件。

1. 信号采样率 Fs，例如 1G采样率下 Fs = 1e9 Hz。

2. 采集信号点数N，例如为了实现FFT（快速的DFT），要求N=2^n，例如 N=8192。

3. 定义信号分辨率 Fi = Fs/N。

4. 输入的被测信号频率 Fin = n * Fi（n为自然数）。例如，1GHz采样率，8192点FFT，Fi = 122.0703125KHz，Fin 可以取 1000* Fi = 122.0703125MHz，或者 Fi = 1010* Fi = 123.291015625MHz。

5. 输入信号应具备足够高的信号品质，例如不低于ADC量化精度的分辨率，足够低的相位噪声等。可以对信号做滤波等操作后，再输入被测系统。

参数

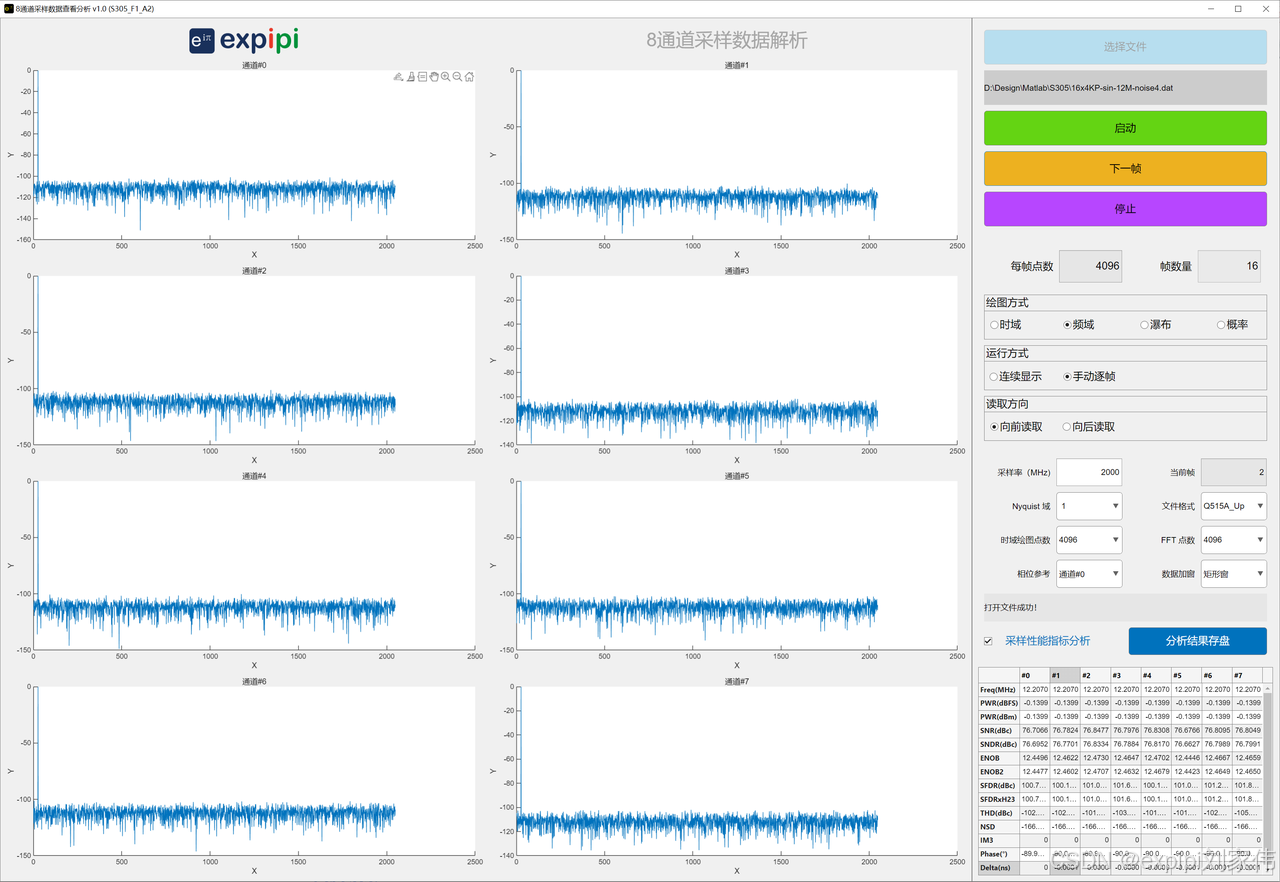

本人设计的一款ADC采样数据分析软件

dBFS

相对于满幅度的以dB为单位的度量。

以满足整数倍物理分辨率（采样率除以FFT点数）的单频正弦信号输入ADC，如果采样获得的量化值正好达到满幅度，则该信号功率定义为 0 dBFS。

SFDR

无杂散动态范围，以dBc为单位。

以满足整数倍物理分辨率的单频正弦信号输入ADC，信号功率应尽量接近 0dBFS，经过FFT功率谱分析，排除单频正弦信号所在频点和直流点，找到最大的信号功率值，该值与单频正弦信号频点的功率值之差即为SFDR。

SFDRxH23

排除第2次和第3次谐波之后的SFDR。

此情况下，需要根据信号频率和采样率，找到第2次和第3次谐波所在的频率结果位置，进而排除信号本身，以及第2,3次谐波，以及直流后，找到最大功率值，该值与信号功率值做差值。

Fspur

在第1 Nyquist域，排除信号之外的功率最强信号所在的频率点。

FspurxH23

在第1 Nyquist域，排除信号以及第2,3次谐波之后的功率最强信号所在的频点。

THD

以 dBc为单位的总谐波失真。

计算方法是前6次谐波总和除以信号功率值。

对于某一次FFT结果，可直接用（第2~6次谐波频点位置的信号功率之和）除以信号所在频点的功率值。

NSD

噪声谱密度，单位是 dBFS/Hz。

SNR

信号噪声比，单位是 dB。

信号功率与除去直流和前6次谐波（第2~6次谐波）后的各信号功率之比，再取 10*log 运算。

SNDR

信号与噪声及杂散比，单位是 dBc。

与SNR相比，此数值在计算噪声时需包含信号谐波，但仍然剔除直流。

IM3

三阶交叉调制畸变分量，单位是 dBc。

测试时对系统加入2个等功率单频正弦分量（频率为F1和F2），在频谱中找出 2*F2±F1，以及2*F1±F2所在位置的功率中的最大值，求最大交调分量与单个信号（F1或F2处）功率比。

ENOB_SNR

基于 SNR 计算的有效量化位数。

ENOB = (SNR - 1.76) / 6.02

ENOB_SNDR

基于 SNDR 计算的有效量化位数。

ENOB = (SNDR - 1.76) / 6.02

Phase

对FFT的某一个频点值的 虚部除以实部的商取反正切值，即得到该频点频率分量的相位值。

当一个正弦参考信号同时输入多个采样通道时，各采样通道上该信号频点所对应的相位值之差，即通道之间的相位差。
