本人设计了一款电路系统，通过FPGA直接驱动6块NVMe硬盘同时工作，从而实现高速数据流的存储和回放，在此分享此设计，也请各位朋友指教。

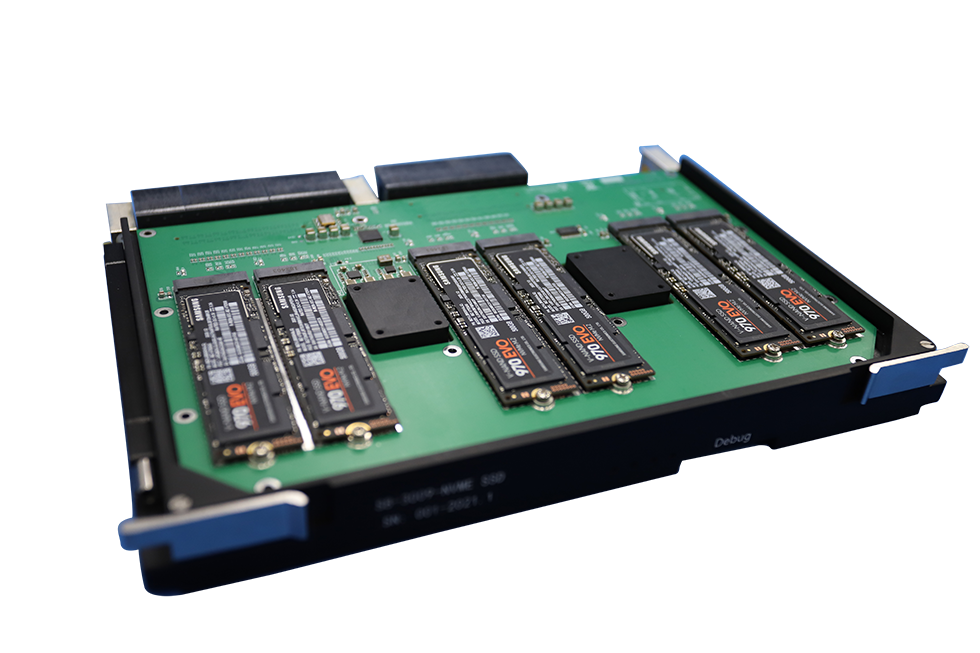

该电路使用6U VPX 结构（也有3U VPX、7U VPX、CPCI、PXIE等形态的变种），用于实现超高速实时数据流的存储和回放，主要应用于科学仪器、雷达、电子战、卫星通信等领域。典型应用包括实现对ADC采样数据流的实时记录、DAC重构数据流的供给、光纤或RapidIO等高速数据接口的数据记录等场景。

其主要技术特性如下。

模块形态：6U VPX 标准板。
主控芯片：1片XILINX XCKU115 + 1片XILINX XC7Z100。
高速缓存：24GB DDR4 SDRAM。
固态存储：6条NVME M.2固态盘（总容量可达48TB）。
阵列模式：支持RAID0/RAID5/RAID6/RAID10动态切换。
存储冗余：RAID5/RAID6模式支持任意1/2块盘丢失。
存储速率：连续写入或读出速率8GBps。

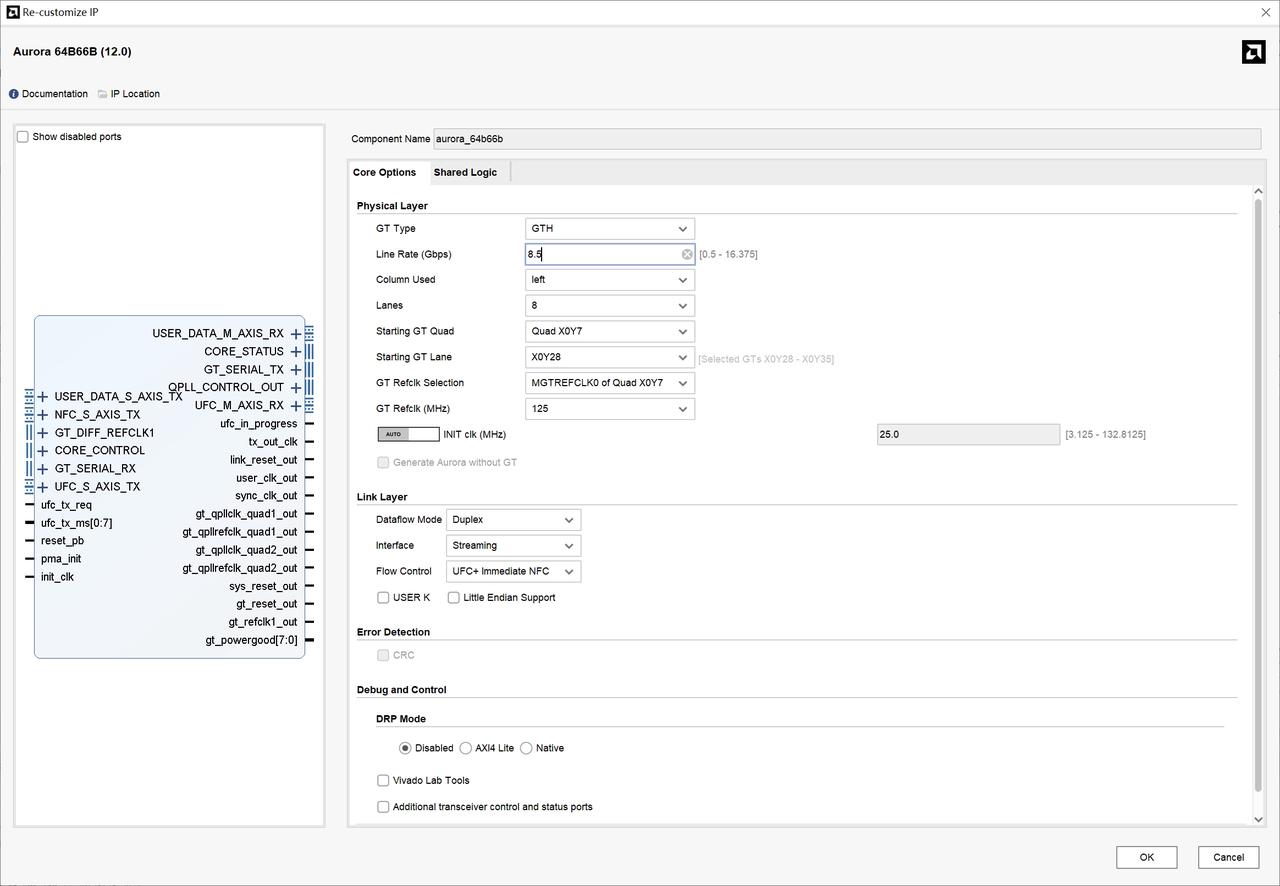

数据接口：1条 8x Aurora高速接口（或可定制），2条千兆网（出厂选择使能其中1条）。

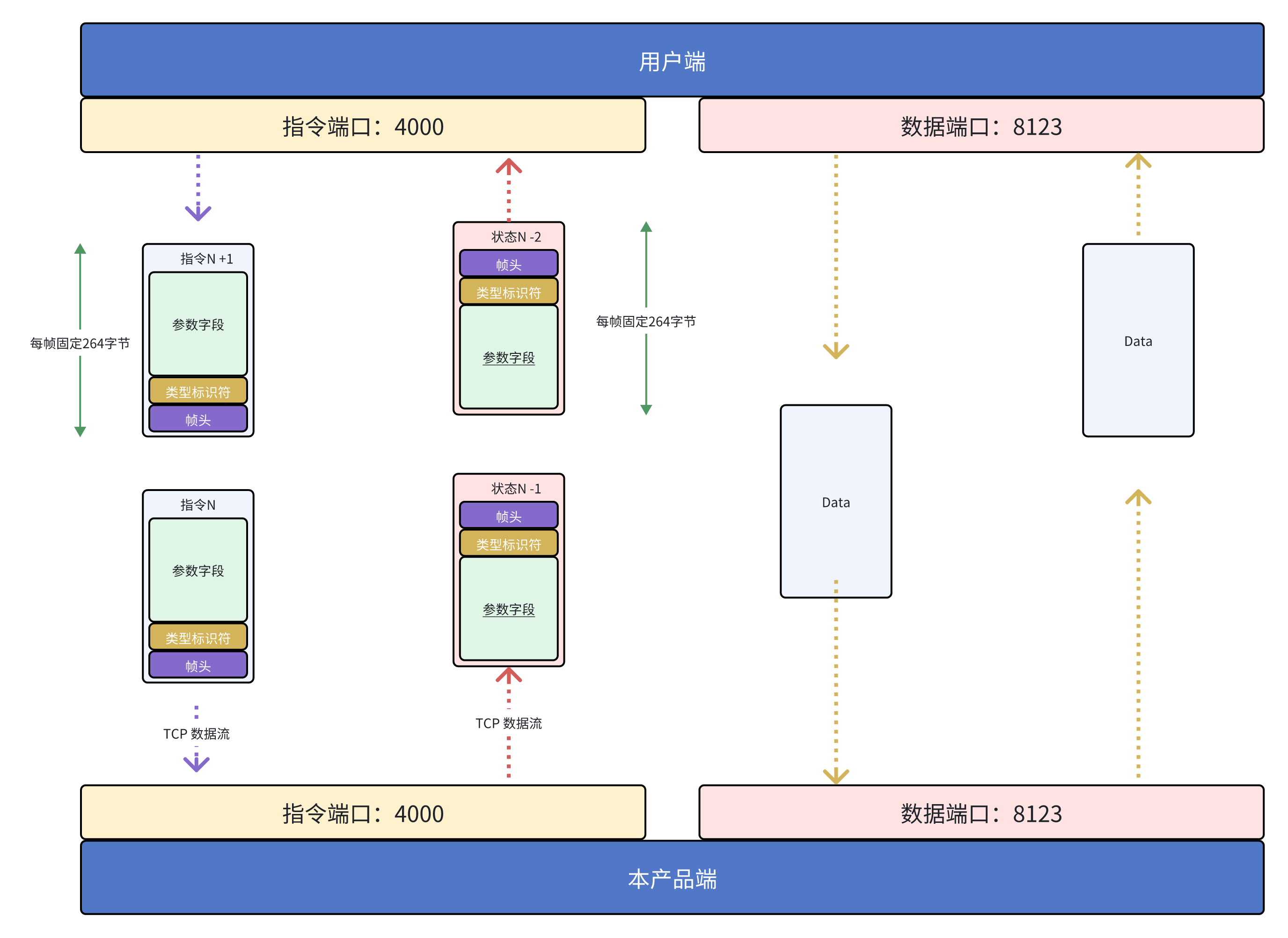

控制协议：基于TCP IP/串口的自定义协议。
文件系统：针对高速实时记录而设计的自定义文件系统。
系统监测：提供各类电压/温度/IO状态/存储状态/历史统计等各类信息。
主控软件：提供运行于Windows系统的主控软件以及API。
供电功耗：DC 12V，待机60W，工作最大90W（基于有效的强迫风冷散热）。
工作环境：（温度：-40~80℃）(海拔：<3000米)（湿度：10%~90% （不凝结））
技术服务：充足的技术资料和技术支持，确保用户快速集成和使用。

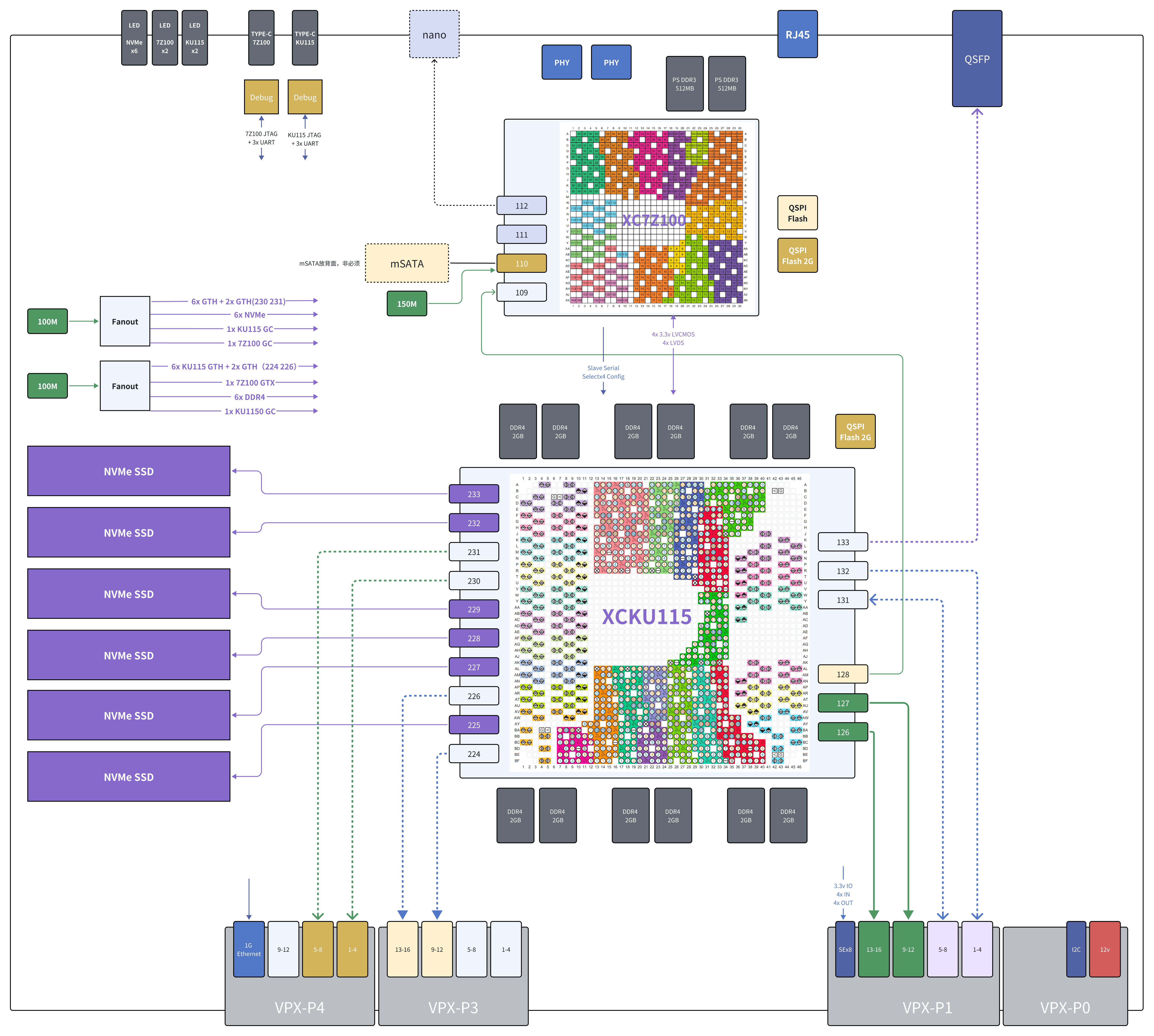

电路构架如下：

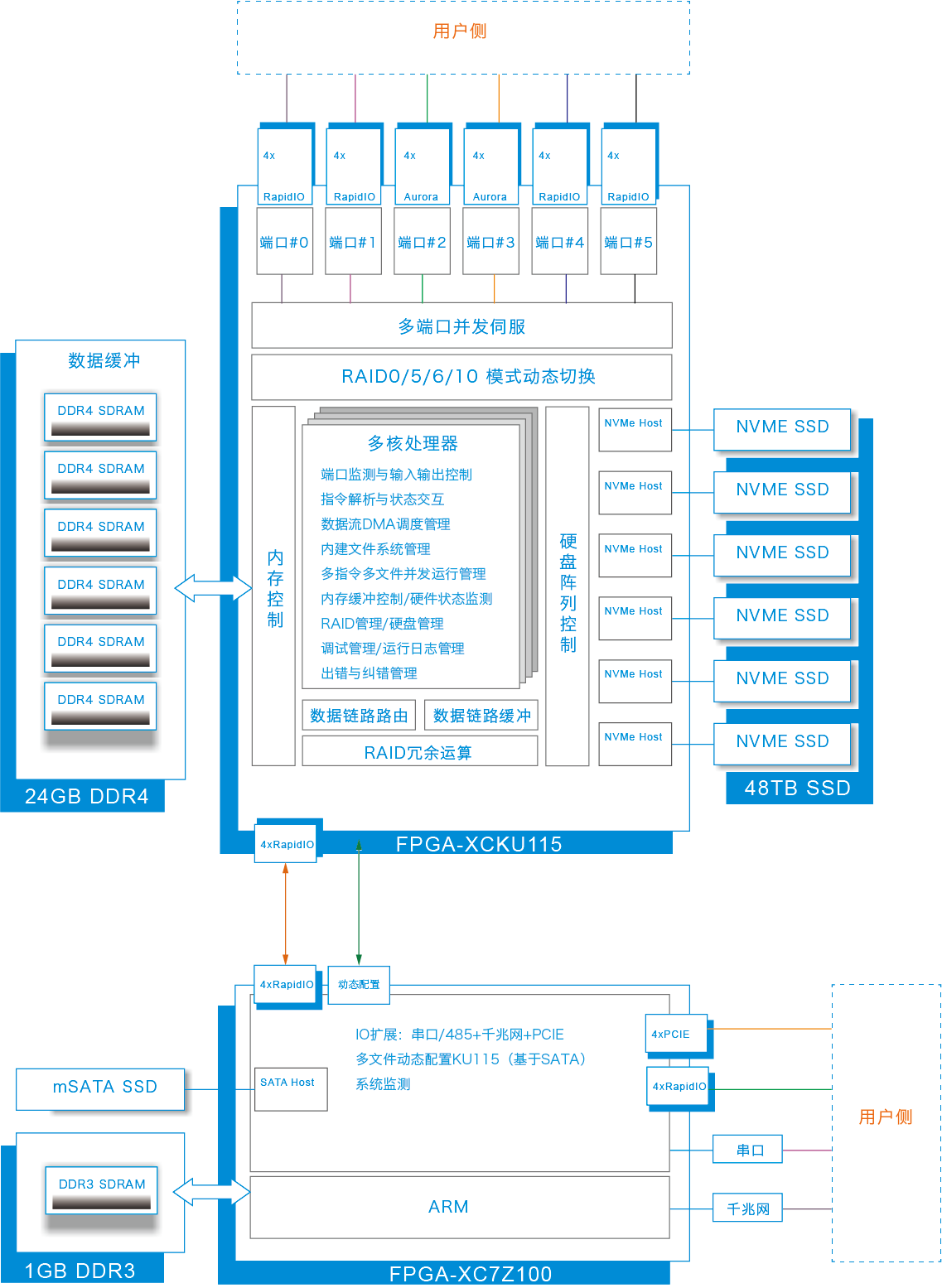

其逻辑构架如下：

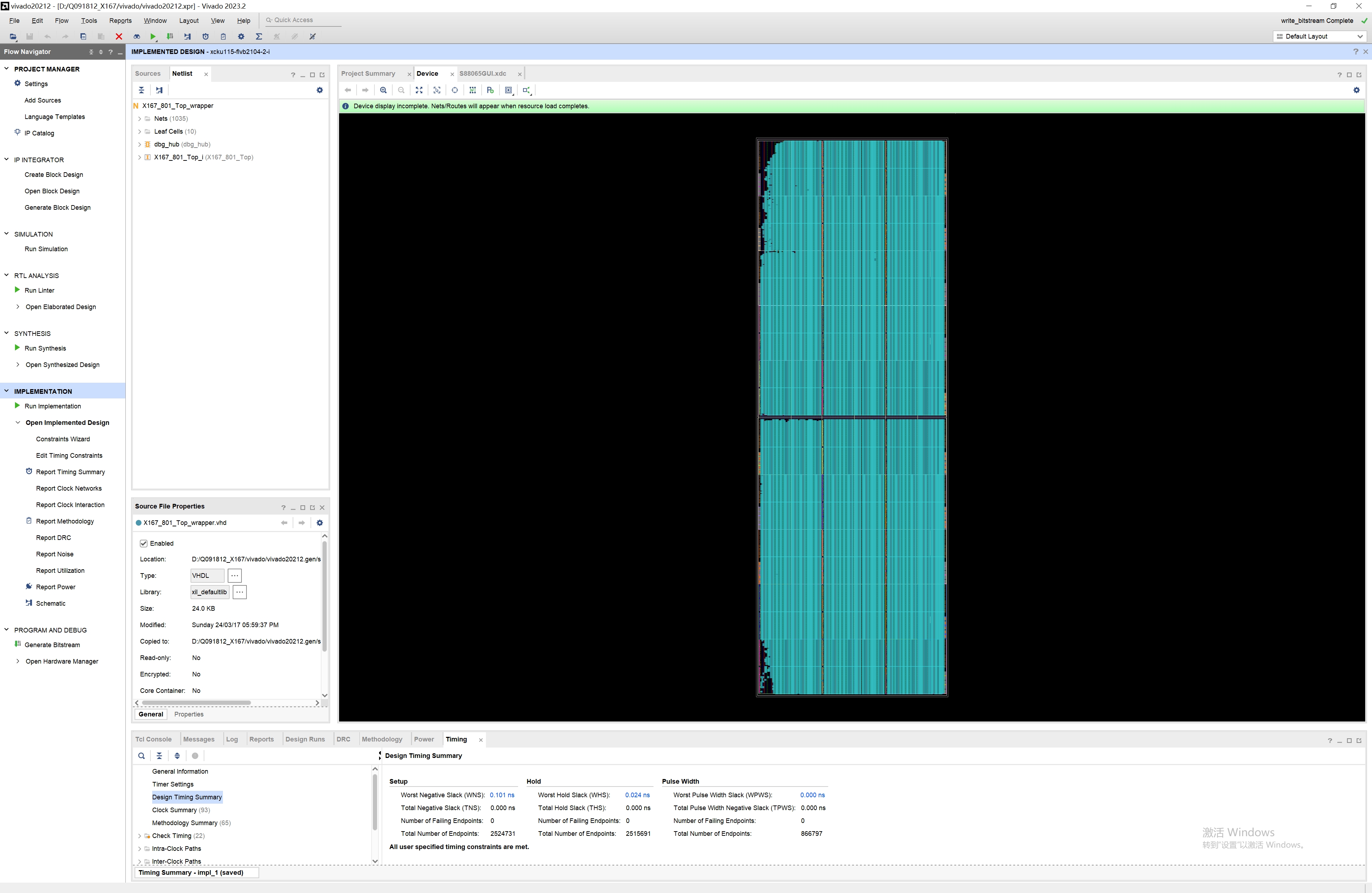

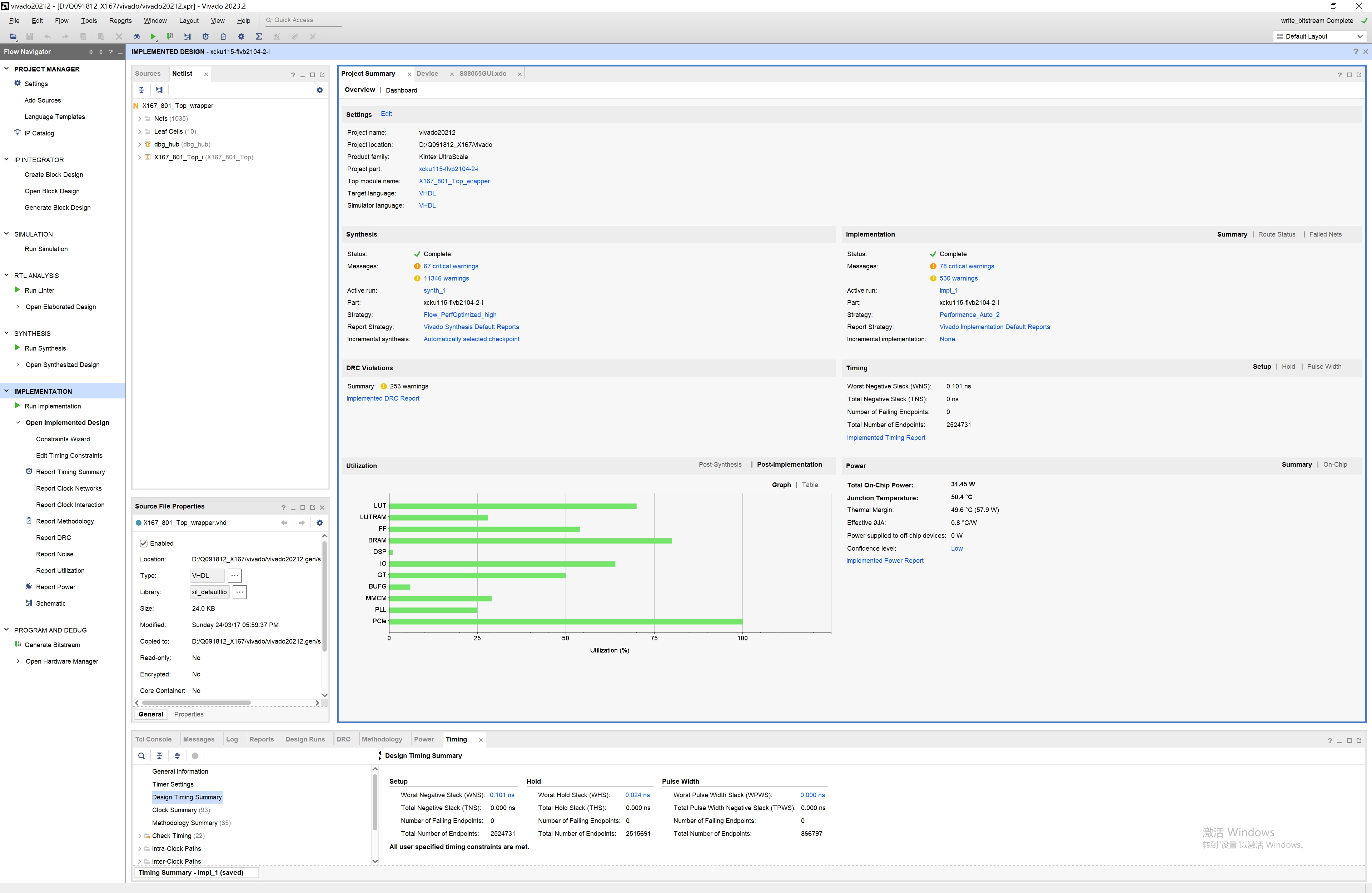

主FPGA的 vivado 综合结果：

该系统以Xilinx公司的UltraScale系列芯片XCKU115为核心处理器，基于片上系统SOC构架驱动6块NVME固态硬盘，实现了完整的数据存储服务，包括高速数据接口、存储介质驱动、RAID管理、缓存管理、系统调度、文件系统等各项功能。相较于使用通用计算机体系构架实现的存储系统，改系统能以更大的灵活性、更小的体积、更低的功耗实现更高的性能。

该系统另集成一片Xilinx公司的Zynq7系列芯片XC7Z100，用以扩展出千兆网接口，并实现对主芯片XCKU115的配置管理。本产品还集成总容量为24GB的DDR4 SDRAM+1GB的DDR3 SDRAM用以实现数据缓冲和系统运行支持。

该系统的核心技术是基于SOC FPGA的电路系统设计、芯片数字逻辑设计及固件驱动设计，因此可根据用户需求对PCB物理结构形式进行定制，同时也可根据用户使用场景，对数据接口进行通信协议的定制开发。

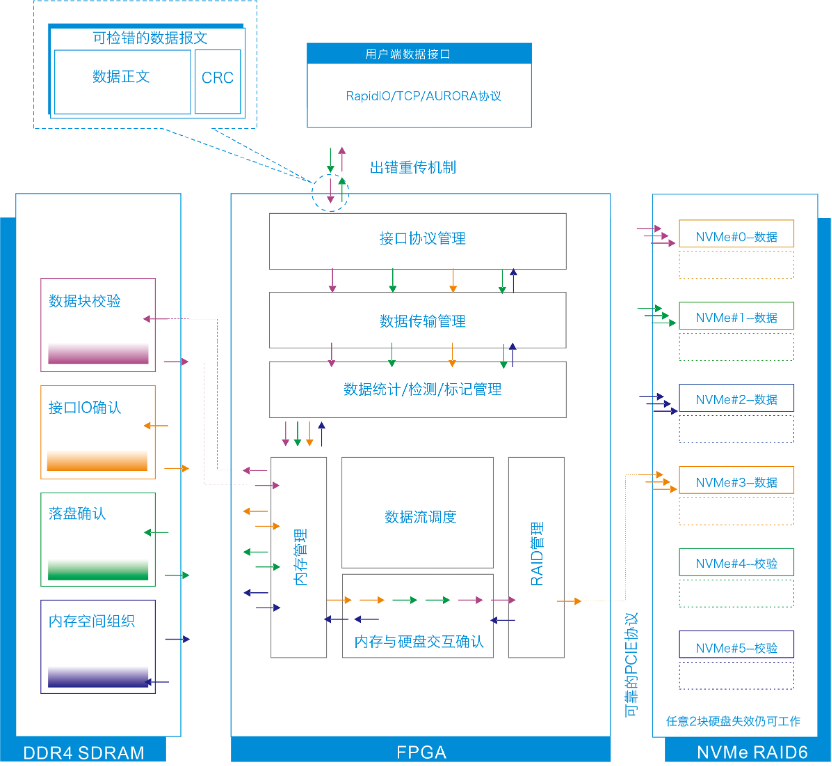

该系统采用多种技术手段，为数据存储提供极高的可靠性。

1-对外数据接口可以采用RapidIO协议或TCP协议，通过CRC校验及出错重传机制确保传输正确性；

2-数据缓冲和内部链路均采用充分的检错纠错机制保障数据完整性；

3-基于DDR4 SDRAM内存实现精巧的缓冲区管理，对内存与硬盘之间的数据交互实施充分的校验；

4-通过NVMe接口控制硬盘，基于完善的PCIE协议保证FPGA与硬盘之间数据传输的完整性；

5-共计6块硬盘可组成多种RAID模式，RAID5/6允许任意1~2块硬盘失效，RAID1模式允许3块硬盘失效；

6-硬盘内部的数据完整性由硬盘厂商保障。

在NVME硬盘控制层之上，是实现对6块硬盘进行统一管理的阵列管理层，即RAID层。该RAID模块同时实现了RAID0, RAID1, RAID5, RAID6共计4种模式，并且可以通过指令寄存器设置，实现模式之间的动态切换。

RAID0模式可获得最大存储容量，例如使用6块4TB硬盘的话，全部24TB空间均可用于数据存储。但由于没有冗余备份，一旦某块硬盘丢失或损坏，那么原始数据就不能保全恢复了。

RAID1模式将6块硬盘分为3组，每组2块硬盘，其中1块存储数据，另一块存储备份，即总共使用3块硬盘存储数据，另外3块硬盘存储备份数据，因此允许多达3块硬盘损坏的情况下保全数据。但对于3个分组，每个分组中至少需要存留1块有效硬盘。如果使用6块4TB硬盘，那么系统实际有效存储容量只有一半，即为12TB，而非24TB。

RAID5模式使用5块硬盘存储数据，1块硬盘存储冗余校验。系统允许6块硬盘中任意1块硬盘丢失或损坏，其余5块硬盘可恢复出原始数据。如果使用6块4TB硬盘，那么系统实际有效存储容量为5块硬盘容量，即为20TB，而非24TB。

RAID6模式使用4块硬盘存储数据，2块硬盘存储冗余校验。系统允许6块硬盘中任意2块硬盘丢失或损坏，其余4块硬盘可恢复出原始数据。如果使用6块4TB硬盘，那么系统实际有效存储容量为4块硬盘容量，即为16TB，而非24TB。

各RAID模式的硬盘组织形式示意如下。

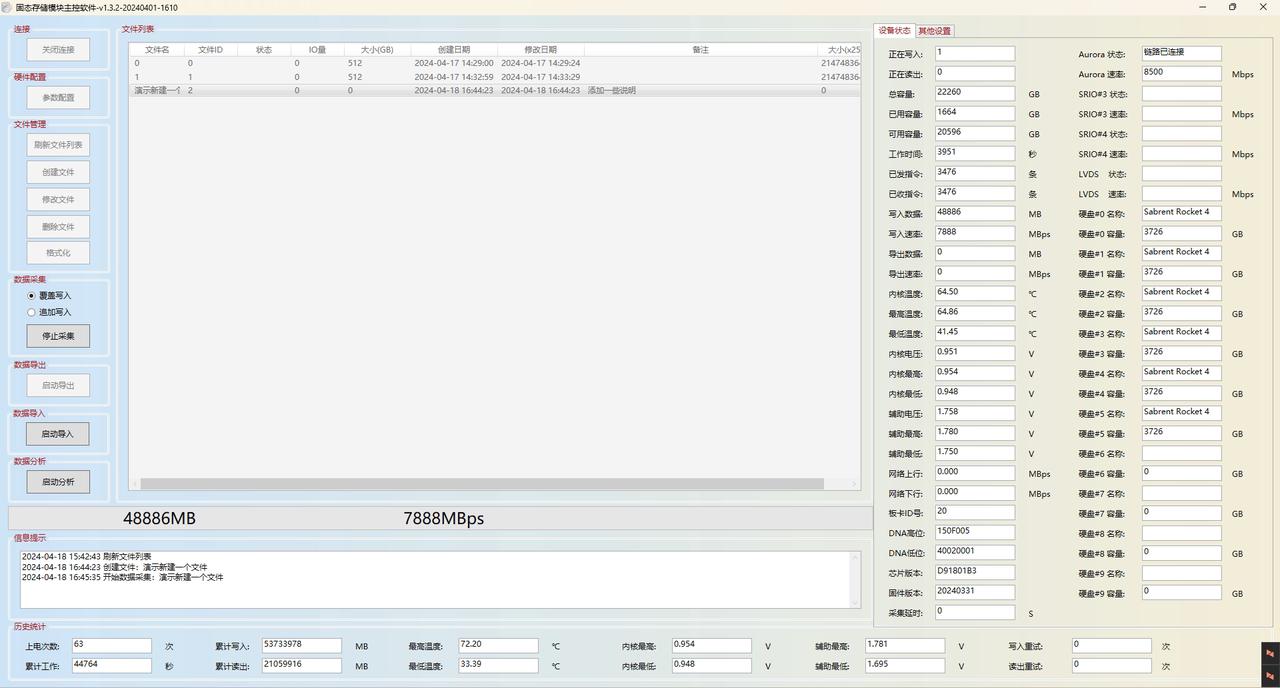

该系统为用户提供运行于Windows平台的示例监控软件，接口协议开放，软件通过计算机的千兆网接口或串口与系统硬件互联。软件提供文件操作、硬件状态监测、实时数据监测等功能，可实现文件的建立、删除、格式化、命名、写入、导出等各项功能，可实时监测硬件温度、电压、存储容量、读写速率等各项参数。可选附加使用时域、频谱、瀑布图、能量图等多种形式观察接口和存盘数据，可基于多种频谱分析策略实时分析数据。
