绘制坐标轴加“break”的柱状图

学习一些小的知识

柱状图（或称做条形图）在科研论文出现的概率极高。有的时候柱状图中的一些“柱子”非常高，另一些“柱子”非常低。纵坐标轴的刻度相同时，高度相近的柱间看起来差异不明显，这时侯你可能会用到“break”。

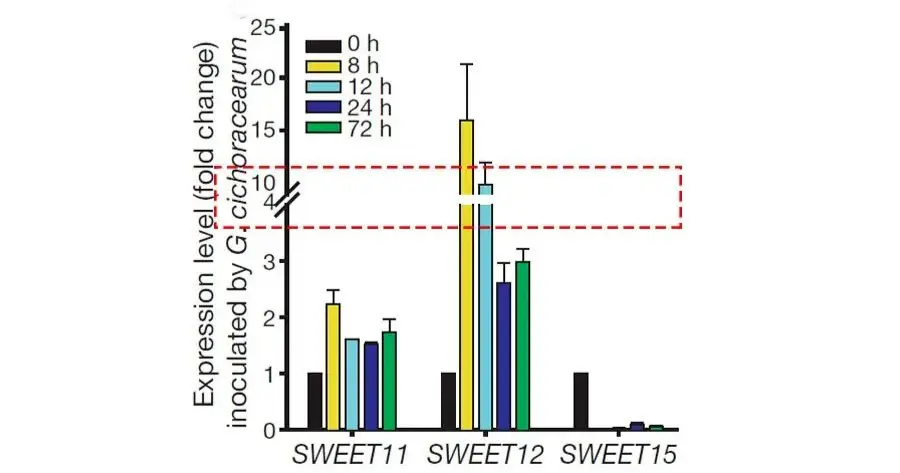

先看下别人家的natrue中条形图加“break“的样子：

我们用origin来搞定

按照下图的格式准备数据，A(X)列为横轴数据，B(Y)为A(X)列的显示标签，se1~se4为标准误，用作误差线，这里以gene名称为横轴。数据也可在Excel里整理好复制粘贴到Origin里的表格里。

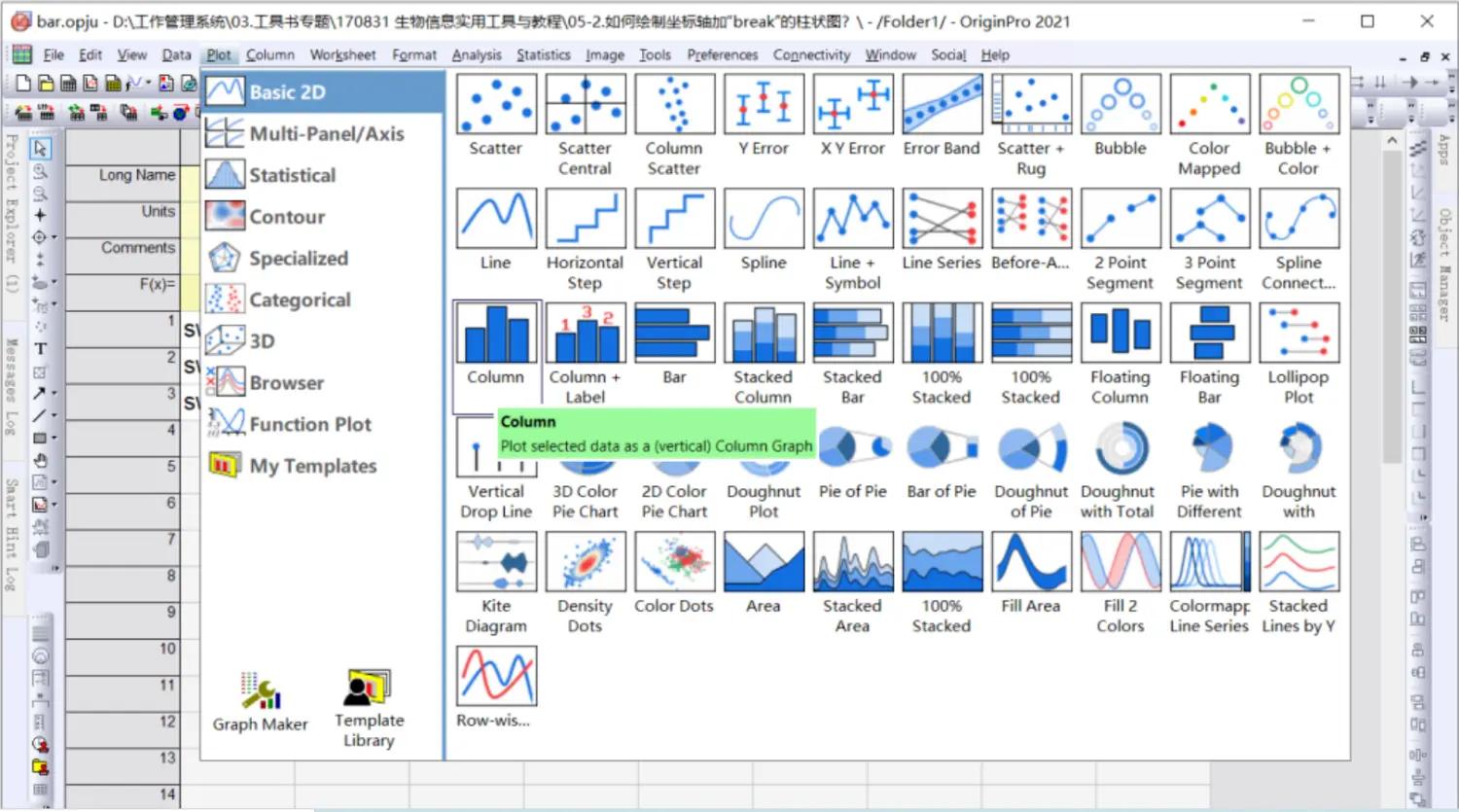

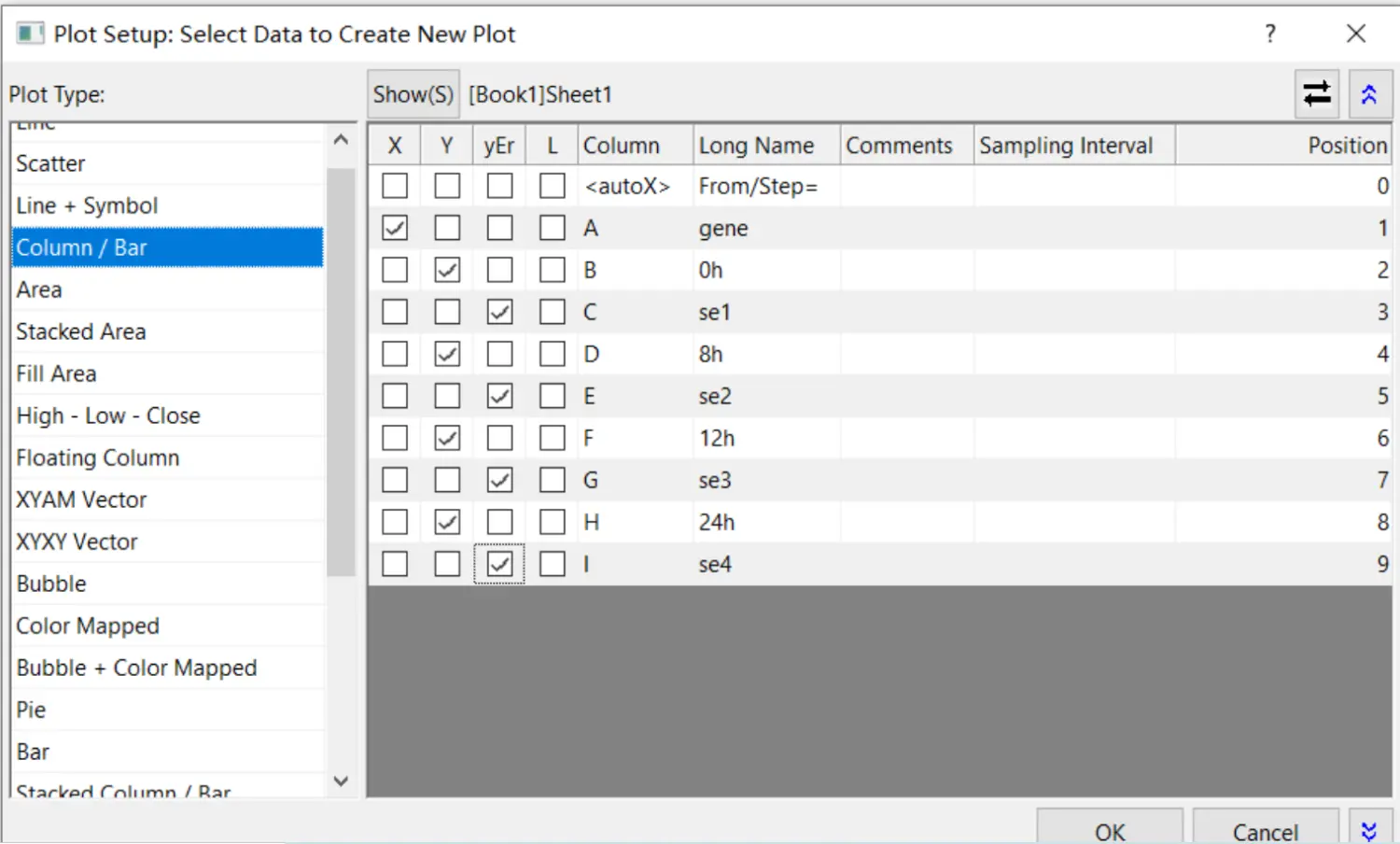

选择X轴，Y轴，误差线（yEr）对应的列（如下图红色虚线框中所示），点OK按钮开始绘图。

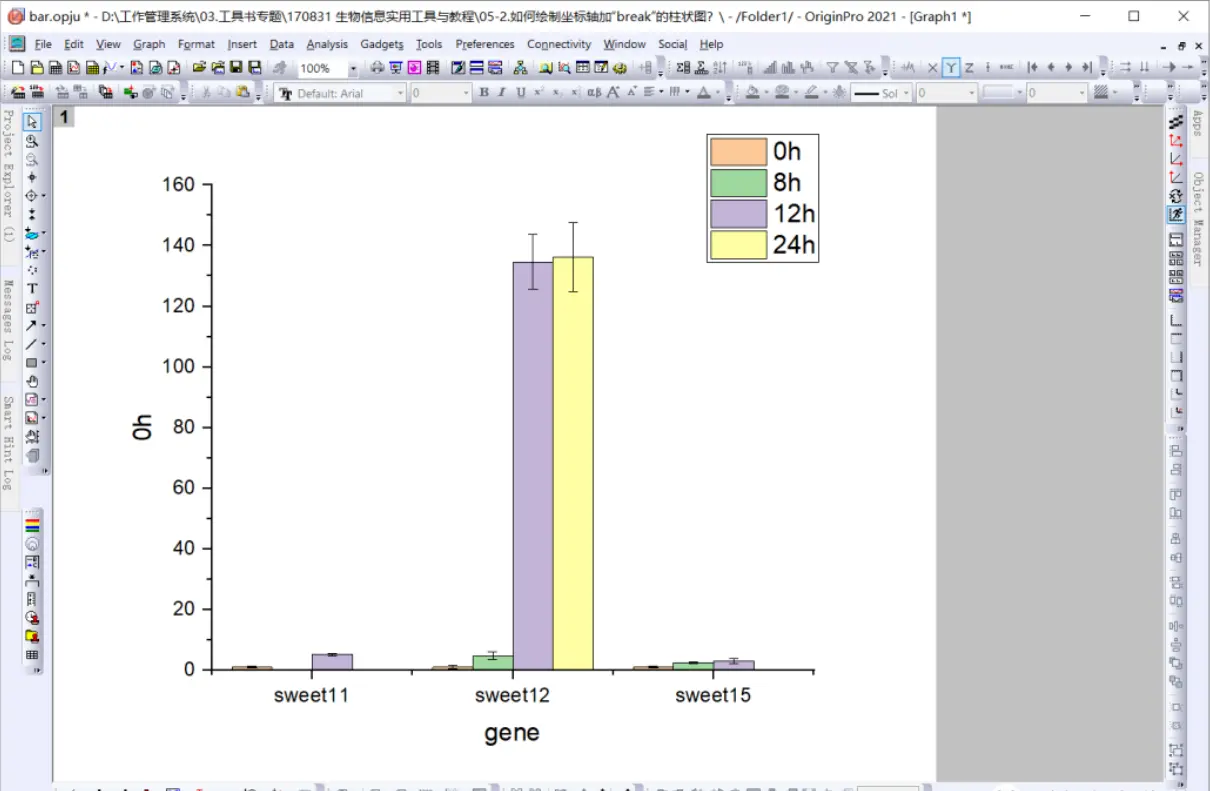

初始的绘制效果如下：

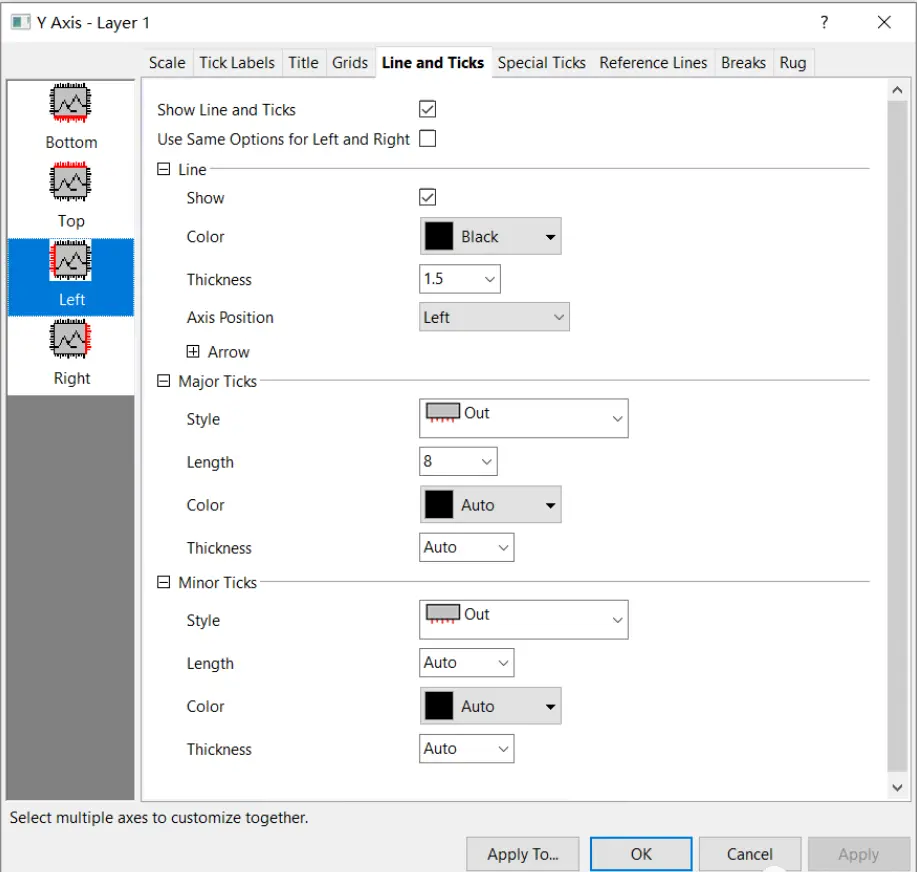

绘出柱状图的横、纵坐标轴的数值范围需手动更改。点击坐标轴（任意一条）右键，选择Scale，在弹出的窗口设置坐标轴范围，以及刻度大小、朝向等（如下图）。

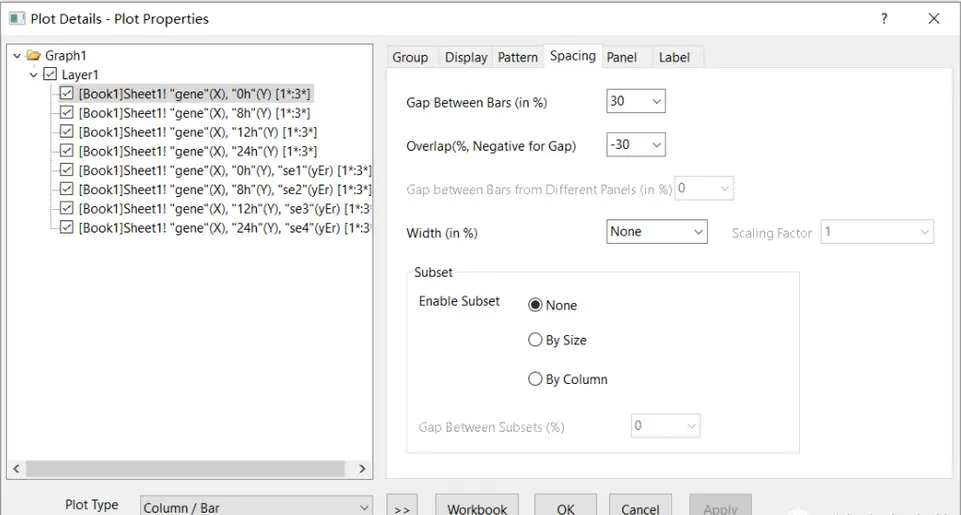

单击选中柱子，右键，选Plot Details，在Space选项卡更改柱之间的空隙和柱子宽度（如下图）。

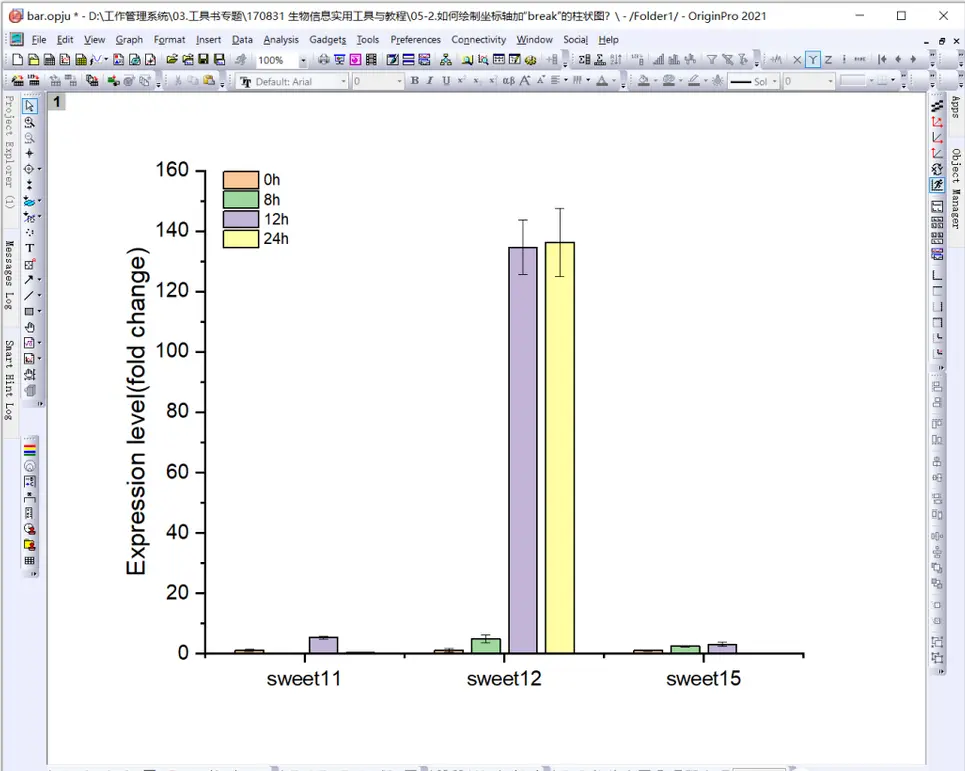

得到无“Break”的柱状图如下，很明显，sweet11和sweet15的数据显示效果不好，柱子太矮了。

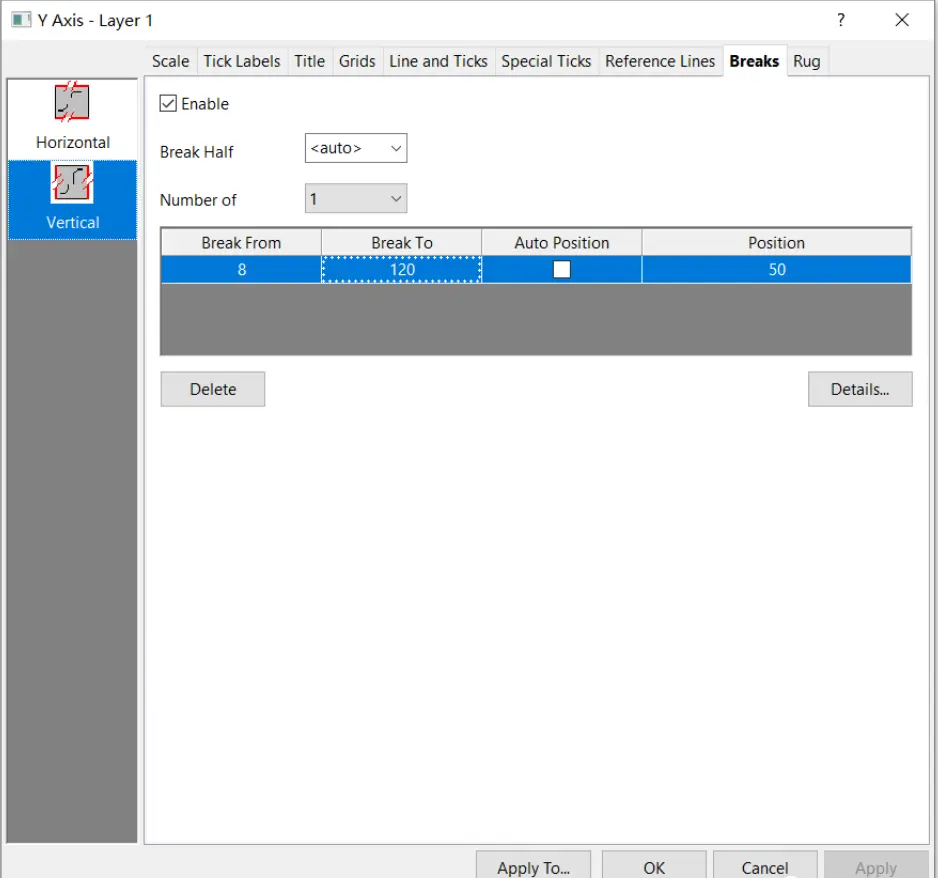

给Y轴加“break“，点击Y轴，右键选择Scale，弹出的窗口，在Break选项卡，Number of设为1，取消勾选Auto Position，自定义截断区域，比如这里是8~120。

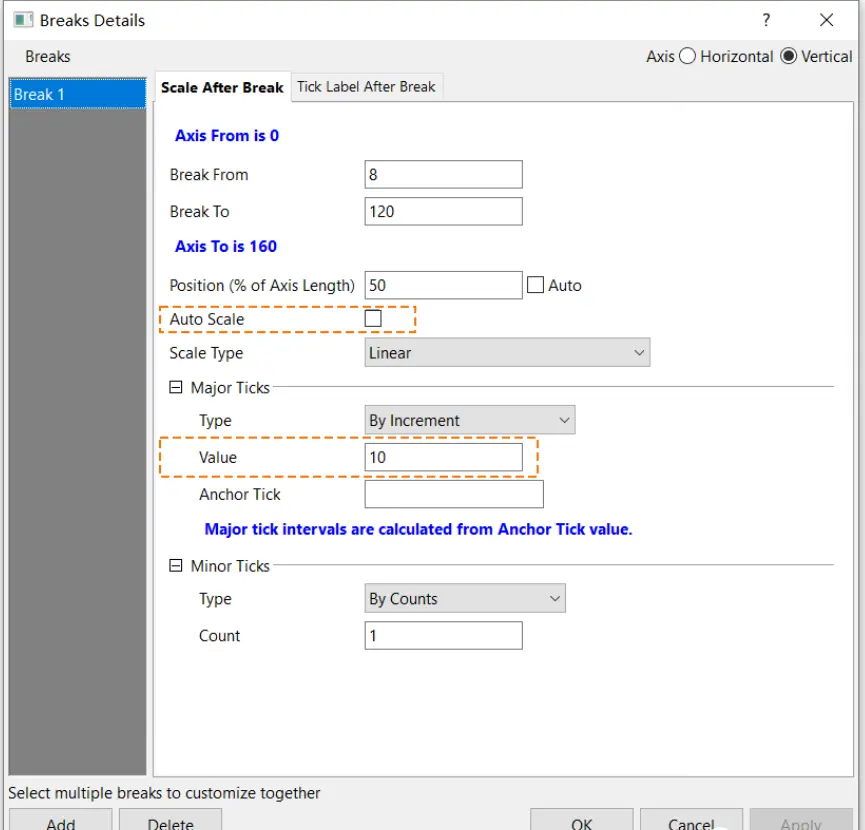

点击Details按钮，在Scale After Break选项中，取消Auto Scale后可设置中断处上方的刻度大小（如下图红色线框所示）。

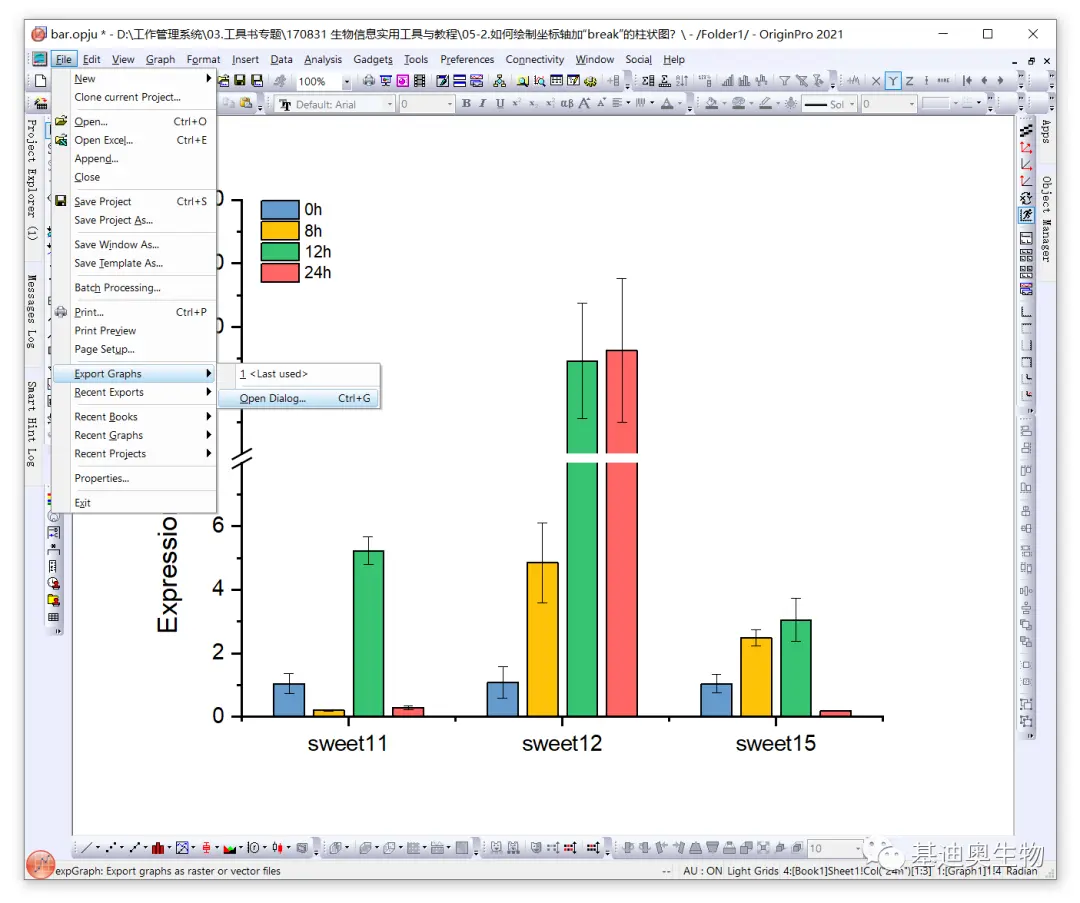

如果Break范围OK的话，调整下配色就可导出图片了，导出方法如下，建议保存工程文件，以后改下数据就直接出图了。

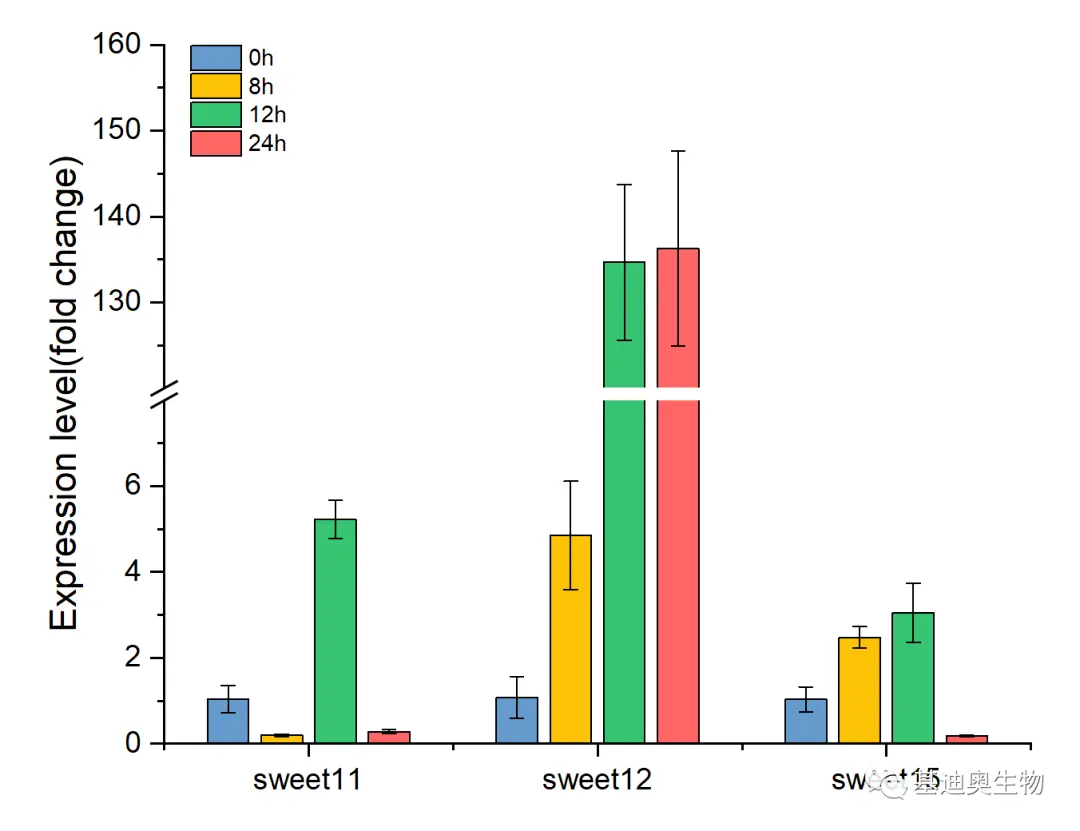

最终结果如下图，sweet11和sweet15的柱子”长高”了。
