Origin：类别图-带有误差棒的多组柱状图

软件版本：OriginPro 2021b (64-bit) SR2 9.8.5.212 (学习版)
本期目标：

接下来，正文开始：

1，如图1，数据包含三个类型的数据列（X轴/Y轴/误差列）。
A列表示X轴分组，B/D/F/H列表示Y轴数据，C/E/G/I列表示误差数据（此处为标准差）。
注：此处数据设置为关键，需要按照正确，后面才可以绘制带有误差棒的分组柱状图。

图1 数据设置

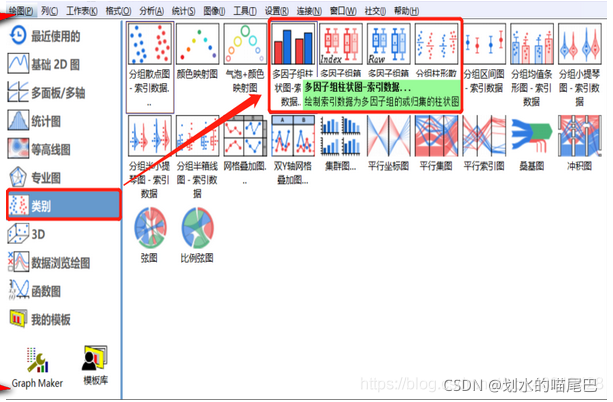

2，按照上图方式输入数据后，选中数据后，点击菜单栏——绘图——类别——多因子组柱状图-索引数据进行图形绘制，如图2。

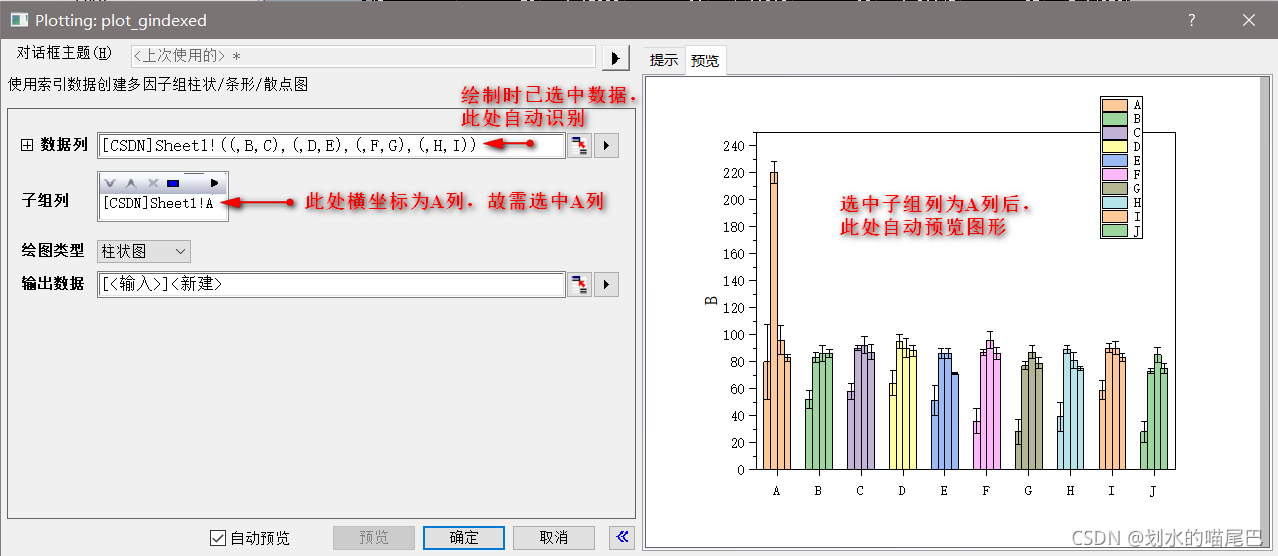

接下来按照图3方式对数据的分组情况进行设置，点击确定。

图2 多因子组柱状图-索引数据的绘制方式

图3 数据分组条件设置

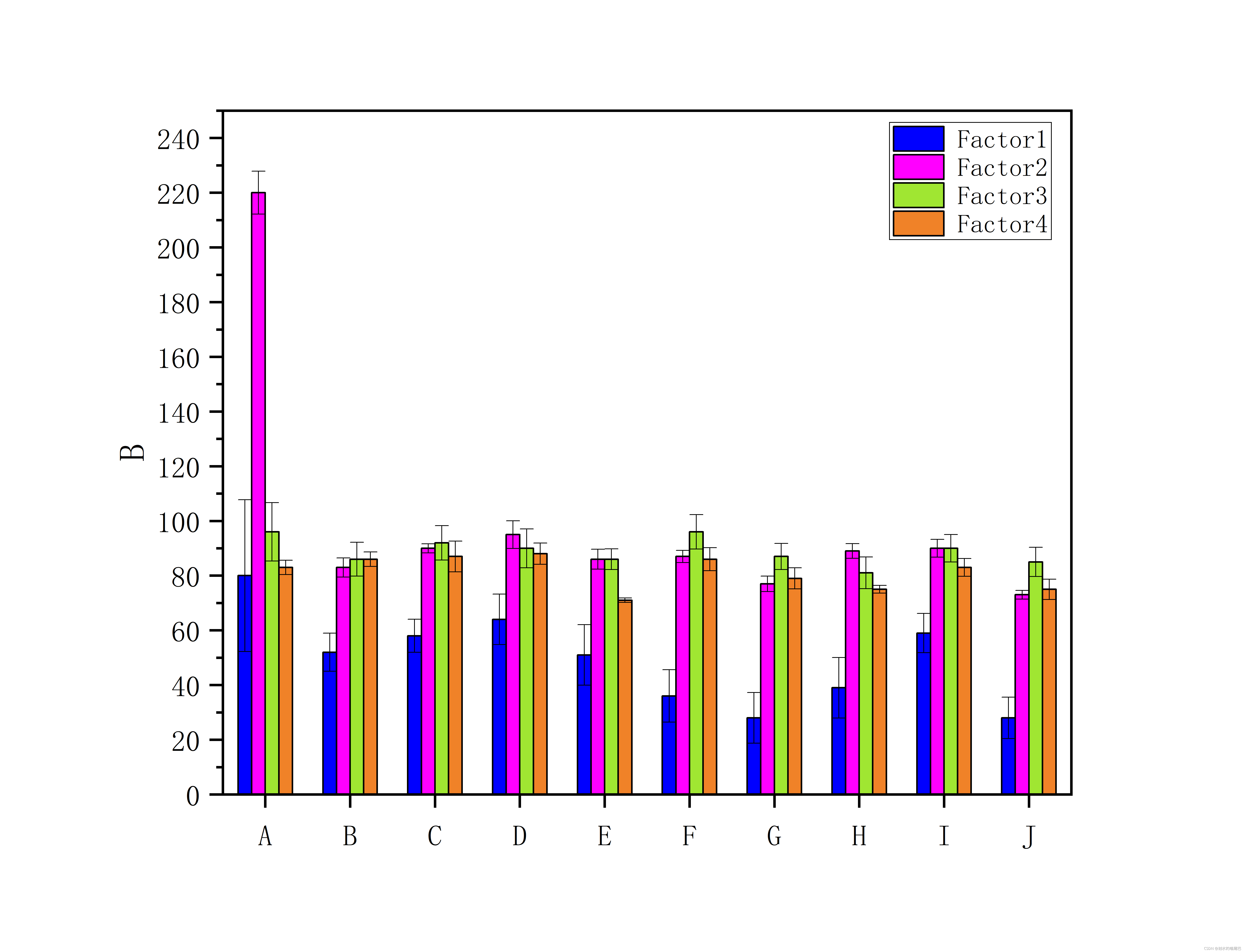

3，按图2与图3方式设置好参数后，初步绘制图形如图4所示。

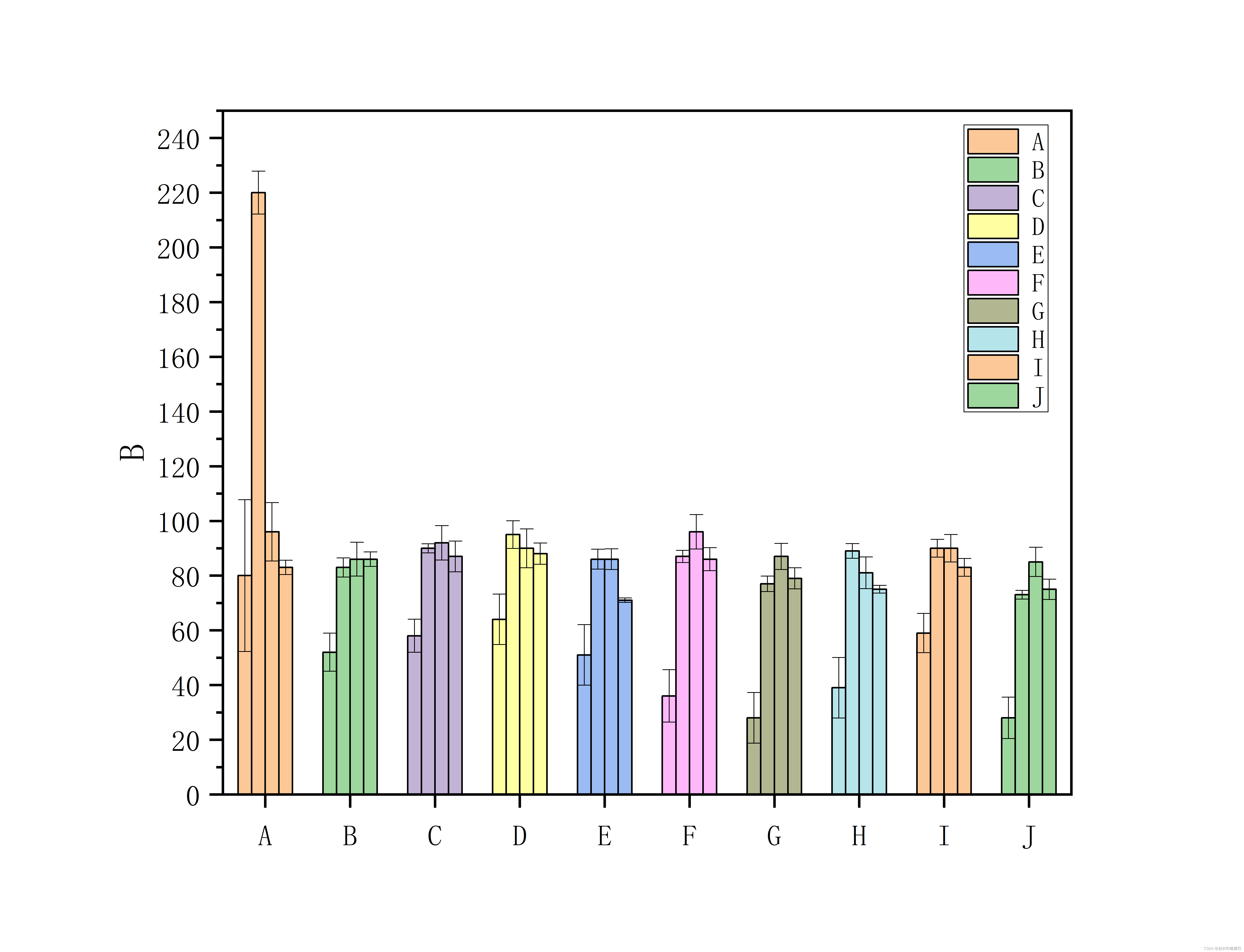

图4 多因子组分组柱状图初步图形

4， 接下来，对图形参数细节进行调整。
a: 按照四个因子对柱状图进行颜色设置；
b: 图例更新为四个因子；

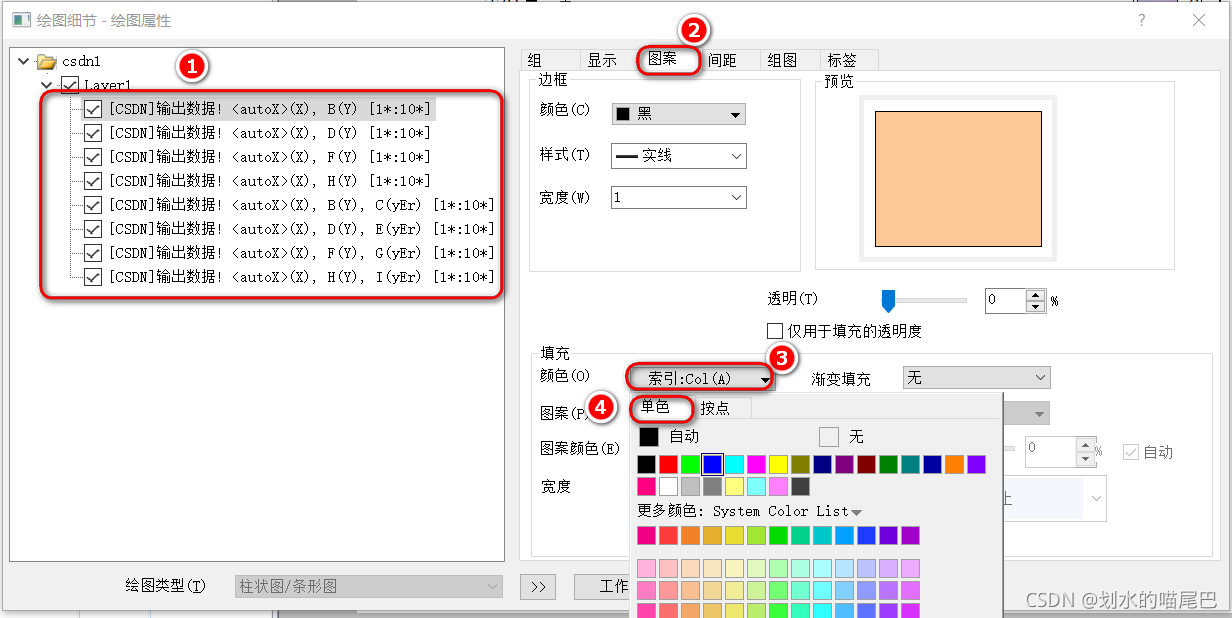

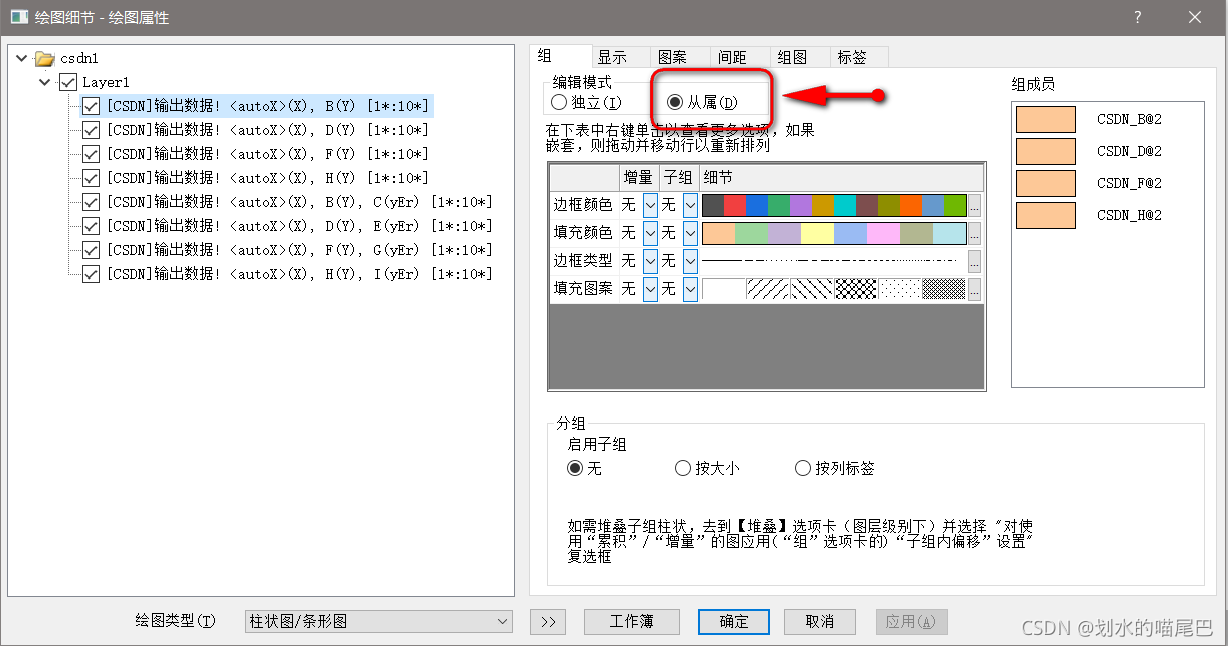

a: 在任意柱子上双击调出绘图属性界面（图5），可知此时为从属模式，将其更改为独立模式后，即可依次单击左侧Layer1下的四个因素，并在图案界面下更改颜色（图6）。

图5 绘图属性界面

图6 修改分组柱子的颜色

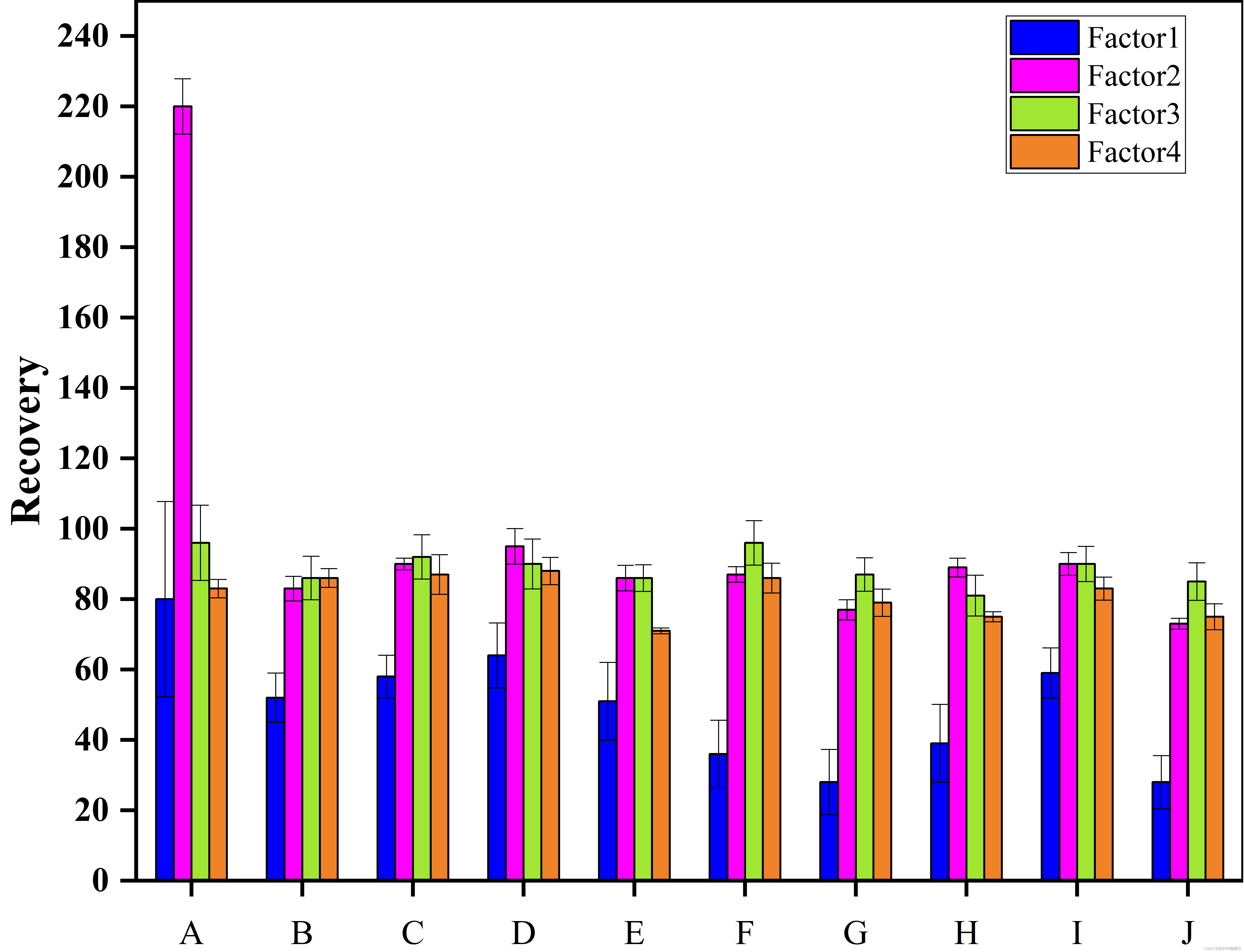

b: 按上述方式分别对“factor1/factor2/factor3/factor4”修改颜色之后，点击确定，得到图7。但是右侧图例的显示明显不对，此时，依次点击菜单栏——图——图例——重构图例（图8），即可得到对应的以四个因子命名的图例，图9。

图7 修改因子柱状图颜色后的图形

图8 重构图例

图9 更新图例后的因子分组柱状图

5，接下来对图形细节进行修改，包括坐标轴，字体，边框等，详细内容可参考：Origin: 常见图形参数设置（汇总篇）。

此外，关于分组图组间间距调整，**标签及页面属性（打印尺寸）**等参数的设置可以参考：Origin: 类别图-多因子组柱状图-分组柱状图。

希望以上内容可以帮到各位努力的打工人和生活的爱好者！
