ggspatial | ggplot2的地图制作拓展包（1）：如何添加指北针和比例尺

在前面的推文里，小编介绍了R语言的基础绘图系统和tmap工具包绘制地图的方法。ggplot2工具包作为现在最受欢迎的绘图包，其本身绘制地图的功能并不算强大。但是ggplot2有许多优秀的拓展包，它们共同构建了ggplot2绘图系统，ggspatial就是地图绘制方面的一个很常用的拓展包。

ggspatial工具包的函数并不多，其主要作用就是弥补ggplot2绘制地图方面的不足。比如，ggplot2包的作者没有开发给地图添加指北针和比例尺的函数，而在专业的地图绘制中，这二者又必不可少。

library(ggplot2)
library(ggspatial)
library(patchwork)

在示例数据选取方面，小编尽量使用系统中自带的数据，而R语言系统中涉及中国的地理数据一般都属于“问题地图”，因此在这里使用美国的地理数据作为示例数据。

示例数据加载方式如下：

library(tidyverse)
data <- socviz::county_data
albersusa::counties_sf(proj = "laea") %>%
  mutate(fips = as.character(fips)) %>%
  left_join(data, by = c("fips" = "id")) -> usa

• 注：socviz和albersusa两个工具包都需要通过github安装，不会安装的读者可以直接在后台输入关键词“示例数据”获取示例数据。

本篇推文一共介绍5个函数：

• annotation_north_arrow：添加指北针

• annotation_scale：添加比例尺

• annotation_map_tile：添加背景地图

• annotation_spatial_hline：添加水平线（纬线）

• annotation_spatial_vline：添加垂直线（经线）

从函数名就可以看出，这些函数均属于ggplot2绘图系统的注释类函数。

指北针

添加指北针的函数语法结构如下：

annotation_north_arrow(
  mapping = NULL,
  data = NULL,
  ...,
  height = unit(1.5, "cm"),
  width = unit(1.5, "cm"),
  pad_x = unit(0.25, "cm"),
  pad_y = unit(0.25, "cm"),
  rotation = NULL,
  style = north_arrow_orienteering
)

• hegiht、width：控制指北针尺寸的参数；

• pad_x、pad_y：控制指北针绝对位置的参数；

• style：指北针的样式；

• 除上述参数外，该函数还有两个aesthetic类参数：which_north、location，分别控制指北针箭头的方向和指北针的相对位置，具体见下文示例。

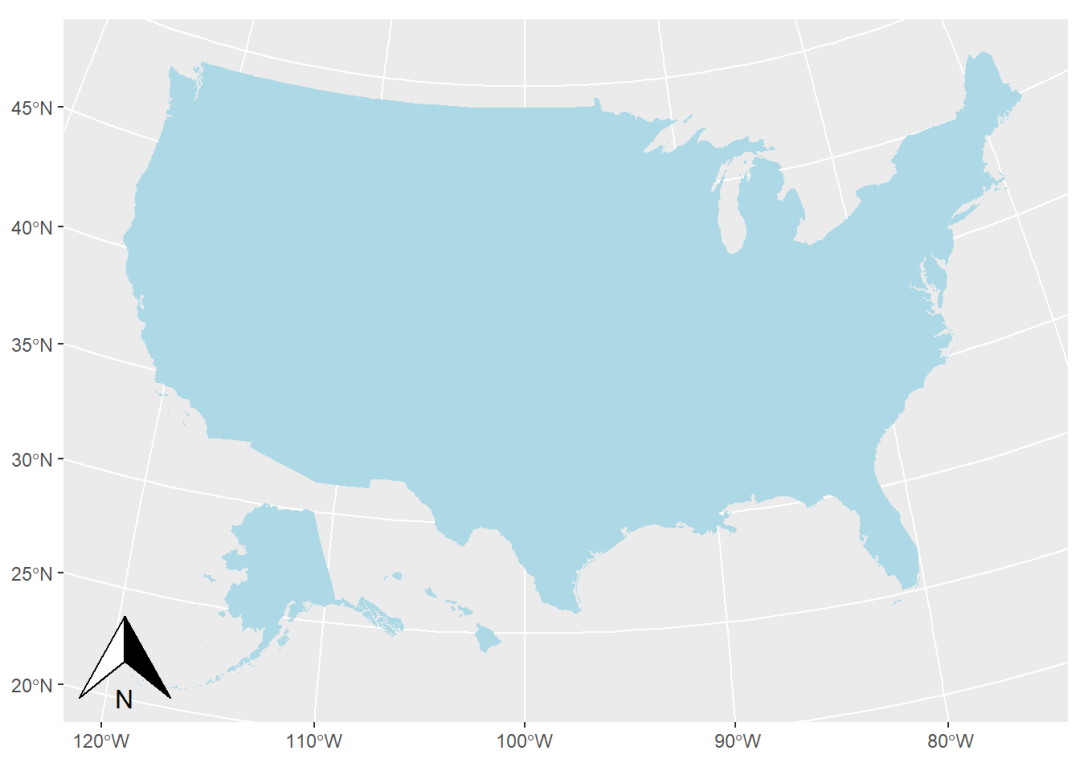

默认状态的效果：

p <- ggplot(usa) +
  geom_sf(color = NA, fill = "lightblue")

p + annotation_north_arrow()

位置调整：

• pad_x和pad_y调整绝对位置；

• location调整相对位置：t（top）、b（bottom）、l（left）、r（right）。

p + annotation_north_arrow(
  pad_x = unit(10, "cm"))

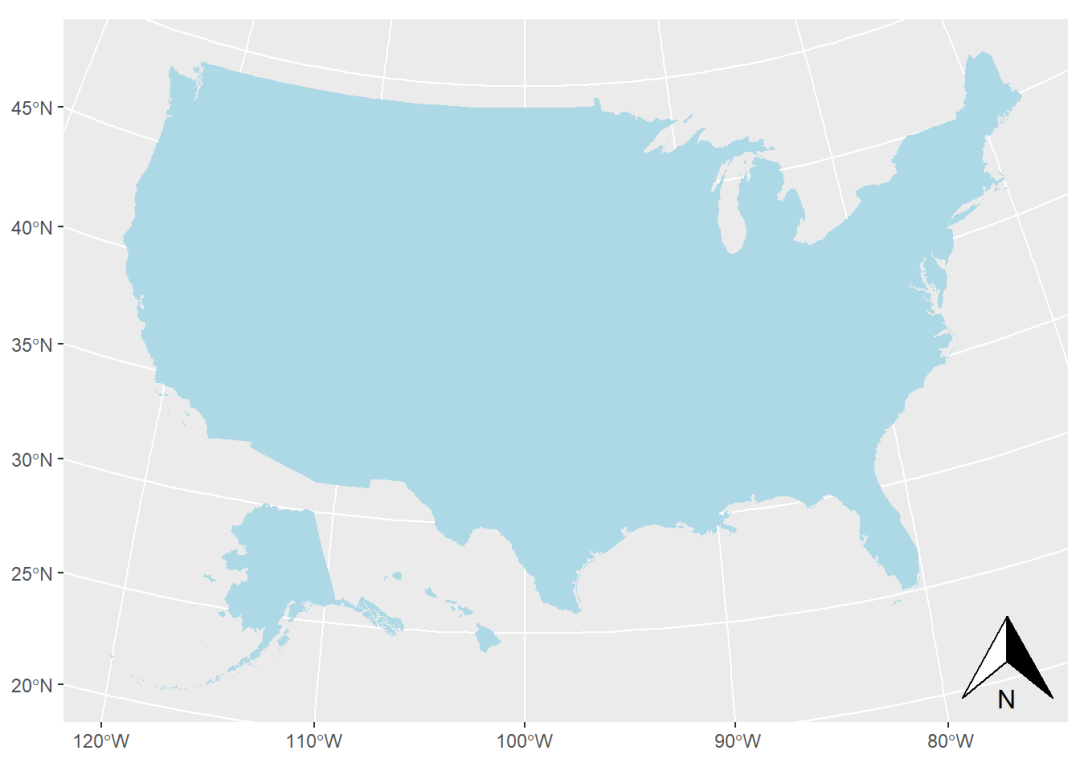

p + annotation_north_arrow(location = "br")

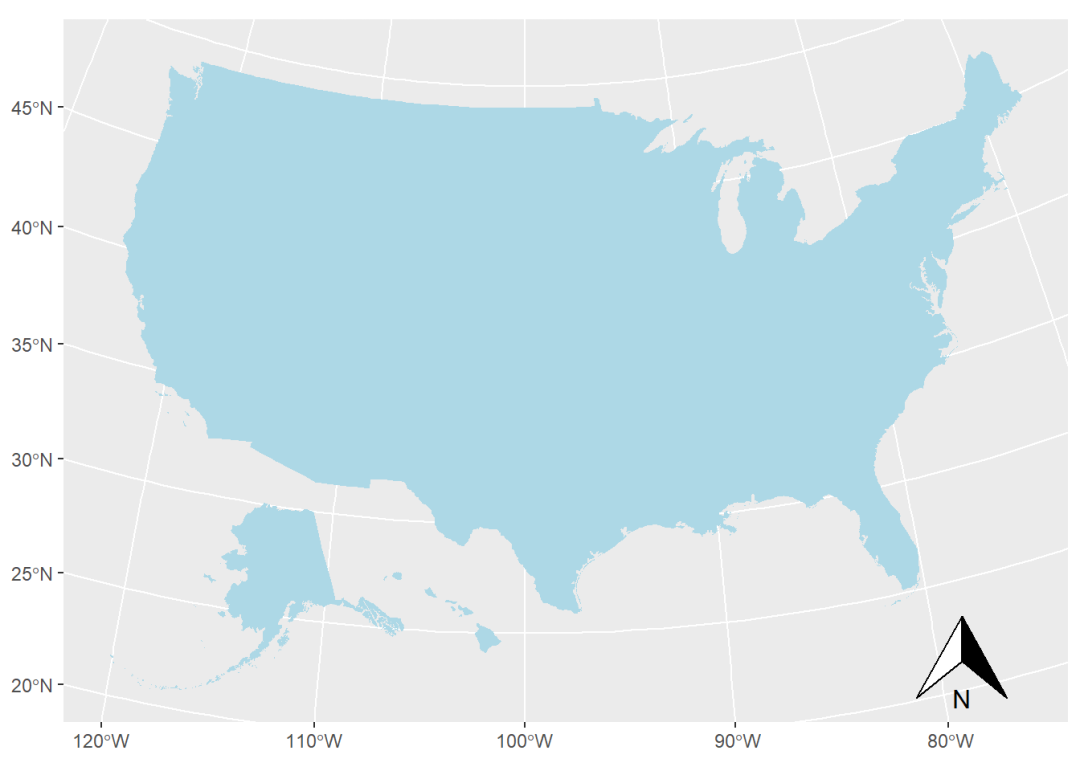

p + annotation_north_arrow(location = "br",
                           pad_x = unit(1, "cm"))

• 绝对位置参数的效果会受到地图输出尺寸的影响；

• 绝对位置和相对位置参数可以同时使用，即可以在相对位置的基础上使用绝对位置进行微调（图3）。

指北针方向：

• which_north参数默认设置为"grid"，表示指北针始终垂直向上；

• which_north参数若设置为"true"，表示指北针方向与其所在位置的纬线保持一致。

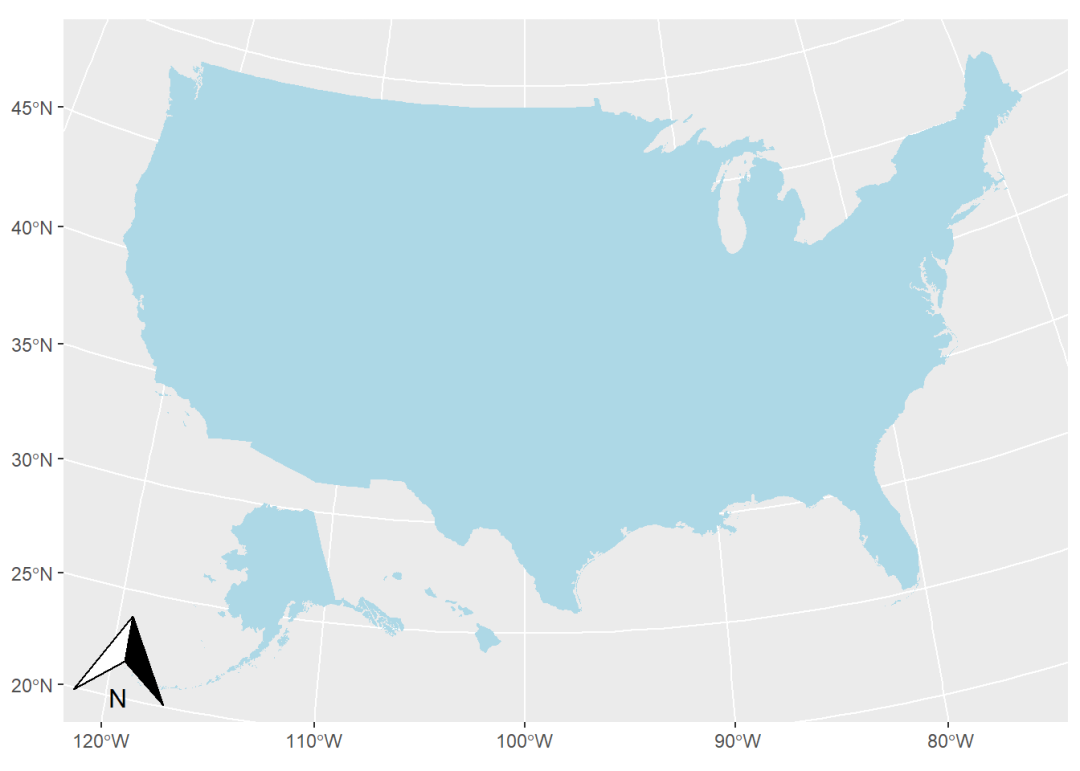

p + annotation_north_arrow(which_north = "true")

指北针的类型：

• north_arrow_orienteering

• north_arrow_fancy_orienteering

• north_arrow_minimal

• north_arrow_nautical

上述每种类型都对应一个函数，可以调用其参数对形态进行调整，以其中一个为例：

north_arrow_fancy_orienteering(
  line_width = 1,
  line_col = "black",
  fill = c("white", "black"),
  text_col = "black",
  text_family = "",
  text_face = NULL,
  text_size = 10,
  text_angle = 0
)

p + annotation_north_arrow(
  style = north_arrow_fancy_orienteering(text_family = "mono",
                                         text_face = "bold"))

比例尺

添加比例尺的函数语法结构如下：

annotation_scale(
  mapping = NULL,
  data = NULL,
  ...,
  plot_unit = NULL,
  bar_cols = c("black", "white"),
  line_width = 1,
  height = unit(0.25, "cm"),
  pad_x = unit(0.25, "cm"),
  pad_y = unit(0.25, "cm"),
  text_pad = unit(0.15, "cm"),
  text_cex = 0.7,
  text_face = NULL,
  text_family = "",
  tick_height = 0.6
)

• bar_cols：比例尺中交替出现的颜色；

• text_*：控制比例尺注释文本的参数；

• aesthetic类参数：

  • width_hint：比例尺长度占地图宽度的比例；

  • unit_category：比例尺单位类型；"metric"表示公制单位（默认），"imperial"表示英制单位；

  • style：比例尺的类型，可选项有"bar"（默认）、"ticks"；

  • location：比例尺相对位置；

  • line_col、text_col：线条、文本颜色。

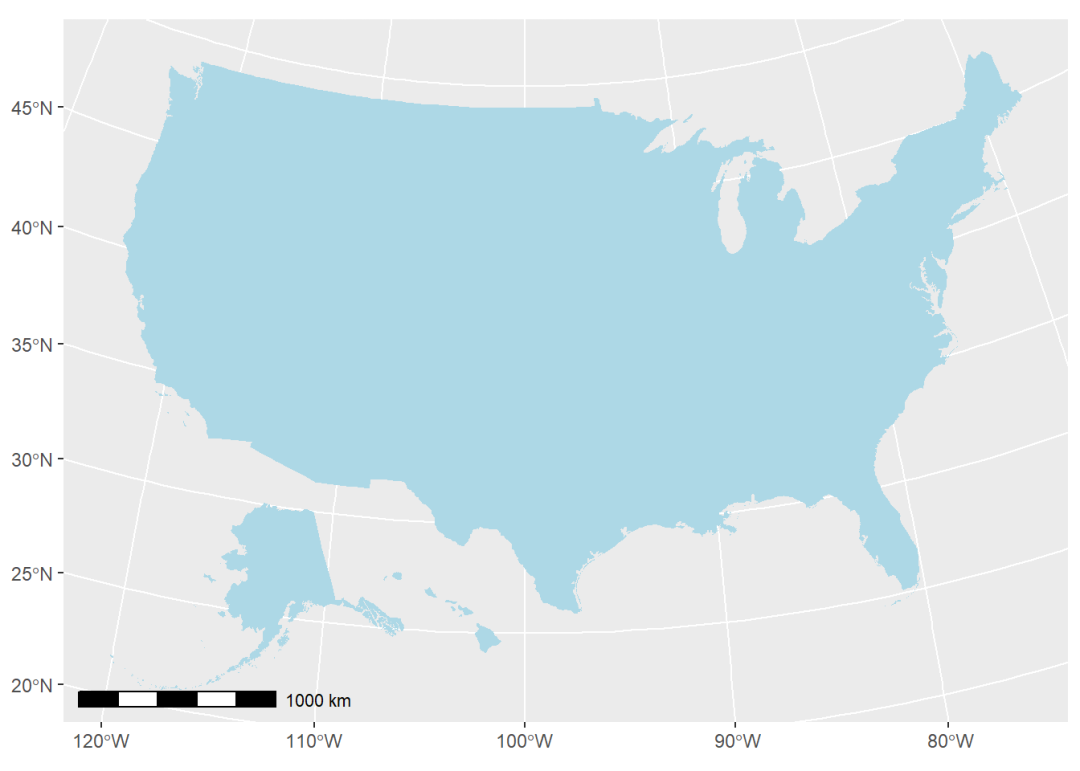

默认效果：

p + annotation_scale()

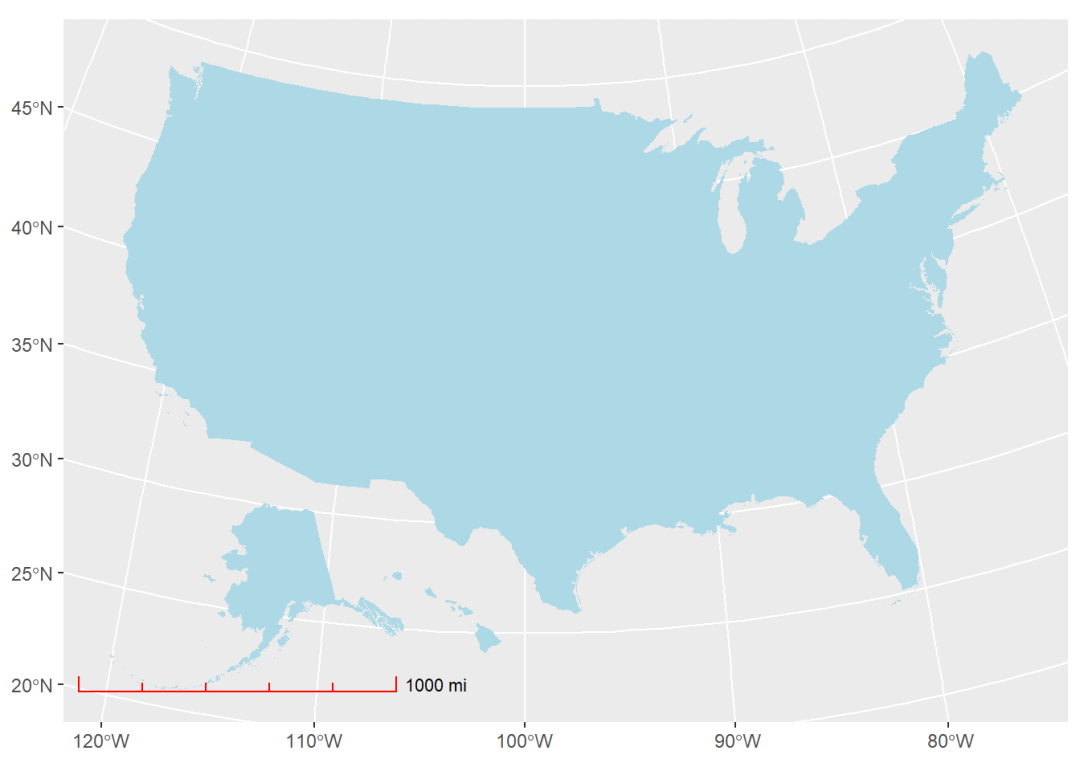

调整部分参数后的效果：

p + annotation_scale(width_hint = 0.4,
                     unit_category = "imperial",
                     style = "ticks",
                     line_col = "red",
                     pad_y = unit(0.5, "cm"))

背景地图

添加背景地图的函数语法结构如下：

annotation_map_tile(
  type = "osm",
  zoom = NULL, zoomin = -2,
  forcedownload = FALSE,
  cachedir = NULL,
  progress = c("text", "none"),
  quiet = TRUE, interpolate = TRUE,
  data = NULL,
  mapping = NULL, alpha = 1
)

• type：背景地图类型；通过rosm包的osm.types()函数可查看所有可用类型；默认为；

• zoom：背景地图的精细程度；数值越大精细度越高。

查看所有可用背景地图类型：

rosm::osm.types()
##  [1] "osm"                    "opencycle"              "hotstyle"
##  [4] "loviniahike"            "loviniacycle"           "hikebike"
##  [7] "hillshade"              "osmgrayscale"           "stamenbw"
## [10] "stamenwatercolor"       "osmtransport"           "thunderforestlandscape"
## [13] "thunderforestoutdoors"  "cartodark"              "cartolight"

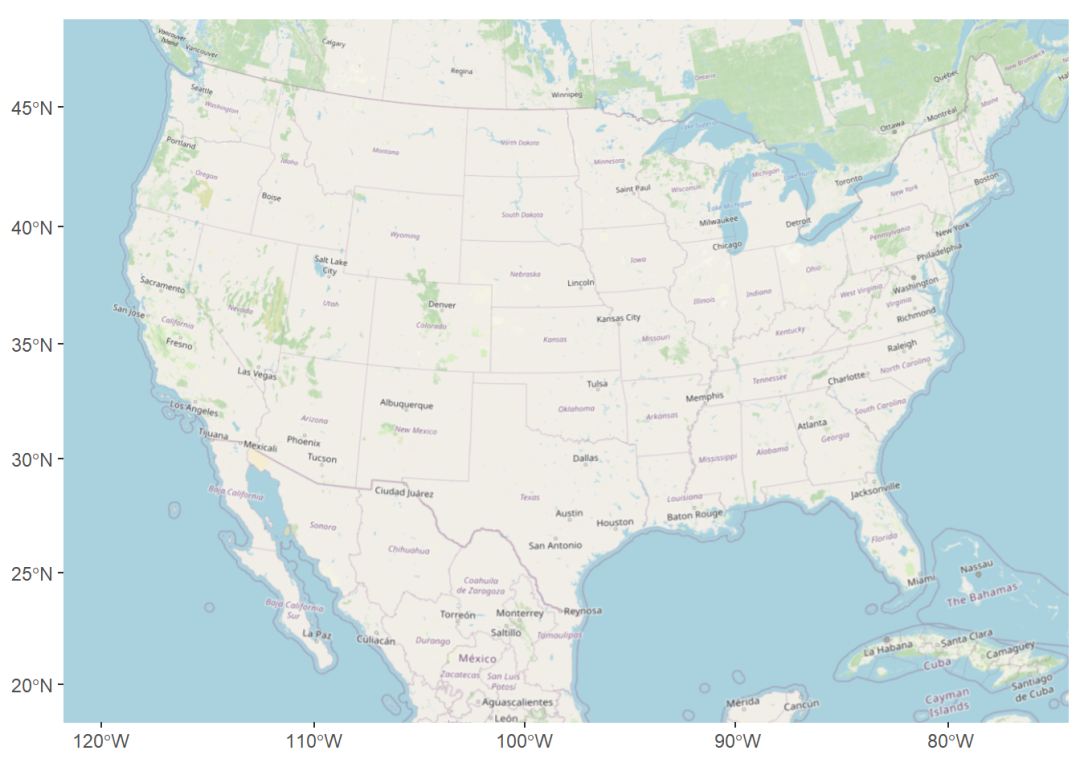

ggplot(usa) +
  geom_sf() +
  annotation_map_tile(zoom = 5)

水平/垂直线

添加水平线的函数是annotation_spatial_hline()，添加垂直线的函数是annotation_spatial_vline()。这两个函数的语法结构是一样的，以前者为例：

annotation_spatial_hline(
  mapping = NULL,
  data = NULL,
  stat = "identity",
  ...,
  intercept = waiver(),
  limits = NULL,
  detail = 100,
  crs = NULL,
  na.rm = FALSE,
  show.legend = NA
)

• intercept：水平（垂直）位置；

• limits：垂直（水平）范围；

• crs：地理或投影坐标系。

其实更准确地说，这两个函数添加的分别是纬线和经线，因为当地理尺度较大且未投影时，它们绘制出并非是直线。

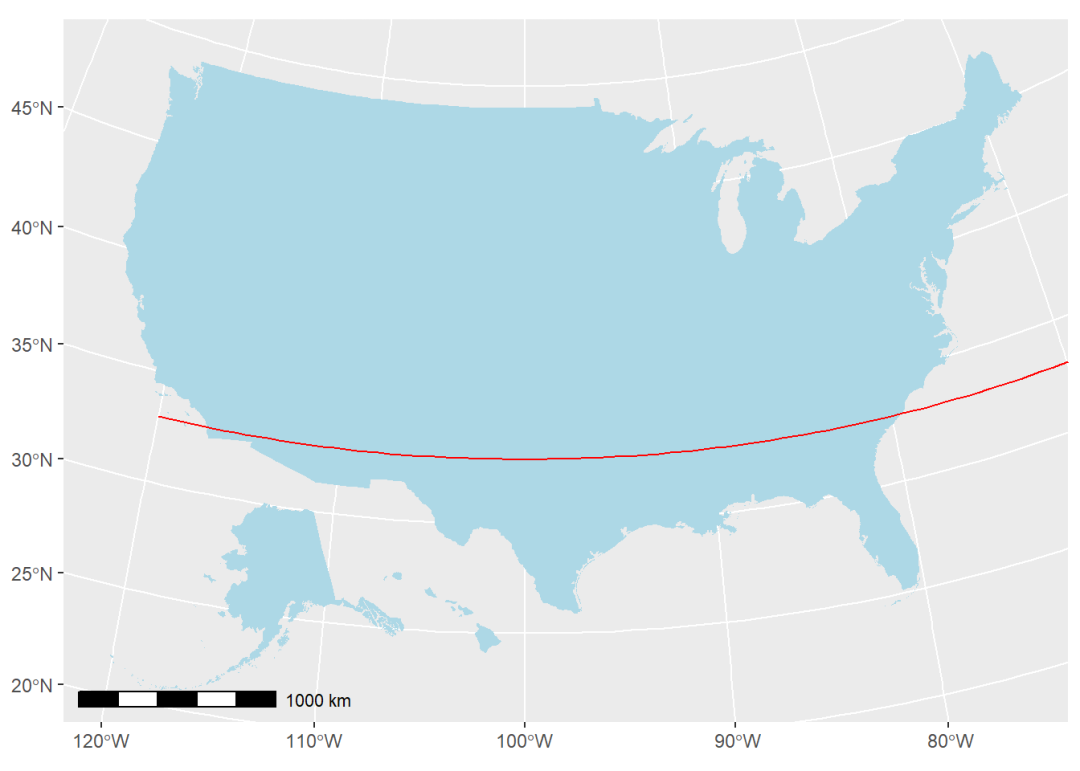

ggplot(usa) +
  geom_sf(color = NA, fill = "lightblue") +
  annotation_scale() +
  annotation_spatial_hline(intercept = 33,
                           col = "red",
                           limits = c(-120, -60))

• 本例中的crs参数默认值为4326，即未进行投影；

• intercept = 33表示绘制北纬33度线；

• limits = c(-120, -60)表示在绘制纬线时，经度的范围是西经120度到西经60度。
