PCB制版技术

本文详细介绍了使用AD9进行PCB设计的全过程,包括安装软件、设计原理图和PCB板、理解软件设置及管理原件库。通过熟悉元件库、绘制电路连接、创建自定义元器件,帮助读者掌握PCB设计的基本步骤和技巧。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、在头脑里形成一个原理图----现在就下载AD9盖版,诞生了一个问题,电路板去哪里买,买了怎么焊接电路和芯片,怎样流程化批量制作电子产品

1.1 形成一个PCB板,形成一个结构

1.2 焊接,嫁接,组装等

1.3 第一步安装AD9

1.4 自己设计元器件,自己设计原理图

1.5 PCB美观设计

2、第一步,下载下AD9这款软件来

2.1 第一步安装AD9

2.2 自己设计元器件,自己设计原理图

2.3 PCB美观设计

3、如何使用AD9

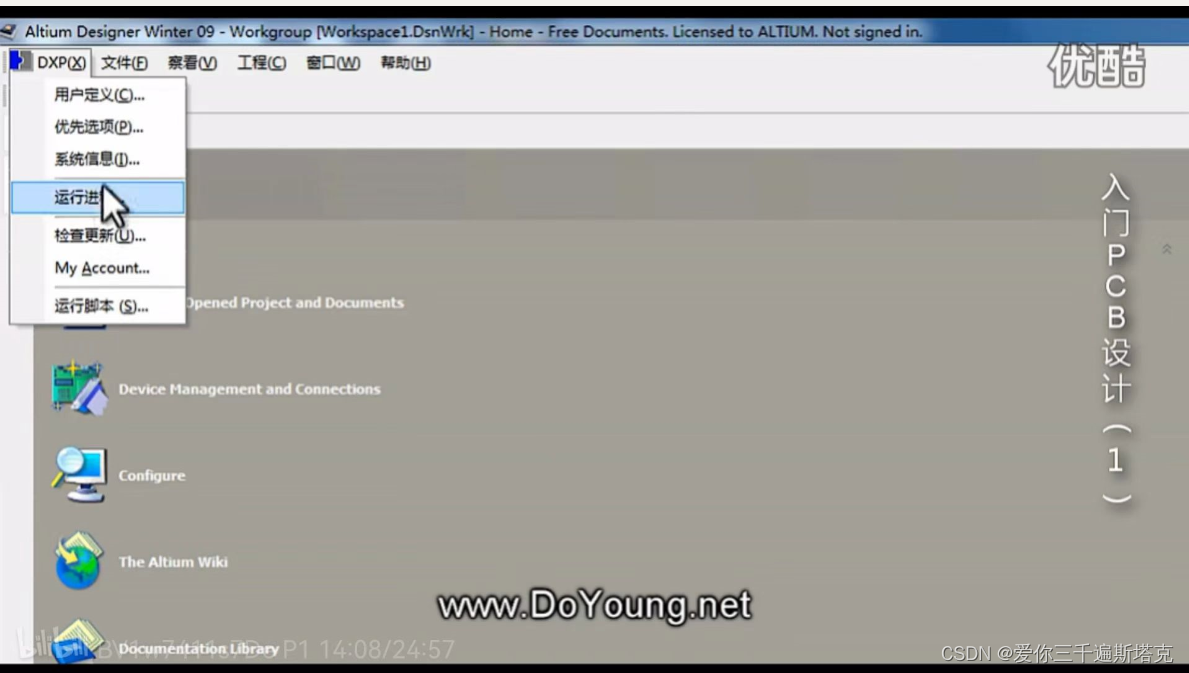

3.1 选择DXP

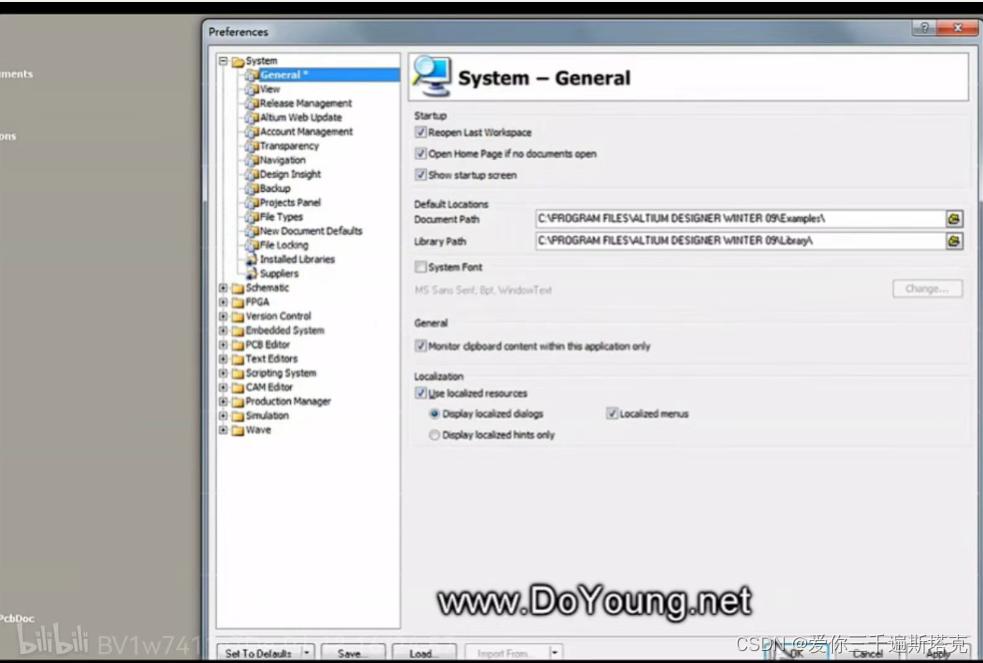

3.2 这里点击preferences

3.3 user点击一下

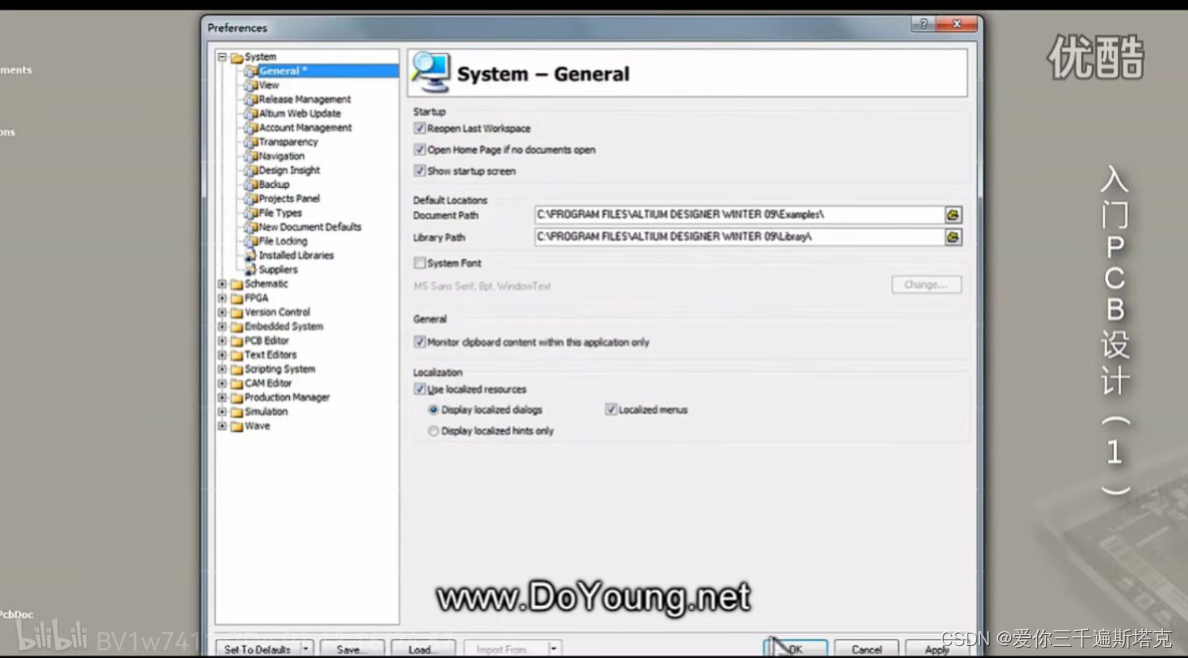

3.4 选择general

在location哪里做点文章

3.5 DXP软件本身的一些设置

3.6 保存工作区,就是保存我们平时使用的窗口界面

3.7 保存工作区,就是保存我们平时使用的窗口界面

3.8 建文件,点一下这个file

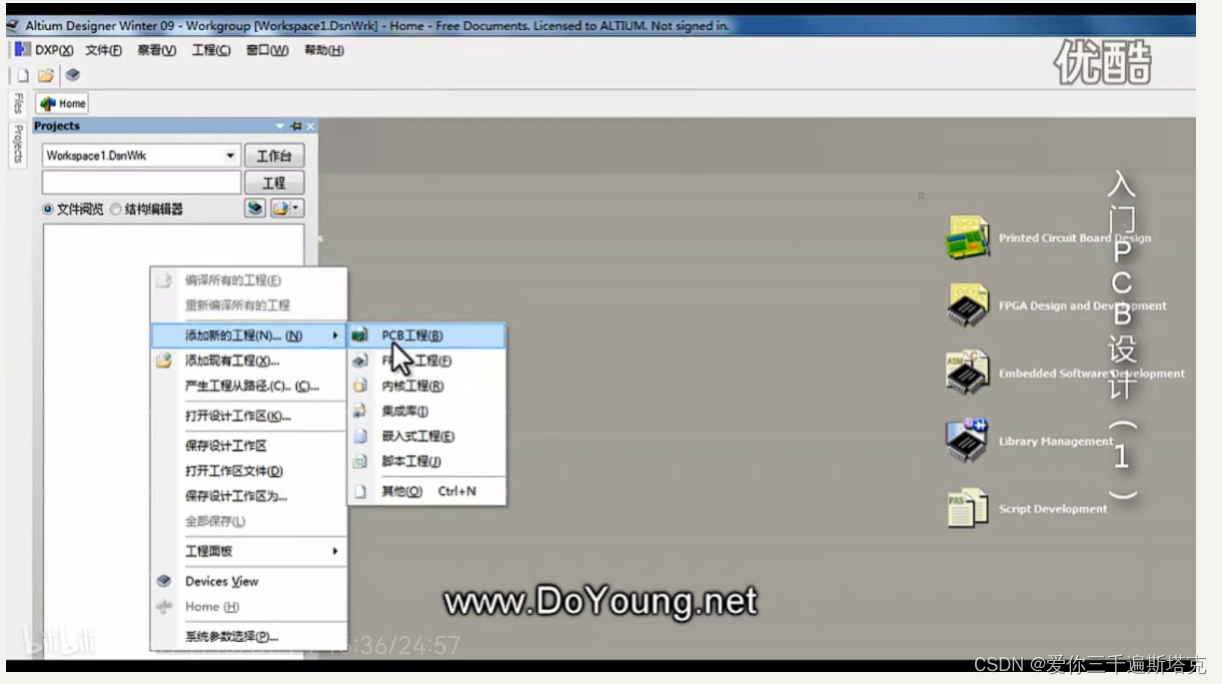

3.9 工程的话我们在这个工程的窗口中打开,点击右键

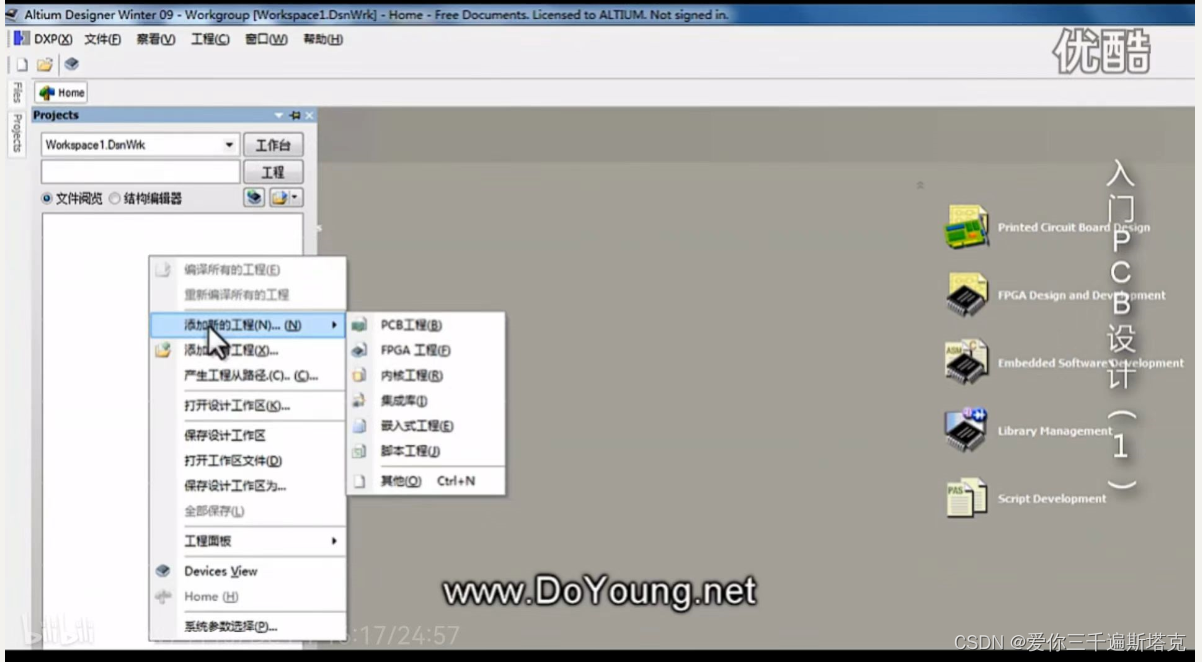

3.10 在空白处右击,点击右键

3.11 画PCB工程就行

3.12 点击右键,保存工程
