数字逻辑||期末考试手写笔记：超全题型+知识点整理

真的有很认真的学习和整理，期末考试该考的题型都整理到了，知识点该考的都写了一遍🌹

目录

题型一：二进制转其他进制、补码相加相减（第一章）

知识点：

【例题】

题型二：化简逻辑函数（第二章）

卡诺图、最小项、看逻辑图写函数表达式

方法一：公式法化简

1.基本公式：

2.常用公式+基本定理：

方法二：卡诺图法

【考题】

题型三：组合逻辑电路设计（第四章）

分析和设计(数据选择器，38 译码器、不给函数式，自己背) 4.3 4.5 4.6 4.9 4.10 4.15

知识点：

【考题】全加器+全减器​编辑

74LS151（八选一数据选择器）

题型四：锁存器和触发器（第五章）

画波形图: SR JK D (判断脉冲)5.12 5.13 5.18

题型五：分析和设计(160、 161): 都有（第六章）至少两种芯片。6.2 6.12 6.18 6.21 6.26

1.状态方程、驱动方程、输出方程、状态转换图

2. 74LS160+74LS161

题型六：第七章  第八章: 8.1 8.2 8.3←

---

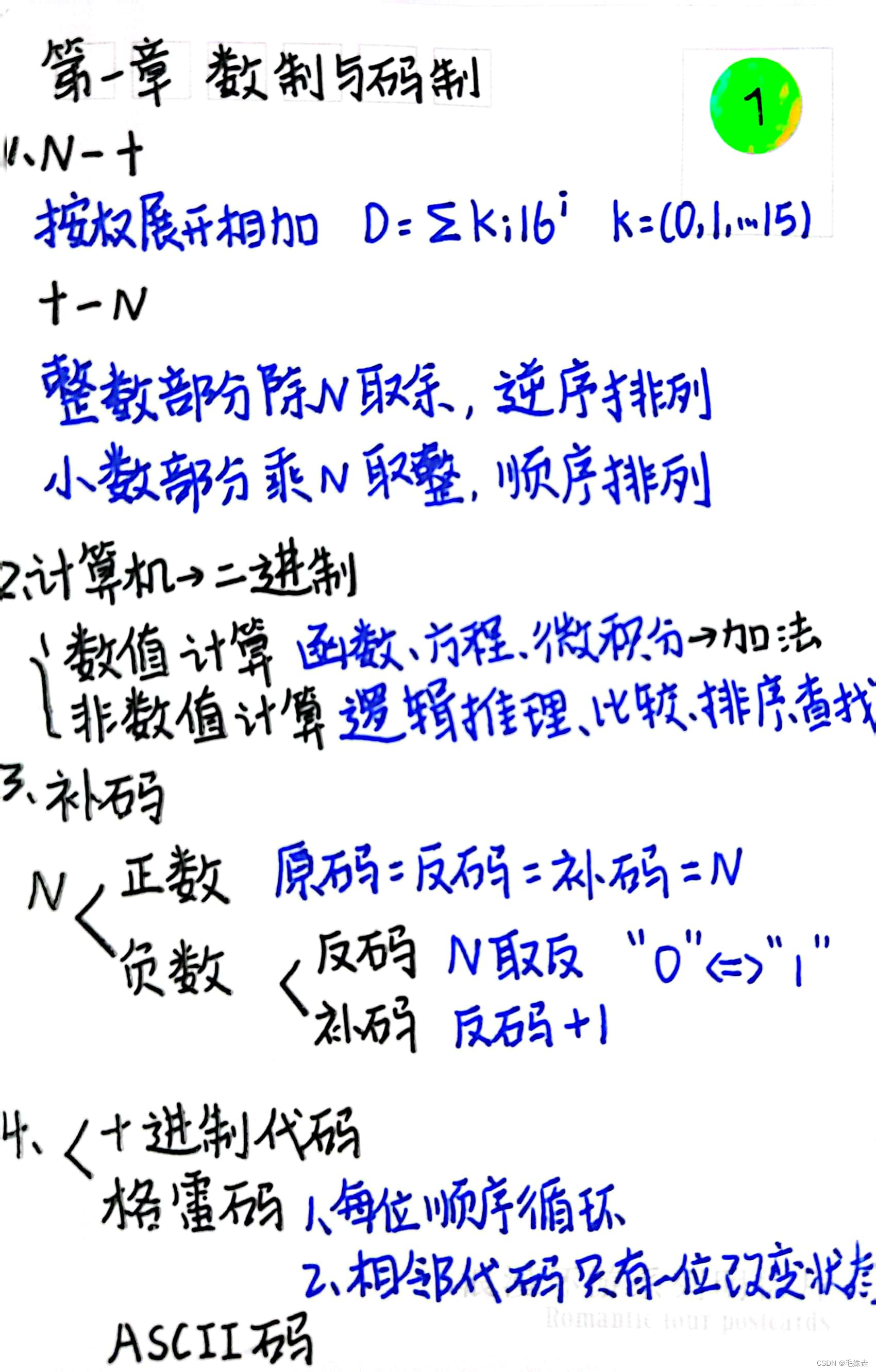

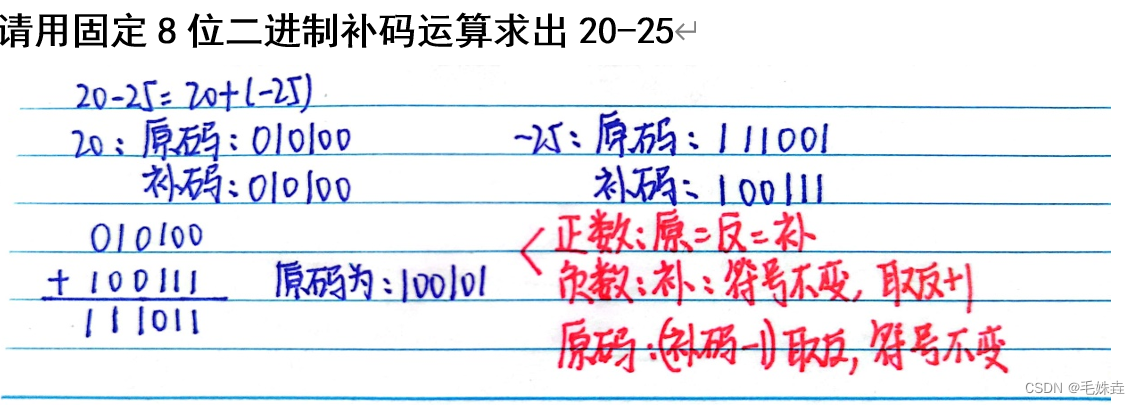

题型一：二进制转其他进制、补码相加相减（第一章）

知识点：

---

【例题】

题型二：化简逻辑函数（第二章）

卡诺图、最小项、看逻辑图写函数表达式

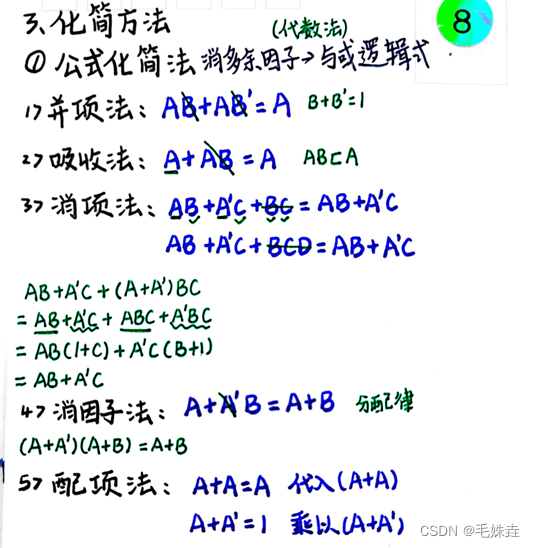

方法一：公式法化简

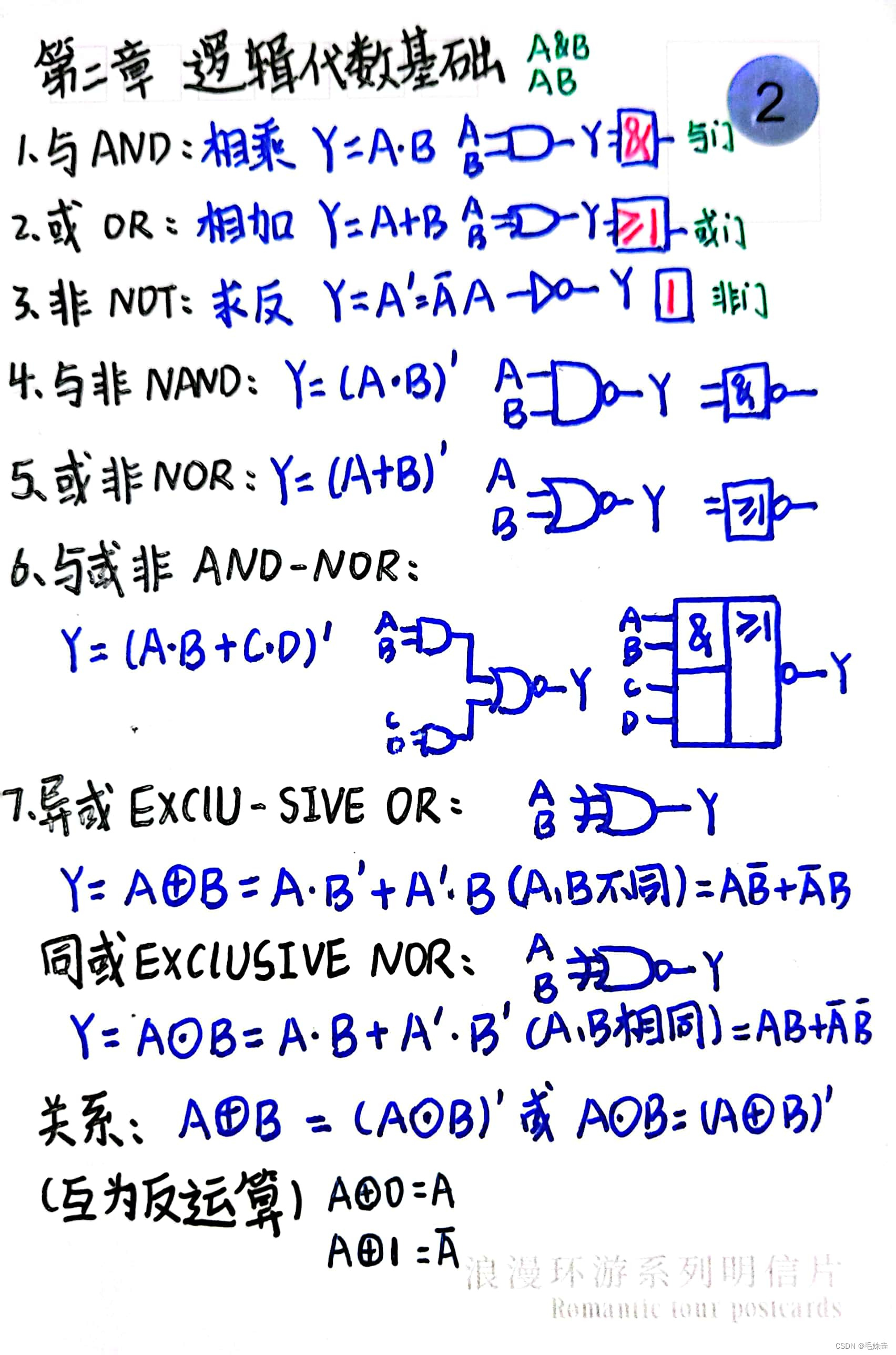

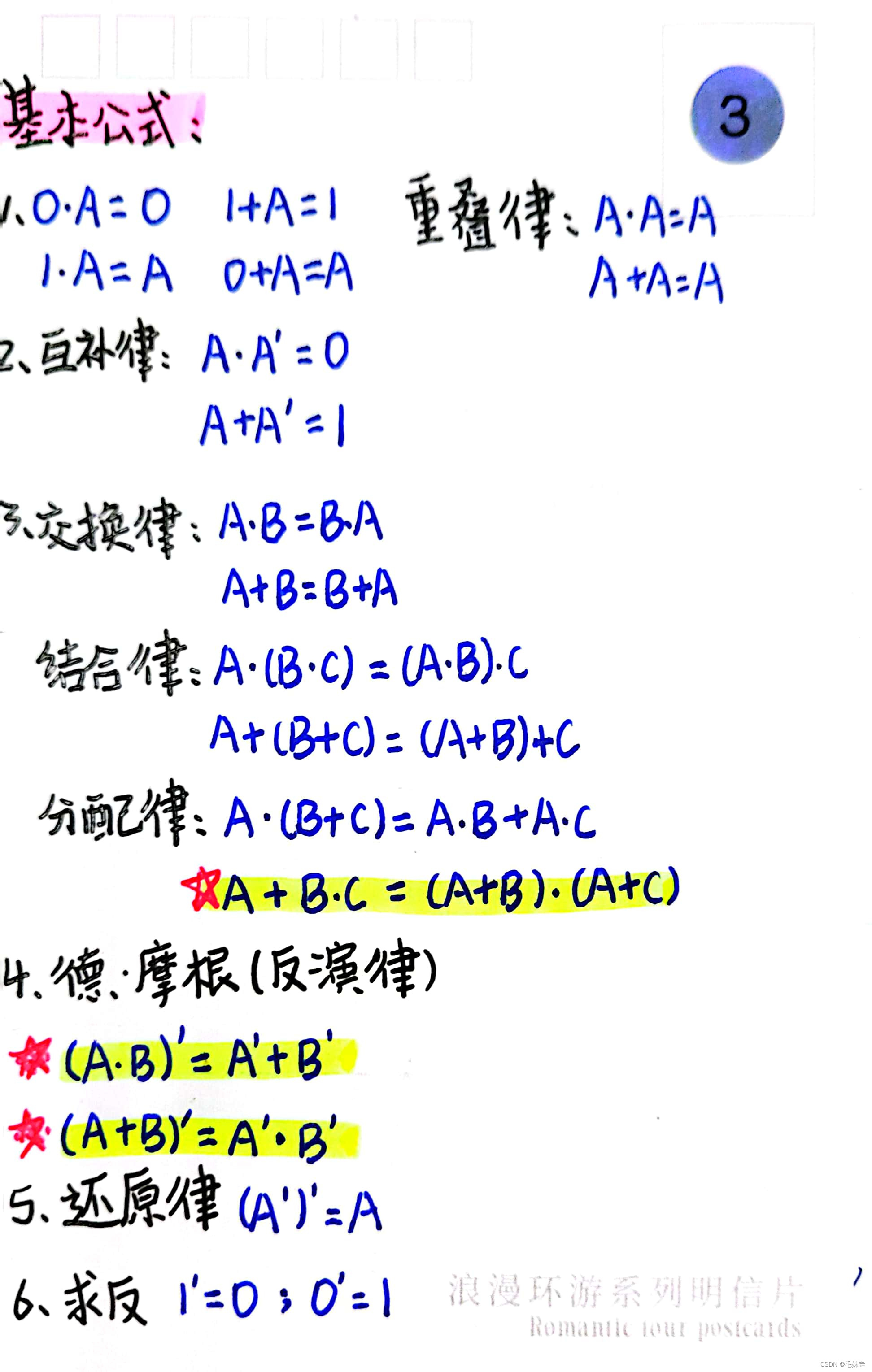

1.基本公式：

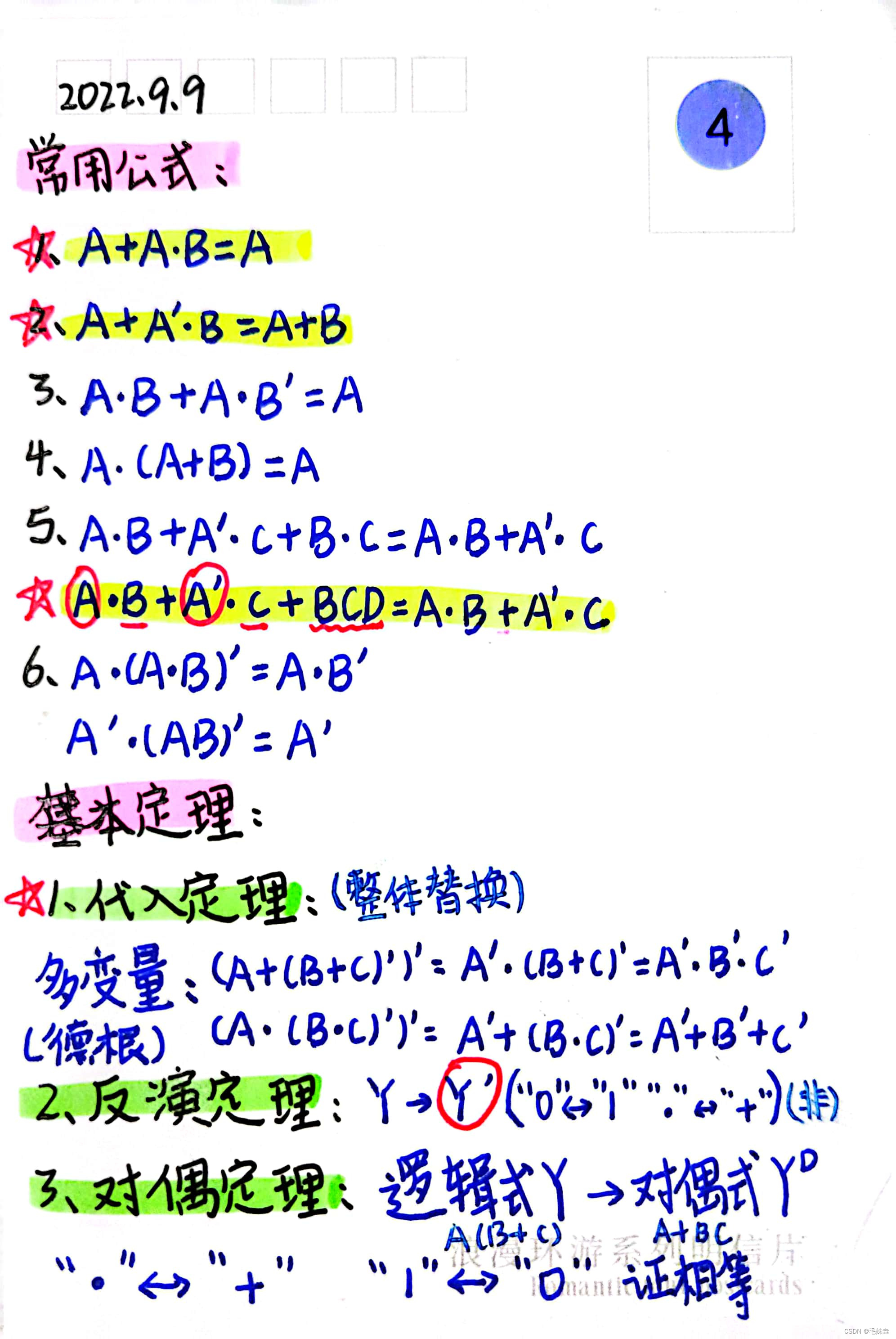

2.常用公式+基本定理：

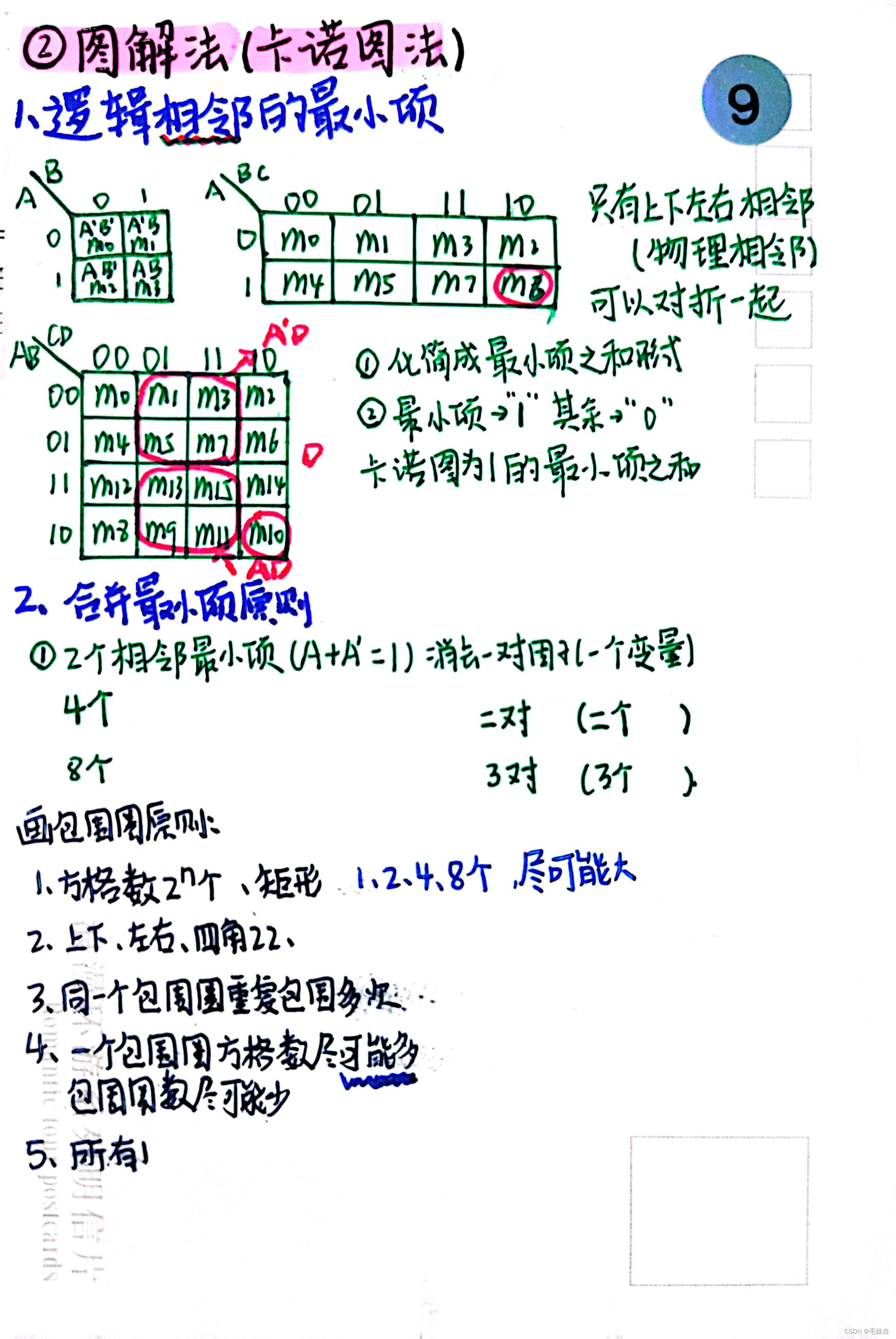

方法二：卡诺图法

【考题】

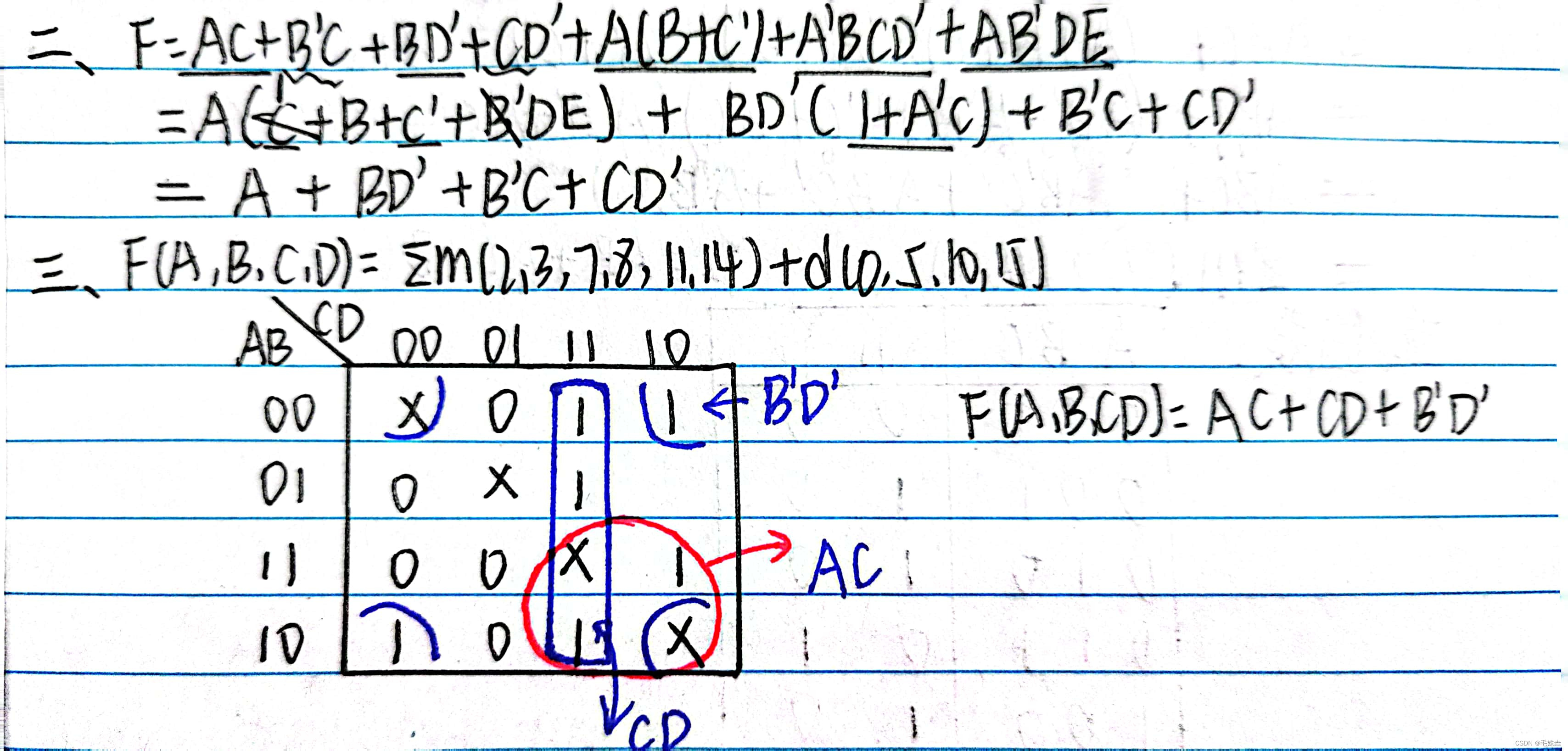

二．公式法化简为最简与或式

三．卡诺图化简为最简与或式

---

题型三：组合逻辑电路设计（第四章）

分析和设计(数据选择器，38 译码器、不给函数式，自己背) 4.3 4.5 4.6 4.9 4.10 4.15

知识点：

步骤：

1.画真值表

3.卡诺图化简+逻辑函数式

4.画逻辑图

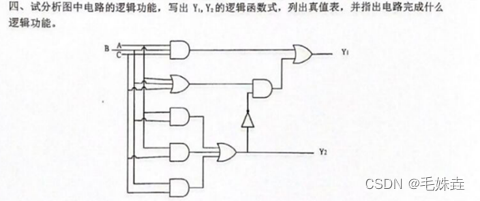

【考题】

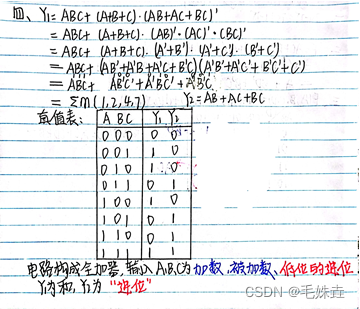

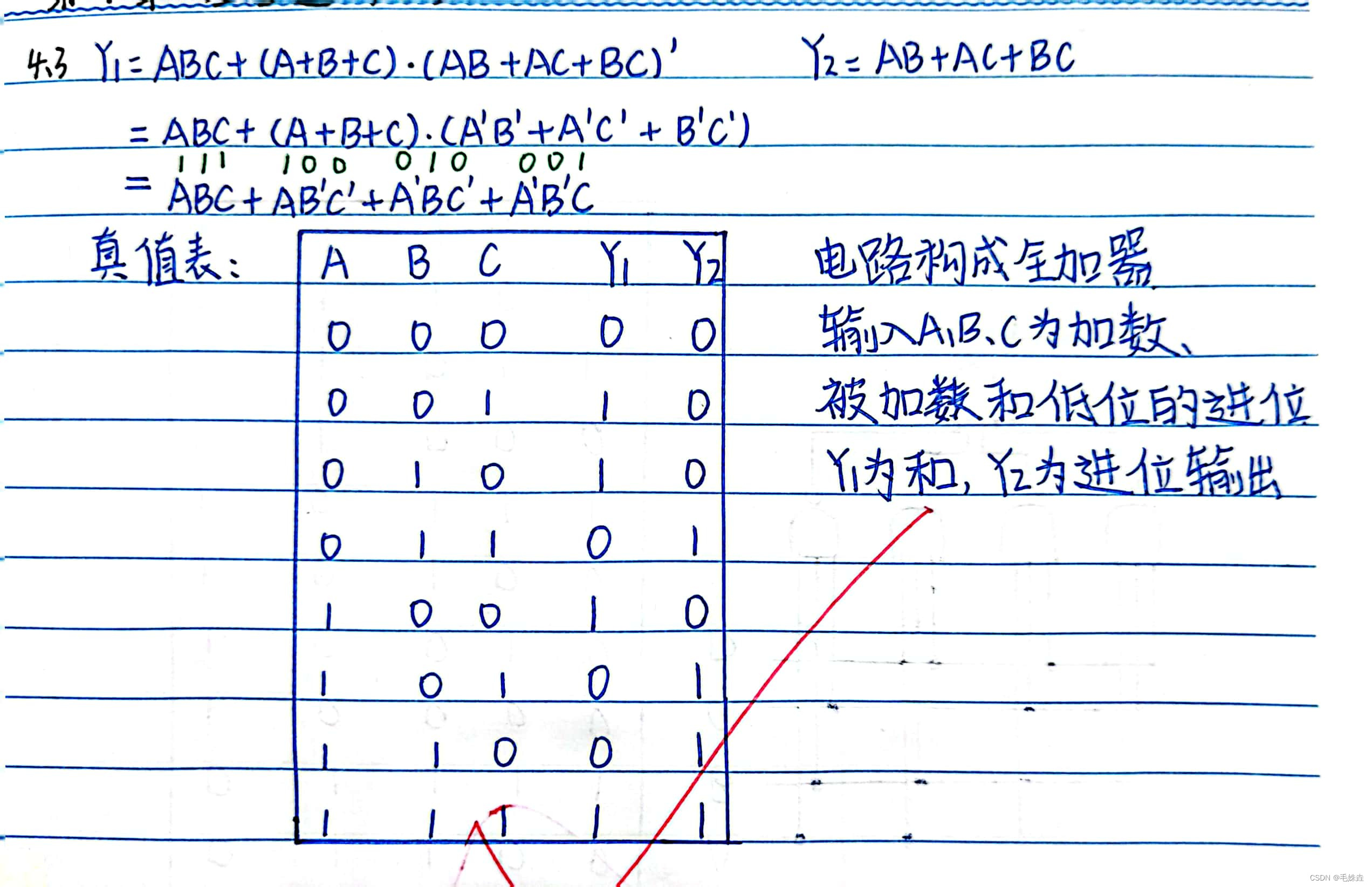

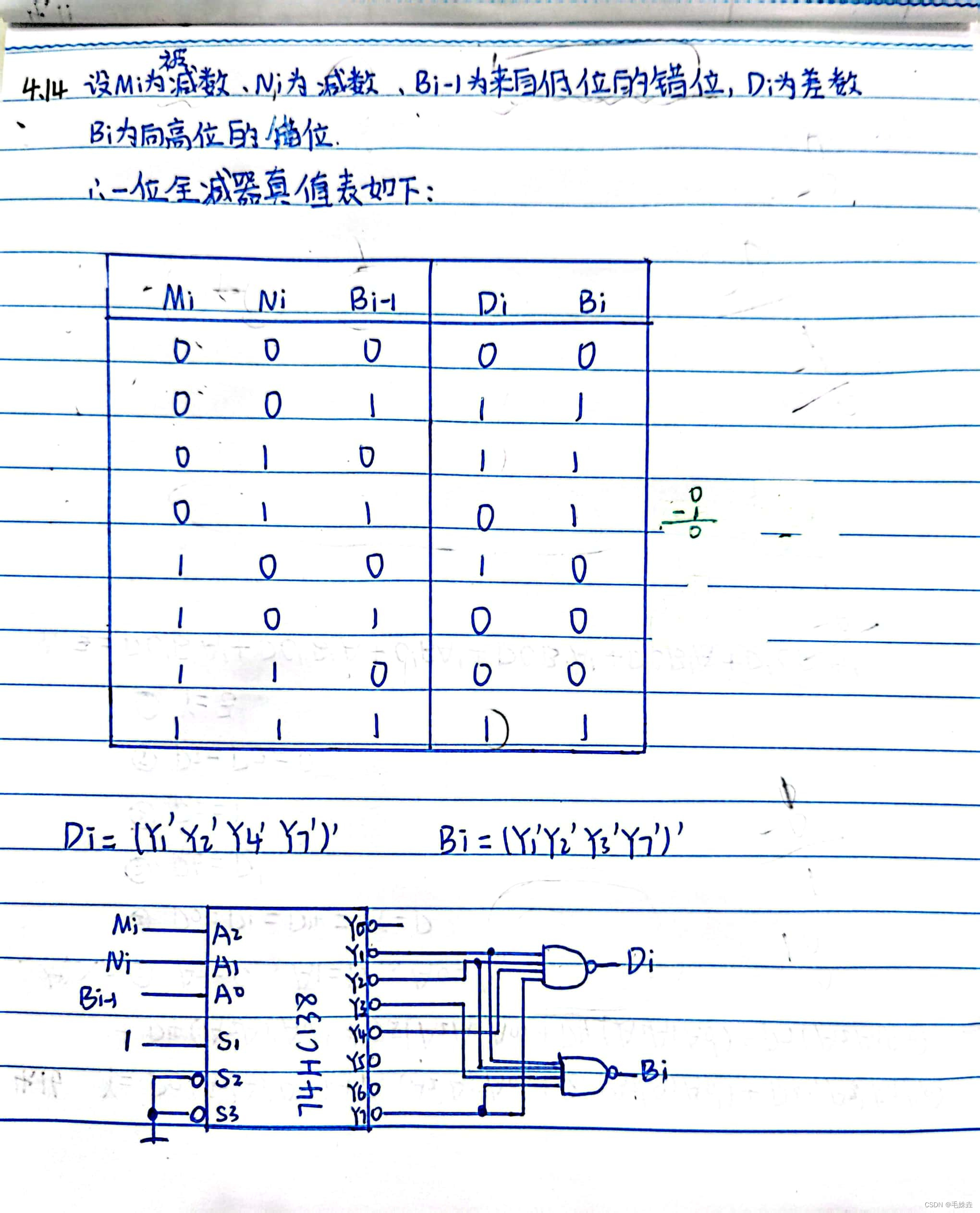

全加器+全减器

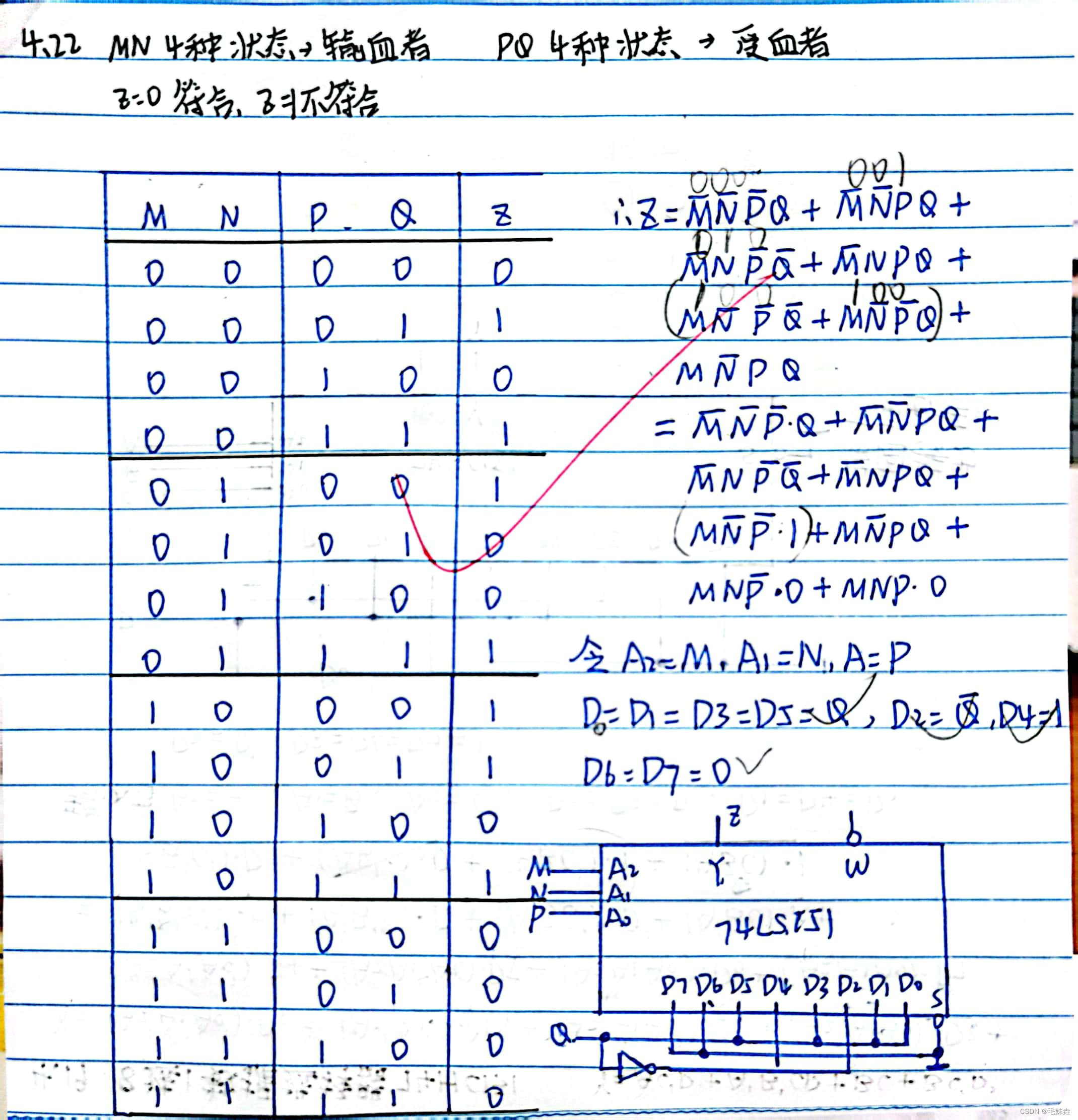

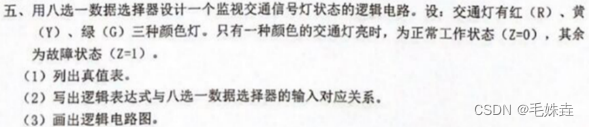

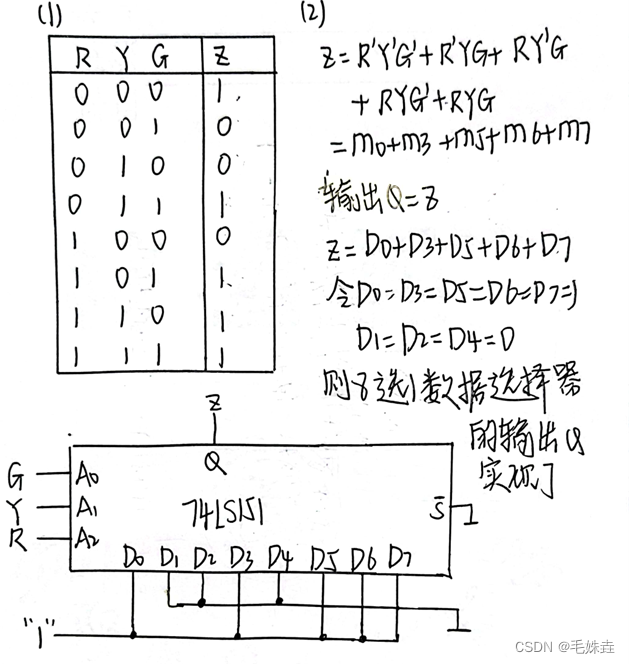

74LS151（八选一数据选择器）

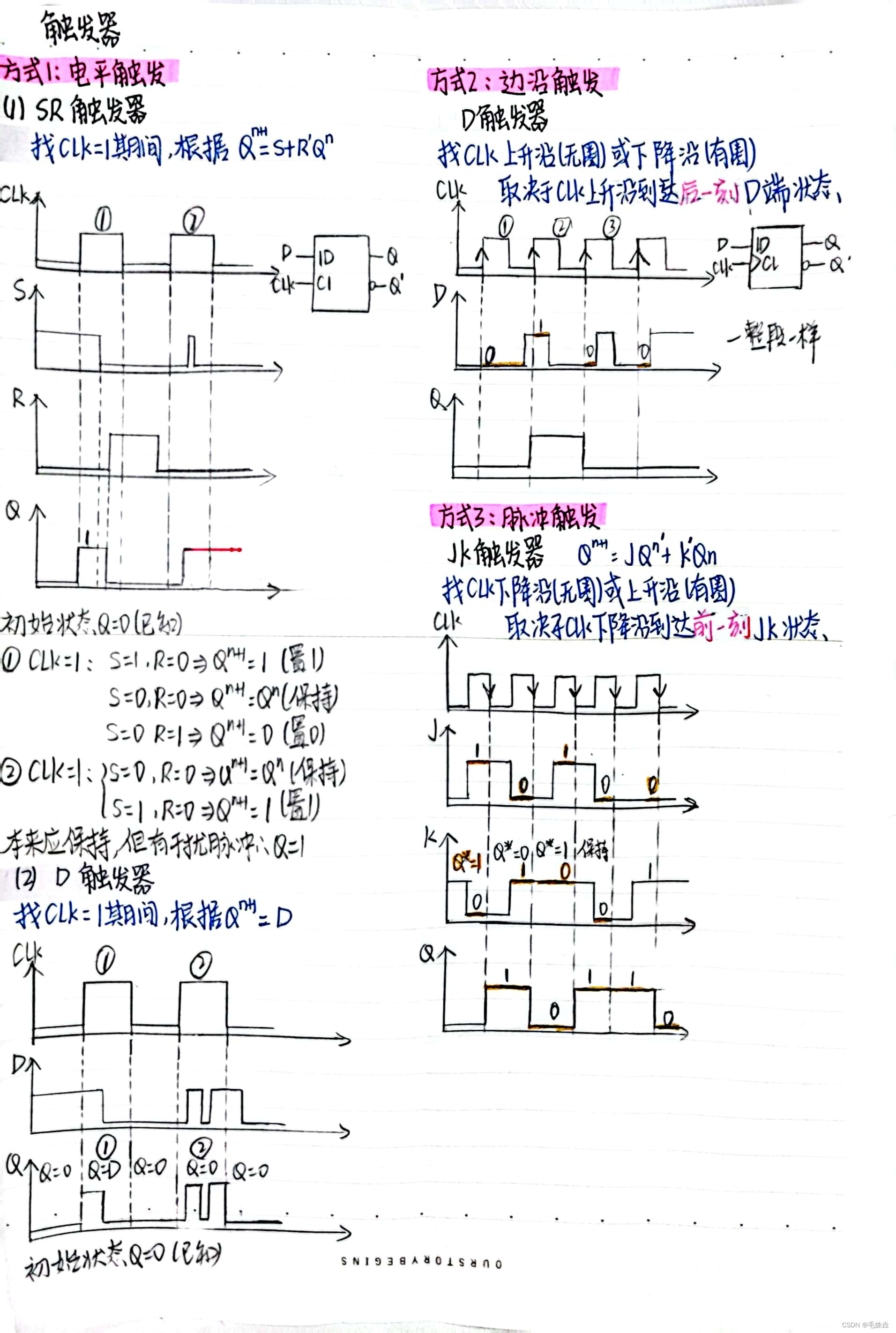

题型四：锁存器和触发器（第五章）

画波形图: SR JK D (判断脉冲)5.12 5.13 5.18

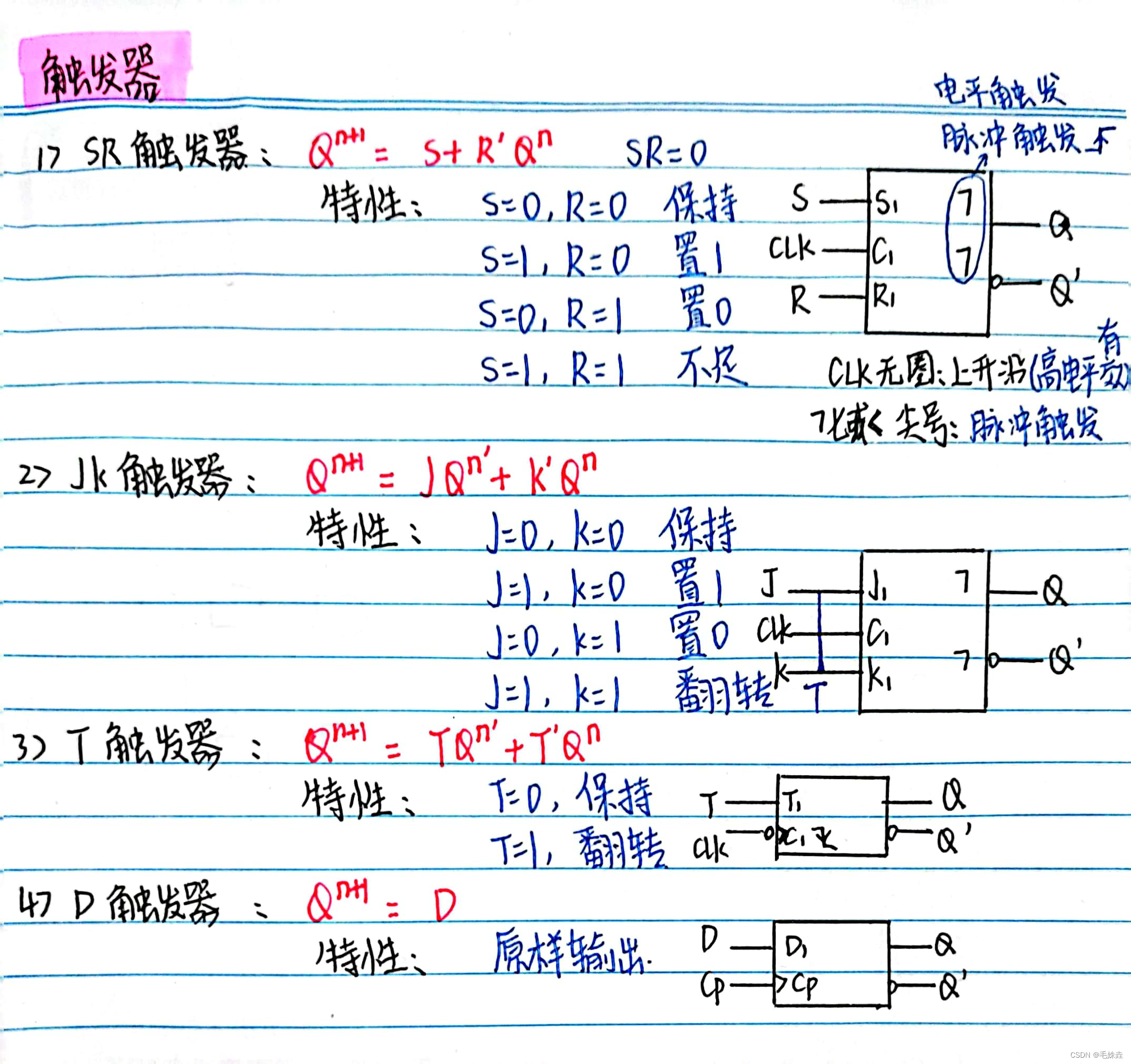

下面两张图看懂，第五章就明白了，很重要！！！ 很简洁和清楚哒🌹

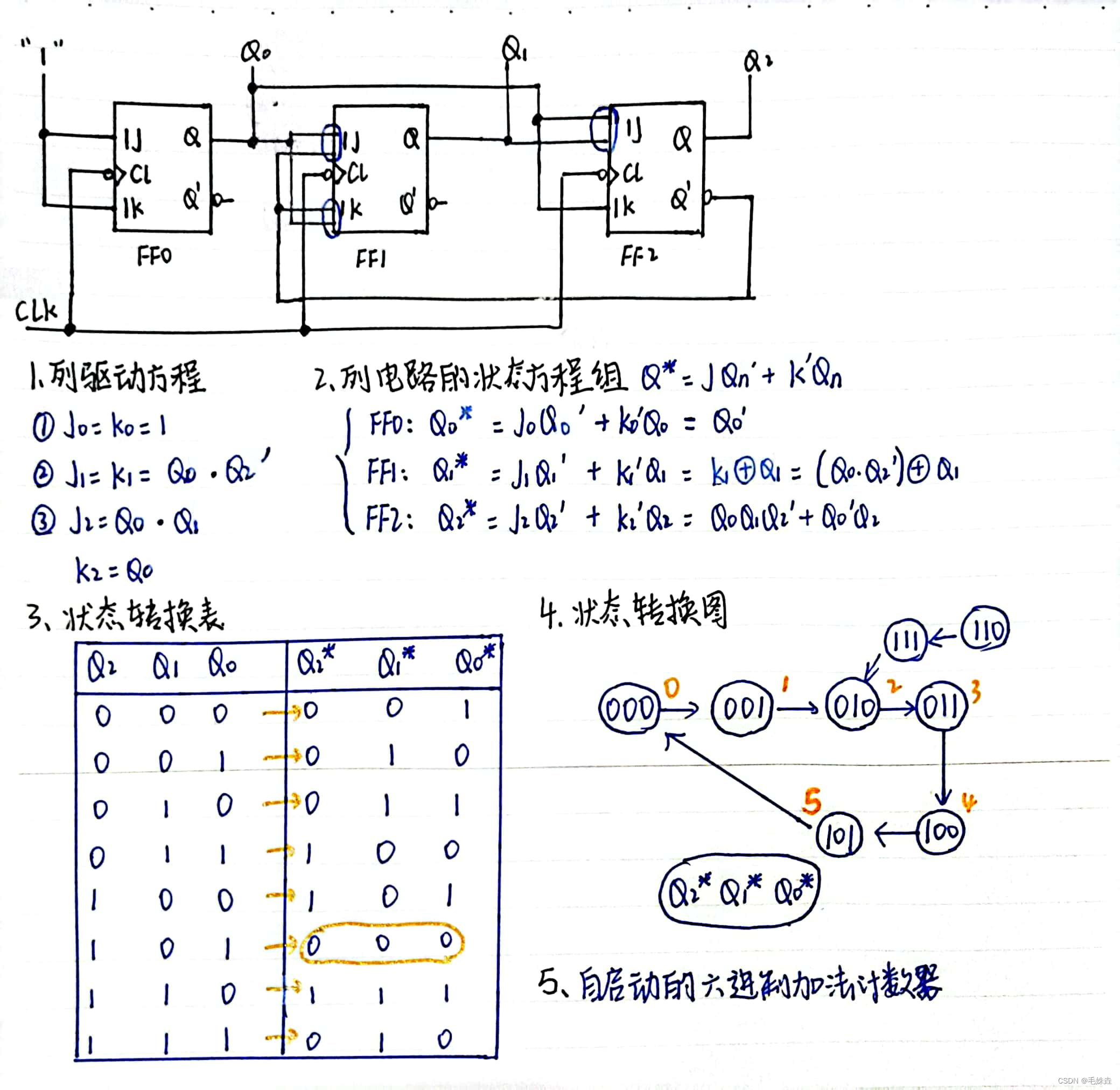

题型五：分析和设计(160、 161): 都有（第六章）
至少两种芯片。6.2 6.12 6.18 6.21 6.26

1.状态方程、驱动方程、输出方程、状态转换图

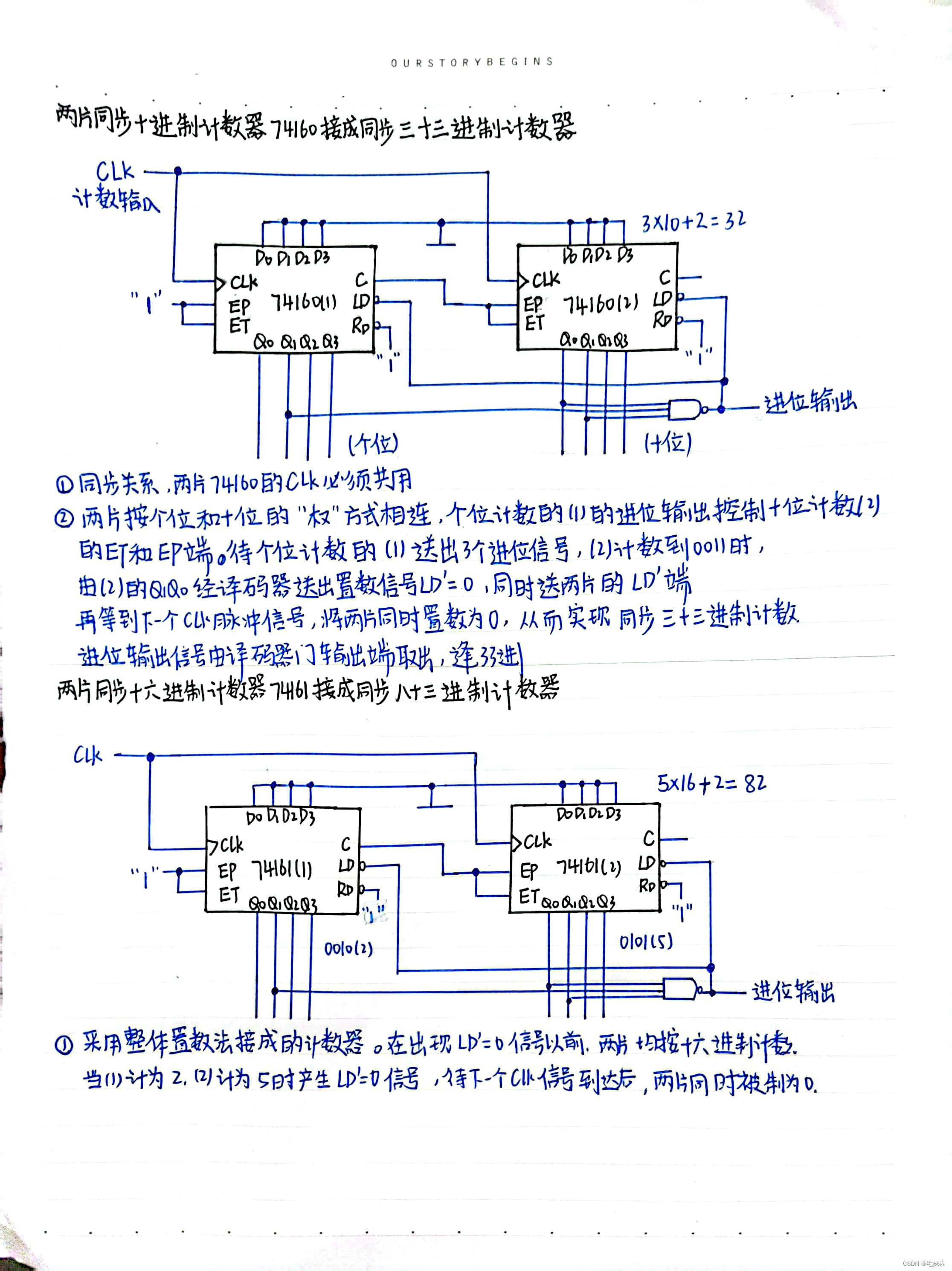

2. 74LS160+74LS161

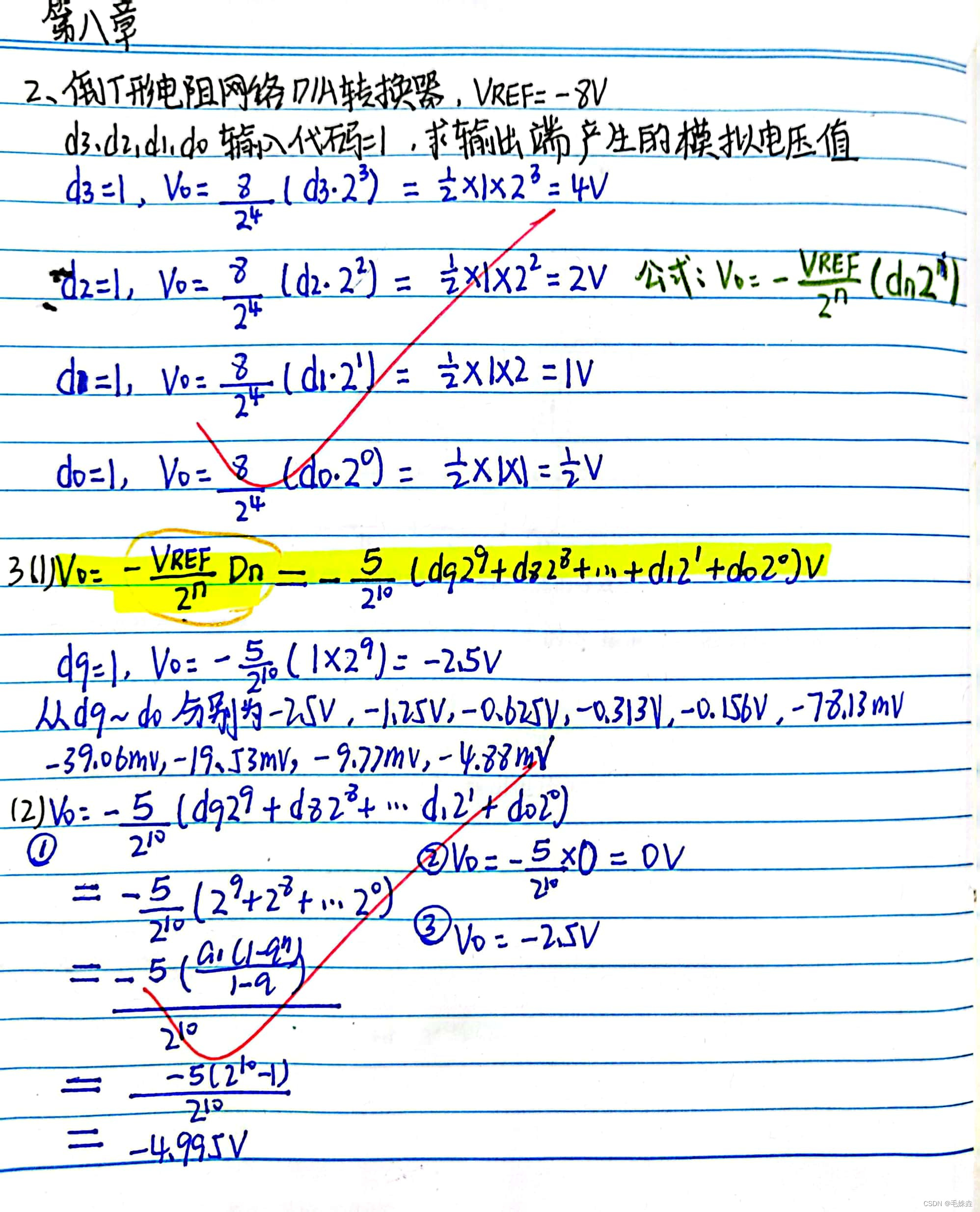

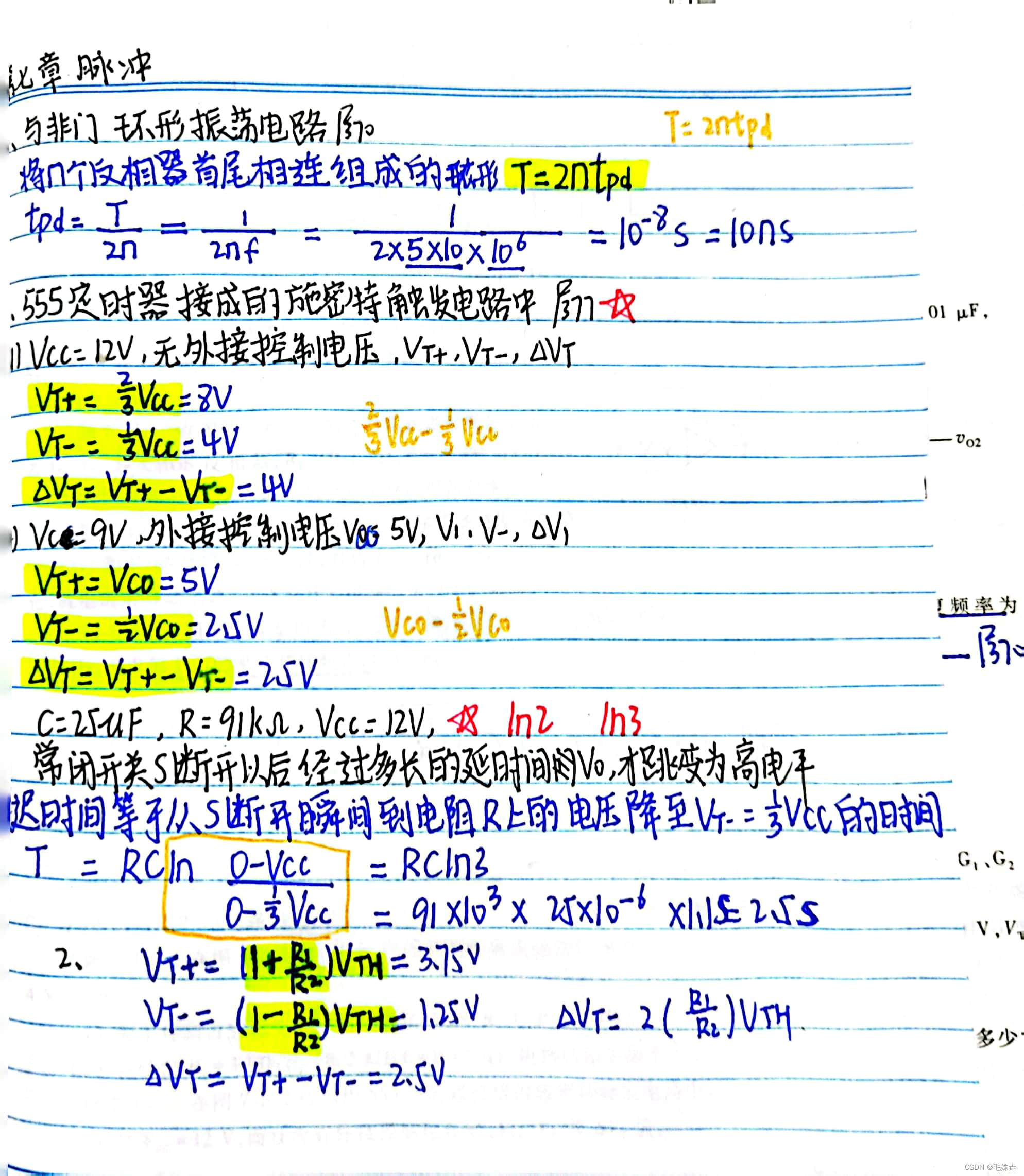

题型六：第七章  第八章: 8.1 8.2 8.3←
